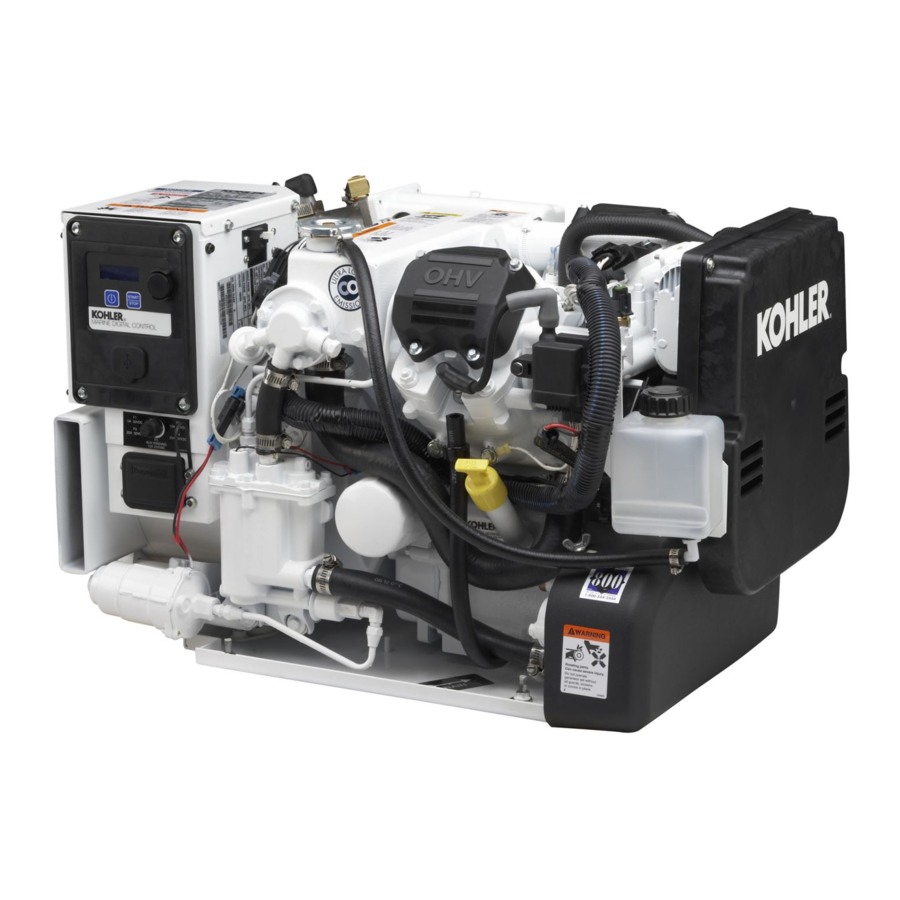

Kohler 13/15.5/20/23EOZD, 11/13/17/20EFOZD Priručnik za instalaciju

Uvod

Koristite ovaj servisni komplet za zamjenu postojeće pumpe morske vode (GM35622) novim dizajnom pumpe morske vode koja uključuje pritisnutu remenicu. Instalacija servisnog kompleta uključuje zamjenu pumpe morske vode i nosača.

Napomena: Ako je potrebna zamjena impelera, koristite komplet impelera 229826 za servisni komplet pumpe morske vode GM59333.

Sigurnosne mjere opreza

Slučajno pokretanje.
Može uzrokovati teške ozljede ili smrt.
Isključite kabele akumulatora prije rada na agregatu. Prilikom isključivanja akumulatora prvo uklonite negativni (--) vod. Prilikom ponovnog spajanja akumulatora zadnji ponovno spojite negativni (--) vod.

Onemogućavanje agregata. Slučajno pokretanje može uzrokovati teške ozljede ili smrt.
Prije rada na agregatu ili spojenoj opremi, onemogućite agregat na sljedeći način: (1) Pomaknite glavni prekidač agregata u položaj OFF (isključeno). (2) Isključite napajanje punjača akumulatora. (3) Uklonite kabele akumulatora, prvo negativni (--) vod. Prilikom ponovnog spajanja akumulatora zadnji ponovno spojite negativni (--) vod. Slijedite ove mjere opreza kako biste spriječili pokretanje agregata automatskim preklopnim prekidačem, prekidačem za daljinsko pokretanje/zaustavljanje ili naredbom za pokretanje motora s udaljenog računala.

Opasan napon. Pokretni dijelovi. Može uzrokovati teške ozljede ili smrt.
Agregatom rukujte samo kada su svi štitnici i električna kućišta na svom mjestu.

Servisiranje agregata dok radi. Izloženi pokretni dijelovi mogu uzrokovati teške ozljede ili smrt.
Držite ruke, stopala, kosu, odjeću i ispitne vodove podalje od remena i remenica dok agregat radi. Vratite štitnike, zaslone i poklopce prije rada s agregatom.

Napomena: Nakon servisiranja ponovno zategnite sav hardver radilice i rotora. Nemojte olabaviti hardver radilice ili vijak rotora prilikom podešavanja ili servisiranja agregata. Zakrenite radilicu ručno samo u smjeru kazaljke na satu. Okretanje vijka radilice ili vijka rotora u smjeru suprotnom od kazaljke na satu može olabaviti hardver.

Postupak instalacije

1. Isključite agregat iz upotrebe.
   1. Postavite glavni prekidač agregata u položaj OFF (isključeno).
   2. Isključite napajanje punjača akumulatora, ako je opremljen.
   3. Isključite akumulator(e) za pokretanje motora agregata, prvo negativni (⁻) vod.
2. Uklonite i zamijenite pumpu morske vode.
   1. Uklonite i spremite štitnik remena.
   2. Uklonite i spremite remen pumpe morske vode. Pogledajte sliku 1.

   3. Uklonite i bacite postojeću pumpu morske vode, montažni nosač i hardver pumpe morske vode.
   4. Montirajte pumpu morske vode (GM46936) na novi nosač (GM53017) pomoću 2 vijka (X-125-31) i 2 matice (X-6210-7) kao što je prikazano na slici 2.
   5. Montirajte novi sklop nosača/pumpe na motor pomoću hardvera prikazanog na slici 2.
   6. Zamijenite remen pumpe morske vode. Pogledajte priručnik za uporabu za postupak zatezanja remena.
   7. Pričvrstite adaptere cijevi na pumpu morske vode i izrežite ih tako da odgovaraju crijevu pričvršćenom na dno pumpe morske vode. Pogledajte sliku 2.

      1. Vijak (X-125-31 kom. 2) i matica (X-6210-7 kom. 2)
      2. Adapter cijevi (GM58848) i 90_ konektor (X-391-31)
      3. Pumpa morske vode (GM46936)
      4. Adapter cijevi (GM58848) i konektor crijeva (X-582-16)
      5. Vijak (M931-08070-60), podloška (M125A-08-80) i matica (M6923-08-80)
      6. Koristite postojeći hardver i odstojnike (X-400-74 kom. 2) iza nosača prema potrebi.
      7. Montažni nosač (GM53017)
      8. Vijak (M931-08100-60), podloška (M125A-08-80) i odstojnik (X-400-74). Postavite odstojnik između nosača i poklopca zupčanika.
   8. Vratite štitnik remena.
3. Vratite agregat u upotrebu.
   1. Provjerite je li glavni prekidač generatora u položaju OFF (isključeno).
   2. Ponovno spojite akumulator za pokretanje motora agregata, zadnji negativni (−) vod.
   3. Ponovno spojite napajanje punjača akumulatora, ako je opremljen.

Popis dijelova
