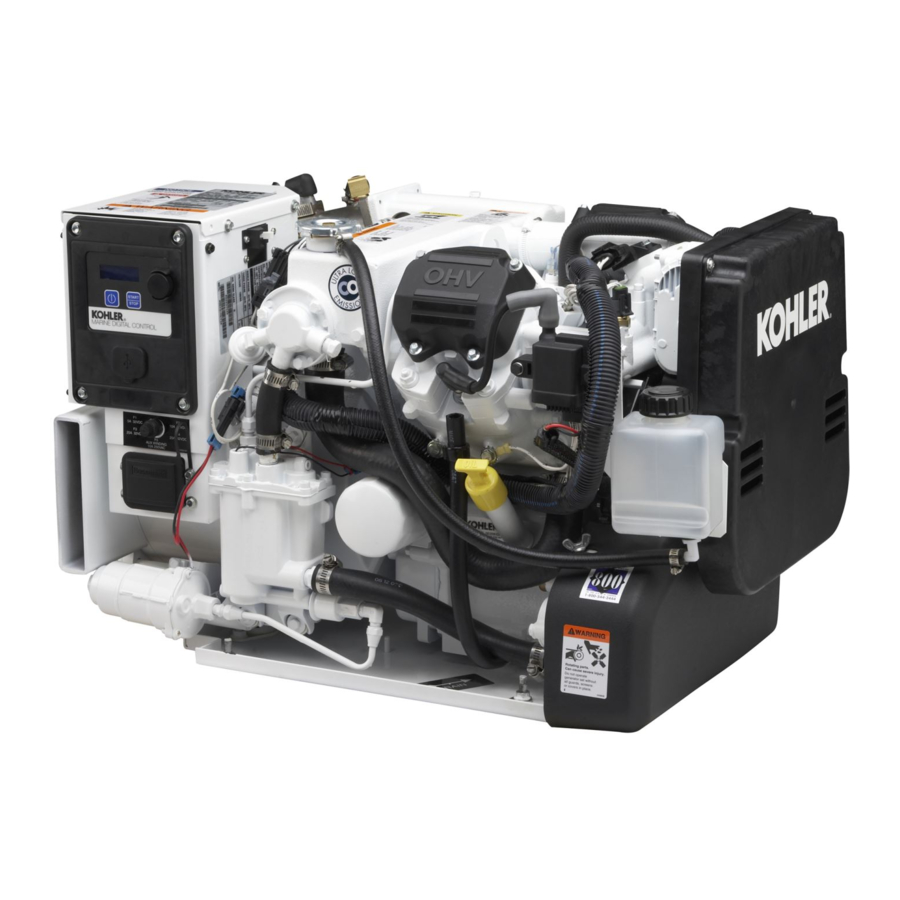

Kohler 13/15.5/20/23EOZD, 11/13/17/20EFOZD Instrukcja instalacji

Wprowadzenie

Użyj tego zestawu serwisowego, aby wymienić istniejącą pompę wody morskiej (GM35622) na nową konstrukcję pompy wody morskiej, która zawiera wprasowane koło pasowe. Instalacja zestawu serwisowego obejmuje wymianę pompy wody morskiej i wspornika.

Uwaga: Jeśli konieczna jest wymiana wirnika, użyj zestawu wirnika 229826 dla zestawu serwisowego pompy wody morskiej GM59333.

Środki ostrożności

Przypadkowe uruchomienie.
Może spowodować poważne obrażenia lub śmierć.
Odłącz kable akumulatora przed rozpoczęciem pracy przy agregacie prądotwórczym. Odłącz ujemny przewód (--) jako pierwszy podczas odłączania akumulatora. Podłącz ujemny przewód (--) jako ostatni podczas ponownego podłączania akumulatora.

Wyłączenie agregatu prądotwórczego. Przypadkowe uruchomienie może spowodować poważne obrażenia lub śmierć.
Przed rozpoczęciem pracy przy agregacie prądotwórczym lub podłączonym sprzęcie, wyłącz agregat prądotwórczy w następujący sposób: (1) Przesuń główny wyłącznik agregatu prądotwórczego do pozycji OFF (wyłączony). (2) Odłącz zasilanie ładowarki akumulatora. (3) Odłącz kable akumulatora, ujemny przewód (--) jako pierwszy. Podłącz ujemny przewód (--) jako ostatni podczas ponownego podłączania akumulatora. Postępuj zgodnie z tymi środkami ostrożności, aby zapobiec uruchomieniu agregatu prądotwórczego przez automatyczny przełącznik zasilania, zdalny przełącznik start/stop lub polecenie uruchomienia silnika ze zdalnego komputera.

Niebezpieczne napięcie. Ruchome części. Może spowodować poważne obrażenia lub śmierć.
Uruchamiaj agregat prądotwórczy tylko wtedy, gdy wszystkie osłony i obudowy elektryczne są na swoim miejscu.

Serwisowanie agregatu prądotwórczego podczas jego pracy. Odsłonięte ruchome części mogą spowodować poważne obrażenia lub śmierć.
Trzymaj ręce, stopy, włosy, ubranie i przewody pomiarowe z dala od pasków i kół pasowych, gdy agregat prądotwórczy pracuje. Załóż osłony, ekrany i pokrywy przed uruchomieniem agregatu prądotwórczego.

Uwaga: Po serwisowaniu dokręć ponownie wszystkie elementy mocujące wału korbowego i wirnika. Nie poluzowuj elementów mocujących wału korbowego ani śruby przelotowej wirnika podczas dokonywania regulacji lub serwisowania agregatu prądotwórczego. Obracaj wał korbowy ręcznie tylko w kierunku zgodnym z ruchem wskazówek zegara. Obracanie śruby wału korbowego lub śruby przelotowej wirnika w kierunku przeciwnym do ruchu wskazówek zegara może spowodować poluzowanie elementów mocujących.

Procedura instalacji

1. Wyłącz agregat prądotwórczy z eksploatacji.
   1. Ustaw główny wyłącznik agregatu prądotwórczego w pozycji OFF (wyłączony).
   2. Odłącz zasilanie ładowarki akumulatora, jeśli jest w nią wyposażony.
   3. Odłącz akumulator(y) rozruchowy(e) silnika agregatu prądotwórczego, ujemny przewód (⁻) jako pierwszy.
2. Wymontuj i wymień pompę wody morskiej.
   1. Zdejmij i zachowaj osłonę paska.
   2. Zdejmij i zachowaj pasek pompy wody morskiej. Zobacz rysunek 1.

   3. Wymontuj i wyrzuć istniejącą pompę wody morskiej, wspornik montażowy i elementy mocujące pompy wody morskiej.
   4. Zamontuj pompę wody morskiej (GM46936) do nowego wspornika (GM53017) za pomocą 2 śrub (X-125-31) i 2 nakrętek (X-6210-7), jak pokazano na rysunku 2.
   5. Zamontuj nowy zespół wspornika/pompy do silnika za pomocą elementów mocujących pokazanych na rysunku 2.
   6. Wymień pasek pompy wody morskiej. Zapoznaj się z instrukcją obsługi, aby poznać procedurę napinania paska.
   7. Przymocuj adaptery rurowe do pompy wody morskiej i przytnij, aby pasowały do węża przymocowanego do dna pompy wody morskiej. Zobacz rysunek 2.

      1. Śruba (X-125-31 szt. 2) i nakrętka (X-6210-7 szt. 2)
      2. Adapter rurowy (GM58848) i złączka 90_ (X-391-31)
      3. Pompa wody morskiej (GM46936)
      4. Adapter rurowy (GM58848) i złączka węża (X-582-16)
      5. Śruba (M931-08070-60), podkładka (M125A-08-80) i nakrętka (M6923-08-80)
      6. Użyj istniejących elementów mocujących i podkładek dystansowych (X-400-74 szt. 2) za wspornikiem, w razie potrzeby.
      7. Wspornik montażowy (GM53017)
      8. Śruba (M931-08100-60), podkładka (M125A-08-80) i podkładka dystansowa (X-400-74). Umieść podkładkę dystansową między wspornikiem a pokrywą przekładni.
   8. Załóż osłonę paska.
3. Przywróć agregat prądotwórczy do eksploatacji.
   1. Sprawdź, czy główny wyłącznik agregatu prądotwórczego jest w pozycji OFF (wyłączony).
   2. Podłącz akumulator rozruchowy silnika agregatu prądotwórczego, ujemny przewód (−) jako ostatni.
   3. Podłącz zasilanie ładowarki akumulatora, jeśli jest w nią wyposażony.

Lista części
