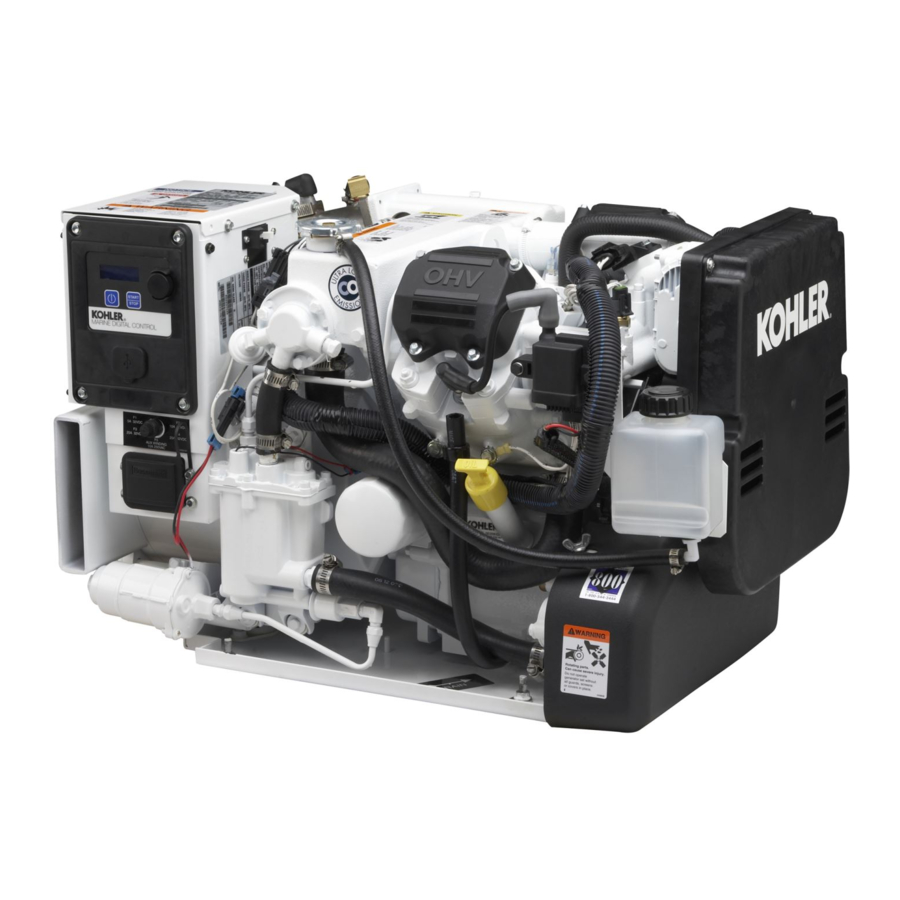

Kohler 13/15.5/20/23EOZD, 11/13/17/20EFOZD Installationsmanual

Introduktion

Brug dette servicesæt til at udskifte den eksisterende søvandspumpe (GM35622) med et nyt søvandspumpedesign, der indeholder en påpresset remskive. Installation af servicesættet involverer udskiftning af søvandspumpen og beslaget.

Bemærk: Hvis udskiftning af pumpehjulet er nødvendig, skal du bruge pumpehjulssæt 229826 til søvandspumpeservicesæt GM59333.

Sikkerhedsforanstaltninger

Utilsigtet start.
Kan forårsage alvorlig personskade eller død.
Afbryd batterikablerne, før du arbejder på generatorsættet. Fjern det negative (--) kabel først, når du afbryder batteriet. Tilslut det negative (--) kabel sidst, når du tilslutter batteriet igen.

Deaktivering af generatorsættet. Utilsigtet start kan forårsage alvorlig personskade eller død.
Før du arbejder på generatorsættet eller tilsluttet udstyr, skal du deaktivere generatorsættet som følger: (1) Flyt generatorsættets hovedafbryder til OFF (fra) positionen. (2) Afbryd strømmen til batteriopladeren. (3) Fjern batterikablerne, negativ (--) ledning først. Tilslut den negative (--) ledning sidst, når du tilslutter batteriet igen. Følg disse forholdsregler for at forhindre start af generatorsættet ved en automatisk overførselskontakt, fjernstart/stop-kontakt eller motorstartkommando fra en fjerncomputer.

Farlig spænding. Bevægelige dele. Kan forårsage alvorlig personskade eller død.
Brug kun generatorsættet, når alle skærme og elektriske kabinetter er på plads.

Service af generatorsættet, mens det er i drift. Blottede bevægelige dele kan forårsage alvorlig personskade eller død.
Hold hænder, fødder, hår, tøj og testledninger væk fra remme og remskiver, når generatorsættet kører. Udskift skærme, gitre og dæksler, før du bruger generatorsættet.

Bemærk: Efterspænd al krumtapaksel og rotorhardware efter service. Løsn ikke krumtapakselens hardware eller rotorens gennemgående bolt, når du foretager justeringer eller servicerer generatorsættet. Drej kun krumtapakslen manuelt i urets retning. Drejning af krumtapakselbolten eller rotorens gennemgående bolt mod uret kan løsne hardwaren.

Installationsprocedure

1. Tag generatorsættet ud af drift.
   1. Placer generatorsættets hovedafbryder i OFF (fra) positionen.
   2. Afbryd strømmen til batteriopladeren, hvis den er monteret.
   3. Afbryd generatorsættets motorstartbatteri(er), negativ (⁻) ledning først.
2. Fjern og udskift søvandspumpen.
   1. Fjern og gem remskærmen.
   2. Fjern og gem søvandspumperemmen. Se figur 1.

   3. Fjern og kassér den eksisterende søvandspumpe, monteringsbeslag og søvandspumpehardware.
   4. Monter søvandspumpen (GM46936) på det nye beslag (GM53017) ved hjælp af 2 bolte (X-125-31) og 2 møtrikker (X-6210-7) som vist i figur 2.
   5. Monter det nye beslag/pumpe-samling på motoren ved hjælp af den hardware, der er vist i figur 2.
   6. Udskift søvandspumperemmen. Se betjeningsmanualen for proceduren for remspænding.
   7. Fastgør røradapterne til søvandspumpen, og skær dem til, så de passer til slangen, der er fastgjort til bunden af søvandspumpen. Se figur 2.

      1. Bolt (X-125-31 qty. 2) og møtrik (X-6210-7 qty. 2)
      2. Røradapter (GM58848) og 90_ konnektor (X-391-31)
      3. Søvandspumpe (GM46936)
      4. Røradapter (GM58848) og slangestuds (X-582-16)
      5. Skrue (M931-08070-60), spændeskive (M125A-08-80) og møtrik (M6923-08-80)
      6. Brug eksisterende hardware og afstandsstykker (X-400-74 qty. 2) bag beslaget efter behov.
      7. Monteringsbeslag (GM53017)
      8. Skrue (M931-08100-60), spændeskive (M125A-08-80) og afstandsstykke (X-400-74). Placer afstandsstykket mellem beslaget og gearkassedækslet.
   8. Udskift remskærmen.
3. Gendan generatorsættet til drift.
   1. Kontroller, at generatorsættets hovedafbryder er i OFF (fra) positionen.
   2. Tilslut generatorsættets motorstartbatteri igen, negativ (−) ledning sidst.
   3. Tilslut strømmen til batteriopladeren igen, hvis den er monteret.

Deleliste
