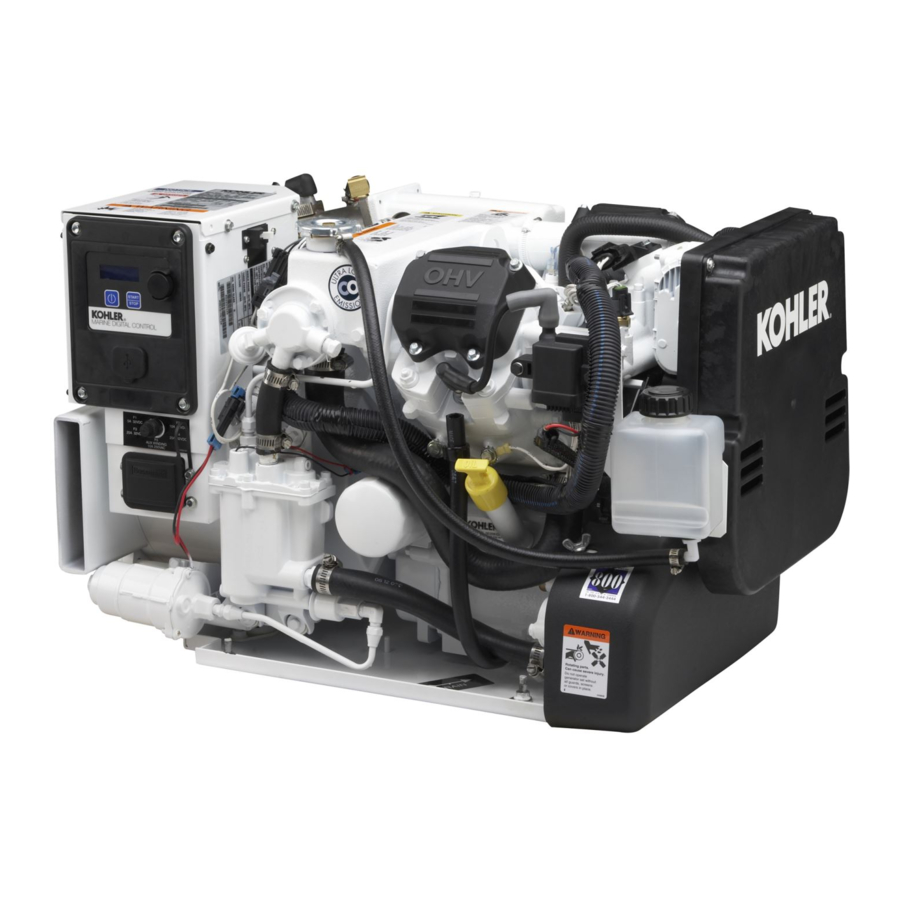

Kohler 13/15.5/20/23EOZD, 11/13/17/20EFOZD Szerelési útmutató

Bevezetés

Ezzel a szervizkészlettel cserélje ki a meglévő tengervízszivattyút (GM35622) egy új tengervízszivattyú-kialakításra, amely egy rápréselt szíjtárcsát tartalmaz. A szervizkészlet beszerelése a tengervízszivattyú és a konzol cseréjét foglalja magában.

Megjegyzés: Ha a járókerék cseréje szükséges, használja a 229826 járókerék-készletet a GM59333 tengervízszivattyú szervizkészlethez.

Biztonsági óvintézkedések

Véletlen indítás.
Súlyos sérülést vagy halált okozhat.
A generátorkészleten végzett munka előtt húzza ki az akkumulátorkábeleket. Az akkumulátor leválasztásakor először a negatív (--) vezetéket távolítsa el. Az akkumulátor visszacsatlakozásakor utoljára a negatív (--) vezetéket csatlakoztassa.

A generátorkészlet kikapcsolása. A véletlen indítás súlyos sérülést vagy halált okozhat.
Mielőtt a generátorkészleten vagy a csatlakoztatott berendezésen dolgozna, kapcsolja ki a generátorkészletet az alábbiak szerint: (1) Állítsa a generátorkészlet főkapcsolóját OFF (KI) állásba. (2) Húzza ki az akkumulátortöltő tápellátását. (3) Távolítsa el az akkumulátorkábeleket, először a negatív (--) vezetéket. Az akkumulátor visszacsatlakozásakor utoljára a negatív (--) vezetéket csatlakoztassa. Tartsa be ezeket az óvintézkedéseket, hogy megakadályozza a generátorkészlet indítását automatikus átkapcsolóval, távoli indító/leállító kapcsolóval vagy a motorindítási paranccsal egy távoli számítógépről.

Veszélyes feszültség. Mozgó alkatrészek. Súlyos sérülést vagy halált okozhat.
A generátorkészletet csak akkor üzemeltesse, ha minden védőburkolat és elektromos szekrény a helyén van.

A generátorkészlet szervizelése működés közben. A szabadon lévő mozgó alkatrészek súlyos sérülést vagy halált okozhatnak.
Tartsa távol a kezét, lábát, haját, ruházatát és mérővezetékeit a szíjak és szíjtárcsák közeléből, amikor a generátorkészlet működik. A generátorkészlet üzemeltetése előtt helyezze vissza a védőburkolatokat, rácsokat és fedeleket.

Megjegyzés: A szervizelés után húzza meg újra az összes főtengely- és rotortartozékot. Ne lazítsa meg a főtengely tartozékait vagy a rotor átmenő csavarját a beállítások elvégzésekor vagy a generátorkészlet szervizelésekor. A főtengelyt csak az óramutató járásával megegyező irányba forgassa kézzel. A főtengely csavarjának vagy a rotor átmenő csavarjának az óramutató járásával ellentétes irányba történő elforgatása meglazíthatja a tartozékokat.

Szerelési eljárás

1. Vegye ki a generátorkészletet a forgalomból.
   1. Állítsa a generátorkészlet főkapcsolóját OFF (KI) állásba.
   2. Húzza ki az akkumulátortöltő tápellátását, ha van.
   3. Húzza ki a generátorkészlet motorindító akkumulátorát (akkumulátorait), először a negatív (⁻) vezetéket.
2. Távolítsa el és cserélje ki a tengervízszivattyút.
   1. Távolítsa el és mentse el a szíjvédőt.
   2. Távolítsa el és mentse el a tengervízszivattyú szíját. Lásd az 1. ábrát.

   3. Távolítsa el és dobja ki a meglévő tengervízszivattyút, a rögzítőkonzolt és a tengervízszivattyú tartozékait.
   4. Szerelje fel a tengervízszivattyút (GM46936) az új konzolra (GM53017) 2 csavarral (X-125-31) és 2 anyával (X-6210-7) az 2. ábrán látható módon.
   5. Szerelje fel az új konzol/szivattyú szerelvényt a motorra a 2. ábrán látható tartozékokkal.
   6. Cserélje ki a tengervízszivattyú szíját. A szíj feszítési eljárásához olvassa el a kezelési útmutatót.
   7. Rögzítse a csőadaptereket a tengervízszivattyúhoz, és vágja méretre a tengervízszivattyú aljához rögzített tömlőhöz. Lásd a 2. ábrát.

      1. Csavar (X-125-31 db. 2) és anya (X-6210-7 db. 2)
      2. Csőadapter (GM58848) és 90_ csatlakozó (X-391-31)
      3. Tengervízszivattyú (GM46936)
      4. Csőadapter (GM58848) és tömlőcsatlakozó (X-582-16)
      5. Csavar (M931-08070-60), alátét (M125A-08-80) és anya (M6923-08-80)
      6. Szükség esetén használja a meglévő tartozékokat és távtartókat (X-400-74 db. 2) a konzol mögött.
      7. Rögzítőkonzol (GM53017)
      8. Csavar (M931-08100-60), alátét (M125A-08-80) és távtartó (X-400-74). Helyezze a távtartót a konzol és a fogaskerékfedél közé.
   8. Helyezze vissza a szíjvédőt.
3. Állítsa vissza a generátorkészletet a forgalomba.
   1. Ellenőrizze, hogy a generátor főkapcsolója OFF (KI) állásban van-e.
   2. Csatlakoztassa újra a generátorkészlet motorindító akkumulátorát, utoljára a negatív (−) vezetéket.
   3. Csatlakoztassa újra az akkumulátortöltő tápellátását, ha van.

Alkatrészlista
