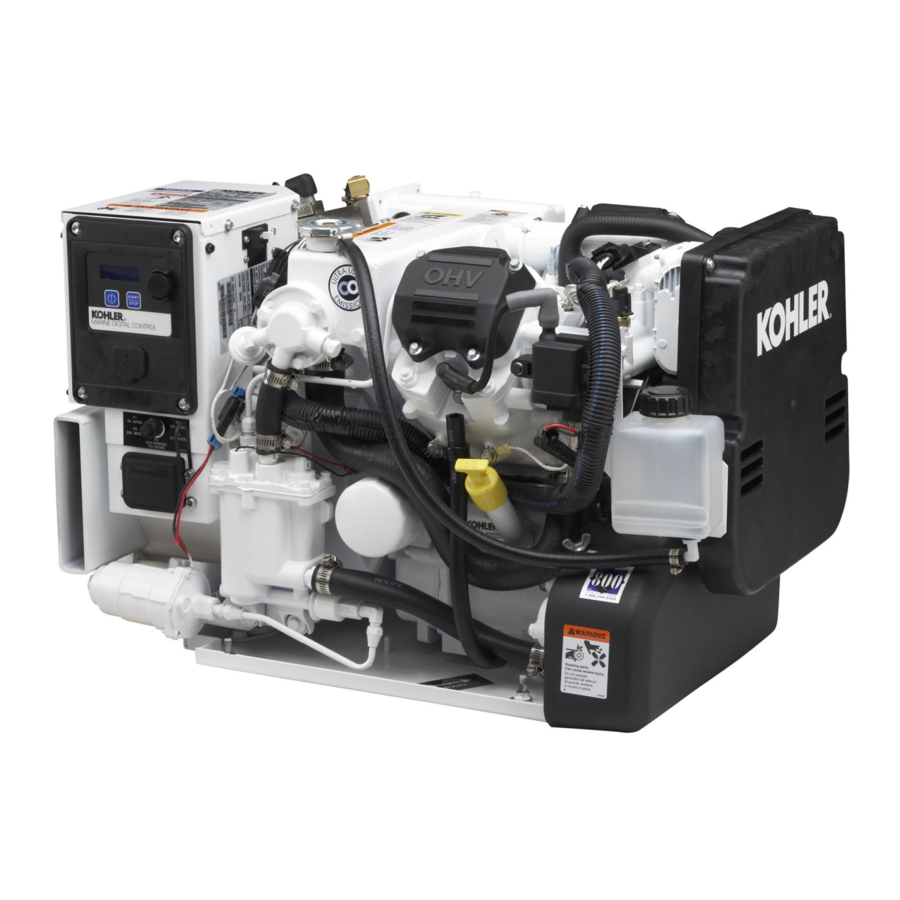

Kohler 13/15.5/20/23EOZD, 11/13/17/20EFOZD Installatiehandleiding

Introductie

Gebruik deze servicekit om de bestaande zeewaterpomp (GM35622) te vervangen door een nieuw zeewaterpompontwerp met een aangedrukte poelie. Installatie van de servicekit omvat het vervangen van de zeewaterpomp en beugel.

Let op: als de waaier moet worden vervangen, gebruik dan waaierkit 229826 voor zeewaterpompservicekit GM59333.

Veiligheidsmaatregelen

Per ongeluk starten.
Kan ernstig letsel of de dood veroorzaken.
Koppel de accukabels los voordat u aan de generatorset gaat werken. Verwijder eerst de negatieve (--) kabel bij het loskoppelen van de accu. Sluit de negatieve (--) kabel als laatste aan bij het opnieuw aansluiten van de accu.

De generatorset uitschakelen. Per ongeluk starten kan ernstig letsel of de dood veroorzaken.
Voordat u aan de generatorset of aangesloten apparatuur gaat werken, schakelt u de generatorset als volgt uit: (1) Zet de hoofdschakelaar van de generatorset in de OFF (UIT) stand. (2) Koppel de stroom naar de acculader los. (3) Verwijder de accukabels, eerst de negatieve (--) kabel. Sluit de negatieve (--) kabel als laatste aan bij het opnieuw aansluiten van de accu. Volg deze voorzorgsmaatregelen om te voorkomen dat de generatorset wordt gestart door een automatische transferschakelaar, een externe start/stop schakelaar of een motorstartopdracht van een externe computer.

Gevaarlijke spanning. Bewegende delen. Kan ernstig letsel of de dood veroorzaken.
Gebruik de generatorset alleen als alle beschermkappen en elektrische behuizingen op hun plaats zitten.

Onderhoud aan de generatorset terwijl deze in werking is. Blootgestelde bewegende delen kunnen ernstig letsel of de dood veroorzaken.
Houd handen, voeten, haar, kleding en testkabels uit de buurt van de riemen en poelies wanneer de generatorset draait. Vervang beschermkappen, schermen en afdekkingen voordat u de generatorset gebruikt.

Opmerking: Draai alle krukas- en rotorhardware opnieuw vast na onderhoud. Draai de krukas-hardware of rotor-thru-bout niet los tijdens het uitvoeren van afstellingen of onderhoud aan de generatorset. Draai de krukas alleen handmatig met de klok mee. Het tegen de klok in draaien van de krukasbout of rotor-thru-bout kan de hardware losmaken.

Installatieprocedure

1. Haal de generatorset uit bedrijf.
   1. Zet de hoofdschakelaar van de generatorset in de OFF (UIT) stand.
   2. Koppel de stroom naar de acculader los, indien aanwezig.
   3. Koppel de startaccu('s) van de generatorset los, eerst de negatieve (⁻) kabel.
2. Verwijder en vervang de zeewaterpomp.
   1. Verwijder en bewaar de riembeschermer.

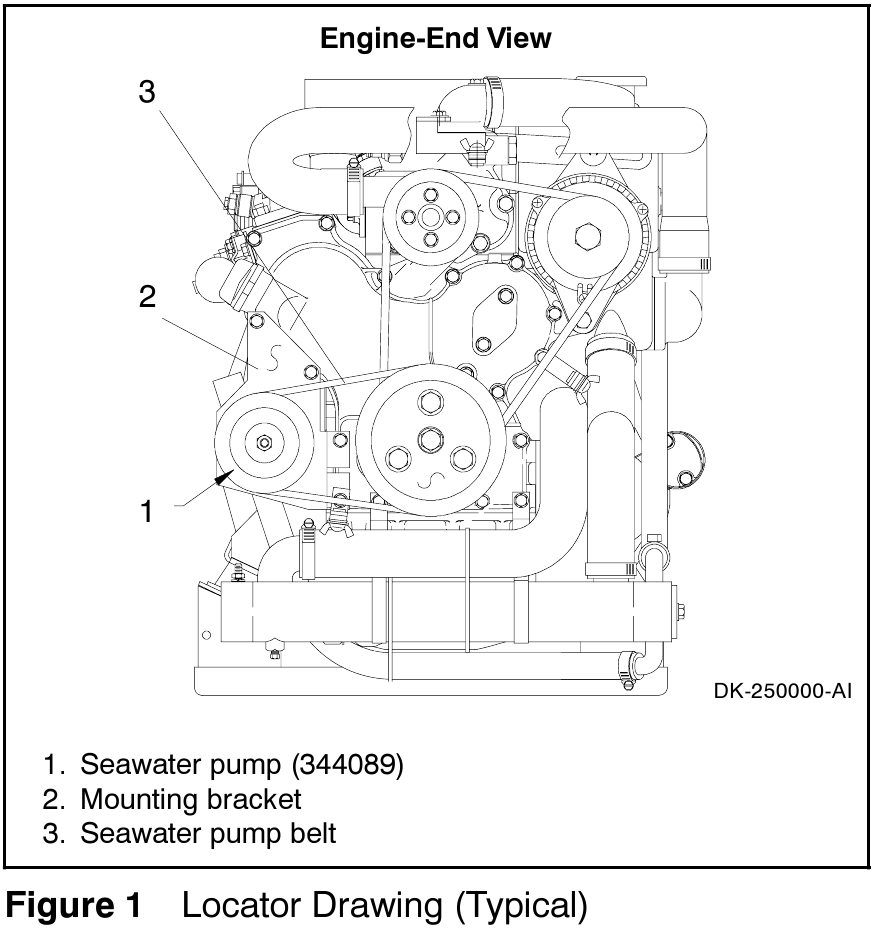

   2. Verwijder en bewaar de zeewaterpompsnaar. Zie Figuur 1.

   3. Verwijder en gooi de bestaande zeewaterpomp, montagebeugel en zeewaterpomphardware weg.

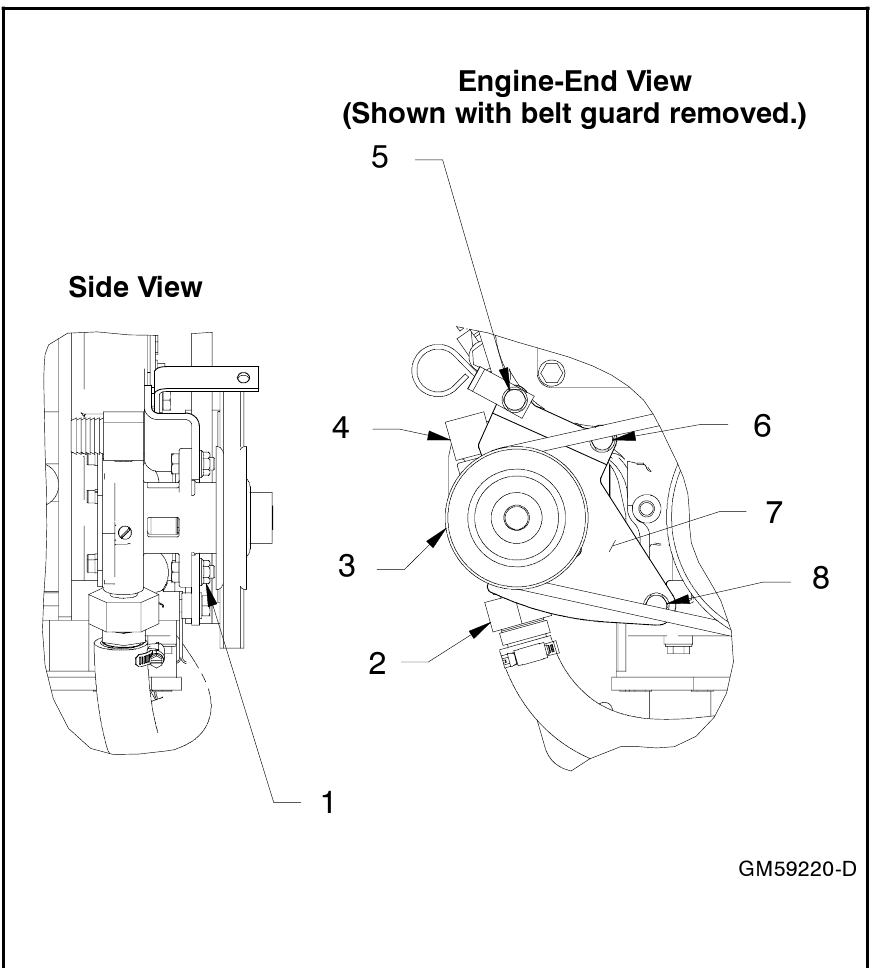

   4. Monteer de zeewaterpomp (GM46936) op de nieuwe beugel (GM53017) met behulp van 2 bouten (X-125-31) en 2 moeren (X-6210-7) zoals weergegeven in Figuur 2.
   5. Monteer de nieuwe beugel/pomp-assemblage op de motor met behulp van de hardware die wordt weergegeven in Figuur 2.
   6. Vervang de zeewaterpompsnaar. Raadpleeg de bedieningshandleiding voor de procedure voor het spannen van de riem.
   7. Bevestig de pijpadapters aan de zeewaterpomp en snijd ze op maat om te passen op de slang die aan de onderkant van de zeewaterpomp is bevestigd. Zie Figuur 2.

      1. Bout (X-125-31 aantal 2) en moer (X-6210-7 aantal 2)
      2. Pijpadapter (GM58848) en 90_ connector (X-391-31)
      3. Zeewaterpomp (GM46936)
      4. Pijpadapter (GM58848) en slangconnector (X-582-16)
      5. Schroef (M931-08070-60), sluitring (M125A-08-80) en moer (M6923-08-80)
      6. Gebruik bestaande hardware en afstandsstukken (X-400-74 aantal 2) achter de beugel indien nodig.
      7. Montagebeugel (GM53017)
      8. Schroef (M931-08100-60), sluitring (M125A-08-80) en afstandsstuk (X-400-74). Plaats het afstandsstuk tussen de beugel en de tandwielkastdeksel.
   8. Vervang de riembeschermer.
3. Herstel de generatorset in bedrijf.
   1. Controleer of de hoofdschakelaar van de generator in de OFF (UIT) stand staat.
   2. Sluit de startaccu van de generatorset weer aan, de negatieve (−) kabel als laatste.
   3. Sluit de stroom naar de acculader weer aan, indien aanwezig.
