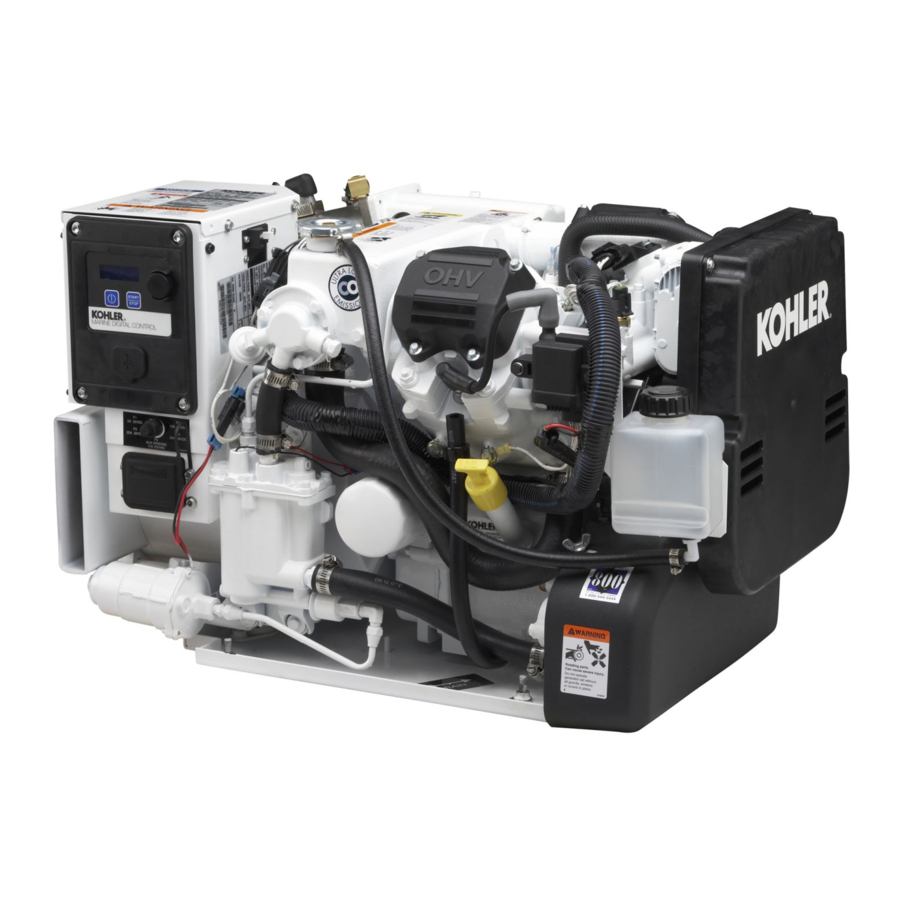

Kohler 13/15.5/20/23EOZD, 11/13/17/20EFOZD Asennusohje

Johdanto

Käytä tätä huoltosarjaa korvataksesi olemassa olevan merivesipumpun (GM35622) uudella merivesipumpun mallilla, jossa on kiinnipainettu hihnapyörä. Huoltosarjan asennus sisältää merivesipumpun ja kannattimen vaihtamisen.

Huomautus: Jos siipipyörän vaihto on tarpeen, käytä siipipyöräsarjaa 229826 merivesipumpun huoltosarjaan GM59333.

Turvallisuusvarotoimet

Tahaton käynnistys.
Voi aiheuttaa vakavan vamman tai kuoleman.
Irrota akun kaapelit ennen generaattorisarjan kanssa työskentelyä. Irrota negatiivinen (--) johto ensin, kun irrotat akun. Kytke negatiivinen (--) johto viimeisenä, kun kytket akun takaisin.

Generaattorisarjan käytöstä poistaminen. Tahaton käynnistys voi aiheuttaa vakavan vamman tai kuoleman.
Ennen kuin työskentelet generaattorisarjan tai siihen liitetyn laitteiston kanssa, poista generaattorisarja käytöstä seuraavasti: (1) Siirrä generaattorisarjan pääkytkin OFF (Pois) -asentoon. (2) Irrota virta akkulaturista. (3) Irrota akun kaapelit, negatiivinen (--) johto ensin. Kytke negatiivinen (--) johto viimeisenä, kun kytket akun takaisin. Noudata näitä varotoimia estääksesi generaattorisarjan käynnistymisen automaattisella siirtokytkimellä, kauko-ohjattavalla käynnistys/pysäytyskytkimellä tai moottorin käynnistyskomennolla etätietokoneelta.

Vaarallinen jännite. Liikkuvat osat. Voi aiheuttaa vakavan vamman tai kuoleman.
Käytä generaattorisarjaa vain, kun kaikki suojukset ja sähkökotelot ovat paikoillaan.

Generaattorisarjan huoltaminen sen ollessa käynnissä. Paljaat liikkuvat osat voivat aiheuttaa vakavan vamman tai kuoleman.
Pidä kädet, jalat, hiukset, vaatteet ja testijohdot etäällä hihnoista ja hihnapyöristä, kun generaattorisarja on käynnissä. Aseta suojukset, näytöt ja kannet takaisin paikalleen ennen generaattorisarjan käyttöä.

Huomautus: Kiristä kaikki kampiakselin ja roottorin osat uudelleen huollon jälkeen. Älä löysää kampiakselin osia tai roottorin läpipulttia säätöjä tehdessäsi tai generaattorisarjaa huoltaessasi. Pyöritä kampiakselia manuaalisesti vain myötäpäivään. Kampiakselin pultin tai roottorin läpipultin pyörittäminen vastapäivään voi löysätä osia.

Asennusmenettely

1. Poista generaattorisarja käytöstä.
   1. Aseta generaattorisarjan pääkytkin OFF (Pois) -asentoon.
   2. Irrota virta akkulaturista, jos sellainen on.
   3. Irrota generaattorisarjan moottorin käynnistysakku(t), negatiivinen (⁻) johto ensin.
2. Irrota ja vaihda merivesipumppu.
   1. Irrota ja säästä hihnan suojus.
   2. Irrota ja säästä merivesipumpun hihna. Katso kuva 1.

   3. Irrota ja hävitä olemassa oleva merivesipumppu, asennuskannatin ja merivesipumpun osat.
   4. Asenna merivesipumppu (GM46936) uuteen kannattimeen (GM53017) käyttämällä 2 pulttia (X-125-31) ja 2 mutteria (X-6210-7) kuvan 2 mukaisesti.
   5. Asenna uusi kannatin/pumppukokoonpano moottoriin kuvan 2 mukaisilla osilla.
   6. Vaihda merivesipumpun hihna. Katso käyttöohjeesta hihnan kiristysmenettely.
   7. Kiinnitä putkisovittimet merivesipumppuun ja leikkaa ne sopiviksi merivesipumpun pohjaan kiinnitettyyn letkuun. Katso kuva 2.

      1. Pultti (X-125-31 kpl 2) ja mutteri (X-6210-7 kpl 2)
      2. Putkisovitin (GM58848) ja 90_ liitin (X-391-31)
      3. Merivesipumppu (GM46936)
      4. Putkisovitin (GM58848) ja letkuliitin (X-582-16)
      5. Ruuvi (M931-08070-60), aluslevy (M125A-08-80) ja mutteri (M6923-08-80)
      6. Käytä olemassa olevia osia ja välikappaleita (X-400-74 kpl 2) kannattimen takana tarpeen mukaan.
      7. Asennuskannatin (GM53017)
      8. Ruuvi (M931-08100-60), aluslevy (M125A-08-80) ja välikappale (X-400-74). Sijoita välikappale kannattimen ja vaihteiston kannen väliin.
   8. Vaihda hihnan suojus.
3. Palauta generaattorisarja käyttöön.
   1. Tarkista, että generaattorin pääkytkin on OFF (Pois) -asennossa.
   2. Kytke generaattorisarjan moottorin käynnistysakku takaisin, negatiivinen (−) johto viimeisenä.
   3. Kytke virta akkulaturiin takaisin, jos sellainen on.

Osaluettelo
