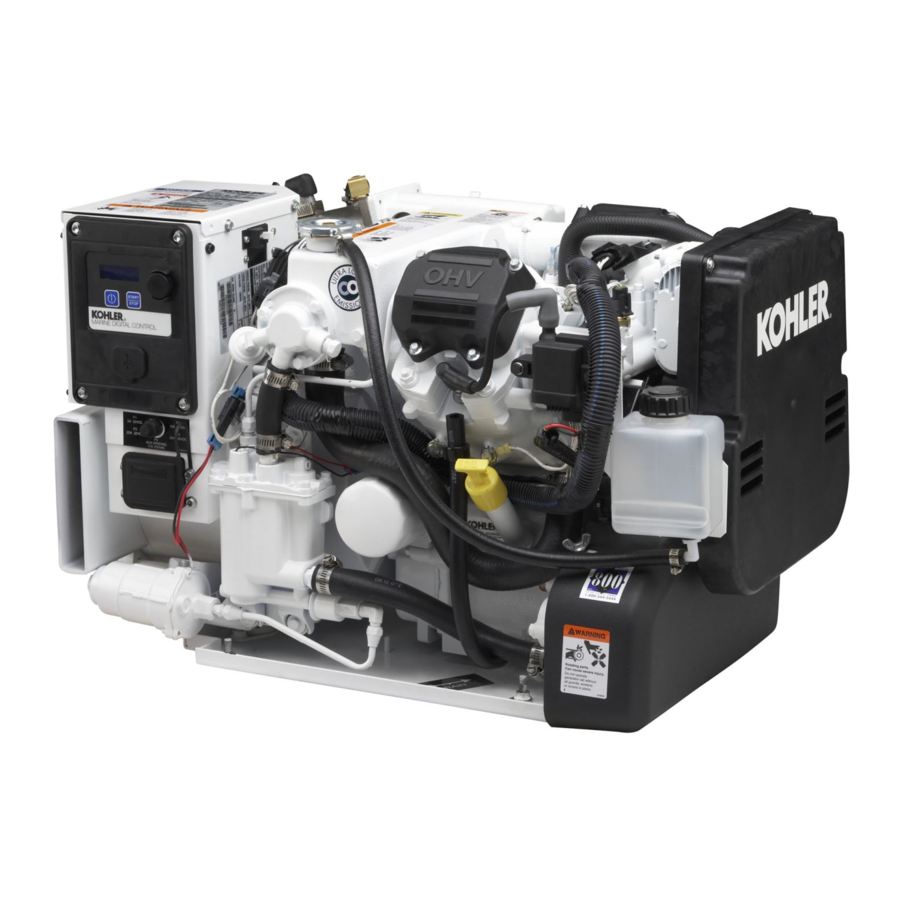

Kohler 13/15.5/20/23EOZD, 11/13/17/20EFOZD Installationshandbuch

Einleitung

Verwenden Sie dieses Service-Kit, um die vorhandene Seewasserpumpe (GM35622) durch ein neues Seewasserpumpendesign mit einer aufgepressten Riemenscheibe zu ersetzen. Die Installation des Service-Kits umfasst den Austausch der Seewasserpumpe und der Halterung.

Hinweis: Wenn ein Laufradwechsel erforderlich ist, verwenden Sie den Laufradsatz 229826 für das Seewasserpumpen-Service-Kit GM59333.

Sicherheitshinweise

Versehentliches Starten.
Kann schwere Verletzungen oder den Tod verursachen.
Trennen Sie die Batteriekabel, bevor Sie am Generatorsatz arbeiten. Entfernen Sie zuerst das Minuskabel (--) beim Abklemmen der Batterie. Schließen Sie das Minuskabel (--) zuletzt wieder an, wenn Sie die Batterie wieder anschließen.

Deaktivierung des Generatorsatzes. Versehentliches Starten kann schwere Verletzungen oder den Tod verursachen.
Bevor Sie am Generatorsatz oder an angeschlossenen Geräten arbeiten, deaktivieren Sie den Generatorsatz wie folgt: (1) Bringen Sie den Hauptschalter des Generatorsatzes in die Position AUS. (2) Trennen Sie die Stromversorgung zum Batterieladegerät. (3) Entfernen Sie die Batteriekabel, zuerst das Minuskabel (--). Schließen Sie das Minuskabel (--) zuletzt wieder an, wenn Sie die Batterie wieder anschließen. Befolgen Sie diese Vorsichtsmaßnahmen, um ein Starten des Generatorsatzes durch einen automatischen Transferschalter, einen Fernstart-/Stoppschalter oder einen Motorstartbefehl von einem entfernten Computer zu verhindern.

Gefährliche Spannung. Bewegliche Teile. Kann schwere Verletzungen oder den Tod verursachen.
Betreiben Sie den Generatorsatz nur, wenn alle Schutzvorrichtungen und elektrischen Gehäuse angebracht sind.

Wartung des Generatorsatzes während des Betriebs. Freiliegende bewegliche Teile können schwere Verletzungen oder den Tod verursachen.
Halten Sie Hände, Füße, Haare, Kleidung und Prüfleitungen von Riemen und Riemenscheiben fern, wenn der Generatorsatz läuft. Bringen Sie Schutzvorrichtungen, Siebe und Abdeckungen wieder an, bevor Sie den Generatorsatz in Betrieb nehmen.

Hinweis: Ziehen Sie nach der Wartung alle Kurbelwellen- und Rotorbefestigungen wieder fest. Lösen Sie die Kurbelwellenbefestigungen oder die Rotor-Durchgangsschraube nicht, wenn Sie Einstellungen vornehmen oder den Generatorsatz warten. Drehen Sie die Kurbelwelle nur manuell im Uhrzeigersinn. Das Drehen der Kurbelwellenschraube oder Rotor-Durchgangsschraube gegen den Uhrzeigersinn kann die Befestigungen lösen.

Installationsverfahren

1. Generatorsatz außer Betrieb nehmen.
   1. Bringen Sie den Hauptschalter des Generatorsatzes in die Position AUS.
   2. Trennen Sie die Stromversorgung zum Batterieladegerät, falls vorhanden.
   3. Trennen Sie die Starterbatterie(n) des Generatorsatzes, zuerst das Minuskabel (⁻).
2. Seewasserpumpe ausbauen und ersetzen.
   1. Riemenschutz entfernen und aufbewahren.
   2. Seewasserpumpenriemen entfernen und aufbewahren. Siehe Abbildung 1.

   3. Vorhandene Seewasserpumpe, Montagehalterung und Seewasserpumpenbefestigungen entfernen und entsorgen.
   4. Montieren Sie die Seewasserpumpe (GM46936) mit 2 Schrauben (X-125-31) und 2 Muttern (X-6210-7) an der neuen Halterung (GM53017), wie in Abbildung 2 gezeigt.
   5. Montieren Sie die neue Halterung/Pumpenbaugruppe mit den in Abbildung 2 gezeigten Befestigungselementen am Motor.
   6. Ersetzen Sie den Seewasserpumpenriemen. Schlagen Sie im Betriebshandbuch das Verfahren zur Riemenspannung nach.
   7. Befestigen Sie die Rohradapter an der Seewasserpumpe und kürzen Sie sie passend für den Schlauch, der am Boden der Seewasserpumpe angeschlossen ist. Siehe Abbildung 2.

      1. Schraube (X-125-31 Menge 2) und Mutter (X-6210-7 Menge 2)
      2. Rohradapter (GM58848) und 90°-Verbinder (X-391-31)
      3. Seewasserpumpe (GM46936)
      4. Rohradapter (GM58848) und Schlauchanschluss (X-582-16)
      5. Schraube (M931-08070-60), Unterlegscheibe (M125A-08-80) und Mutter (M6923-08-80)
      6. Verwenden Sie bei Bedarf vorhandene Befestigungselemente und Distanzstücke (X-400-74 Menge 2) hinter der Halterung.
      7. Montagehalterung (GM53017)
      8. Schraube (M931-08100-60), Unterlegscheibe (M125A-08-80) und Distanzstück (X-400-74). Positionieren Sie das Distanzstück zwischen Halterung und Getriebeabdeckung.
   8. Riemenschutz ersetzen.
3. Generatorsatz wieder in Betrieb nehmen.
   1. Stellen Sie sicher, dass der Hauptschalter des Generators in der Position AUS steht.
   2. Schließen Sie die Starterbatterie des Generatorsatzes wieder an, zuletzt das Minuskabel (−).
   3. Schließen Sie die Stromversorgung zum Batterieladegerät wieder an, falls vorhanden.

Teileliste
