Emerson Sensi Smart Wi-Fi -ohjelmoitava termostaatti ST55 -käyttöohje

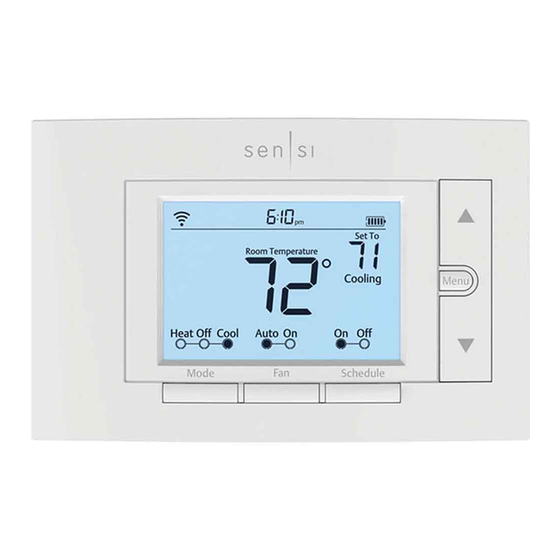

PAINIKKEET JA KUVAKKEET

Sensi Smart Thermostat -termostaattia voidaan käyttää Wi-Fi:n kautta Sensi-sovelluksella tai seinäyksiköllä. Lisäominaisuudet, kuten termostaatin asetukset, aikataulutus ja sähköposti-ilmoitukset, ovat käytettävissä vain Sensi-sovelluksen kautta.

1. WI-FI-TILAN KUVAKE
   Ilmaisee Wi-Fi-yhteyden tilan. Kun kytket langattoman yhteyden pois päältä (Wireless Off) termostaatista, tämä on tyhjä.
2. TAUSTAVALO-PAINIKE
   Valaisee termostaatin 10 sekunniksi
3. AIKA
   Näyttää nykyisen ajan.
4. NÄPPÄINLUKON KUVAKE
   Tämä kuvake osoittaa, että termostaatti on lukittu. Termostaatissa ei voi tehdä muutoksia. (Voidaan ottaa käyttöön vain Sensi-sovelluksesta).
5. AKUN KUVAKE
   Kun palkit ovat alhaalla, muista vaihtaa 2 AA-alkaliparistoa termostaatin etulevyn takana.
6. YLÖSNUOLIPAINIKE
   Säätää lämpötilan asetusarvoa tai termostaatin asetuksia.
7. NYKYINEN ASETUSLÄMPÖTILA
   Nykyinen asetettu lämpötila, jonka termostaatti säilyttää.
8. VALIKKO-PAINIKE (MENU)
   Pääsy termostaatin asetuksiin.
9. ALASNUOLIPAINIKE
   Säätää lämpötilan asetusarvoa tai termostaatin asetuksia.
10. NYKYINEN HUONEENLÄMPÖTILA
    Huoneen lämpötila termostaatissa.
11. AIKATAULU-PAINIKE (SCHEDULE)
    Kytkee aikataulun päälle tai pois päältä. (Termostaatti suorittaa ohjelmaa aika- ja lämpötila-asetusten perusteella, kun aikataulu on päällä).
12. PUHALLIN-PAINIKE (FAN)
    Vaihtaa puhallintilan automaattisesta päälle. Jätä puhallintila automaattiseksi, jotta termostaatti voi ohjata puhallinta tarpeen mukaan.
13. TILAPAINIKE (MODE)
    Vaihtaa järjestelmätilan lämmityksen (Heat), jäähdytyksen (Cool), pois päältä (Off) tai lisälämmityksen (Aux) välillä. (Automaattitila (Auto Mode) on käytettävissä vain Sensi-sovelluksella).

PERUSTOIMINNOT

Järjestelmätilan vaihtaminen
Paina "Mode" (Tila) -painiketta vaihtaaksesi kaikkien käytettävissä olevien järjestelmätila-asetusten välillä. Kun tila on "Off" (Pois päältä), termostaatti ei käynnistä lämmitys- tai jäähdytysjärjestelmiäsi.

Puhallintila (Fan Mode)
Jos haluat kierrättää sisäpuhallinta, voit vaihtaa puhaltimen tilaan "On" (Päällä). Kytke puhallin takaisin "Auto" (Automaattinen) -tilaan, kun haluat termostaatin ohjaavan sisäpuhallinta tarpeen mukaan. Puhaltimen jättäminen "On" (Päällä) -tilaan saa puhaltimen käymään jatkuvasti.

Yhden lämpötilan pitäminen
Jos haluat pitää yhden lämpötilan, kytke aikataulu (Schedule) "Off" (Pois päältä). Säädä sitten asetusarvoa ylös- ja alasnuolipainikkeilla. Termostaatti pitää tämän lämpötilan asetetussa tilassa, kunnes kytket aikataulun (Schedule) takaisin "On" (Päälle) tai kunnes säädät asetusarvoa uudelleen ylös- ja alasnuolipainikkeilla.

Väliaikainen pito (Temporary Hold)
Kun aikataulusi on asetettu tilaan "On" (Päällä), Sensi-termostaattisi ohjaa kotiasi nykyisen aikataulun aika- ja lämpötila-asetusten perusteella. Voit muuttaa lämpötilaa väliaikaisesti sovelluksen tai termostaatin ylös- ja alasnuolilla. Sensi-termostaattisi näyttää termostaatissa "Temporarily Set To" ("Väliaikaisesti asetettu arvoon") ja pitää uuden lämpötilasi seuraavaan aikataulun mukaiseen asetusarvoon asti, vähintään kahden tunnin pitämisajalla.

Kiertävä puhallin (Circulating Fan)
Jos haluat kierrättää ilmaa kodissasi sisäpuhaltimella, voit asettaa tämän ominaisuuden sovelluksessa tai termostaatissa. Valitaan prosenttiosuus, joka osoittaa, kuinka usein puhaltimen tulisi käydä tunnin aikana. Voit asettaa 5 %:n välein 10 %:sta 100 %:iin.

ESIMERKKI:
Jos asetat kiertävän puhaltimen (Circulating Fan) arvoon 50 %, puhallin käy 30 minuuttia joka tunti.

Jos tunnin aikana tapahtuu lämmitys-/jäähdytysjaksoja, niiden käyntiaika vähennetään puhaltimen kokonaiskäyntiajasta.

Ominaisuuden asettaminen termostaatista:

1. Paina "Menu" (Valikko)
2. Paina "Next" (Seuraava), kunnes tulet kohtaan "Fn Setup" ("Fn-asetukset").
3. Käytä ylösnuolipainiketta vaihtaaksesi prosenttiosuutta, jonka haluat puhaltimen käyvän tunnin aikana.
4. Paina "Exit" (Poistu)

Wi-Fi:n poistaminen käytöstä (Turn Wi-Fi Off)

Jos Wi-Fi-yhteyden muodostaminen ei ole mahdollista, voit poistaa Wi-Fi:n käytöstä termostaatista ja asettaa ajan ja aikataulun manuaalisesti seinäyksiköstä. Wi-Fi:n poistaminen käytöstä:

1. Paina "Menu" (Valikko).

2. Paina "Next" (Seuraava), kunnes näet "Wireless (Setup)" ("Langaton (asetukset)") näytön yläreunassa. "On" (Päällä) pitäisi vilkkua yläreunassa.

3. Muuta se "Off" (Pois päältä) -tilaan ylös- tai alasnuolipainikkeella.

4. Paina "Exit" (Poistu).


MANUAALISET ASETUKSET

Ajan asettaminen manuaalisesti

Kun termostaatti yhdistetään Wi-Fi-verkkoon, aika synkronoidaan automaattisesti. Jos et yhdistä Wi-Fi-verkkoon, aseta aika termostaatissa seuraavasti.

1. Kytke Wi-Fi pois päältä (Turn Wi-Fi Off). (Katso kohta "Wi-Fi:n poistaminen käytöstä (Turn Wi-Fi Off)").
2. Paina ja pidä painettuna "Schedule" (Aikataulu) -painiketta.
3. Näyttö muuttuu tyhjäksi ja aika alkaa vilkkua yläreunassa. Käytä ylös- ja alasnuolipainikkeita pyörittääksesi aikoja, kunnes pääset sopivaan kellonaikaan.
4. Paina "Exit" (Poistu).

Aikataulun asettaminen

Kun termostaatti yhdistetään Wi-Fi-verkkoon, aikataulu ohjelmoidaan Sensi-sovelluksen aika- ja lämpötila-asetusten perusteella. Jos et yhdistä Wi-Fi-verkkoon, aseta yksinkertainen 7 päivän aikataulu, jossa on 4 pakollista asetusarvoa, seuraavasti.

(Laajemmat aikataulutusvaihtoehdot ovat käytettävissä vain Sensi-sovelluksen kautta.)

1. Kytke Wi-Fi pois päältä (Turn Wi-Fi Off). (Katso kohta "Wi-Fi:n poistaminen käytöstä (Turn Wi-Fi Off)").
2. Aseta "Mode" (Tila) -painikkeella, minkä tyyppinen aikataulu se on: Lämmitys (Heat) tai Jäähdytys (Cool).
3. Paina ja pidä painettuna "Schedule" (Aikataulu) -painiketta, kunnes näet ajan vilkkuvan näytön yläreunassa.
   1. Säädä aikaa termostaatissa tarvittaessa ylös- ja alasnuolipainikkeilla.
4. Paina "Next" (Seuraava)
5. Näet suuren numeron näytön keskellä. Tämä viittaa asetusarvoosi.
   1. Aika vilkkuu näytön yläreunassa. Säädä ensimmäisen asetusarvon aikaa ylös- ja alasnuolipainikkeilla.
   2. Paina "Next" (Seuraava). Asetusarvo vilkkuu. Säädä asetusarvoa ylös- ja alasnuolipainikkeilla.
   3. Paina "Next" (Seuraava).
   4. Toista vaiheet a–c toiselle, kolmannelle ja neljännelle asetusarvolle.
6. Paina "Exit" (Poistu).
7. Varmista, että "Schedule" (Aikataulu) on asetettu tilaan "On" (Päällä) termostaatissa.

Esimerkkiaikataulu

Jos sinun on pidettävä kirjaa aika- ja lämpötila-asetuksistasi, käytä tätä taulukkoa.

ESIMERKKIAIKATAULU

TÄYTÄ AIKATAULUSI

VALIKON ASETUKSET

Termostaatin "Menu" (Valikko) -painikkeen painaminen mahdollistaa useiden asetusten muuttamisen, jotta termostaatti voidaan mukauttaa juuri sinun järjestelmääsi sopivaksi. Katso alla olevasta taulukosta täydellinen luettelo termostaatin asetuksista ja niiden merkityksestä. Jos asennat termostaatin seinälle ensimmäistä kertaa, suosittelemme lataamaan Sensi-sovelluksen ja noudattamaan asennusohjeita.

Jos sinulla on kuitenkin ongelmia tai haluat tarkistaa järjestelmän asetukset, voit määrittää termostaatin myös manuaalisesti. Lisätietoja termostaatin oikeasta määrittämisestä saat etsimällä "configure" ("määritä") tukisivustoltamme osoitteesta sensi.emerson.com/en-us/support.

VIITTEET ASETUSVALIKON KOHDISTA

JOHDINLIITÄNNÄT

Katso alta termostaatin pohjan johdinliitäntöjen määritelmät.

Liitäntälähdöt ja kytkentäkaaviot

* Jos vanhassa termostaatissa on erilliset RC- ja RH-johdot, jotka tulevat ulos seinästä, katkaise RC/RH-hyppyjohdin termostaatin takana paristolokeron yläpuolella.

**Yhteinen johdin voidaan merkitä vanhassa termostaatissa "C"-kirjaimella tai "B"- tai "X"-kirjaimella. Katso selvennys vanhan termostaatin käyttöohjeesta.

Vastaako johdon väri termostaatin liitäntöjä?

Johdon väri ei aina vastaa termostaatin kirjaimia. Valkoinen johdin voidaan kiinnittää vanhan termostaatin "W"-liitäntään tai se voidaan kiinnittää eri liitäntään, jossa on eri kirjain. Muista ottaa valokuva vanhasta termostaatista, joka näyttää johdon värit ja liitäntäkirjaimet, ennen kuin merkitset ja irrotat johtoja.

ETULEVYN TAKAOSA

Alla on kuva Sensi-termostaatin etulevyn takaosasta. Takalevy näyttää hyppyjohtimet, paristolokeron ja hyödyllisiä tietoja termostaatistasi.

1. SENSI-TURVAKOODI
   Tarvitaan Wi-Fi-verkkoon yhdistämiseen. Löytyy myös pakkauksen Welcome Guide -oppaasta.
2. MALLINUMERO
   Osoittaa, oletko ostanut ammattilais- vai tee-se-itse-mallin.
3. APPLE HOMEKIT -KOODI
   8-numeroinen koodi, jota käytetään Sensi Thermostat -termostaatin lisäämiseen Apple HomeKitiin.
4. RC/RH-SISÄINEN HYPPYJOHDIN
   Katkaise tämä vain, jos seinästä tulee erilliset RC- ja RH-muuntajat.
5. PARISTOLOKERO
   Kaksi AA-alkaliparistoa käytetään varmistustarkoituksiin. Kun näet pariston varaustason ilmaisimen termostaatin näytössä saavuttavan 3 palkkia, vaihda nämä paristot Wi-Fi-yhteyden ylläpitämiseksi.
6. PÄIVÄMÄÄRÄKOODI
   Milloin termostaattisi on valmistettu.
7. MAC-TUNNUS
   Yksilöllinen numero, joka tunnistaa termostaatin.

©2020 Emerson Electric Co. Kaikki oikeudet pidätetään R-5029.
