Instrukcja obsługi programowalnego termostatu Emerson Sensi Smart Wi-Fi ST55

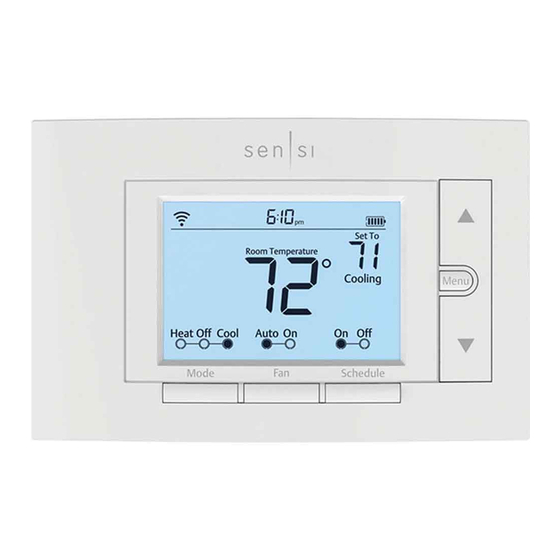

PRZYCISKI I IKONY

Termostat Sensi Smart można obsługiwać przez Wi-Fi za pomocą aplikacji Sensi lub bezpośrednio na urządzeniu ściennym. Zaawansowane funkcje, takie jak ustawienia termostatu, harmonogram i alerty e-mail, są dostępne tylko za pośrednictwem aplikacji Sensi.

1. IKONA STATUSU WI-FI
   Wskazuje status połączenia Wi-Fi. Gdy wyłączysz Wi-Fi na termostacie, to pole jest puste.
2. PRZYCISK PODŚWIETLENIA
   Podświetla termostat na 10 sekund
3. GODZINA
   Wyświetla aktualny czas.
4. IKONA BLOKADY KLAWIATURY
   Ta ikona wskazuje, że termostat jest zablokowany. Nie można wprowadzać żadnych zmian na termostacie. (Można włączyć tylko z aplikacji Sensi).
5. IKONA BATERII
   Gdy paski się wyczerpią, pamiętaj o wymianie 2 baterii alkalicznych AA z tyłu panelu przedniego termostatu.
6. PRZYCISK STRZAŁKI W GÓRĘ
   Reguluje nastawę temperatury lub konfigurację termostatu.
7. AKTUALNA NASTAWA TEMPERATURY
   Aktualna nastawa temperatury, którą termostat będzie utrzymywał.
8. PRZYCISK MENU
   Dostęp do konfiguracji termostatu.
9. PRZYCISK STRZAŁKI W DÓŁ
   Reguluje nastawę temperatury lub konfigurację termostatu.
10. AKTUALNA TEMPERATURA W POMIESZCZENIU
    Temperatura w pomieszczeniu przy termostacie.
11. PRZYCISK HARMONOGRAMU
    Włącza lub wyłącza harmonogram. (Termostat uruchamia program w oparciu o czas i temperaturę nastawione, gdy harmonogram jest włączony).
12. PRZYCISK WENTYLATORA
    Przełącza tryb wentylatora z Auto na On (włączony). Pozostaw tryb wentylatora w trybie Auto (automatyczny), aby termostat mógł sterować wentylatorem w razie potrzeby.
13. PRZYCISK TRYBU
    Przełącza tryb systemu między Heat (ogrzewanie), Cool (chłodzenie), Off (wyłączony) lub Aux (pomocniczy). (Tryb Auto (automatyczny) jest dostępny tylko za pomocą aplikacji Sensi).

PODSTAWOWA FUNKCJONALNOŚĆ

Przełączanie trybu systemu
Naciśnij przycisk "Mode" (tryb), aby przełączać się między wszystkimi dostępnymi ustawieniami trybu systemu. Gdy tryb jest ustawiony na "Off" (wyłączony), termostat nie włączy systemów ogrzewania ani chłodzenia.

Tryb wentylatora
Jeśli chcesz uruchomić wentylator wewnętrzny, możesz przełączyć wentylator na "On" (włączony). Przełącz wentylator z powrotem na "Auto" (automatyczny), gdy chcesz, aby termostat sterował wentylatorem wewnętrznym w razie potrzeby. Pozostawienie wentylatora w pozycji "On" (włączony) spowoduje ciągłą pracę wentylatora.

Utrzymywanie jednej temperatury
Jeśli chcesz utrzymać jedną temperaturę, wyłącz "Schedule" (harmonogram). Następnie wyreguluj nastawę za pomocą przycisków strzałek w górę i w dół. Termostat będzie utrzymywał tę temperaturę w ustawionym trybie, dopóki nie włączysz ponownie "Schedule" (harmonogram) lub dopóki nie wyregulujesz ponownie nastawy za pomocą przycisków strzałek w górę i w dół.

Tymczasowe utrzymywanie
Gdy harmonogram jest ustawiony na "On" (włączony), termostat Sensi steruje Twoim domem w oparciu o ustawienia czasu i temperatury w bieżącym harmonogramie. Aby tymczasowo zmienić temperaturę, użyj strzałek w górę i w dół w aplikacji lub na termostacie. Termostat Sensi wyświetli komunikat "Temporarily Set To" (tymczasowo ustawiono na) na termostacie i będzie utrzymywał nową temperaturę do następnego zaplanowanego punktu nastawy z minimalnym czasem utrzymywania wynoszącym dwie godziny.

Cyrkulacja wentylatora
Jeśli chcesz cyrkulować powietrze w domu za pomocą wentylatora wewnętrznego, możesz ustawić tę funkcję w aplikacji lub na termostacie. Wybierany jest procent wskazujący, jak często wentylator powinien pracować w ciągu godziny. Możesz ustawić przyrosty 5% od 10% do 100%.

PRZYKŁAD:
Jeśli ustawisz cyrkulację wentylatora na 50%, wentylator będzie pracował 30 minut co godzinę.

Jeśli w ciągu godziny wystąpią jakiekolwiek cykle ogrzewania/chłodzenia, ich czas pracy jest odejmowany od całkowitego czasu pracy wentylatora.

Ustawianie funkcji z termostatu:

1. Naciśnij "Menu" (menu)
2. Naciskaj "Next" (dalej), aż dojdziesz do "Fn Setup" (ustawienia Fn).
3. Użyj przycisku strzałki w górę, aby przełączać procent, z jaką częstotliwością wentylator ma pracować co godzinę.
4. Naciśnij "Exit" (wyjście)

Wyłącz Wi-Fi

Jeśli połączenie z Wi-Fi nie jest możliwe, możesz wyłączyć Wi-Fi na termostacie i ręcznie ustawić czas i harmonogram z urządzenia ściennego. Aby wyłączyć Wi-Fi:

1. Naciśnij "Menu" (menu).

2. Naciskaj "Next" (dalej), aż zobaczysz "Wireless (Setup)" (bezprzewodowe (ustawienia)) u góry ekranu. "On" (włączone) powinno migać u góry.

3. Użyj przycisku strzałki w górę lub w dół, aby zmienić na "Off" (wyłączone).

4. Naciśnij "Exit" (wyjście).


USTAWIENIA RĘCZNE

Ręczne ustawianie czasu

Podczas podłączania termostatu do Wi-Fi czas zostanie zsynchronizowany automatycznie. Jeśli nie podłączasz się do Wi-Fi, wykonaj następujące kroki, aby ustawić czas na termostacie.

1. Wyłącz Wi-Fi. (Patrz sekcja "Wyłącz Wi-Fi").
2. Naciśnij i przytrzymaj przycisk "Schedule" (harmonogram).
3. Ekran zgaśnie, a czas zacznie migać u góry. Użyj przycisków strzałek w górę i w dół, aby przewijać godziny, aż dojdziesz do odpowiedniej pory dnia.
4. Naciśnij "Exit" (wyjście).

Ustawianie harmonogramu

Podczas podłączania termostatu do Wi-Fi harmonogram jest programowany w oparciu o czas i temperaturę ustawione w aplikacji Sensi. Jeśli nie podłączasz się do Wi-Fi, wykonaj następujące kroki, aby ustawić podstawowy 7-dniowy harmonogram z 4 obowiązkowymi punktami nastawy.

(Bardziej rozbudowane opcje planowania są dostępne tylko za pośrednictwem aplikacji Sensi.)

1. Wyłącz Wi-Fi. (Patrz sekcja "Wyłącz Wi-Fi").
2. Użyj przycisku "Mode" (tryb), aby ustawić typ harmonogramu: Heat (ogrzewanie) lub Cool (chłodzenie).
3. Naciśnij i przytrzymaj przycisk "Schedule" (harmonogram), aż zobaczysz migający czas u góry ekranu
   1. W razie potrzeby dostosuj czas na termostacie za pomocą przycisków strzałek w górę i w dół.
4. Naciśnij "Next" (dalej)
5. Zobaczysz dużą liczbę na środku ekranu. Odnosi się to do Twojego punktu nastawy.
   1. Czas będzie migać u góry ekranu. Dostosuj czas pierwszego punktu nastawy za pomocą przycisków strzałek w górę i w dół.
   2. Naciśnij "Next" (dalej). Punkt nastawy będzie migać. Dostosuj punkt nastawy za pomocą przycisków strzałek w górę i w dół.
   3. Naciśnij "Next" (dalej).
   4. Powtórz kroki a-c dla drugiego, trzeciego i czwartego punktu nastawy.
6. Naciśnij "Exit" (wyjście).
7. Upewnij się, że "Schedule" (harmonogram) jest ustawiony na "On" (włączony) na termostacie.

Przykładowy harmonogram

Jeśli chcesz śledzić swoje punkty nastawy czasu i temperatury, użyj tej tabeli.

PRZYKŁADOWY HARMONOGRAM

UZUPEŁNIJ SWÓJ HARMONOGRAM

KONFIGURACJE MENU

Naciśnięcie "Menu" (menu) na termostacie umożliwia zmianę szeregu ustawień w celu dostosowania termostatu do konkretnego systemu. Zapoznaj się z poniższą tabelą, aby uzyskać pełną listę konfiguracji termostatu i ich znaczenia. Jeśli instalujesz termostat na ścianie po raz pierwszy, zdecydowanie zalecamy pobranie aplikacji Sensi i postępowanie zgodnie z instrukcjami instalacji.

Jeśli jednak masz problem lub chcesz sprawdzić konfigurację systemu, możesz również ręcznie skonfigurować termostat. Dowiedz się więcej o tym, jak prawidłowo skonfigurować termostat, wyszukując "configure" (skonfiguruj) na naszej stronie pomocy technicznej pod adresem sensi.emerson.com/en-us/support.

ODNIESIENIE DO ELEMENTÓW MENU KONFIGURACJI

ZACISKI OKABLOWANIA

Poniżej znajdują się definicje zacisków okablowania na podstawie termostatu.

Wyjścia zacisków i schematy okablowania

* Jeśli stary termostat ma oddzielne przewody RC i RH wychodzące ze ściany, odetnij zworkę RC/RH z tyłu termostatu nad komorą baterii.

**Przewód wspólny może być oznaczony jako "C" na starym termostacie lub może być oznaczony jako "B" lub "X". Aby uzyskać wyjaśnienia, zapoznaj się z instrukcją obsługi starego termostatu.

Czy kolor przewodu odpowiada zaciskom termostatu?

Kolor przewodu nie zawsze odpowiada literom termostatu. Biały przewód może być podłączony do zacisku "W" na starym termostacie lub może być podłączony do innego zacisku z inną literą. Przed oznaczeniem i odłączeniem przewodów należy zrobić zdjęcie starego termostatu, na którym widać kolory przewodów i litery zacisków.

TYŁ PANELU PRZEDNIEGO

Poniżej znajduje się zdjęcie tylnej części panelu przedniego termostatu Sensi. Na tylnej płycie widać zworki, komorę baterii i kilka przydatnych informacji o termostacie.

1. KOD BEZPIECZEŃSTWA SENSI
   Niezbędny do podłączenia do Wi-Fi. Znajduje się również w przewodniku powitalnym w opakowaniu.
2. NUMER MODELU
   Pokazuje, czy zakupiłeś model profesjonalny, czy model DIY.
3. KOD APPLE HOMEKIT
   8-cyfrowy kod używany do dodawania termostatu Sensi do Apple HomeKit.
4. WEWNĘTRZNA ZWORKA RC/RH
   Odetnij ją tylko wtedy, gdy masz oddzielne transformatory RC i RH wychodzące ze ściany.
5. KOMORA BATERII
   Dwie baterie alkaliczne AA są używane do celów zapasowych. Gdy wskaźnik baterii na wyświetlaczu termostatu osiągnie 3 kreski, wymień te baterie, aby utrzymać łączność Wi-Fi.
6. KOD DATY
   Kiedy wyprodukowano termostat.
7. MAC ID
   Unikalny numer identyfikujący termostat.

©2020 Emerson Electric Co. Wszelkie prawa zastrzeżone R-5029.
