Manuale del termostato programmabile Wi-Fi intelligente Emerson Sensi ST55

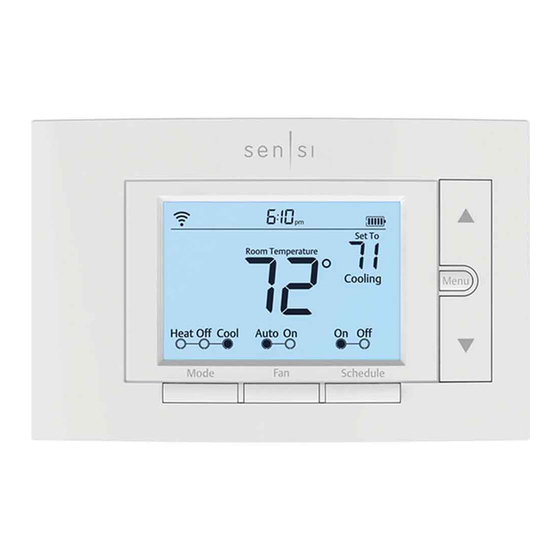

PULSANTI E ICONE

Il termostato intelligente Sensi può essere utilizzato tramite Wi-Fi utilizzando l'app Sensi o può essere azionato direttamente dall'unità a parete. Le funzionalità avanzate come le impostazioni del termostato, la programmazione e gli avvisi via email sono disponibili solo tramite l'app Sensi.

1. ICONA STATO WI-FI
   Indica lo stato della connessione Wi-Fi. Quando si disattiva il Wireless sul termostato, questa rimane vuota.
2. PULSANTE RETROILLUMINAZIONE
   Illumina il termostato per 10 secondi
3. ORA
   Visualizza l'ora corrente.
4. ICONA BLOCCO TASTIERA
   Questa icona indica che il termostato è bloccato. Nessuna modifica può essere effettuata dal termostato. (Può essere attivata solo dall'app Sensi).
5. ICONA BATTERIA
   Quando le barre sono basse, ricordarsi di cambiare le 2 batterie alcaline AA sul retro della placca frontale del termostato.
6. PULSANTE FRECCIA SU
   Regola il punto di impostazione della temperatura o la configurazione del termostato.
7. TEMPERATURA IMPOSTATA ATTUALE
   Temperatura impostata attuale che il termostato manterrà.
8. PULSANTE MENU
   Accede alle configurazioni del termostato.
9. PULSANTE FRECCIA GIÙ
   Regola il punto di impostazione della temperatura o la configurazione del termostato.
10. TEMPERATURA AMBIENTE ATTUALE
    La temperatura ambiente rilevata dal termostato.
11. PULSANTE PROGRAMMAZIONE
    Attiva o disattiva la programmazione (On (Acceso) o Off (Spento)). (Il termostato esegue un programma basato su orari e punti di impostazione della temperatura quando la programmazione è On (Accesa)).
12. PULSANTE VENTOLA
    Cambia la modalità della ventola da Auto (Automatico) a On (Acceso). Lasciare la modalità della ventola su Auto (Automatico) per permettere al termostato di controllare la ventola quando necessario.
13. PULSANTE MODALITÀ
    Cambia la modalità del sistema tra Heat (Riscaldamento), Cool (Raffreddamento), Off (Spento) o Aux (Ausiliario). (La modalità Auto (Automatica) è disponibile solo utilizzando l'app Sensi).

FUNZIONALITÀ DI BASE

Cambio della modalità di sistema
Premere il pulsante "Mode" (Modalità) per passare tra tutte le impostazioni della modalità di sistema disponibili. Quando la modalità è "Off" (Spento), il termostato non attiverà i vostri sistemi di riscaldamento o raffreddamento.

Modalità Ventola
Se si desidera far circolare l'aria tramite il ventilatore interno, è possibile impostare la ventola su "On" (Acceso). Riportare la ventola su "Auto" (Automatico) quando si desidera che il termostato controlli il ventilatore interno secondo necessità. Lasciare la ventola su "On" (Acceso) farà funzionare il ventilatore continuamente.

Mantenimento di una temperatura
Se si desidera mantenere una temperatura, impostare la programmazione su "Off" (Spento). Quindi, regolare il punto di impostazione utilizzando i pulsanti freccia su e giù. Il termostato manterrà questa temperatura, nella modalità impostata, finché non si reimposterà la programmazione su "On" (Acceso) o finché non si regolerà nuovamente il punto di impostazione utilizzando i pulsanti freccia su e giù.

Mantenimento temporaneo
Quando la programmazione è impostata su "On" (Acceso), il termostato Sensi controlla la vostra casa in base alle impostazioni di orario e temperatura della programmazione corrente. Per modificare temporaneamente la temperatura, utilizzare le frecce su e giù nell'app o sul termostato. Il termostato Sensi visualizzerà "Temporarily Set To" (Impostato Temporaneamente A) e manterrà la nuova temperatura fino al prossimo punto di impostazione programmato, con un tempo di mantenimento minimo di due ore.

Ventola di circolazione
Se si desidera far circolare l'aria in casa utilizzando il ventilatore interno, è possibile impostare questa funzione nell'app o sul termostato. Viene selezionata una percentuale per indicare quanto spesso il ventilatore deve funzionare ogni ora. È possibile impostare incrementi del 5% dal 10% al 100%.

ESEMPIO:
Se si imposta la ventola di circolazione al 50%, la ventola funzionerà per 30 minuti ogni ora.

Se si verificano cicli di riscaldamento/raffreddamento durante l'ora, il loro tempo di funzionamento viene sottratto dal tempo totale di funzionamento della ventola.

Impostazione della funzione dal termostato:

1. Premere "Menu" (Menu)
2. Premere "Next" (Avanti) finché non si arriva a "Fn Setup" (Configurazione Fn).
3. Utilizzare il pulsante freccia su per selezionare la percentuale di funzionamento della ventola desiderata ogni ora.
4. Premere "Exit" (Esci)

Disattiva Wi-Fi

Se la connessione al Wi-Fi non è un'opzione, è possibile disattivare il Wi-Fi sul termostato e impostare manualmente un orario e una programmazione dall'unità a parete. Per disattivare il Wi-Fi:

1. Premere "Menu" (Menu).

2. Premere "Next" (Avanti) finché non si visualizza "Wireless (Setup)" (Wireless (Configurazione)) nella parte superiore dello schermo. "On" (Acceso) dovrebbe lampeggiare in alto.

3. Utilizzare il pulsante freccia su o giù per cambiarlo in "Off" (Spento).

4. Premere "Exit" (Esci).


IMPOSTAZIONI MANUALI

Impostazione manuale dell'ora

Quando si collega il termostato al Wi-Fi, l'ora si sincronizzerà automaticamente. Se non si effettua la connessione al Wi-Fi, seguire questi passaggi per impostare l'ora sul termostato.

1. Disattivare il Wi-Fi. (Fare riferimento alla sezione "Disattiva Wi-Fi" (Disattivare il Wi-Fi)).
2. Tenere premuto il pulsante "Schedule" (Programmazione).
3. Lo schermo diventerà vuoto e l'ora inizierà a lampeggiare in alto. Utilizzare i pulsanti freccia su e giù per scorrere gli orari finché non si raggiunge l'ora appropriata del giorno.
4. Premere "Exit" (Esci).

Impostazione di una programmazione

Quando si collega il termostato al Wi-Fi, la programmazione viene impostata in base agli orari e ai punti di impostazione della temperatura dall'app Sensi. Se non si effettua la connessione al Wi-Fi, seguire questi passaggi per impostare una programmazione di base di 7 giorni con 4 punti di impostazione obbligatori.

(Opzioni di programmazione più avanzate sono disponibili solo tramite l'app Sensi.)

1. Disattivare il Wi-Fi. (Fare riferimento alla sezione "Disattiva Wi-Fi" (Disattivare il Wi-Fi)).
2. Utilizzare il pulsante "Mode" (Modalità) per impostare il tipo di programmazione: Heat (Riscaldamento) o Cool (Raffreddamento).
3. Tenere premuto il pulsante "Schedule" (Programmazione), finché non si vede l'ora lampeggiare nella parte superiore dello schermo
   1. Regolare l'ora sul termostato, se necessario, utilizzando i pulsanti freccia su e giù.
4. Premere "Next" (Avanti)
5. Si vedrà un numero grande al centro dello schermo. Questo si riferisce al punto di impostazione.
   1. L'ora lampeggerà nella parte superiore dello schermo. Regolare l'ora del primo punto di impostazione utilizzando i pulsanti freccia su e giù.
   2. Premere "Next" (Avanti). Il punto di impostazione lampeggerà. Regolare il punto di impostazione utilizzando i pulsanti freccia su e giù.
   3. Premere "Next" (Avanti).
   4. Ripetere i passaggi a-c per il secondo, terzo e quarto punto di impostazione.
6. Premere "Exit" (Esci).
7. Assicurarsi che "Schedule" (Programmazione) sia impostato su "On" (Acceso) sul termostato.

Programma Esempio

Se è necessario tenere traccia dei punti di impostazione di orario e temperatura, utilizzare questa tabella.

PROGRAMMA ESEMPIO

COMPLETA LA TUA PROGRAMMAZIONE

CONFIGURAZIONI MENU

Premere "Menu" (Menu) sul termostato consente di modificare una serie di impostazioni per personalizzare il termostato per il vostro sistema specifico. Fare riferimento alla tabella sottostante per un elenco completo delle configurazioni del termostato e del loro significato. Se si sta installando il termostato a parete per la prima volta, si consiglia vivamente di scaricare l'app Sensi e seguire le istruzioni di installazione.

Tuttavia, se si riscontra un problema o si desidera verificare le configurazioni del sistema, è possibile configurare manualmente il termostato. Per saperne di più su come configurare correttamente il termostato, cercare "configure" (configurare) sul nostro sito di supporto all'indirizzo sensi.emerson.com/en-us/support.

RIFERIMENTO ELEMENTI MENU DI CONFIGURAZIONE

TERMINALI DI CABLAGGIO

Vedere di seguito le definizioni dei terminali di cablaggio sulla sottobase del termostato.

Uscite dei terminali e schemi di cablaggio

* Se il vecchio termostato ha fili RC e RH separati che escono dalla parete, tagliare il ponticello RC/RH sul retro del termostato sopra il vano batterie.

**Il filo comune potrebbe essere etichettato "C" (C) sul vostro vecchio termostato, oppure potrebbe essere etichettato "B" (B) o "X" (X). Si prega di fare riferimento al manuale d'uso del vostro vecchio termostato per chiarimenti.

Il colore del filo corrisponde ai terminali del termostato?

Il colore del filo non sempre corrisponde alle lettere del termostato. Un filo bianco potrebbe essere collegato al terminale "W" (W) sul vecchio termostato, oppure potrebbe essere collegato a un terminale diverso con una lettera diversa. Assicurarsi di scattare una foto del vecchio termostato che mostri i colori dei fili e le lettere dei terminali prima di etichettare e rimuovere qualsiasi filo.

PARTE POSTERIORE DELLA PLACCA FRONTALE

Di seguito è riportata un'immagine del retro della placca frontale del termostato Sensi. La placca posteriore mostra i ponticelli, il vano batterie e alcune informazioni utili sul vostro termostato.

1. CODICE DI SICUREZZA SENSI
   Necessario per la connessione al Wi-Fi. Si trova anche sulla Guida di Benvenuto nella confezione.
2. NUMERO MODELLO
   Indica se avete acquistato il modello professionale o quello fai-da-te.
3. CODICE APPLE HOMEKIT
   Il codice a 8 cifre utilizzato per aggiungere il termostato Sensi ad Apple HomeKit.
4. PONTICELLO INTERNO RC/RH
   Tagliare questo solo se si hanno trasformatori RC e RH separati che escono dalla parete.
5. VANO BATTERIE
   Due batterie alcaline AA sono utilizzate per scopi di backup. Quando la barra dell'indicatore della batteria sul display del termostato raggiunge 3 tacche, sostituire queste batterie per mantenere la connettività Wi-Fi.
6. CODICE DATA
   Quando il vostro termostato è stato fabbricato.
7. MAC ID
   Numero univoco che identifica il termostato.

©2020 Emerson Electric Co. Tutti i diritti riservati R-5029.
