Emerson Sensi Smart Wi-Fi programuojamas termostatas ST55 vadovas

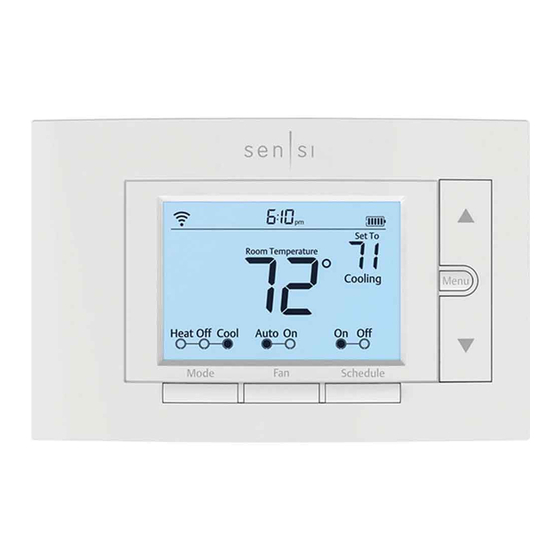

MYGTUKAI IR PIKTOGRAMOS

„Sensi Smart“ termostatas gali būti valdomas per „Wi-Fi“ naudojant „Sensi“ programėlę arba jį galima valdyti prie pat sieninio įrenginio. Išplėstinės funkcijos, tokios kaip termostato nustatymai, planavimas ir įspėjimai el. paštu, pasiekiamos tik per „Sensi“ programėlę.

1. „WI-FI“ BŪSENOS PIKTOGRAMA
   Rodo „Wi-Fi“ ryšio būseną. Kai termostate išjungiate „Wireless Off“ (belaidį ryšį išjungtas), ši piktograma yra tuščia.
2. APŠVIETIMO MYGTUKAS
   Apšviečia termostatą 10 sekundžių
3. LAIKAS
   Rodo esamą laiką.
4. KLAVIATŪROS UŽRAKINIMO PIKTOGRAMA
   Ši piktograma rodo, kad termostatas yra užrakintas. Termostate negalima atlikti jokių pakeitimų. (Galima įjungti tik iš „Sensi“ programėlės).
5. BATERIJOS PIKTOGRAMA
   Kai juostelės sumažėja, nepamirškite pakeisti 2 AA šarminių baterijų termostato priekinės plokštės gale.
6. RODYKLĖ AUKŠTYN MYGTUKAS
   Reguliuoja temperatūros nustatymo tašką arba termostato konfigūraciją.
7. ESAMA NUSTATYTA TEMPERATŪRA
   Esama nustatyta temperatūra, kurią termostatas palaikys.
8. MENIU MYGTUKAS
   Pasiekite termostato konfigūracijas.
9. RODYKLĖ ŽEMYN MYGTUKAS
   Reguliuoja temperatūros nustatymo tašką arba termostato konfigūraciją.
10. ESAMA KAMBARIO TEMPERATŪRA
    Kambario temperatūra prie termostato.
11. GRAFIKO MYGTUKAS
    Įjungia arba išjungia grafiką. (Termostatas vykdo programą, pagrįstą laiko ir temperatūros nustatymais, kai grafikas yra įjungtas).
12. VENTILIATORIAUS MYGTUKAS
    Perjungia ventiliatoriaus režimą iš „Auto“ (automatinis) į „On“ (įjungtas). Palikite ventiliatoriaus režimą „Auto“ (automatinis), kad termostatas galėtų valdyti ventiliatorių, kai reikia.
13. REŽIMO MYGTUKAS
    Perjungia sistemos režimą tarp „Heat“ (šildymas), „Cool“ (vėsinimas), „Off“ (išjungtas) arba „Aux“ (pagalbinis). (Automatinis režimas pasiekiamas tik naudojant „Sensi“ programėlę).

PAGRINDINĖ FUNKCIONALUMAS

Sistemos režimo perjungimas
Paspauskite mygtuką "Mode" (režimas), kad perjungtumėte visus galimus sistemos režimo nustatymus. Kai režimas yra "Off" (išjungtas), termostatas neįjungs jūsų šildymo ar vėsinimo sistemų.

Ventiliatoriaus režimas
Jei norite cirkuliuoti patalpų orapūtę, galite perjungti ventiliatorių į "On" (įjungtas). Grąžinkite ventiliatorių į "Auto" (automatinis), kai norite, kad termostatas valdytų jūsų patalpų orapūtę, kai reikia. Palikus ventiliatorių "On" (įjungtas), orapūtė veiks nuolat.

Vienos temperatūros palaikymas
Jei norite palaikyti vieną temperatūrą, išjunkite "Schedule" (grafikas). Tada sureguliuokite nustatymo tašką naudodami rodyklių aukštyn ir žemyn mygtukus. Termostatas palaikys šią temperatūrą nustatytu režimu, kol vėl įjungsite "Schedule" (grafikas) arba kol vėl sureguliuosite nustatymo tašką naudodami rodyklių aukštyn ir žemyn mygtukus.

Laikinasis palaikymas
Kai jūsų grafikas nustatytas į "On" (įjungtas), jūsų „Sensi“ termostatas valdo jūsų namus pagal laiko ir temperatūros nustatymus esamame grafike. Norėdami laikinai pakeisti temperatūrą, naudokite rodykles aukštyn ir žemyn programėlėje arba termostate. Jūsų „Sensi“ termostatas termostate rodys "Temporarily Set To" ("Laikinai nustatyta į") ir palaikys jūsų naują temperatūrą iki kito suplanuoto nustatymo taško, o minimalus palaikymo laikas yra dvi valandos.

Cirkuliuojantis ventiliatorius
Jei norite cirkuliuoti orą savo namuose naudodami patalpų orapūtės ventiliatorių, galite nustatyti šią funkciją programėlėje arba termostate. Pasirenkamas procentas, nurodantis, kaip dažnai ventiliatorius turėtų veikti kiekvieną valandą. Galite nustatyti 5% žingsnius nuo 10% iki 100%.

PAVYZDYS:
Jei nustatysite cirkuliuojantį ventiliatorių į 50%, ventiliatorius veiks 30 minučių kiekvieną valandą.

Jei per valandą įvyksta kokių nors šildymo / vėsinimo ciklų, jų veikimo laikas atimamas iš bendro ventiliatoriaus veikimo laiko.

Funkcijos nustatymas iš termostato:

1. Paspauskite "Menu" (meniu)
2. Spauskite "Next" (kitas), kol pasieksite "Fn Setup" (Fn sąranka).
3. Naudokite rodyklės aukštyn mygtuką, kad perjungtumėte procentą, kurį norite, kad ventiliatorius veiktų kiekvieną valandą.
4. Paspauskite "Exit" (išeiti)

Išjunkite „Wi-Fi“

Jei prisijungimas prie „Wi-Fi“ nėra galimas, galite išjungti „Wi-Fi“ termostate ir rankiniu būdu nustatyti laiką ir grafiką iš sieninio įrenginio. Norėdami išjungti „Wi-Fi“:

1. Paspauskite "Menu" (meniu).

2. Spauskite "Next" (kitas), kol ekrano viršuje pamatysite "Wireless (Setup)" ("Belaidis ryšys (sąranka)"). Viršuje turėtų mirksėti "On" (įjungtas).

3. Naudokite rodyklės aukštyn arba žemyn mygtuką, kad pakeistumėte į "Off" (išjungtas).

4. Paspauskite "Exit" (išeiti).


RANKINIAI NUSTATYMAI

Laiko nustatymas rankiniu būdu

Prijungus termostatą prie „Wi-Fi“, laikas bus sinchronizuojamas automatiškai. Jei neprisijungiate prie „Wi-Fi“, atlikite šiuos veiksmus, kad nustatytumėte laiką termostate.

1. Išjunkite „Wi-Fi“. (Žr. skyrių "Išjunkite „Wi-Fi“").
2. Paspauskite ir palaikykite mygtuką "Schedule" (grafikas).
3. Ekranas taps tuščias ir viršuje pradės mirksėti laikas. Naudokite rodyklių aukštyn ir žemyn mygtukus, kad perjungtumėte laikus, kol pasieksite tinkamą paros laiką.
4. Paspauskite "Exit" (išeiti).

Grafiko nustatymas

Prijungus termostatą prie „Wi-Fi“, grafikas programuojamas pagal laiką ir temperatūros nustatymus iš „Sensi“ programėlės. Jei nesijungiate prie „Wi-Fi“, atlikite šiuos veiksmus, kad nustatytumėte pagrindinį 7 dienų grafiką su 4 privalomais nustatymo taškais.

(Daugiau patikimų planavimo parinkčių galima tik per „Sensi“ programėlę.)

1. Išjunkite „Wi-Fi“. (Žr. skyrių "Išjunkite „Wi-Fi“").
2. Naudokite mygtuką "Mode" (režimas), kad nustatytumėte, kokio tipo grafikas tai bus: „Heat“ (šildymas) arba „Cool“ (vėsinimas).
3. Paspauskite ir palaikykite mygtuką "Schedule" (grafikas), kol ekrano viršuje pamatysite mirksintį laiką
   1. Jei reikia, sureguliuokite laiką termostate naudodami rodyklių aukštyn ir žemyn mygtukus.
4. Paspauskite "Next" (kitas)
5. Ekrano viduryje pamatysite didelį skaičių. Tai reiškia jūsų nustatymo tašką.
   1. Laikas mirksės ekrano viršuje. Sureguliuokite pirmojo nustatymo taško laiką naudodami rodyklių aukštyn ir žemyn mygtukus.
   2. Paspauskite "Next" (kitas). Mirksės nustatymo taškas. Sureguliuokite nustatymo tašką naudodami rodyklių aukštyn ir žemyn mygtukus.
   3. Paspauskite "Next" (kitas).
   4. Pakartokite a–c veiksmus antram, trečiam ir ketvirtam nustatymo taškams.
6. Paspauskite "Exit" (išeiti).
7. Įsitikinkite, kad termostate "Schedule" (grafikas) nustatytas į "On" (įjungtas).

Grafiko pavyzdys

Jei jums reikia sekti savo laiko ir temperatūros nustatymo taškus, naudokite šią lentelę.

GRAFIKO PAVYZDYS

UŽBAIKITE SAVO GRAFIKĄ

MENIU KONFIGŪRACIJOS

Paspaudus "Menu" (meniu) termostate, galite pakeisti daugybę nustatymų, kad pritaikytumėte termostatą savo konkrečiai sistemai. Žr. toliau pateiktą lentelę, kurioje pateikiamas visas termostato konfigūracijų sąrašas ir ką jos reiškia. Jei pirmą kartą montuojate termostatą ant sienos, labai rekomenduojame atsisiųsti „Sensi“ programėlę ir vadovautis montavimo instrukcijomis.

Tačiau, jei kyla problemų arba norite patikrinti sistemos konfigūracijas, taip pat galite rankiniu būdu sukonfigūruoti termostatą. Sužinokite daugiau apie tai, kaip tinkamai sukonfigūruoti termostatą, ieškodami "configure" ("konfigūruoti") mūsų palaikymo svetainėje adresu sensi.emerson.com/en-us/support.

KONFIGŪRACIJOS MENIU ELEMENTŲ NUORODA

JUNGIMO GNYBTAI

Žemiau rasite termostato pagrindo gnybtų apibrėžimus.

Gnybtų išėjimai ir laidų schemos

* Jei sename termostate iš sienos išeina atskiri RC ir RH laidai, nukirpkite RC / RH trumpiklį termostato gale virš baterijų skyriaus.

**Bendrasis laidas sename termostate gali būti pažymėtas "C" arba "B" arba "X". Norėdami išsiaiškinti, žr. seno termostato savininko vadovą.

Ar laido spalva atitinka termostato gnybtus?

Laido spalva ne visada atitinka termostato raides. Baltas laidas gali būti prijungtas prie "W" gnybto sename termostate arba gali būti prijungtas prie kito gnybto su kita raide. Prieš žymėdami ir nuimdami bet kokius laidus, būtinai nufotografuokite seną termostatą, kuriame matomos laidų spalvos ir gnybtų raidės.

PRIEKINĖS PLOKŠTĖS GALINĖ DALIS

Žemiau pateikiamas „Sensi“ termostato priekinės plokštės galinės dalies vaizdas. Galinėje plokštėje matomi trumpikliai, baterijų skyrius ir naudinga informacija apie jūsų termostatą.

1. „SENSI“ SAUGOS KODAS
   Būtinas norint prisijungti prie „Wi-Fi“. Taip pat rasite sveikinimo vadove pakuotėje.
2. MODELIO NUMERIS
   Parodo, ar įsigijote profesionalų ar „pasidaryk pats“ modelį.
3. „APPLE HOMEKIT“ KODAS
   8 skaitmenų kodas, naudojamas norint pridėti „Sensi“ termostatą prie „Apple HomeKit“.
4. RC / RH VIDINIS TRUMPIKLIS
   Nukirpkite jį tik tuo atveju, jei iš sienos išeina atskiri RC ir RH transformatoriai.
5. BATERIJŲ SKYRIUS
   Dvi AA šarminės baterijos naudojamos atsarginėms kopijoms kurti. Kai termostato ekrane pamatysite, kad baterijos indikatoriaus juosta pasiekia 3 juostas, pakeiskite šias baterijas, kad išlaikytumėte „Wi-Fi“ ryšį.
6. DATOS KODAS
   Kada buvo pagamintas jūsų termostatas.
7. MAC ID
   Unikalus numeris, identifikuojantis termostatą.

©2020 „Emerson Electric Co.“ Visos teisės saugomos R-5029.
