Samsung HW-Q930C, HW-Q800C - Soundbar-käyttöohje

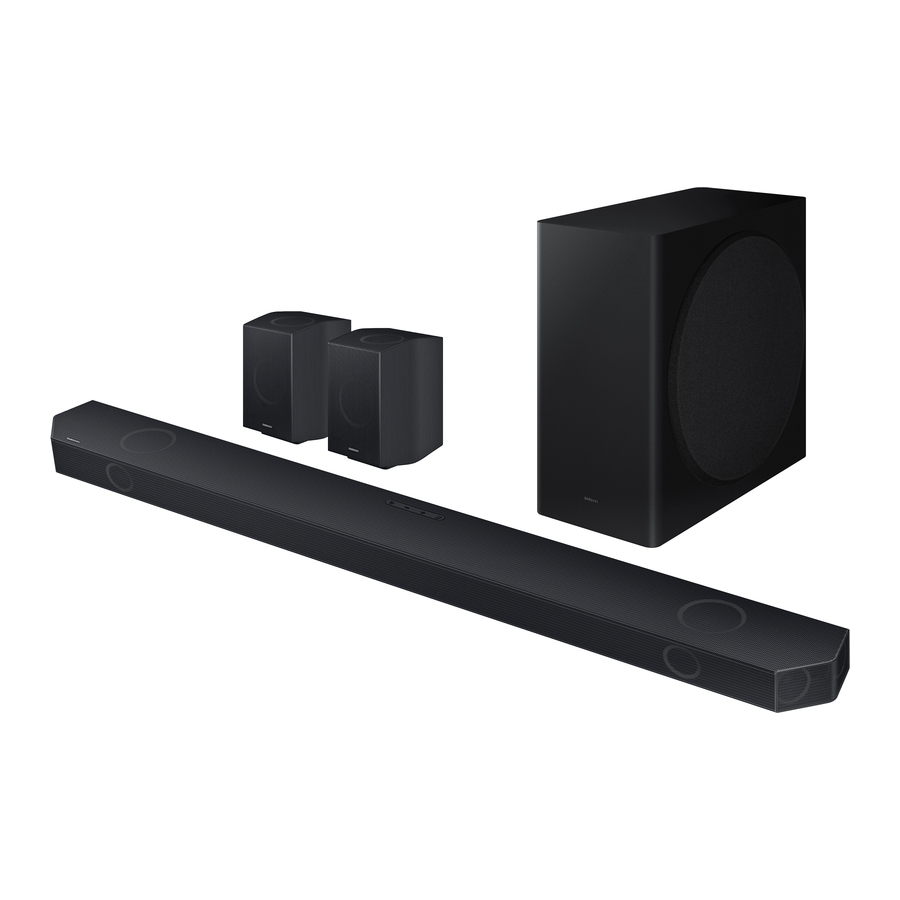

KOMPONENTTIEN TARKISTAMINEN

• Soundbar-pääyksikkö
• Soundbar-kaukosäädin
• Paristot
• Subwoofer
• Tilaäänikaiutin x2 (vasen/oikea, vain HW-Q930C-mallissa)
• HW-Q930C: Virtajohto X 4 (Subwoofer, Tilaäänikaiutin, Soundbar)
• HW-Q800C: Virtajohto X 2 (Subwoofer, Soundbar)
• HDMI-kaapeli
• Seinäkiinnitysohje
• Pidike-ruuvi X 2
• Ruuvi (M4 x L10) X 2
• Kiinnike-seinäkiinnitys X 2
• Kumi-jalka X 4

HUOMAUTUS

• Lisätietoja virtalähteestä ja virrankulutuksesta on tuotteeseen kiinnitetyssä etiketissä. (Etiketti: Soundbar-pääyksikön takana)
• Jos haluat ostaa lisäkomponentteja tai valinnaisia kaapeleita, ota yhteyttä Samsungin huoltokeskukseen tai Samsungin asiakaspalveluun.
• Virtajohtojen määrä voi vaihdella mallin mukaan.

TUOTTEEN YLEISKATSAUS

Soundbarin yläpaneeli

	(Multi Function) (monitoiminto) Painike Valmiustilassa paina (Multi Function) (monitoiminto) painiketta käynnistääksesi Soundbarin. Paina (Multi Function) (monitoiminto) painiketta vaihtaaksesi tulolähdettä.
	(Mic On/Off) Button (mikrofonin päälle/pois-painike) Paina painiketta kytkeäksesi mikrofonin päälle tai pois päältä. Kun mikrofoni on pois päältä, LED-merkkivalo palaa punaisena.

Soundbarin alapaneeli

	POWER (virta) Liitä Soundbarin AC-virtajohto.
	SERVICE (huolto) Liitä USB-tallennuslaite päivittääksesi tuotteen ohjelmiston.
	DIGITAL AUDIO IN (OPTICAL) (digitaalinen äänitulo (optinen)) Liitä ulkoisen laitteen digitaaliseen (optiseen) lähtöön.
	HDMI Syöttää digitaalisia video- ja äänisignaaleja samanaikaisesti HDMI-kaapelilla. Liitä ulkoisen laitteen HDMI-lähtöön.
	HDMI TO TV (eARC/ARC) Liitä television HDMI-liitäntään.

SOUNDBARIN LIITTÄMINEN

Virran ja yksiköiden liittäminen

• LINK-LED-merkkivalo lakkaa vilkkumasta ja palaa tasaisen sinisenä, kun Soundbarin ja Subwooferin, tilaäänikaiuttimien välille on muodostettu yhteys.

LANGALLISEN YHTEYDEN KÄYTTÖ

	HDMI-kaapeli
	Optinen kaapeli (ei sisälly toimitukseen)

Liittäminen HDMI-kaapelilla (ulkoinen laite (HDMI) / TV ARC/eARC)

Liittäminen optisella kaapelilla (D.IN)

HUOMAUTUS

• Kun television ääntä ei toisteta, paina (Multi Function) (monitoiminto) painiketta Soundbarin yläosassa tai (Source) (lähde) painiketta kaukosäätimessä valitaksesi "D.IN"-tilan. Näyttöön tulee "D.IN" ja "TV ARC/ eARC" peräkkäin, ja television ääni toistetaan.
• Suositeltava kaapeli on Premium High Speed HDMI Cable with Ethernet, jonka HDMI.org on sertifioinut.
• Kun käytät optista kaapelia ja liittimissä on suojukset, muista poistaa suojukset.

Q-Symphony-toiminnon käyttäminen

Kun Soundbar on yhdistetty Samsung-televisioon, joka tukee Q-Symphony-toimintoa, voit toistaa ääntä samanaikaisesti Soundbarin ja television kautta. Jos käytät Q-Symphony-toimintoa, televisiossa toistettava tilaääni mahdollistaa rikkaamman ja kolmiulotteisemman tilaääniefektin.

Kun Soundbar on yhdistetty, televisioon ilmestyy "TV+Soundbar"-valikko.
(Asetukset () → Kaikki asetukset () → Ääni → Äänen ulostulo)

SpaceFit Soundin käyttäminen

Tämä toiminto analysoi käyttäjän kuuntelutilan Soundbarin mikrofonilla ja tarjoaa optimaalisen äänen tilaan. Äänen optimointi etenee automaattisesti.

LANGATTOMAN YHTEYDEN KÄYTTÖ

Yhdistäminen Bluetoothin kautta

Mitä eroa on BT READY ja BT PAIRING -tilojen välillä?

• BT READY: Tässä tilassa voit yhdistää uudelleen minkä tahansa Samsung-television tai mobiililaitteen, joka on yhdistetty aiemmin.
• BT PAIRING: Tässä tilassa voit yhdistää uuden laitteen Soundbariin.
  (Paina PAIR (pari) painiketta Soundbarin kaukosäätimessä tai pidä painettuna (Mic On/Off) (mikrofonin päälle/pois) painiketta Soundbarin yläosassa yli 5 sekuntia, kun Soundbar on "BT"-tilassa.)

HUOMAUTUS

• Jos Bluetooth-laitetta yhdistettäessä kysytään PIN-koodia, anna <0000>.

Yhdistäminen Wi-Fi:n kautta (langaton verkko)

• Soundbarin yhdistäminen mobiililaitteeseen langattoman verkon (Wi-Fi) kautta edellyttää SmartThings-sovellusta.
  1. Yhdistä mobiililaitteesi (älypuhelin, tabletti jne.) samaan Wi-Fi-verkkoon, johon televisio on yhdistetty.
  2. Asenna ja käynnistä SmartThings-sovellus mobiililaitteellasi (älypuhelin, tabletti jne.).
  3. Yhdistä Soundbar Wi-Fi-verkkoosi noudattamalla mobiililaitteen sovellusnäytön ohjeita.

VIANMÄÄRITYS

Tarkista seuraavat asiat ennen avun pyytämistä.

Soundbar ei käynnisty.

• Tarkista, onko Soundbarin virtajohto kunnolla kiinni pistorasiassa.

Kun subwoofer tai tilaäänikaiuttimet eivät yhdisty automaattisesti

1. Sammuta Soundbar-pääyksikkö.
2. Paina ja pidä painettuna ID SET -painiketta subwooferin ja tilaäänikaiuttimien takana vähintään 5 sekuntia.
   • Tilaäänikaiuttimia ei välttämättä toimiteta mallista riippuen.

Subwoofer

Tilaäänikaiutin (vain HW-Q930C)

3. Paina ylös-painiketta kaukosäätimessä 5 sekunnin ajan.

4. Tarkista, palaako LINK-LED tasaisen sinisenä (yhteys valmis).
   • LINK-LED-merkkivalo lakkaa vilkkumasta ja palaa tasaisen sinisenä, kun Soundbarin ja Subwooferin, tilaäänikaiuttimien välille on muodostettu yhteys.

Soundbar toimii epävakaasti.

• Irrota virtajohto ja kytke se sitten uudelleen.
• Yritä uudelleen tuotteen alustamisen jälkeen.
• Jos signaalia ei ole, Soundbar sammuu automaattisesti tietyn ajan kuluttua. Kytke virta päälle.

Kaukosäädin ei toimi

• Suuntaa kaukosäädin suoraan soundbariin.
• Vaihda paristot uusiin.

Soundbarin merkkivalo palaa tasaisen punaisena.

• Mikrofoni on kytketty pois päältä. Kytke mikrofoni päälle.

Soundbarista ei tule ääntä.

• Soundbarin äänenvoimakkuus on liian alhainen tai mykistetty. Säädä äänenvoimakkuutta.
• Kun ulkoinen laite (STB, Bluetooth-laite, mobiililaite jne.) on yhdistetty, säädä ulkoisen laitteen äänenvoimakkuutta.
• Valitse television äänentoistoa varten Soundbar. (Samsung TV: Aloitus ( ) → Valikko → Asetukset () → Kaikki asetukset () → Ääni → Äänen ulostulo → Valitse Soundbar)
• Irrota kaapeli Soundbarista ja liitä se sitten uudelleen.

Subwooferista tai tilaäänikaiuttimista ei tule ääntä.

• Tarkista, palaako LED-valo Subwooferin ja Tilaäänikaiuttimien takana sinisenä. Yhdistä se uudelleen, kun sininen LED vilkkuu tai punainen LED palaa.

Jos televisiota ei ole yhdistetty HDMI TO TV (eARC/ARC) -liitännän kautta

• Tarkista, onko HDMI-kaapeli kytketty oikein ARC-liitäntään.
• Yhteys ei välttämättä ole mahdollinen yhdistetyn ulkoisen laitteen (digisovitin, pelikonsoli jne.) vuoksi. Yhdistä Soundbar suoraan.
• HDMI-CEC ei ehkä ole aktivoitu televisiossa. Kytke CEC päälle television valikosta. (Samsung TV: Aloitus () → Valikko → Asetukset ( ) → Kaikki asetukset ( ) → Yhteys → Ulkoisen laitteen hallinta → Anynet+ (HDMI-CEC) PÄÄLLE)

Soundbar ei yhdisty Bluetoothin kautta.

• Kun yhdistät uutta laitetta, vaihda "BT PAIRING" (BT-pariliitos) -tilaan yhteyden muodostamista varten. (Paina PAIR (pari) painiketta kaukosäätimessä tai paina (Mic On/Off) (mikrofonin päälle/pois) painiketta rungossa vähintään 5 sekunnin ajan.)
• Yhdistä se uudelleen poistettuasi Bluetooth-kaiutinluettelon yhdistettävästä laitteesta. (Samsung TV: Aloitus ( ) → Valikko → Asetukset ( ) → Kaikki asetukset ( ) → Ääni → Äänen ulostulo → Bluetooth-kaiutinluettelo)

Ääni katkeaa, kun yhteys on muodostettu Bluetoothin kautta.

• Jotkin laitteet voivat aiheuttaa radiohäiriöitä, jos ne sijaitsevat liian lähellä Soundbaria. esim. mikroaaltouunit, langattomat reitittimet jne.
• Jos Bluetoothin kautta yhdistetty laitteesi siirtyy liian kauas soundbarista, se voi aiheuttaa äänen katkeamisen. Siirrä laite lähemmäs soundbaria.
• Jos jokin kehon osa on kosketuksissa Bluetooth-lähetin-vastaanottimen kanssa tai tuote on asennettu metallisiin huonekaluihin, ääni voi katketa. Tarkista asennusympäristö ja käyttöolosuhteet.

Soundbar ei yhdisty Wi-Fi-verkkoon.

• Varmista, että langaton reititin on päällä, ja yhdistä sitten langaton reititin uudelleen uudelleenkäynnistyksen jälkeen.
• Soundbar ei yhdisty, jos langaton signaali on liian heikko. Yritä siirtää reititin lähemmäs soundbaria tai poistaa esteitä, jotka ovat soundbarin ja reitittimen välissä, jos mahdollista.

Soundbar ei käynnisty automaattisesti television mukana.

• Kun sammutat Soundbarin televisiota katsellessasi, virran synkronointi television kanssa on poistettu käytöstä. Sammuta ensin televisio.
