D-Link DSR-150 - Vodič za brzi početak 8-portnog Fast Ethernet VPN usmjerivača

Raspakiravanje proizvoda

Otvorite transportnu kutiju i pažljivo raspakirajte njezin sadržaj. Molimo pogledajte popis pakiranja koji se nalazi u sljedećim informacijama kako biste bili sigurni da su svi predmeti prisutni i neoštećeni. Ako neki predmet nedostaje ili je oštećen, obratite se lokalnom D-Link prodavaču za zamjenu.

• Jedan (1) DSR-150 Wireless Services Router Appliance
• Jedan (1) 12V/1.5A adapter za napajanje
• Jedan (1) konzolni kabel (RJ45-to-DB9 kabel)
• Jedan (1) Ethernet (CAT5 UTP/Straight Through) kabel

Pregled proizvoda

Ovo poglavlje pruža detaljne opise uređaja DSR-150 i njegovih komponenti.

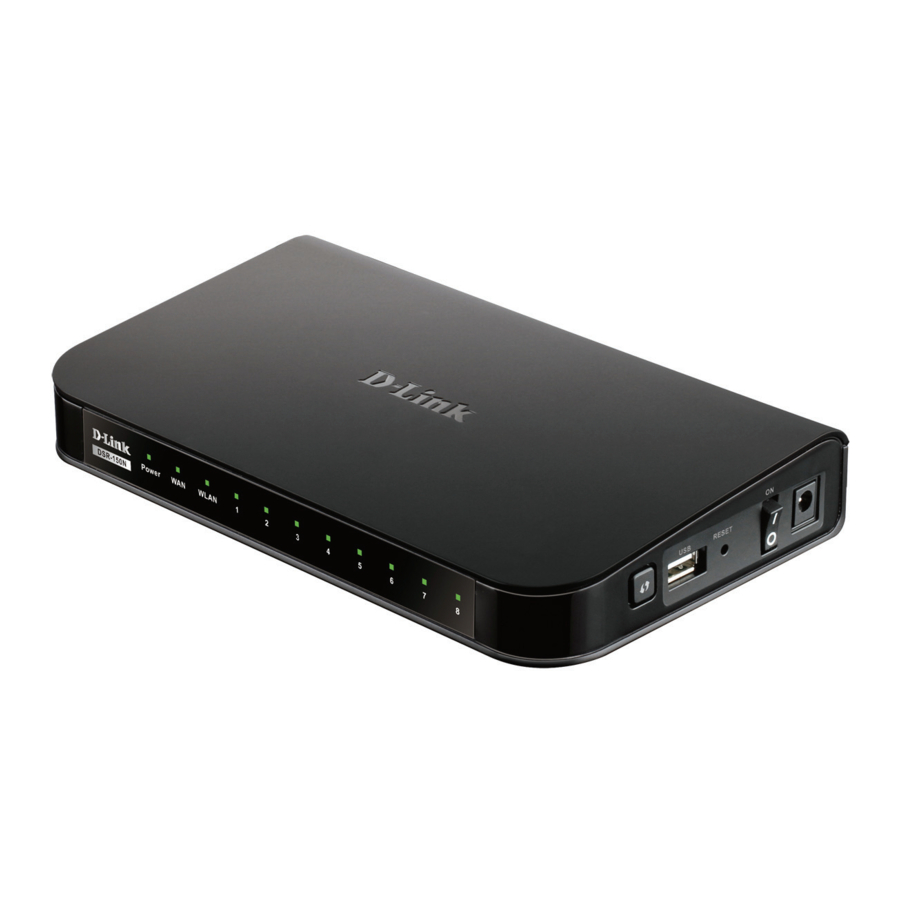

DSR-150 prednja ploča: LED diode statusa uređaja

LED diode odražavaju trenutni status uređaja. LED dioda napajanja (A) će nastaviti treptati tijekom razdoblja pokretanja uređaja. Cijeli proces pokretanja trajat će oko 1 minute i uređaj možda neće odgovoriti na zahtjeve korisnika tijekom tog vremena. Nakon završetka pokretanja, LED dioda napajanja (A) će se promijeniti u stalno zelenu. Ako želite ponovno pokrenuti uređaj u nekim slučajevima, preporučujemo da pričekate nekoliko sekundi između isključivanja i uključivanja uređaja. Značenje i status svakog LED indikatora prikazani su u donjoj tablici:

Tablica 1: Opis statusa LED dioda DSR-150

DSR-150 bočni pogled: gumbi uređaja

Slika 2: DSR-150 Bočni pogled

Tablica 2: Opis bočnih gumba DSR-150

DSR-150 stražnji pogled: sučelja uređaja

Slika 3: DSR-150 Stražnji pogled

Tablica 3: Opis stražnjeg sučelja DSR-150

DSR-150 Zadane postavke sučelja

Tablica 4: Zadane postavke sučelja

Napomena: D-Link Services Routers prema zadanim postavkama dopuštaju pristup Web GUI-u samo s LAN i WLAN sučelja iz sigurnosnih razloga.

Instaliranje i povezivanje uređaja

Ovo poglavlje opisuje kako spojiti kabele i napajanje na uređaj.

Prije nego što počnete

Pridržavajte se sljedećih mjera opreza kako biste spriječili isključivanja, kvarove opreme i ozljede:

• Prije instalacije uvijek provjerite je li napajanje isključeno.
• Provjerite ima li prostorija u kojoj koristite uređaj odgovarajuću cirkulaciju zraka i da temperatura prostorije NE prelazi 40˚C (104˚F).
• Ostavite 1 metar (3 stope) slobodnog prostora ispred i iza uređaja.
• NEMOJTE postavljati uređaj u okvir stalka za opremu koji blokira otvore za zrak sa strane kućišta. Provjerite imaju li zatvoreni stalci ventilatore i bočne strane s otvorima.
• Prije instalacije ispravite ove opasne uvjete: vlažni ili mokri podovi, curenja, neuzemljeni ili istrošeni kabeli za napajanje ili nedostajuća sigurnosna uzemljenja.

Spajanje napajanja i uključivanje/isključivanje uređaja

Za spajanje napajanja na uređaj, priključite AC/DC adapter za napajanje (isporučen s kutijom) u DC utičnicu za napajanje sa strane uređaja.

Napomena: Preporučujemo korištenje zaštite od prenapona za priključak napajanja.

Za uključivanje uređaja DSR-150 pritisnite gumb za napajanje sa strane uređaja. Za isključivanje uređaja ponovno pritisnite gumb za napajanje i gumb za napajanje će se vratiti u nepritisnuti položaj.

Povezivanje uređaja na mrežu

Ovaj odjeljak pruža osnovno znanje o tome kako povezati DSR-150 na mrežu.
Potrebni kabeli za povezivanje i koraci prikazani su u nastavku.

1. Spojite RJ-45 kabel s porta označenog s WAN na vanjski usmjerivač. Port WAN je unaprijed dodijeljen WAN mrežnom segmentu.
2. Spojite RJ-45 kabel s porta označenog s LAN (1-8) na preklopnik u LAN mrežnom segmentu.
3. Spojite RJ45-to-DB9 kabel s konzolnog porta za CLI (Command Line Interface) pristup upravljanju.

Slika 4: Primjer osnovnog kabliranja

Početno konfiguriranje uređaja

DSR-150 unaprijed instalira softver usmjerivača usluga i spreman je za daljnju konfiguraciju nakon završetka pokretanja. Iako je uređaj unaprijed konfiguriran sa zadanim tvorničkim postavkama koje vam omogućuju inicijalizaciju veza s uređajem, ipak vam toplo preporučujemo da prilagodite konfiguracije za svoje specifične mrežne zahtjeve.

Korištenje web korisničkog sučelja

Da biste koristili web korisničko sučelje (WebUI) za upravljanje DSR-150, radna stanica s koje upravljate uređajem mora biti u istoj podmreži kao i uređaj.

Tablica 5: Kompatibilnost preglednika

Browser (Preglednik)		Version (Verzija)
	Microsoft Internet Explorer	6.0 and Later (6.0 i novije)
	Mozilla Firefox	3.5 and Later (3.5 i novije)
	Netscape Navigator	9.0 and Later (9.0 i novije)
	Apple Safari	4.0 and Later (4.0 i novije)
	Google Chrome	3.0 and Later (3.0 i novije)

Za pristup uređaju putem WebUI:

1. Povežite svoju radnu stanicu na port označen s LAN (1-8), koji je unaprijed dodijeljen LAN-u.
2. Provjerite je li vaša radna stanica omogućena za DHCP klijenta ili konfigurirana sa statičkom IP adresom u podmreži 192.168.10.0/24.

   Napomena: Onemogućite softver za blokiranje skočnih prozora ili dodajte IP adresu za upravljanje http://192.168.10.1 na popis dopuštenih vašeg blokatora skočnih prozora.
3. Pokrenite svoj preglednik; unesite IP adresu za LAN sučelje. (Zadana tvornička IP adresa je http://192.168.10.1), zatim pritisnite Enter.

   Slika 5. Adresa preglednika
4. Prijavite se na web sučelje Services Routera. Zadane informacije za prijavu su:
   Username (Korisničko ime): admin
   Password (Lozinka): admin

   Slika 6. Poruka za provjeru autentičnosti

Korištenje konzolne veze (RJ45-to-DB9 DCE)

Services Router pruža serijski port koji omogućuje vezu s računalom ili terminalom za nadzor i konfiguriranje uređaja. Ovaj port je RJ-45 konektor, implementiran kao oprema za prijenos podataka (DCE).

Za korištenje konzolnog porta potrebna vam je sljedeća oprema:

1. Terminal ili računalo sa serijskim portom i mogućnošću emulacije terminala.
2. RJ45-to-DB9 RS-232 sa ženskim konektorom. (Već uključeno u popis pakiranja)
3. Ako vaše prijenosno računalo ili računalo nema RS-232 konektor, potreban je pretvarač.

Napomena: DSR-150 ne dolazi s RS-232 pretvaračem i to se mora kupiti zasebno.

Za uspostavljanje konzolne veze:

1. Uključite RJ-45 konektor isporučenog RJ45-to-DB9 kabela izravno u konzolni port na Services Routeru.
2. Spojite drugi kraj kabela na terminal ili na serijski konektor računala koje pokreće softver za emulaciju terminala. Postavite softver za emulaciju terminala na sljedeće:
   • Baud rate (Brzina prijenosa): 115200
   • Data bits (Bitovi podataka): 8
   • Parity (Paritet): None (Nema)
   • Stop bits (Zaustavni bitovi): 1
   • Flow control (Kontrola protoka): None (Nema)
3. Ako ste ispravno postavili terminal, slijedeći prethodne upute u odjeljku "Spajanje napajanja i uključivanje/isključivanje uređaja" i uključite uređaj, redoslijed pokretanja trebao bi se pojaviti u terminalu.
4. Nakon što se redoslijed pokretanja dovrši, prikazuje se naredbeni redak, uređaj je spreman za konfiguriranje.

Završetak konfiguracije

Nakon početnog postavljanja, trebali biste se obratiti pratećim publikacijama koje se nalaze u PDF formatu na http://support.dlink.ca za više informacija o tome kako započeti konfiguriranje uređaja DSR-150.

Korisnički priručnik za D-Link Services Router
Ovaj dokument opisuje opći rad i kontrolu firmvera Services Routera koji pokreće i kontrolira hardver serije Services Router. Uključuje primjere kako izvršiti tipične administrativne zadatke kao što je postavljanje VPN-a i kako koristiti seriju Services Router u različitim scenarijima.

Referentni vodič za zapisnike D-Link Service Routera
Ovaj dokument opisuje sve poruke zapisnika koje bi mogao generirati Services Router tijekom rada sustava.

Referentni vodič za CLI D-Link Services Routera
Ovaj dokument opisuje sve dostupne tekstualne naredbe koje se mogu koristiti na RJ45-to-DB9 konzoli ili SSH sučelju za konfiguriranje Services Routera tijekom rada sustava.

Dodatne informacije

Dodatna pomoć dostupna je putem D-Link ureda diljem svijeta navedenih u dodatku Korisničkog priručnika ili online. Za više informacija o D-Link sigurnosnim proizvodima ili marketinškim informacijama, posjetite web stranicu http://mydsr.dlink.com.tw; za bilo kakve probleme s podrškom, posjetite web stranicu http://support.dlink.com.tw, koja će vas preusmjeriti na odgovarajuću lokalnu D-Link web stranicu.

Tehnička podrška

Ovaj vodič je samo za prvu konfiguraciju. Molimo pogledajte korisnički priručnik za više informacija ili posjetite http://www.mydlink.com za više informacija. Također nas slobodno kontaktirajte. Kupci iz SAD-a i Kanade mogu kontaktirati D-Link tehničku podršku putem naše web stranice.

USA (SAD)
http://support.dlink.com

Canada (Kanada)
http://support.dlink.ca

Version 2.00(CA)_90x130

May 26, 2015

29072600DSR1501

Copyright ©2015 All rights reserved. D-Link and the D-Link logo are registered trademarks of D-Link Corporation or its subsidiaries. Other trademarks are the property of their respective owners. Maximum wireless signal rate derived from IEEE Standard 802.11g and 802.11n specifications. Actual data throughput will vary. Network conditions and environmental factors, including volume of network traffic, building materials and construction, and network overhead, lower actual data throughput rate. Environmental factors will adversely affect wireless signal range. Product specifications, size and shape are subject to change without notice, and actual product appearance may differ from that depicted on the packaging. Visit dlink.com (US) or dlink.ca (Canada) for more details.
