D-Link DSR-150 - 8 portli Fast Ethernet VPN routeriga tezkor ishga tushirish bo'yicha qo'llanma
- 1 Mahsulotni qutidan chiqarish
- 2 Mahsulotga umumiy nuqtai
- 3 DSR-150 yon ko'rinishi: qurilma tugmalari
- 4 DSR-150 orqa ko'rinishi: qurilma interfeyslari
- 5 DSR-150 standart interfeys sozlamalari
- 6 Qurilmani o'rnatish va ulash
- 7 Qurilmani dastlabki sozlash
- 8 Texnik yordam
- 9 Havolalar
- 10 Qo'llanmani yuklab olish
- 11 Boshqa tillarda
Mahsulotni qutidan chiqarish
Yetkazib berish qutisini oching va uning ichidagi narsalarni ehtiyotkorlik bilan chiqarib oling. Barcha elementlar mavjud va shikastlanmaganligiga ishonch hosil qilish uchun quyidagi ma'lumotlarda joylashgan qadoqlash ro'yxati bilan tanishing. Agar biron bir element etishmayotgan yoki shikastlangan bo'lsa, almashtirish uchun mahalliy D-Link sotuvchingizga murojaat qiling.
- Bitta (1) DSR-150 simsiz xizmatlar routeri qurilmasi
- Bitta (1) 12V/1.5A quvvat adapteri
- Bitta (1) konsol kabeli (RJ45-dan DB9 kabeliga)
- Bitta (1) Ethernet (CAT5 UTP/To'g'ri o'tkazgich) kabeli

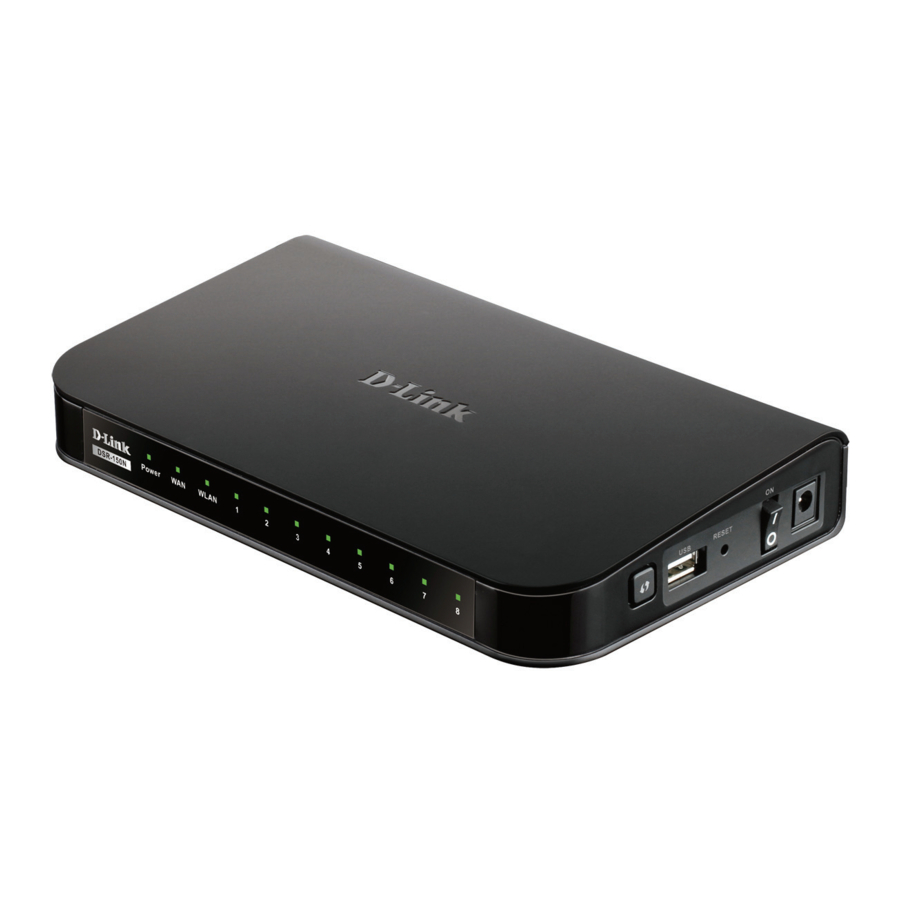

Mahsulotga umumiy nuqtai
Ushbu bobda DSR-150 qurilmasi va uning komponentlarining batafsil tavsifi keltirilgan.
DSR-150 old panel: qurilma holati LEDlari
LEDlar qurilmaning joriy holatini aks ettiradi. Quvvat LEDi (A) qurilma ishga tushirilganda miltillab turadi. Butun ishga tushirish jarayoni taxminan 1 daqiqa davom etadi va qurilma bu vaqt ichida foydalanuvchilarning so'rovlariga javob bermasligi mumkin. Ishga tushirish tugallangandan so'ng, quvvat LEDi (A) doimiy yashil rangga aylanadi. Agar siz qurilmani ba'zi holatlar uchun qayta ishga tushirmoqchi bo'lsangiz, qurilmani o'chirish va yoqish o'rtasida bir necha soniya kutishni tavsiya qilamiz. Har bir LED indikatorining ma'nosi va holati quyidagi jadvalda ko'rsatilgan:
1-jadval: DSR-150 LED holati tavsifi
| Element | LED indikatorlari | Rang | Holat | Tavsif |
| A | Quvvat (Power) | Yashil (Green) | Doimiy yashil (Solid Green) | Quvvat yoqilgandan so'ng tugallanish |
| O'chirilgan (Light Off) | Qurilma o'chirilgan yoki quvvatni yoqish jarayonida | |||
| B | Internet | Yashil (Green) | Doimiy yashil (Solid Green) | Aloqa o'rnatildi (Link is up) |
| Miltillovchi yashil (Blinking Green) | Ushbu portda faollik mavjud (There are activities on this port) | |||
| O'chirilgan (Light Off) | Aloqa uzildi (Link is down) | |||
| C | LAN | Yashil (Green) | Doimiy yashil (Solid Green) | Aloqa o'rnatildi (Link is up) |
| Miltillovchi yashil (Blinking Green) | Ushbu portda faollik mavjud (There are activities on this port) | |||
| O'chirilgan (Light Off) | Aloqa uzildi (Link is down) |
DSR-150 yon ko'rinishi: qurilma tugmalari
2-rasm: DSR-150 yon ko'rinishi
2-jadval: DSR-150 yon tugmasi tavsifi
| Element | Funksiya | Tavsif |
| A | USB porti (1) | U USB 2.0 standartiga mos keladi va USB 1.1 bilan ham mos keladi. Endi biz ushbu USB porti orqali quyidagi funksiyalarni qo'llab-quvvatlaymiz:
|
| B | Qayta o'rnatish (Reset) tugmasi | Qurilmani qayta o'rnatish uchun uzoq vaqt bosing |
| C | Yoqish/o'chirish (Power on/off) tugmasi | Qurilmani yoqish uchun ushbu tugmani bosing |
| D | Quvvat uyasi (Power jack) | DC quvvat uyasi |
DSR-150 orqa ko'rinishi: qurilma interfeyslari
3-rasm: DSR-150 orqa ko'rinishi
3-jadval: DSR-150 orqa interfeysi tavsifi
| Element | Funksiya | Tavsif |
| A | Fast Ethernet LAN porti (1-8) | U kompyuterlar, kommutatorlar va hublar kabi Ethernet qurilmalarini ulaydi |
| B | Fast Ethernet WAN porti (1) | Internet uchun kabel yoki DSL modemini ulash uchun ishlatiladigan bitta avtomatik MDI/MDIX WAN porti. |
| C | Konsol porti (1) | U RJ45-dan DB9 konsol kabeli orqali buyruq satri interfeysiga (CLI) kirish uchun ishlatiladi. |
DSR-150 standart interfeys sozlamalari
4-jadval: Standart interfeys sozlamalari
| Ethernet interfeysi | Interfeys turi | IP manzil | Veb-ga asoslangan boshqaruv | DHCP serveri |
| LAN (1-8) WLAN | Statik IP | 192.168.10.1 | Yoqilgan (Enabled) | Yoqilgan (Enabled) |
| WAN | DHCP mijoz (client) | 0.0.0.0 | O'chirilgan (Disabled) | O'chirilgan (Disabled) |
Eslatma: D-Link xizmatlar routerlari xavfsizlik nuqtai nazaridan faqat LAN va WLAN interfeyslaridan Web GUIga kirishga ruxsat beradi.
Qurilmani o'rnatish va ulash
Ushbu bobda kabellarni ulash va qurilmaga quvvat berish haqida ma'lumot berilgan.
Boshlashdan oldin
O'chirishlar, uskunaning ishdan chiqishi va shikastlanishlarning oldini olish uchun quyidagi ehtiyot choralariga rioya qiling:
- O'rnatishdan oldin har doim quvvat manbai uzilganligini tekshiring.
- Qurilmani ishlatadigan xonada havo aylanishi yetarli ekanligiga va xona harorati 40˚C (104˚F) dan oshmasligiga ishonch hosil qiling.
- Qurilmaning old va orqa tomonida 1 metr (3 fut) bo'sh joy qoldiring.
- Qurilmani shassi yon tomonlaridagi havo teshiklarini to'sib qo'yadigan uskunalar tokchasiga o'rnatmang. Yopiq tokchalarda fanatlar va panjarali yon tomonlar bo'lishini ta'minlang.
- O'rnatishdan oldin ushbu xavfli sharoitlarni tuzating: nam yoki ho'l pollar, oqishlar, yerga ulanmagan yoki eskirgan quvvat kabellari yoki xavfsizlik asoslari yo'qligi.
Quvvatni ulash va qurilmani yoqish/o'chirish
Qurilmaga quvvat ulash uchun, iltimos, AC/DC quvvat adapterini (quti bilan birga yetkazib beriladi) qurilma yonidagi DC quvvat uyasiga ulang.
Eslatma: Quvvat ulanishi uchun kuchlanish stabilizatoridan foydalanishni tavsiya qilamiz.
DSR-150 qurilmasini yoqish uchun, iltimos, qurilma yonidagi quvvat tugmasini bosing. Qurilmani o'chirish uchun, iltimos, quvvat tugmasini yana bosing va quvvat tugmasi bosilmagan holatga qaytadi.
Qurilmani tarmoqqa ulash
Ushbu bo'limda DSR-150ni tarmoqqa qanday ulash haqida asosiy ma'lumotlar berilgan.
Kerakli ulanish kabellari va qadamlari quyida ko'rsatilgan.
- WAN deb belgilangan portdan tashqi routerga RJ-45 kabelini ulang. WAN porti WAN tarmoq segmentiga oldindan ajratilgan.
- LAN (1-8) deb belgilangan portdan LAN tarmoq segmentidagi kommutatorga RJ-45 kabelini ulang.
- CLI (Buyruq satri interfeysi) boshqaruviga kirish uchun konsol portidan RJ45-dan DB9 kabelini ulang.
4-rasm: Asosiy kabellash namunasi
Qurilmani dastlabki sozlash
DSR-150 xizmatlar routeri dasturiy ta'minotini oldindan o'rnatadi va ishga tushirish tugallangandan so'ng qo'shimcha sozlashga tayyor. Qurilma sizga qurilmaga ulanishni ishga tushirishga imkon beruvchi zavod standart sozlamalari bilan oldindan sozlangan bo'lsa-da, biz sizga o'ziga xos tarmoq talablaringiz uchun sozlamalarni moslashtirishni tavsiya qilamiz.
Veb-foydalanuvchi interfeysidan foydalanish
DSR-150ni boshqarish uchun Veb-foydalanuvchi interfeysidan (WebUI) foydalanish uchun, qurilmani boshqarayotgan ish stantsiyasi qurilma bilan bir xil subnetda bo'lishi kerak.
5-jadval: Brauzerning mosligi
| Brauzer | Versiya | |
 | Microsoft Internet Explorer | 6.0 va undan keyingi versiyalar |
 | Mozilla Firefox | 3.5 va undan keyingi versiyalar |
 | Netscape Navigator | 9.0 va undan keyingi versiyalar |
 | Apple Safari | 4.0 va undan keyingi versiyalar |
 | Google Chrome | 3.0 va undan keyingi versiyalar |
Qurilmaga WebUI bilan kirish uchun:
- Ish stantsiyangizni LANga oldindan ajratilgan LAN (1-8) deb belgilangan portga ulang.
- Ish stantsiyangiz DHCP mijozi yoqilganligiga yoki 192.168.10.0/24 subnetida statik IP manzil bilan sozlanganligiga ishonch hosil qiling.
Eslatma: Qalqib chiquvchi oynalarni blokirovka qilish dasturini o'chiring yoki boshqaruv IP manzilini http://192.168.10.1 qalqib chiquvchi oynalarni blokirovka qilish dasturining ruxsat berilgan ro'yxatiga qo'shing. - Brauzeringizni ishga tushiring; LAN interfeysi uchun IP manzilini kiriting. (Zavod standart IP manzili http://192.168.10.1), so'ngra Enter tugmasini bosing.
![Browser Address]( "D-Link - DSR-150 - Brauzer manzili")
5-rasm. Brauzer manzili - Xizmatlar routerining veb-interfeysiga kiring. Standart kirish ma'lumotlari:
Foydalanuvchi nomi (Username): admin
Parol (Password): admin
![Authentication Message]( "D-Link - DSR-150 - Autentifikatsiya xabari")
6-rasm. Autentifikatsiya xabari
Konsol ulanishidan foydalanish (RJ45-dan DB9 DCE)
Xizmatlar routeri qurilmani kuzatish va sozlash uchun kompyuter yoki terminalga ulanishni ta'minlaydigan ketma-ket portni taqdim etadi. Ushbu port RJ-45 ulagichi bo'lib, ma'lumot uzatish terminali uskunalari (DCE) ulanishi sifatida amalga oshiriladi.
Konsol porti ulanishidan foydalanish uchun sizga quyidagi uskunalar kerak bo'ladi:
- Ketma-ket portga ega bo'lgan va terminalni emulyatsiya qilish qobiliyatiga ega bo'lgan terminal yoki kompyuter.
- Ayol ulagichi bilan RJ45-dan DB9 RS-232. (Qadoqlash ro'yxatiga allaqachon kiritilgan)
- Agar noutbuk yoki kompyuteringizda RS-232 ulagichi bo'lmasa, konvertor kerak bo'ladi.
Eslatma: DSR-150 RS-232 konvertori bilan birga kelmaydi va ularni alohida sotib olish kerak.
Konsol ulanishini o'rnatish uchun:
- Yetkazib berilgan RJ45-dan DB9 kabelining RJ-45 ulagichini to'g'ridan-to'g'ri xizmatlar routeridagi konsol portiga ulang.
- Kabelning boshqa uchini terminalga yoki terminalni emulyatsiya qilish dasturini ishlayotgan kompyuterning ketma-ket ulagichiga ulang. Terminalni emulyatsiya qilish dasturini quyidagicha sozlang:
- Baud tezligi: 115200
- Ma'lumot bitlari: 8
- Paritet: Yo'q (None)
- To'xtash bitlari: 1
- Oqimni boshqarish (Flow control): Yo'q (None)
- Agar siz terminalni to'g'ri sozlagan bo'lsangiz, "Quvvatni ulash va qurilmani yoqish/o'chirish" bo'limidagi oldingi ko'rsatmalarga amal qiling va qurilmani yoqing, yuklash ketma-ketligi terminalda paydo bo'lishi kerak.
- Yuklash ketma-ketligi tugallangandan so'ng, buyruq satri ko'rsatiladi, qurilma sozlashga tayyor.
Sozlashni yakunlash
Dastlabki sozlashdan so'ng, DSR-150 qurilmasini sozlashni boshlash haqida ko'proq ma'lumot olish uchun http://support.dlink.ca saytida PDF formatida topilgan qo'shimcha nashrlarga murojaat qilishingiz kerak.
D-Link xizmatlar routeri foydalanuvchi qo'llanmasi
Ushbu hujjat xizmatlar routeri seriyali apparaturasini boshqaradigan va boshqaradigan xizmatlar routeri dasturiy ta'minotining umumiy ishlashi va boshqaruvini tavsiflaydi. Unda VPNni sozlash va xizmatlar routeri seriyasidan turli stsenariylarda qanday foydalanish kabi tipik boshqaruv vazifalarini qanday bajarish bo'yicha misollar mavjud.
D-Link xizmatlar routeri jurnal ma'lumotnoma qo'llanmasi
Ushbu hujjat tizim ishlashi davomida xizmatlar routeri tomonidan yaratilishi mumkin bo'lgan barcha jurnal xabarlarini tavsiflaydi.
D-Link xizmatlar routeri CLI ma'lumotnoma qo'llanmasi
Ushbu hujjat tizim ishlashi davomida xizmatlar routerini sozlash uchun RJ45-dan DB9 konsolida yoki SSH interfeysida ishlatilishi mumkin bo'lgan barcha mavjud matnli buyruqlarni tavsiflaydi.
Qo'shimcha ma'lumot
Qo'shimcha yordam foydalanuvchi qo'llanmasining ilovasida yoki onlaynda ro'yxatga olingan D-Linkning butun dunyo bo'ylab ofislari orqali mavjud. D-Link xavfsizlik mahsulotlari yoki marketing ma'lumotlari haqida ko'proq bilish uchun http://mydsr.dlink.com.tw veb-saytiga tashrif buyuring; har qanday qo'llab-quvvatlash masalasi uchun, iltimos, http://support.dlink.com.tw veb-saytiga tashrif buyuring, u sizni tegishli mahalliy D-Link veb-saytiga yo'naltiradi.
Texnik yordam
Ushbu qo'llanma faqat birinchi marta sozlash uchun mo'ljallangan. Qo'shimcha ma'lumot olish uchun foydalanuvchi qo'llanmasiga murojaat qiling yoki http://www.mydlink.com saytiga tashrif buyuring. Shuningdek, biz bilan bog'lanishdan tortinmang. AQSh va Kanadalik mijozlar D-Link texnik yordamiga veb-saytimiz orqali murojaat qilishlari mumkin.
Kanada
http://support.dlink.ca
Versiya 2.00(CA)_90x130
2015-yil 26-may
29072600DSR1501
Mualliflik huquqi ©2015 Barcha huquqlar himoyalangan. D-Link va D-Link logotipi D-Link korporatsiyasi yoki uning sho'ba korxonalarining ro'yxatdan o'tgan savdo belgilaridir. Boshqa savdo belgilari tegishli egalarining mulkidir. IEEE Standard 802.11g va 802.11n spetsifikatsiyalaridan olingan maksimal simsiz signal tezligi. Haqiqiy ma'lumot o'tkazish qobiliyati o'zgaradi. Tarmoq sharoitlari va atrof-muhit omillari, jumladan, tarmoq trafigining hajmi, qurilish materiallari va qurilishi, shuningdek, tarmoq xarajatlari haqiqiy ma'lumot o'tkazish tezligini pasaytiradi. Atrof-muhit omillari simsiz signal diapazoniga salbiy ta'sir qiladi. Mahsulot spetsifikatsiyalari, o'lchami va shakli ogohlantirishsiz o'zgartirilishi mumkin va mahsulotning haqiqiy ko'rinishi qadoqdagi tasvirdan farq qilishi mumkin. Qo'shimcha ma'lumot olish uchun dlink.com (AQSh) yoki dlink.ca (Kanada) saytiga tashrif buyuring.
Havolalar
Qo'llanmani yuklab olish
Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.
