D-Link DSR-250V2 - Unified Services VPN Router tez o'rnatish bo'yicha qo'llanma
Ushbu qo'llanma haqida
Ushbu qo'llanma D-Link DSR-250V2 Services Router-ni sozlash bo'yicha bosqichma-bosqich ko'rsatmalar beradi. Iltimos, sotib olgan modelingiz rasmlarda ko'rsatilganidan biroz farq qilishi mumkin.
Mahsulotni qutidan chiqarish
Yetkazib berish qutisini oching va uning tarkibini ehtiyotkorlik bilan qutidan chiqaring. Barcha elementlar mavjud va shikastlanmaganligiga ishonch hosil qilish uchun quyidagi ma'lumotlarda joylashgan qadoqlash ro'yxatiga murojaat qiling. Agar biron bir element etishmayotgan yoki shikastlangan bo'lsa, almashtirish uchun mahalliy D-Link sotuvchingizga murojaat qiling.
- Bitta (1) DSR-250V2 Unified Services Router moslamasi
- Bitta (1) 12V/1.5A quvvat adapteri
- Bitta (1) Konsol kabeli (RJ45-dan DB9 kabeligacha)
- Bitta (1) Ethernet (CAT5 UTP/To'g'ri o'tkazuvchan) kabeli
Mahsulotga umumiy nuqtai
Ushbu bobda DSR-250V2 qurilmasi va uning komponentlarining batafsil tavsiflari keltirilgan.

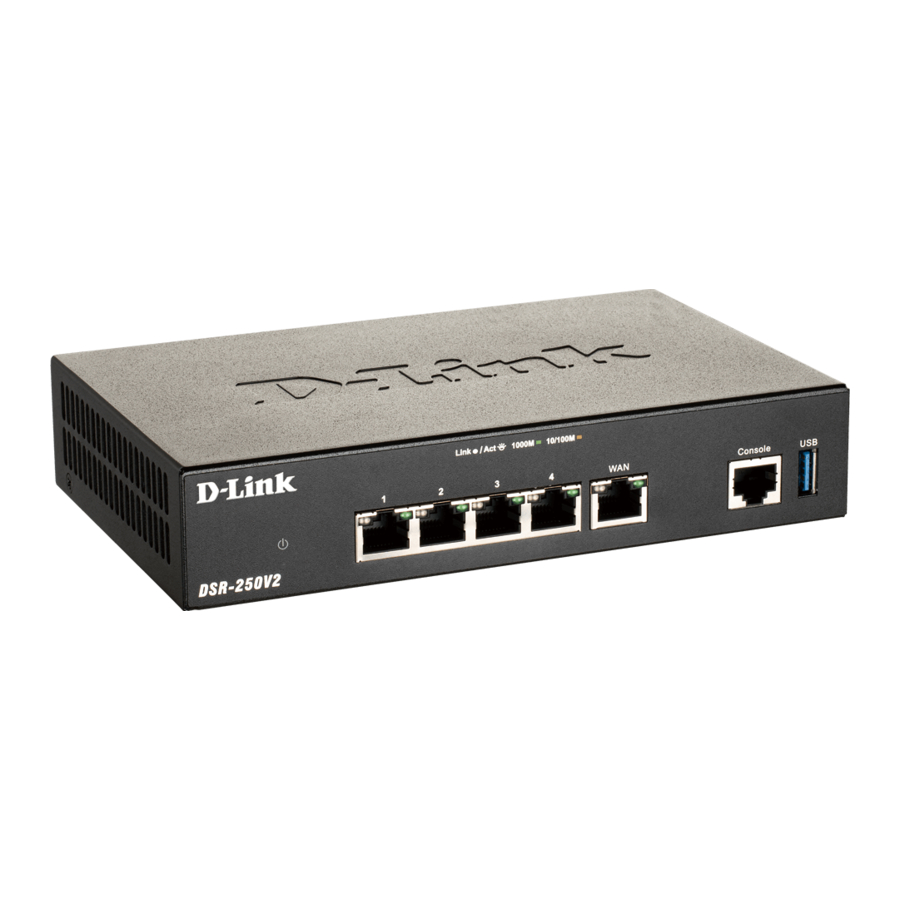

Old panel
1-rasm. DSR-250V2 old paneli
| Element | Xususiyat | Tavsif |
| A | LED (yuqoridan pastgacha) | Quvvat LED: Services Router yoqilganligini ko'rsatadi. |
| B | USB porti (1) | U quyidagi USB 2.0, 3.0 qurilmalarini qo'llab-quvvatlashi mumkin:
|
| C | Gigabit LAN porti (1-4) | Kompyuterlar, kommutatorlar va hablar kabi Ethernet qurilmalarini ulang. |
| D | Gigabit WAN porti (1) | Bitta avtomatik MDI/MDIX WAN portlari kabel yoki DSL modemga Ethernet kabeli uchun ulanishdir. |
| E | Konsol porti (1) | RJ45-dan DB9 konsol kabeli orqali Command Line Interface (CLI) ga kirish uchun ishlatiladi. |
1-jadval: DSR-250V2 old panelining tavsiflari
Qurilma holati LEDlari va Ethernet porti LEDlari
2-rasm. Ethernet RJ-45 porti LEDlari
Qurilma LEDlari joriy qurilma holati haqida ma'lumotni ko'rsatadi. Qurilma yoqilganda, POWER/STATUS LED quvvat yoqish jarayonida qattiq to'q sariq rangni ko'rsatadi. Ishga tushirish taxminan bir daqiqa davom etadi, LED qattiq yashil rangga o'zgaradi. Agar siz qurilmani o'chirib, qayta yoqmoqchi bo'lsangiz, uni o'chirish va qayta yoqish o'rtasida bir necha soniya kutishni tavsiya qilamiz. Ethernet LEDlari har bir Ethernet portining holatini ko'rsatadi. 2-jadvalda har bir qurilma LEDining nomi, rangi, holati va tavsifi keltirilgan.
| LED ko'rsatkichlari | Rang | Holat | Tavsif |
| Quvvat / Holat | To'q sariq/Yashil/Qizil | Qattiq to'q sariq | Quvvat yoqish jarayonida qurilma |
| Qattiq yashil | Quvvat yoqishning yakunlanishi | ||
| Qattiq qizil | Zavod sozlamalari | ||
| Miltillovchi qizil | Dasturiy ta'minotni yangilash | ||
| Yoniq emas | Qurilma o'chirilgan | ||
| TX/RX holati | Yashil | Yoniq emas | Bog'lanish yo'q. |
| Qattiq yashil | Bog'lanish mavjud. | ||
| Miltillovchi yashil | Port ma'lumotlarni yuboradi yoki qabul qiladi. | ||
| LINK tezligi | Yashil/To'q sariq | Qattiq to'q sariq | Port 10 Mbit/s da ishlaydi. |
| Qattiq to'q sariq | Port 100 Mbit/s da ishlaydi | ||
| Qattiq yashil | Port 1000 Mbit/s da ishlaydi |
2-jadval: Qurilma holati LEDlarining tavsiflari
DSR-250V2 standart interfeys sozlamalari
| Ethernet interfeysi | Interfeys turi | IP manzil | Web-ga asoslangan boshqaruv | DHCP serveri |
| LAN(1-4) | Statik IP | 192.168.10.1 | Yoqilgan | Yoqilgan |
| WAN | DHCP mijozi | 0.0.0.0 | O'chirilgan | O'chirilgan |
3-jadval: Standart interfeys sozlamalari
Eslatma: D-Link Services Router-lari xavfsizlik nuqtai nazaridan standart bo'yicha faqat LAN interfeyslaridan Web GUI-ga kirishga ruxsat beradi.
Qurilmani o'rnatish va ulash
Ushbu bobda kabellarni va quvvatni qurilmaga qanday ulash tasvirlangan.
Boshlashdan oldin
O'chirishlar, uskunaning ishdan chiqishi va shikastlanishlarning oldini olish uchun quyidagi ehtiyot choralariga rioya qiling:
- O'rnatishdan oldin har doim quvvat manbai uzilganligini tekshiring
- Qurilmani ishlatadigan xonada havo aylanishi yetarli bo'lishini va xona harorati 40˚C (104˚F) dan oshmasligini ta'minlang.
- Qurilmaning old va orqa tomonida 1 metr (3 fut) bo'sh joy qoldiring.
- Qurilmani shassi yon tomonlaridagi havo teshiklarini to'sib qo'yadigan uskunalar tokchasiga o'rnatmang. Yopiq tokchalar fanatlarga va panjarali yon tomonlarga ega bo'lishini ta'minlang.
- Har qanday o'rnatishdan oldin ushbu xavfli sharoitlarni tuzating: nam yoki ho'l pollar, oqishlar, erga ulanmagan yoki ishqalangan elektr kabellari yoki xavfsizlik asoslarining yo'qligi.
Quvvatni ulash va qurilmani yoqish/o'chirish
Qurilma bilan birga yetkazib berilgan AC/DC quvvat adapteri AC topraklama tipidagi elektr rozetkasiga ulanganida qurilmani yerga ulaydi. Qurilma normal ishlash vaqtida yerga ulanishi kerak.
Qurilmaga quvvat ulash uchun AC/DC quvvat adapterini qurilmaning orqa panelidagi DC quvvat telefoni raz'emiga ulang.
Eslatma: Quvvat ulanishi uchun kuchlanish stabilizatoridan foydalanishni tavsiya qilamiz.
DSR-250V2 qurilmasini yoqish uchun orqa panelidagi DC quvvat tugmasini yoqish holatiga bosing. Qurilmani o'chirish uchun quvvat tugmasini o'chirish holatiga bosing.
Qurilmani tarmoqqa ulash
Ushbu bo'limda DSR-250V2 ni tarmoqqa jismonan ulash haqida asosiy ma'lumotlar berilgan. Kerakli kabellarni 3-rasmda ko'rsatilganidek ulash uchun.
3-rasm. Kabel yotqizishning asosiy namunasi
- WAN deb belgilangan portdan tashqi routerga RJ-45 kabelini ulang. WAN porti WAN tarmoq segmentiga oldindan ajratilgan.
- LAN (1-4) deb belgilangan portdan LAN tarmoq segmentidagi kommutatorga RJ-45 kabelini ulang.
- CLI (Command Line Interface) boshqaruv kirishi uchun konsol portidan RJ45-dan DB9 kabelini ulang.
Qurilmani dastlabki sozlash
Xizmat ko'rsatish routeri dasturiy ta'minoti DSR-250V2 qurilmasiga oldindan o'rnatilgan. Qurilma yoqilganda, u sozlashga tayyor. Qurilma dastlabki ulanishingizga imkon beradigan standart zavod konfiguratsiyasiga ega bo'lsa-da, o'ziga xos tarmoq talablaringiz uchun qo'shimcha konfiguratsiyani bajarishingiz kerak.
WebUI-dan foydalanish
WebUI-dan foydalanish uchun qurilmani boshqarayotgan ish stantsiyasi dastlab qurilma bilan bir xil kichik tarmoqda bo'lishi kerak.
WebUI bilan qurilmaga kirish uchun:
- Ish stantsiyangizni LAN-ga oldindan ajratilgan LAN (1-4) deb belgilangan portga ulang.
- Ish stantsiyangiz DHCP mijozi yoqilganligiga yoki 192.168.10.0/24 kichik tarmog'ida statik IP manzil bilan sozlanganligiga ishonch hosil qiling.
- Services Router Web Interface 192.168.10.1 ga kiring, standart kirish ma'lumotlari:
Foydalanuvchi nomi: admin
Parol: Admin$123
![]()
Konsol ulanishidan foydalanish (RJ45-dan DB9 DCE)
Services Router kompyuter yoki terminalga ulanishni ta'minlaydigan seriyali portni taqdim etadi, bu qurilmani kuzatish va sozlash uchun. Ushbu port ma'lumotlarni uzatish terminal uskunalari (DCE) ulanishi sifatida amalga oshirilgan RJ-45 ulagichidir.
Konsol porti ulanishidan foydalanish uchun sizga quyidagi uskunalar kerak bo'ladi:
- Terminalni emulyatsiya qilish qobiliyatiga ega bo'lgan ketma-ket portga ega terminal yoki kompyuter.
- Ayol ulagichli RJ45-dan DB9 RS-232. (Qadoqlash ro'yxatiga allaqachon kiritilgan)
- Agar noutbukingiz yoki kompyuteringizda RS-232 ulagichi bo'lmasa, konvertor kerak bo'ladi.
Eslatma: DSR-250V2 RS-232 konvertori bilan birga kelmaydi va ularni alohida sotib olish kerak.
Konsol ulanishini o'rnatish uchun:
- Yetkazib berilgan RJ45-dan DB9 kabelining RJ-45 ulagichini to'g'ridan-to'g'ri Services Router-dagi konsol portiga ulang.
- Kabelning boshqa uchini terminalga yoki terminalni emulyatsiya qilish dasturini ishlayotgan kompyuterning ketma-ket ulagichiga ulang. Terminalni emulyatsiya qilish dasturini quyidagicha sozlang:
Baud tezligi: 115200
Ma'lumot bitlari: 8
Paritet: Yo'q
Stop bitlari: 1
Oqimni boshqarish: Yo'q - Terminalni to'g'ri o'rnatganingizdan so'ng, avval "Quvvatni ulash va qurilmani yoqish/o'chirish" bo'limidagi ko'rsatmalarga amal qilib, keyin qurilmangizni yoqing. Yuklash ketma-ketligi terminalda paydo bo'ladi.
- Yuklash ketma-ketligi tugagandan so'ng, buyruq satri ko'rsatiladi, qurilma sozlashga tayyor.
