D-Link DSR-250V2 - Guia de Instalação Rápida do Router VPN de Serviços Unificados

Acerca deste Guia

Este guia fornece instruções passo a passo para configurar o Router de Serviços D-Link DSR-250V2. Tenha em atenção que o modelo que adquiriu pode parecer ligeiramente diferente dos apresentados nas ilustrações.

Desembalar o Produto

Abra a caixa de envio e desembale cuidadosamente o seu conteúdo. Consulte a lista de embalagem localizada nas seguintes informações para garantir que todos os itens estão presentes e não estão danificados. Se algum item estiver em falta ou danificado, contacte o seu revendedor local da D-Link para substituição.

• Um (1) Dispositivo Router de Serviços Unificados DSR-250V2
• Um (1) Adaptador de Alimentação de 12 V/1,5 A
• Um (1) Cabo de Consola (Cabo RJ45 para DB9)
• Um (1) Cabo Ethernet (CAT5 UTP/Direto)

Visão Geral do Produto

Este capítulo fornece descrições detalhadas do dispositivo DSR-250V2 e dos seus componentes.

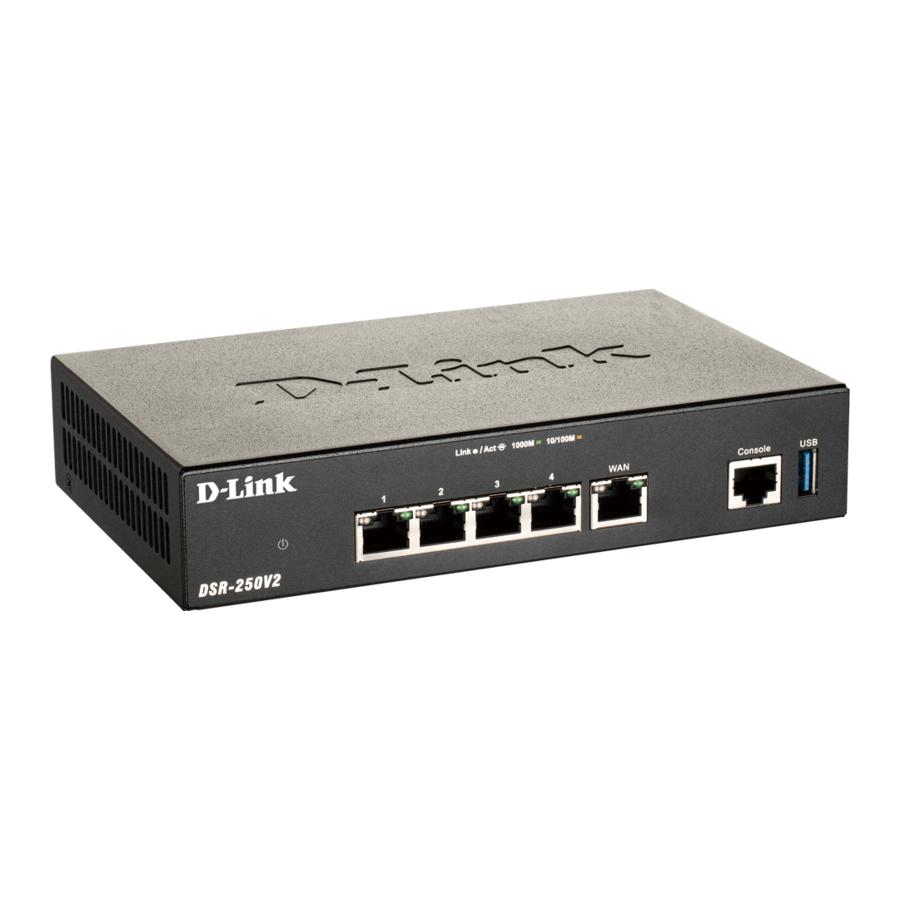

Painel Frontal

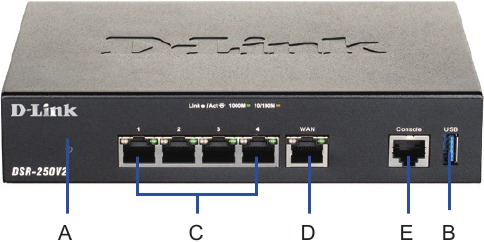

Figura 1. Painel Frontal do DSR-250V2

Tabela 1: Descrições do Painel Frontal do DSR-250V2

LEDs de Estado do Dispositivo e LEDs da Porta Ethernet

Figura 2. LEDs da Porta Ethernet RJ-45

Os LEDs do dispositivo mostram informações sobre o estado atual do dispositivo. Quando o dispositivo é ligado, o LED POWER/STATUS mostrará laranja fixo durante o processo de ligação. O arranque demora aproximadamente um minuto a ser concluído, o LED mudará para verde fixo. Se pretender desligar e ligar novamente o dispositivo, recomendamos que espere alguns segundos entre desligá-lo e ligá-lo novamente. Os LEDs Ethernet mostram o estado de cada porta Ethernet. A Tabela 2 lista o nome, a cor, o estado e a descrição de cada LED do dispositivo.

Tabela 2: Descrições dos LEDs de Estado do Dispositivo

Definições de Interface Predefinidas do DSR-250V2

Tabela 3: Definições de Interface Predefinidas

Nota: Os Routers de Serviços D-Link apenas permitem o acesso à GUI Web a partir de interfaces LAN por predefinição por motivos de segurança.

Instalar e Ligar o Dispositivo

Este capítulo descreve como ligar cabos e a alimentação ao dispositivo.

Antes de Começar

Observe as seguintes precauções para ajudar a evitar encerramentos, falhas de equipamento e ferimentos:

• Antes da instalação, verifique sempre se a fonte de alimentação está desligada
• Certifique-se de que a sala em que opera o dispositivo tem uma circulação de ar adequada e que a temperatura da sala não excede os 40 ˚C (104 ˚F)
• Deixe 1 metro (3 pés) de espaço livre na frente e na parte de trás do dispositivo.
• Não coloque o dispositivo numa estrutura de rack de equipamento que bloqueie as aberturas de ventilação nas laterais do chassis. Certifique-se de que os racks fechados têm ventoinhas e laterais com persianas.
• Corrija estas condições perigosas antes de qualquer instalação: pisos húmidos ou molhados, fugas, cabos de alimentação não aterrados ou desgastados ou faltam aterramentos de segurança.

Ligar a Alimentação e Ligar/Desligar o Dispositivo

O Adaptador de Alimentação CA/CC fornecido com o dispositivo liga o dispositivo ao terra quando ligado a uma tomada de alimentação CA do tipo com ligação à terra. O dispositivo deve ser ligado ao terra durante o funcionamento normal.

Para ligar a alimentação ao dispositivo, ligue o adaptador de alimentação CA/CC ao jet de alimentação CC no painel traseiro do dispositivo.
Nota: Recomendamos a utilização de um protetor contra sobretensões para a ligação de alimentação.

Para ligar o dispositivo DSR-250V2, prima o interruptor de alimentação CC no painel traseiro para a posição ligada. Para desligar o dispositivo, prima o interruptor de alimentação para a posição desligada.

Ligar o Dispositivo a uma Rede

Esta secção fornece informações básicas sobre a ligação física do DSR-250V2 a uma rede. Para ligar os cabos necessários, conforme mostrado na Figura 3.

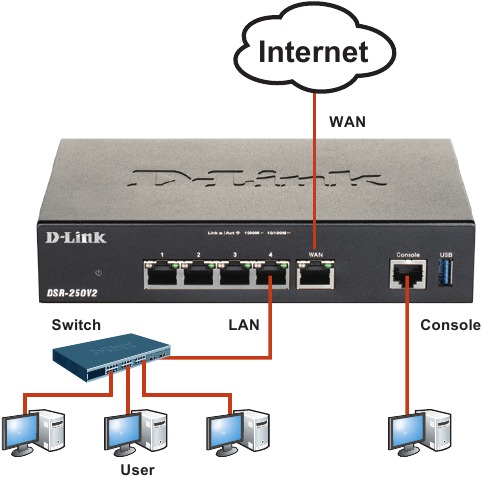

Figura 3. Exemplo de Cablagem Básica

1. Ligue um cabo RJ-45 da porta etiquetada como WAN ao router externo. A porta WAN é pré-atribuída ao segmento de rede WAN.
2. Ligue um cabo RJ-45 da porta etiquetada como LAN (1-4) a um switch no segmento de rede LAN.
3. Ligue um cabo RJ45 para DB9 da porta da consola para acesso de gestão CLI (Interface de Linha de Comandos).

Configurar Inicialmente o Dispositivo

O software do router de serviços está pré-instalado no dispositivo DSR-250V2. Quando o dispositivo é ligado, está pronto para ser configurado. Embora o dispositivo tenha uma configuração de fábrica predefinida que lhe permite ligar-se inicialmente ao dispositivo, deve efetuar uma configuração adicional para os seus requisitos de rede específicos.

Utilizar a WebUI

Para utilizar a WebUI, a estação de trabalho a partir da qual está a gerir o dispositivo deve inicialmente estar na mesma sub-rede que o dispositivo.

Para aceder ao dispositivo com a WebUI:

1. Ligue a sua estação de trabalho na porta etiquetada como LAN (1-4), que está pré-atribuída à LAN.
2. Certifique-se de que a sua estação de trabalho tem o Cliente DHCP ativado ou configurado com um endereço IP estático na sub-rede 192.168.10.0/24.

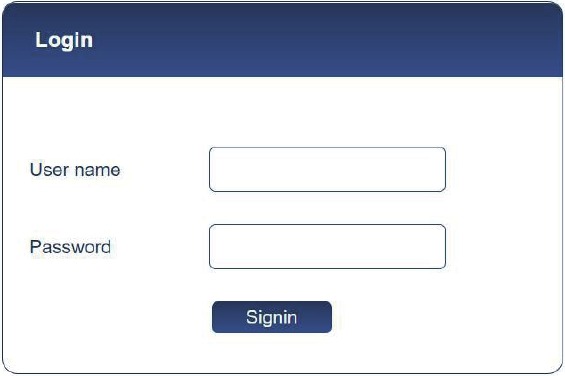

3. Inicie sessão na Interface Web do Router de Serviços 192.168.10.1, as informações de início de sessão predefinidas são:
   Nome de utilizador: admin
   Password: Admin$123


Utilizar uma Ligação de Consola (RJ45 para DB9 DCE)

O Router de Serviços fornece uma porta de série que permite uma ligação a um computador ou terminal para monitorizar e configurar o dispositivo. Esta porta é um conetor RJ-45, implementado como uma ligação de equipamento terminal de comunicação de dados (DCE).
Para utilizar a ligação da porta da consola, necessita do seguinte equipamento:

1. Um terminal ou um computador com uma porta de série e a capacidade de emular um terminal.
2. Um RJ45 para DB9 RS-232 com conetor fêmea. (Já incluído na lista de embalagem)
3. Se o seu Portátil ou PC não tiver um conetor RS-232, é necessário um conversor.

Nota: O DSR-250V2 não vem com um conversor RS-232 e estes devem ser adquiridos separadamente.

Para estabelecer uma ligação de consola:

1. Ligue o conetor RJ-45 do cabo RJ45 para DB9 fornecido diretamente à porta da consola no Router de Serviços.
2. Ligue a outra extremidade do cabo a um terminal ou ao conetor de série de um computador que execute software de emulação de terminal. Defina o software de emulação de terminal da seguinte forma:
   Taxa de transmissão: 115200
   Bits de dados: 8
   Paridade: Nenhuma
   Bits de paragem: 1
   Controlo de fluxo: Nenhum
3. Quando tiver configurado corretamente o terminal, depois de ter seguido as instruções na secção "Ligar a Alimentação e Ligar/Desligar o Dispositivo", ligue o seu dispositivo. A sequência de arranque aparece no terminal.
4. Assim que a sequência de arranque for concluída, a linha de comandos é apresentada, o dispositivo está pronto para ser configurado.

Suporte Técnico e Política de Garantia

http://www.dlink.com/support

http://www.dlink.com/warranty
