D-Link DSR-250V2 - Unified Services VPN Router Hurtiginstallasjonsveiledning

Om denne veiledningen

Denne veiledningen gir trinnvise instruksjoner for å sette opp D-Link DSR-250V2 Services Router. Vær oppmerksom på at modellen du har kjøpt kan se litt annerledes ut enn de som vises i illustrasjonene.

Pakke ut produktet

Åpne forsendelseskartongen og pakk forsiktig ut innholdet. Vennligst se pakkelisten som finnes i følgende informasjon for å sikre at alle elementer er tilstede og uskadde. Hvis noen elementer mangler eller er skadet, vennligst kontakt din lokale D-Link-forhandler for erstatning.

• Én (1) DSR-250V2 Unified Services Router Appliance
• Én (1) 12V/1.5A strømadapter
• Én (1) konsollkabel (RJ45-til-DB9-kabel)
• Én (1) Ethernet-kabel (CAT5 UTP/Straight Through)

Produktoversikt

Dette kapittelet gir detaljerte beskrivelser av DSR-250V2-enheten og dens komponenter.

Frontpanel

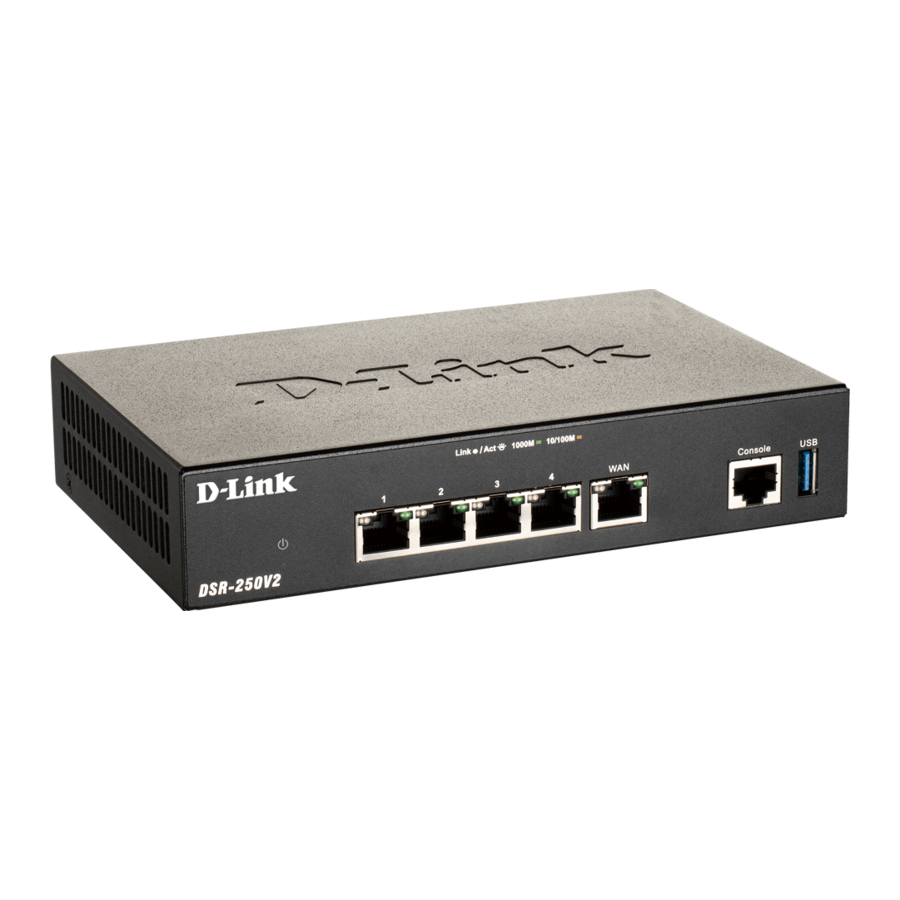

Figur 1. DSR-250V2 Frontpanel

Tabell 1: DSR-250V2 Frontpanelbeskrivelser

Enhetsstatus-LED og Ethernet-port-LED

Figur 2. Ethernet RJ-45-port-LED

Enhets-LED-ene viser informasjon om gjeldende enhetsstatus. Når enheten slås på, vil POWER/STATUS-LED-en vise konstant oransje under oppstartsprosessen. Oppstart tar omtrent ett minutt å fullføre, LED-en vil endres til konstant grønn. Hvis du vil slå enheten av og på igjen, anbefaler vi at du venter noen sekunder mellom å slå den av og slå den på igjen. Ethernet-LED-ene viser statusen til hver Ethernet-port. Tabell 2 viser navn, farge, status og beskrivelse av hver enhets-LED.

Tabell 2: Enhetsstatus-LED-beskrivelser

DSR-250V2 standard grensesnittinnstillinger

Tabell 3: Standard grensesnittinnstillinger

Merk: D-Link Services Routers tillater kun Web GUI-tilgang fra LAN-grensesnitt som standard av sikkerhetsmessige årsaker.

Installere og koble til enheten

Dette kapittelet beskriver hvordan du kobler kabler og strøm til enheten.

Før du begynner

Følg følgende forholdsregler for å unngå nedstengninger, utstyrsfeil og skader:

• Før installasjon må du alltid kontrollere at strømforsyningen er frakoblet
• Sørg for at rommet der du bruker enheten har tilstrekkelig luftsirkulasjon og at romtemperaturen ikke overstiger 40˚C (104˚F)
• Tillat 1 meter (3 fot) klar plass foran og bak enheten.
• Ikke plasser enheten i en utstyrsramme som blokkerer lufteventilene på sidene av kabinettet. Sørg for at lukkede stativer har vifter og lamellsider.
• Korriger disse farlige forholdene før installasjon: fuktige eller våte gulv, lekkasjer, ujordede eller frynsete strømkabler eller manglende sikkerhetsjord.

Koble til strøm og slå enheten på/av

AC/DC-strømadapteren som følger med enheten kobler enheten til jord når den er koblet til et AC-jordingsuttak. Enheten må være koblet til jord under normal drift.

For å koble strøm til enheten, plugg AC/DC-strømadapteren inn i DC-strømkontakten på bakpanelet på enheten.
Merk: Vi anbefaler å bruke en overspenningsbeskytter for strømtilkoblingen.

For å slå på DSR-250V2-enheten, trykk DC-strømbryteren på bakpanelet til på-posisjon. For å slå av enheten, trykk strømbryteren til av-posisjon.

Koble enheten til et nettverk

Denne seksjonen gir grunnleggende informasjon om fysisk tilkobling av DSR-250V2 til et nettverk. For å koble til de nødvendige kablene som vist i figur 3.

Figur 3. Grunnleggende kablingseksempel

1. Koble en RJ-45-kabel fra porten merket WAN til den eksterne ruteren. Porten WAN er forhåndsallokert til WAN-nettverkssegmentet.
2. Koble en RJ-45-kabel fra porten merket LAN (1-4) til en switch i LAN-nettverkssegmentet.
3. Koble en RJ45-til-DB9-kabel fra konsollporten for CLI (Command Line Interface)-administrasjonstilgang.

Første gangs konfigurering av enheten

Tjenesterouterprogramvaren er forhåndsinstallert på DSR-250V2-enheten. Når enheten er slått på, er den klar til å konfigureres. Selv om enheten har en standard fabrikkkonfigurasjon som lar deg koble til enheten i utgangspunktet, må du utføre ytterligere konfigurasjon for dine spesifikke nettverkskrav.

Bruke WebUI

For å bruke WebUI må arbeidsstasjonen du administrerer enheten fra, i utgangspunktet være på samme subnett som enheten.

For å få tilgang til enheten med WebUI:

1. Koble arbeidsstasjonen din til porten merket LAN (1-4), som er forhåndsallokert til LAN.
2. Sørg for at arbeidsstasjonen din er DHCP-klient aktivert eller konfigurert med en statisk IP-adresse i 192.168.10.0/24-subnettet.
3. Logg på Services Router Web Interface 192.168.10.1, standard påloggingsinformasjon er:
   Brukernavn: admin
   Passord: Admin$123


Bruke en konsolltilkobling (RJ45-til-DB9 DCE)

Services Router gir en seriell port som muliggjør en tilkobling til en datamaskin eller terminal for overvåking og konfigurering av enheten. Denne porten er en RJ-45-kontakt, implementert som en datakommunikasjonsterminalutstyr (DCE)-tilkobling.
For å bruke konsollporttilkoblingen trenger du følgende utstyr:

1. En terminal eller en datamaskin med både en seriell port og muligheten til å emulere en terminal.
2. En RJ45-til-DB9 RS-232 med hunnkontakt. (Allerede inkludert i pakkelisten)
3. Hvis din Laptop eller PC ikke har RS-232-kontakt, kreves en omformer.

Merk: DSR-250V2 leveres ikke med RS-232-omformer, og disse må kjøpes separat.

For å etablere en konsolltilkobling:

1. Plugg RJ-45-kontakten på den medfølgende RJ45-til-DB9-kabelen direkte til konsollporten på Services Router.
2. Koble den andre enden av kabelen til en terminal eller til den serielle kontakten på en datamaskin som kjører terminalemuleringsprogramvare. Sett terminalemuleringsprogramvaren som følger:
   Baud rate (Baudrate): 115200
   Data bits (Databiter): 8
   Parity (Paritet): None (Ingen)
   Stop bits (Stoppbiter): 1
   Flow control (Flytkontroll): None (Ingen)
3. Når du har satt opp terminalen riktig, etter å ha fulgt instruksjonene i seksjonen "Koble til strøm og slå enheten på/av", slå på enheten. Oppstartssekvensen vises i terminalen.
4. Når oppstartssekvensen er fullført, vises ledeteksten, og enheten er klar til å konfigureres.

Teknisk støtte og garantipolicy

http://www.dlink.com/support

http://www.dlink.com/warranty
