D-Link DSR-250V2 - Unified Services VPN -reitittimen pika-asennusopas

Tietoja tästä oppaasta

Tämä opas antaa vaiheittaiset ohjeet D-Link DSR-250V2 -palvelureitittimen asentamiseen. Huomaa, että ostamasi malli saattaa näyttää hieman erilaiselta kuin kuvissa.

Tuotteen purkaminen pakkauksesta

Avaa lähetyslaatikko ja pura sen sisältö varovasti. Tarkista seuraavista tiedoista löytyvä pakkausluettelo varmistaaksesi, että kaikki tuotteet ovat tallella ja vahingoittumattomia. Jos jokin tuote puuttuu tai on vahingoittunut, ota yhteyttä paikalliseen D-Link -jälleenmyyjään sen vaihtamiseksi.

• Yksi (1) DSR-250V2 Unified Services -reititinlaite
• Yksi (1) 12V/1.5A virtalähde
• Yksi (1) konsolikaapeli (RJ45-to-DB9 -kaapeli)
• Yksi (1) Ethernet-kaapeli (CAT5 UTP/suora)

Tuotteen yleiskatsaus

Tämä luku sisältää yksityiskohtaiset kuvaukset DSR-250V2 -laitteesta ja sen komponenteista.

Etupaneeli

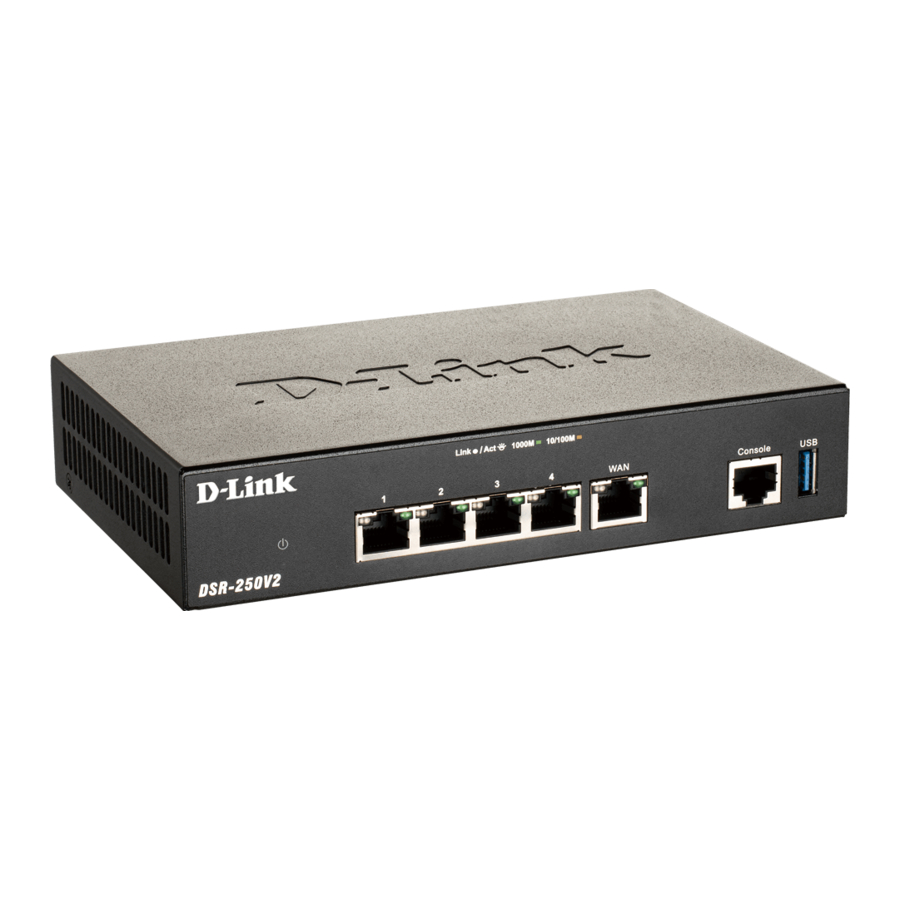

Kuva 1. DSR-250V2 -etupaneeli

Taulukko 1: DSR-250V2 -etupaneelin kuvaukset

Laitteen tilan merkkivalot ja Ethernet-portin merkkivalot

Kuva 2. Ethernet RJ-45 -portin merkkivalot

Laitteen merkkivalot näyttävät tietoja laitteen nykyisestä tilasta. Kun laitteeseen kytketään virta, POWER/STATUS (virta/tila) -merkkivalo palaa oranssina virran kytkemisen aikana. Käynnistys kestää noin minuutin, ja merkkivalo muuttuu vihreäksi. Jos haluat sammuttaa ja käynnistää laitteen uudelleen, suosittelemme odottamaan muutama sekunti sen sammuttamisen ja uudelleenkäynnistämisen välillä. Ethernet-merkkivalot näyttävät kunkin Ethernet-portin tilan. Taulukossa 2 on lueteltu kunkin laitteen merkkivalon nimi, väri, tila ja kuvaus.

Taulukko 2: Laitteen tilan merkkivalojen kuvaukset

DSR-250V2 -oletusliitäntäasetukset

Taulukko 3: Oletusliitäntäasetukset

Huomautus: D-Link Services -reitittimet sallivat Web GUI -käytön vain LAN-liitännöistä oletusarvoisesti turvallisuussyistä.

Laitteen asentaminen ja liittäminen

Tässä luvussa kuvataan, kuinka kaapelit ja virta kytketään laitteeseen.

Ennen kuin aloitat

Noudata seuraavia varotoimia, jotta voit estää sammumisia, laitevioja ja vammoja:

• Ennen asennusta tarkista aina, että virtalähde on irrotettu
• Varmista, että huoneessa, jossa käytät laitetta, on riittävä ilmanvaihto ja että huoneen lämpötila ei ylitä 40 ˚C (104 ˚F)
• Jätä 1 metrin (3 jalan) vapaa tila laitteen eteen ja taakse.
• Älä sijoita laitetta laitetelineen runkoon, joka tukkii kotelon sivuilla olevat tuuletusaukot. Varmista, että suljetuissa telineissä on tuulettimet ja säleikkösivut.
• Korjaa nämä vaaralliset olosuhteet ennen asennusta: kosteat tai märät lattiat, vuodot, maadoittamattomat tai rispaantuneet virtajohdot tai puuttuvat suojamaadoitukset.

Virran kytkeminen ja laitteen käynnistäminen/sammuttaminen

Laitteen mukana toimitettu AC/DC-virtalähde yhdistää laitteen maahan, kun se on kytketty AC-maadoituspistorasiaan. Laite on kytkettävä maahan normaalin toiminnan aikana.

Kytke virta laitteeseen kytkemällä AC/DC-virtalähde laitteen takapaneelissa olevaan DC-virtaliitäntään.
Huomautus: Suosittelemme käyttämään ylijännitesuojaa virtaliitännälle.

Käynnistä DSR-250V2 -laite painamalla takapaneelissa olevaa DC-virtakytkintä päälle-asentoon. Sammuta laite painamalla virtakytkintä pois päältä -asentoon.

Laitteen liittäminen verkkoon

Tämä osio sisältää perustietoja DSR-250V2:n fyysisestä liittämisestä verkkoon. Liitä tarvittavat kaapelit kuvan 3 mukaisesti.

Kuva 3. Peruskaapelointiesimerkki

1. Liitä RJ-45 -kaapeli WAN-portista ulkoiseen reitittimeen. WAN-portti on esiasetettu WAN-verkko segmentille.
2. Liitä RJ-45 -kaapeli LAN-portista (1-4) kytkimeen LAN-verkko segmentissä.
3. Liitä RJ45-to-DB9 -kaapeli konsoliportista CLI (Command Line Interface) -hallintakäyttöä varten.

Laitteen alkuperäinen määrittäminen

Palvelureitittimen ohjelmisto on esiasennettu DSR-250V2 -laitteeseen. Kun laitteeseen on kytketty virta, se on valmis määritettäväksi. Vaikka laitteessa on oletusarvoinen tehdasasetuskokoonpano, jonka avulla voit aluksi muodostaa yhteyden laitteeseen, sinun on suoritettava lisämäärityksiä erityisiä verkko vaatimuksiasi varten.

WebUI:n käyttäminen

Jotta voit käyttää WebUI:ta, työaseman, josta hallitset laitetta, on aluksi oltava samassa aliverkossa kuin laite.

Laitteen käyttäminen WebUI:n avulla:

1. Liitä työasemasi LAN-porttiin (1-4), joka on esiasetettu LAN-verkkoon.
2. Varmista, että työasemasi on DHCP-asiakas käytössä tai määritetty staattisella IP-osoitteella 192.168.10.0/24 -aliverkossa.
3. Kirjaudu Services Router (palvelureitittimen) Web-käyttöliittymään 192.168.10.1, oletuskirjautumistiedot ovat:
   Käyttäjänimi: admin
   Salasana: Admin$123


Konsoliyhteyden käyttäminen (RJ45-to-DB9 DCE)

Services Router (palvelureititin) tarjoaa sarjaportin, joka mahdollistaa yhteyden tietokoneeseen tai päätteeseen laitteen valvomista ja määrittämistä varten. Tämä portti on RJ-45 -liitin, joka on toteutettu tiedonsiirtopääte laitteen (DCE) yhteytenä.
Konsoliporttiyhteyden käyttämiseen tarvitset seuraavat laitteet:

1. Pääte tai tietokone, jossa on sekä sarjaportti että kyky emuloida päätettä.
2. RJ45-to-DB9 RS-232 naarasliittimellä. (Sisältyy jo pakkausluetteloon)
3. Jos kannettavassa tietokoneessasi tai tietokoneessasi ei ole RS-232 -liitintä, tarvitaan muunnin.

Huomautus: DSR-250V2:n mukana ei tule RS-232 -muunninta, ja ne on ostettava erikseen.

Konsoliyhteyden muodostaminen:

1. Liitä mukana toimitetun RJ45-to-DB9 -kaapelin RJ-45 -liitin suoraan Services Router (palvelureitittimen) konsoliporttiin.
2. Liitä kaapelin toinen pää päätteeseen tai tietokoneen sarjaliittimeen, jossa on pääte emulointiohjelmisto. Aseta pääte emulointiohjelmisto seuraavasti:
   Siirtonopeus: 115200
   Databitit: 8
   Pariteetti: Ei mitään
   Pysäytysbitit: 1
   Vuonohjaus: Ei mitään
3. Kun olet määrittänyt päätteen oikein ja noudattanut aiemmin kohdassa "Virran kytkeminen ja laitteen käynnistäminen/sammuttaminen" annettuja ohjeita, kytke laitteeseen virta. Käynnistysjärjestys näkyy päätteessä.
4. Kun käynnistysjärjestys on valmis, komentokehote tulee näkyviin ja laite on valmis määritettäväksi.
