D-Link DSR-250V2 - Mwongozo wa Haraka wa Usakinishaji wa Kipanga njia cha Huduma Zilizounganishwa cha VPN

Kuhusu Mwongozo Huu

Mwongozo huu unatoa maelekezo ya hatua kwa hatua ya kusanidi Kipanga njia cha Huduma cha D-Link DSR-250V2. Tafadhali kumbuka kuwa modeli uliyonunua inaweza kuonekana tofauti kidogo na zile zilizoonyeshwa kwenye vielelezo.

Kufungua Bidhaa

Fungua katoni ya usafirishaji na ufungue kwa uangalifu yaliyomo. Tafadhali wasiliana na orodha ya upakiaji iliyo katika habari ifuatayo ili kuhakikisha kuwa vitu vyote vipo na havijaharibiwa. Ikiwa bidhaa yoyote haipo au imeharibiwa, tafadhali wasiliana na muuzaji wako wa D-Link kwa uingizwaji.

• Kifaa Kimoja (1) cha Kipanga njia cha Huduma Zilizounganishwa cha DSR-250V2
• Adapta Moja (1) ya Nguvu ya 12V/1.5A
• Kebo Moja (1) ya Dashibodi (Kebo ya RJ45-to-DB9)
• Kebo Moja (1) ya Ethaneti (CAT5 UTP/Moja kwa Moja)

Muhtasari wa Bidhaa

Sura hii inatoa maelezo ya kina ya kifaa cha DSR-250V2 na vipengele vyake.

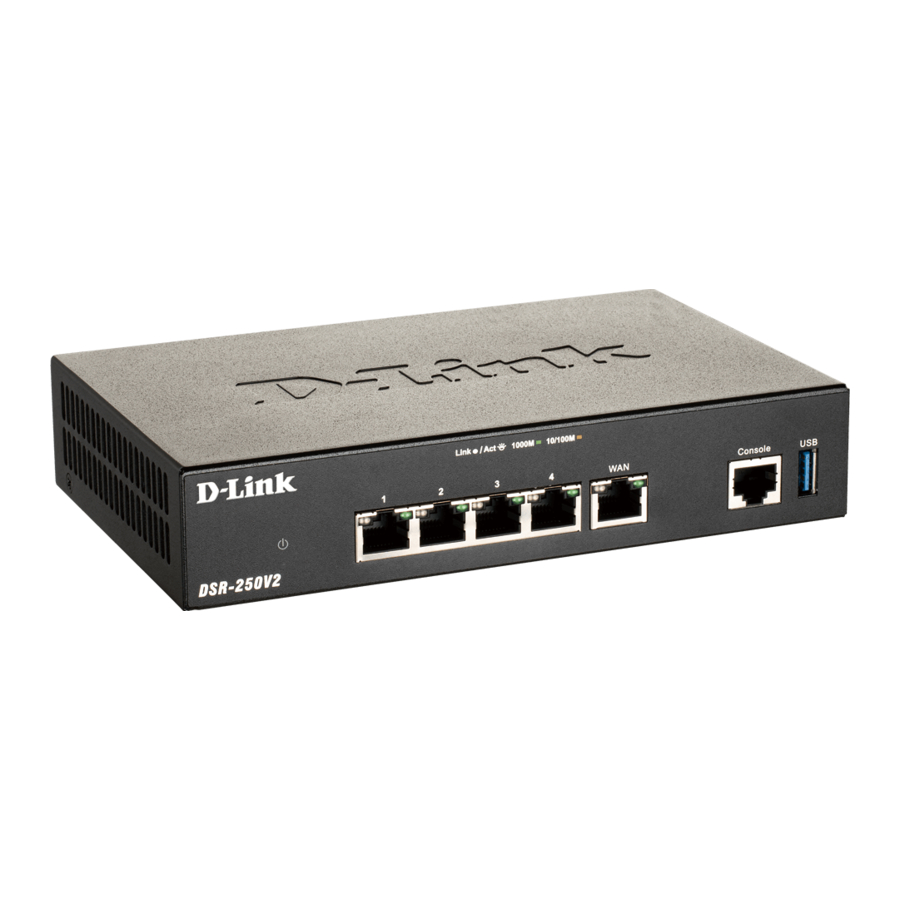

Paneli ya Mbele

Mchoro 1. Paneli ya Mbele ya DSR-250V2

Jedwali 1: Maelezo ya Paneli ya Mbele ya DSR-250V2

LED za Hali ya Kifaa na LED za Lango la Ethaneti

Mchoro 2. LED za Lango la Ethaneti RJ-45

LED za kifaa zinaonyesha habari kuhusu hali ya sasa ya kifaa. Wakati kifaa kinawashwa, LED ya POWER/STATUS itaonyesha rangi ya machungwa iliyokolea wakati wa mchakato wa kuwasha. Kuanzisha huchukua dakika moja takriban kukamilika, LED itabadilika kuwa kijani iliyokolea. Ikiwa unataka kuzima na kuwasha kifaa tena, tunapendekeza usubiri sekunde chache kati ya kukizima na kukirudisha nyuma. LED za Ethaneti zinaonyesha hali ya kila lango la Ethaneti. Jedwali la 2 linaorodhesha jina, rangi, hali na maelezo ya kila LED ya kifaa.

Jedwali 2: Maelezo ya LED ya Hali ya Kifaa

Mipangilio ya Kiolesura Chaguo-msingi ya DSR-250V2

Jedwali 3: Mipangilio ya Kiolesura Chaguo-msingi

Kumbuka: Vipanga njia vya Huduma vya D-Link huruhusu ufikiaji wa GUI ya Wavuti kutoka kwa violesura vya LAN kwa chaguo-msingi kwa sababu za kiusalama.

Kusakinisha na Kuunganisha Kifaa

Sura hii inaeleza jinsi ya kuunganisha nyaya na nguvu kwenye kifaa.

Kabla ya Kuanza

Angalia tahadhari zifuatazo ili kusaidia kuzuia kuzima, kushindwa kwa vifaa na majeraha:

• Kabla ya kusakinisha, daima hakikisha kuwa usambazaji wa umeme umekatwa
• Hakikisha kuwa chumba ambacho unaendesha kifaa kina mzunguko wa hewa wa kutosha na kwamba halijoto ya chumba haizidi 40˚C (104˚F)
• Ruhusu mita 1 (futi 3) za nafasi wazi mbele na nyuma ya kifaa.
• Usiweke kifaa kwenye fremu ya rack ya vifaa ambayo inazuia matundu ya hewa kwenye pande za chasi. Hakikisha kuwa racks zilizofungwa zina feni na pande zenye louver.
• Sahihi hali hizi hatari kabla ya usakinishaji wowote: sakafu yenye unyevu au mvua, uvujaji, nyaya za umeme zisizo na msingi au zilizochakaa, au misingi ya usalama inayokosekana.

Kuunganisha Nguvu na Kuwasha/Kuzima Kifaa

Adapta ya Nguvu ya AC/DC iliyosafirishwa na kifaa huunganisha kifaa kwenye ardhi wakati imechomekwa kwenye plagi ya umeme ya aina ya AC. Kifaa lazima kiunganishwe na ardhi wakati wa operesheni ya kawaida.

Ili kuunganisha nguvu kwenye kifaa, chomeka adapta ya nguvu ya AC/DC kwenye jeti ya simu ya nguvu ya DC kwenye paneli ya nyuma ya kifaa.
Kumbuka: Tunapendekeza kutumia kilinda mawimbi kwa muunganisho wa nguvu.

Ili kuwasha kifaa cha DSR-250V2, bonyeza swichi ya nguvu ya DC kwenye paneli ya nyuma hadi kwenye nafasi ya kuwasha. Ili kuzima kifaa, bonyeza swichi ya nguvu hadi kwenye nafasi ya kuzima.

Kuunganisha Kifaa kwenye Mtandao

Sehemu hii inatoa taarifa za msingi kuhusu kuunganisha kimwili DSR-250V2 kwenye mtandao. Ili kuunganisha nyaya muhimu kama inavyoonyeshwa kwenye Mchoro 3.

Mchoro 3. Mfano wa Msingi wa Uwekaji Nyaya

1. Unganisha kebo ya RJ-45 kutoka kwa lango lililoandikwa WAN kwenye kipanga njia cha nje. Lango la WAN limetengwa awali kwa sehemu ya mtandao wa WAN.
2. Unganisha kebo ya RJ-45 kutoka kwa lango lililoandikwa LAN (1-4) kwenye swichi katika sehemu ya mtandao wa LAN.
3. Unganisha kebo ya RJ45-to-DB9 kutoka kwa lango la dashibodi kwa ufikiaji wa usimamizi wa CLI (Kiolesura cha Mstari wa Amri).

Sanidi Kifaa Awali

Programu ya kipanga njia cha huduma imesakinishwa awali kwenye kifaa cha DSR-250V2. Wakati kifaa kimewashwa, kiko tayari kusanidiwa. Ingawa kifaa kina usanidi chaguo-msingi wa kiwandani ambao hukuruhusu kuunganisha kwenye kifaa mwanzoni, lazima ufanye usanidi zaidi kwa mahitaji yako maalum ya mtandao.

Kutumia WebUI

Ili kutumia WebUI, kituo cha kazi ambacho unasimamia kifaa lazima kiwe kwenye mtandao mdogo sawa na kifaa mwanzoni.

Ili kufikia kifaa na WebUI:

1. Unganisha kituo chako cha kazi kwenye lango lililoandikwa LAN (1-4), ambalo limetengwa awali kwa LAN.
2. Hakikisha kituo chako cha kazi kimewezeshwa na Mteja wa DHCP au kimesanidiwa na anwani tuli ya IP katika subnet ya 192.168.10.0/24.
3. Ingia kwenye Kiolesura cha Wavuti cha Kipanga njia cha Huduma 192.168.10.1, habari chaguo-msingi ya kuingia ni:
   Jina la mtumiaji: admin
   Nenosiri: Admin$123


Kutumia Muunganisho wa Dashibodi (RJ45-to-DB9 DCE)

Kipanga njia cha Huduma hutoa lango la serial ambalo huwezesha muunganisho kwenye kompyuta au terminal kwa ufuatiliaji na usanidi wa kifaa. Lango hili ni kiunganishi cha RJ-45, kilichotekelezwa kama muunganisho wa vifaa vya terminal vya mawasiliano ya data (DCE).
Ili kutumia muunganisho wa lango la dashibodi, unahitaji vifaa vifuatavyo:

1. Terminal au kompyuta yenye lango la serial na uwezo wa kuiga terminal.
2. RJ45-to-DB9 RS-232 yenye kiunganishi cha kike. (Tayari imejumuishwa katika orodha ya upakiaji)
3. Ikiwa Laptop yako au PC haina kiunganishi cha RS-232, kibadilishaji kinahitajika.

Kumbuka: DSR-250V2 haiji na kibadilishaji cha RS-232 na hizi lazima zinunuliwe kando.

Ili kuanzisha muunganisho wa dashibodi:

1. Chomeka kiunganishi cha RJ-45 cha kebo ya RJ45-to-DB9 iliyotolewa moja kwa moja kwenye lango la dashibodi kwenye Kipanga njia cha Huduma.
2. Unganisha ncha nyingine ya kebo kwenye terminal au kwenye kiunganishi cha serial cha kompyuta inayoendesha programu ya kuiga terminal. Weka programu ya kuiga terminal kama ifuatavyo:
   Kiwango cha Baud: 115200
   Biti za data: 8
   Usawa: Hakuna
   Biti za kusimama: 1
   Udhibiti wa mtiririko: Hakuna
3. Unapokuwa umeweka terminal kwa usahihi, baada ya kufuata maagizo katika sehemu ya "Kuunganisha Nguvu na Kuwasha/Kuzima Kifaa" kisha washa kifaa chako. Mfuatano wa kuwasha unaonekana kwenye terminal.
4. Mara tu mfuatano wa kuwasha ukikamilika, kidokezo cha amri kinaonyeshwa, kifaa kiko tayari kusanidiwa.
