D-Link DSR-250V2 - Skrócona instrukcja instalacji routera VPN z ujednoliconymi usługami

Informacje o tym przewodniku

Niniejszy przewodnik zawiera instrukcje krok po kroku dotyczące konfiguracji routera usług D-Link DSR-250V2. Należy pamiętać, że zakupiony model może nieznacznie różnić się od przedstawionych na ilustracjach.

Rozpakowanie produktu

Otwórz karton transportowy i ostrożnie rozpakuj jego zawartość. Proszę zapoznać się z listą zawartości znajdującą się w poniższych informacjach, aby upewnić się, że wszystkie elementy są obecne i nieuszkodzone. W przypadku braku lub uszkodzenia jakiegokolwiek elementu należy skontaktować się z lokalnym sprzedawcą D-Link w celu wymiany.

• Jeden (1) router usług DSR-250V2 Unified Services Router Appliance
• Jeden (1) zasilacz 12V/1.5A
• Jeden (1) kabel konsoli (kabel RJ45-to-DB9)
• Jeden (1) kabel Ethernet (CAT5 UTP/Straight Through)

Przegląd produktu

Ten rozdział zawiera szczegółowe opisy urządzenia DSR-250V2 i jego komponentów.

Panel przedni

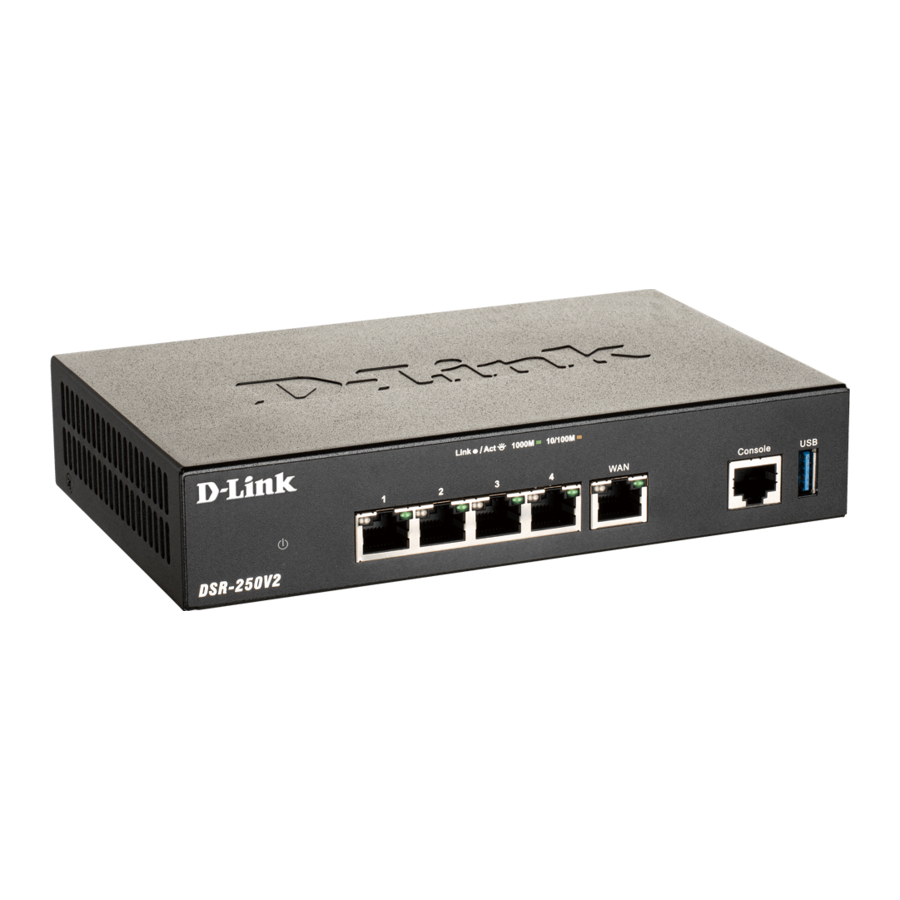

Rysunek 1. Panel przedni DSR-250V2

Tabela 1: Opisy panelu przedniego DSR-250V2

Diody LED stanu urządzenia i diody LED portu Ethernet

Rysunek 2. Diody LED portu Ethernet RJ-45

Diody LED urządzenia pokazują informacje o aktualnym stanie urządzenia. Po włączeniu urządzenia dioda POWER/STATUS (zasilanie/stan) będzie świecić ciągłym pomarańczowym światłem podczas procesu włączania. Uruchomienie trwa około jednej minuty, po czym dioda zmieni kolor na zielony. Jeśli chcesz wyłączyć i ponownie włączyć urządzenie, zalecamy odczekanie kilku sekund między wyłączeniem a ponownym włączeniem. Diody LED Ethernet pokazują stan każdego portu Ethernet. Tabela 2 zawiera listę nazw, kolorów, stanów i opisów każdej diody LED urządzenia.

Tabela 2: Opisy diod LED stanu urządzenia

Domyślne ustawienia interfejsu DSR-250V2

Tabela 3: Domyślne ustawienia interfejsu

Uwaga: Ze względów bezpieczeństwa routery usług D-Link domyślnie zezwalają na dostęp do Web GUI tylko z interfejsów LAN.

Instalacja i podłączanie urządzenia

Ten rozdział opisuje sposób podłączania kabli i zasilania do urządzenia.

Zanim zaczniesz

Przestrzegaj następujących środków ostrożności, aby zapobiec awariom, uszkodzeniom sprzętu i obrażeniom:

• Przed instalacją zawsze sprawdzaj, czy zasilanie jest odłączone
• Upewnij się, że pomieszczenie, w którym używasz urządzenia, ma odpowiednią cyrkulację powietrza i że temperatura w pomieszczeniu nie przekracza 40˚C (104˚F)
• Pozostaw 1 metr (3 stopy) wolnej przestrzeni z przodu i z tyłu urządzenia.
• Nie umieszczaj urządzenia w ramie szafy sprzętowej, która blokuje otwory wentylacyjne po bokach obudowy. Upewnij się, że zamknięte szafy mają wentylatory i żaluzjowe boki.
• Przed instalacją usuń następujące niebezpieczne warunki: wilgotne lub mokre podłogi, wycieki, nieuziemione lub postrzępione kable zasilające lub brakujące uziemienia zabezpieczające.

Podłączanie zasilania i włączanie/wyłączanie urządzenia

Zasilacz AC/DC dostarczany z urządzeniem łączy urządzenie z uziemieniem, gdy jest podłączony do gniazdka z uziemieniem AC. Urządzenie musi być podłączone do uziemienia podczas normalnej pracy.

Aby podłączyć zasilanie do urządzenia, podłącz zasilacz AC/DC do gniazda zasilania DC na tylnym panelu urządzenia.
Uwaga: Zalecamy używanie listwy przeciwprzepięciowej do podłączenia zasilania.

Aby włączyć urządzenie DSR-250V2, naciśnij przełącznik zasilania DC na tylnym panelu do pozycji włączonej. Aby wyłączyć urządzenie, naciśnij przełącznik zasilania do pozycji wyłączonej.

Podłączanie urządzenia do sieci

Ta sekcja zawiera podstawowe informacje o fizycznym podłączaniu DSR-250V2 do sieci. Aby podłączyć niezbędne kable, jak pokazano na rysunku 3.

Rysunek 3. Podstawowy przykład okablowania

1. Podłącz kabel RJ-45 z portu oznaczonego WAN do zewnętrznego routera. Port WAN jest wstępnie przypisany do segmentu sieci WAN.
2. Podłącz kabel RJ-45 z portu oznaczonego LAN (1-4) do przełącznika w segmencie sieci LAN.
3. Podłącz kabel RJ45-to-DB9 z portu konsoli w celu uzyskania dostępu do zarządzania przez CLI (Command Line Interface).

Wstępna konfiguracja urządzenia

Oprogramowanie routera usług jest preinstalowane na urządzeniu DSR-250V2. Po włączeniu urządzenie jest gotowe do konfiguracji. Chociaż urządzenie ma domyślną konfigurację fabryczną, która umożliwia wstępne połączenie z urządzeniem, musisz przeprowadzić dalszą konfigurację dla swoich konkretnych wymagań sieciowych.

Korzystanie z WebUI

Aby korzystać z WebUI, stacja robocza, z której zarządzasz urządzeniem, musi początkowo znajdować się w tej samej podsieci co urządzenie.

Aby uzyskać dostęp do urządzenia za pomocą WebUI:

1. Podłącz stację roboczą do portu oznaczonego LAN (1-4), który jest wstępnie przypisany do sieci LAN.
2. Upewnij się, że stacja robocza ma włączonego klienta DHCP lub jest skonfigurowana ze statycznym adresem IP w podsieci 192.168.10.0/24.
3. Zaloguj się do interfejsu Web routera usług 192.168.10.1, domyślne dane logowania to:
   Nazwa użytkownika: admin
   Hasło: Admin$123


Korzystanie z połączenia konsoli (RJ45-to-DB9 DCE)

Router usług udostępnia port szeregowy, który umożliwia połączenie z komputerem lub terminalem w celu monitorowania i konfigurowania urządzenia. Ten port to złącze RJ-45, zaimplementowane jako połączenie terminala transmisji danych (DCE).
Aby korzystać z połączenia portu konsoli, potrzebujesz następującego sprzętu:

1. Terminal lub komputer z portem szeregowym i możliwością emulacji terminala.
2. RJ45-to-DB9 RS-232 ze złączem żeńskim. (Już dołączony do listy zawartości)
3. Jeśli twój laptop lub komputer nie ma złącza RS-232, wymagany jest konwerter.

Uwaga: DSR-250V2 nie jest dostarczany z konwerterem RS-232 i należy je zakupić oddzielnie.

Aby nawiązać połączenie konsoli:

1. Podłącz złącze RJ-45 dostarczonego kabla RJ45-to-DB9 bezpośrednio do portu konsoli w routerze usług.
2. Podłącz drugi koniec kabla do terminala lub do złącza szeregowego komputera z uruchomionym oprogramowaniem do emulacji terminala. Ustaw oprogramowanie do emulacji terminala w następujący sposób:
   Prędkość transmisji: 115200
   Bity danych: 8
   Parzystość: Brak
   Bity stopu: 1
   Kontrola przepływu: Brak
3. Po prawidłowym skonfigurowaniu terminala, po wcześniejszym wykonaniu instrukcji w sekcji "Podłączanie zasilania i włączanie/wyłączanie urządzenia", włącz urządzenie. Sekwencja uruchamiania pojawi się w terminalu.
4. Po zakończeniu sekwencji uruchamiania zostanie wyświetlony wiersz poleceń, a urządzenie będzie gotowe do konfiguracji.

Pomoc techniczna i zasady gwarancji

http://www.dlink.com/support

http://www.dlink.com/warranty
