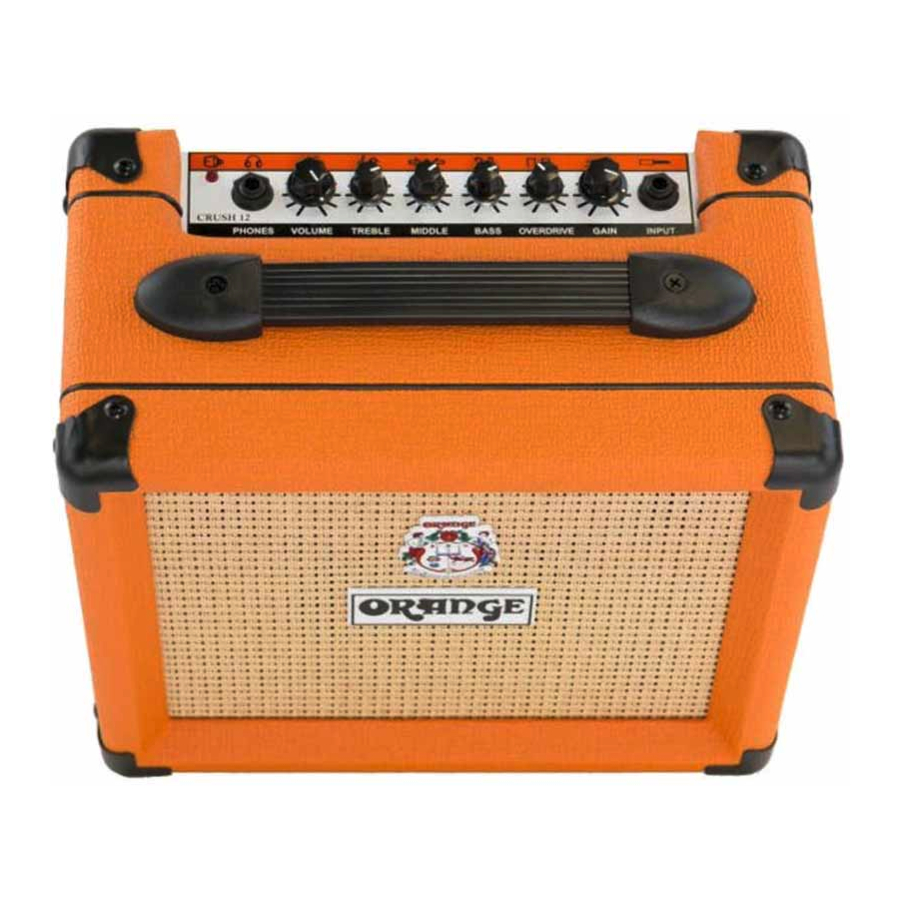

Orange CRUSH 12 - Priručnik za pojačalo

Sadržaj

1 VAŽNE SIGURNOSNE INFORMACIJE
2 PRIJE UPOTREBE UREĐAJA
3 ZNAČAJKE PLOČE
4 JAMSTVO
5 OSIGURAČI MOGU OTKAZATI U BILO KOJEM TRENUTKU
6 Reference
7 Preuzmi priručnik
8 Na drugim jezicima

VAŽNE SIGURNOSNE INFORMACIJE

Pročitajte ove upute.
Sačuvajte ove upute.
Obratite pozornost na sva upozorenja.
Slijedite sve upute.
Ne koristite ovaj uređaj u blizini vode.
Čistite samo suhom krpom.
Ne blokirajte otvore za ventilaciju. Instalirajte u skladu s uputama proizvođača.
Ne instalirajte u blizini izvora topline kao što su radijatori, grijači, peći ili drugi uređaji (uključujući pojačala) koji proizvode toplinu.
Ne poništavajte sigurnosnu svrhu polariziranog utikača ili utikača s uzemljenjem. Polarizirani utikač ima dvije oštrice, od kojih je jedna šira od druge. Utikač s uzemljenjem ima dvije oštrice i treći kontakt za uzemljenje. Široka oštrica ili treći kontakt osigurani su za vašu sigurnost. Ako isporučeni utikač ne odgovara vašoj utičnici, obratite se električaru za zamjenu zastarjele utičnice.
Zaštitite kabel za napajanje od gaženja ili prignječenja, posebno na utikačima, praktičnim utičnicama i mjestu gdje izlaze iz uređaja.
Koristite samo dodatke/pribor koje je specificirao proizvođač.
Koristite samo s kolicima, postoljem, tronošcem, nosačem ili stolom koje je specificirao proizvođač ili se prodaju s uređajem. Kada se koriste kolica, budite oprezni pri premještanju kombinacije kolica/uređaja kako biste izbjegli ozljede od prevrtanja.
Isključite ovaj uređaj iz struje tijekom grmljavinskog nevremena ili kada se ne koristi dulje vrijeme.
Sav servis prepustite kvalificiranom servisnom osoblju. Servis je potreban kada je uređaj oštećen na bilo koji način, kao što je oštećen kabel za napajanje ili utikač, prolivena tekućina ili predmeti upali u uređaj, uređaj je bio izložen kiši ili vlazi, ne radi normalno ili je pao.

Bljesak munje sa simbolom strelice, unutar jednakostraničnog trokuta, namijenjen je upozorenju korisnika na prisutnost neizoliranog 'opasnog napona' unutar kućišta proizvoda koji može biti dovoljne veličine da predstavlja rizik od električnog udara za osobe.

Priključci označeni kao "Speaker Outputs" (izlazi za zvučnike) moraju biti spojeni na zvučničku kutiju s označenom nazivnom impedancijom pomoću neoklopljenog dvožilnog kabela za upotrebu zvučnika u svakom trenutku tijekom rada.

Uskličnik unutar jednakostraničnog trokuta i "WARNING" (upozorenje) namijenjeni su upozorenju korisnika na prisutnost važnih uputa za uporabu. Nepoštivanje uputa rezultirat će teškim ozljedama ili smrću.

NIKADA NE STAVLJAJTE TEKUĆINE NA ILI U BLIZINU PROIZVODA!

Ovaj Orange proizvod usklađen je s UL 60065:2001 (sedmo izdanje) + A1:2005 + A2:2010 za audio, video i slične elektroničke uređaje. Certificirano prema CAN/CSA CAN/CSA-C22.2 br. 60065:03

Ovaj Orange proizvod usklađen je sa zahtjevima Direktive WEEE (2002/96/EC) o označavanju. Ova naljepnica na proizvodu označava da ovaj električni/elektronički proizvod ne smijete bacati u kućanski otpad. Molimo kontaktirajte svoju lokalnu vlast za detalje o najbližem odobrenom reciklažnom centru.

PRIJE UPOTREBE UREĐAJA

Birač napona i glavni osigurač postavljeni su u tvornici za državu ili regiju u kojoj se ovaj Orange proizvod namjerava prodavati. Kako biste spriječili ozbiljna oštećenja proizvoda, provjerite odgovara li nazivni napon izmjenične struje naveden na stražnjoj ploči proizvoda naponu izmjenične struje iz vašeg ulaza za izmjeničnu struju prije spajanja IEC kabela za napajanje.

Ako se proizvod koristi izvan tvornički postavljene regije, provjerite je li prekidač za odabir napona koji se nalazi na stražnjoj ploči postavljen na ispravan napon za novu državu/regiju i je li odgovarajući glavni osigurač postavljen u ladicu za osigurače koja se izvlači ispod IEC ulaza za napajanje.

Ispravna nazivna vrijednost glavnog osigurača za proizvod otisnuta je na kućištu (vidi 'Značajke stražnje ploče'). Koristite samo isti tip i nazivnu vrijednost kao što je navedeno za proizvod. Imajte na umu da različiti radni naponi zahtijevaju upotrebu različitih vrsta kabela za napajanje i utikača. Ako niste sigurni, obratite se svom Orange prodavaču.

ZNAČAJKE PLOČE

Power (napajanje)
Svjetlo napajanja će se upaliti kada je Power prekidač (straga) postavljen na ON (uključeno).

Volume (glasnoća)
Podešava ukupnu razinu izlazne glasnoće. Napomena: s Gain (pojačanje) postavljenim na nulu, neće se čuti zvuk.

Phones (slušalice)
Spojite slušalice putem stereo 1/4' priključka za tihu praksu. Izlaz Phones (slušalice) ima simulaciju kabineta i može se koristiti i za spajanje pojačala na mikser ili konzolu za snimanje. Izbjegavajte korištenje slušalica dulje vrijeme pri visokim razinama glasnoće.

Input (ulaz)
Koristite kvalitetan oklopljeni instrumentalni kabel za spajanje instrumenta na utičnicu Input (ulaz).

Treble (visoki tonovi)
Podešava visoke frekvencije. Povećanje kontrole Treble (visoki tonovi) proizvodi svjetlije tonove.

Middle (srednji tonovi)
Podešava srednje frekvencije. Povećanje kontrole Middle (srednji tonovi) proizvodi 'deblji' zvuk. S višim postavkama Overdrive (overdrive), smanjite srednje frekvencije za 'scooped' moderniji ton.

Bass (bas)
Podešava niske frekvencije. Povećanje kontrole Bass (bas) proizvodi dublje tonove.

Overdrive (overdrive)
Podešava razinu overdrivea. Postavite Overdrive (overdrive) na nulu za čišće tonove. Više postavke Overdrive (overdrive) dodaju veće razine distorzije. Eksperimentirajte s kontrolama Gain (pojačanje) i Overdrive za širok raspon 'crunch' i jako izobličenih tonova.

Gain (pojačanje)
Podešava razinu ulaznog signala. Postavite kontrolu Gain (pojačanje) više s nižim postavkama na kontroli Overdrive (overdrive) za klasični vintage 'crunch'. Uravnotežite kontrolu Gain (pojačanje) s kontrolom Volume (glasnoća) kako biste postigli željenu izlaznu razinu.

AC Mains Input (ulaz za izmjeničnu struju)
Pogledajte 'Prije korištenja vašeg pojačala'. Spojite isporučeni IEC kabel na AC Mains Input (ulaz za izmjeničnu struju). Provjerite je li prekidač Power (napajanje) postavljen na OFF (isključeno) prije spajanja IEC kabela.

Mains Fuse (glavni osigurač)
Glavni osigurač nalazi se u ladici koja se izvlači ispod AC Mains Input (ulaza za izmjeničnu struju). Ako glavni osigurač pregori, zamijenite samo točno istom nazivnom vrijednošću za vašu regiju. Ako glavni osigurač i dalje pregorijeva, kontaktirajte svog Orange prodavača.
100V/120V: T315mA
230V: T160mA

Voltage Selector Switch (prekidač za odabir napona)

Pogledajte 'Prije korištenja vašeg pojačala'.

Power Switch (prekidač za napajanje)
Provjerite jesu li kontrole glasnoće pojačala postavljene na nulu prije uključivanja napajanja pojačala. Isključite ga kada nije u upotrebi.

JAMSTVO

Orange pojačala pokrivena su našim standardnim jednogodišnjim jamstvom proizvođača od datuma kupnje, koje pokriva nedostatke u proizvodnji i komponentama. Ovo je neprenosivo i podliježe zakonima o zaštiti potrošača u zemlji kupnje i uvjetima i odredbama distributera. Dodatna godina može se dodati registracijom vašeg proizvoda online. Ventili i zvučnici isporučeni s Orange pojačalom ili kupljeni zasebno u našoj online trgovini pokriveni su 90 dana od datuma kupnje.
Status jamstva bilo kojeg Orange proizvoda podliježe njegovoj upotrebi za njegovu namjenu u prikladnim uvjetima. Kao proizvođač, zadržavamo pravo odbiti jamstvo za bilo koji Orange proizvod koji je zloupotrijebljen na bilo koji način. Cjeloviti uvjeti i odredbe mogu se pogledati na našoj web stranici ovdje.
REGISTRIRAJTE SE ODMAH NA www.orangeamps.com

OSIGURAČI MOGU OTKAZATI U BILO KOJEM TRENUTKU

Orange pojačala zaštićena su od oštećenja uzrokovanih nedosljednim naponom mreže pomoću različitih osigurača. Preporučujemo da korisnici Orangea imaju set rezervnih osigurača.
Za više informacija o održavanju te za dodatnu opremu i rezervne dijelove posjetite www.orangeamps.com
