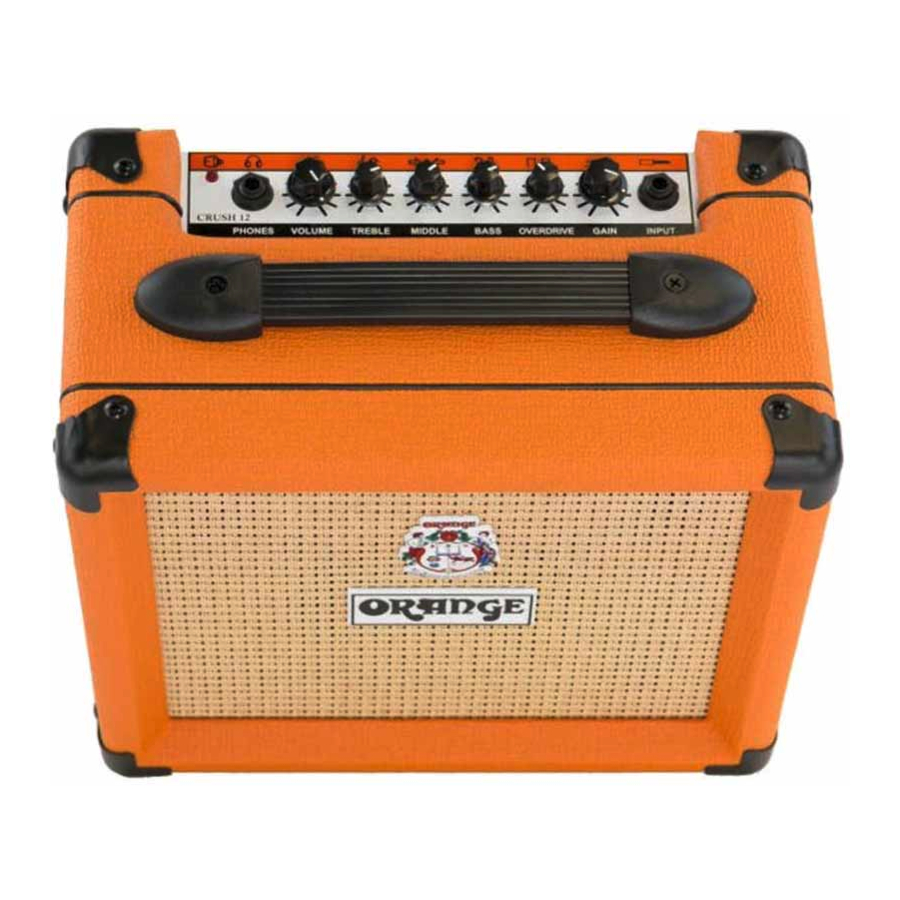

Orange CRUSH 12 - Používateľská príručka zosilňovača

Obsah

1 DÔLEŽITÉ BEZPEČNOSTNÉ INFORMÁCIE
2 PRED POUŽITÍM ZARIADENIA
3 FUNKCIE PANELU
4 ZÁRUKA
5 POISTKY MÔŽU ZLYHAŤ KEDYKOĽVEK
6 Referencie
7 Stiahnuť návod
8 V iných jazykoch

DÔLEŽITÉ BEZPEČNOSTNÉ INFORMÁCIE

Prečítajte si tieto pokyny.
Uschovajte si tieto pokyny.
Dbajte na všetky varovania.
Dodržiavajte všetky pokyny.
Nepoužívajte tento prístroj v blízkosti vody.
Čistite iba suchou handričkou.
Neblokujte žiadne vetracie otvory. Inštalujte v súlade s pokynmi výrobcu.
Neinštalujte v blízkosti zdrojov tepla, ako sú radiátory, ohrievače, kachle alebo iné zariadenia (vrátane zosilňovačov), ktoré produkujú teplo.
Nepotláčajte bezpečnostný účel polarizovanej zástrčky alebo zástrčky s uzemnením. Polarizovaná zástrčka má dve čepele, z ktorých jedna je širšia ako druhá. Uzemňovacia zástrčka má dve čepele a tretí uzemňovací kolík. Široká čepeľ alebo tretí kolík slúžia pre vašu bezpečnosť. Ak dodaná zástrčka nepasuje do vašej zásuvky, obráťte sa na elektrikára, aby vám zastaranú zásuvku vymenil.
Chráňte napájací kábel pred tým, aby sa po ňom chodilo alebo aby bol pricviknutý, najmä pri zástrčkách, zásuvkách a v mieste, kde vychádza zo zariadenia.
Používajte iba príslušenstvo/doplnky špecifikované výrobcom.
Používajte iba s vozíkom, stojanom, trojnožkou, držiakom alebo stolíkom špecifikovaným výrobcom alebo predávaným so zariadením. Ak sa používa vozík, buďte opatrní pri presúvaní kombinácie vozíka/zariadenia, aby ste predišli zraneniu v dôsledku prevrátenia.
Počas búrok s bleskami alebo keď sa zariadenie dlhší čas nepoužíva, odpojte ho od napájania.
Všetky opravy zverte kvalifikovanému servisnému personálu. Servis je potrebný, ak bolo zariadenie akýmkoľvek spôsobom poškodené, napríklad ak je poškodený napájací kábel alebo zástrčka, ak do zariadenia vnikla kvapalina alebo predmety, ak bolo zariadenie vystavené dažďu alebo vlhkosti, nefunguje normálne alebo spadlo.

Blesk so symbolom šípky v rovnostrannom trojuholníku má upozorniť používateľa na prítomnosť neizolovaného "nebezpečného napätia" v kryte výrobku, ktoré môže byť dostatočne silné na to, aby predstavovalo riziko úrazu elektrickým prúdom pre osoby.

Svorky označené ako "Speaker Outputs" (reproduktorové výstupy) musia byť pripojené k reproduktorovej skrini s určenou hodnotou zaťaženia pomocou netieneného dvojžilového kábla určeného na použitie s reproduktormi počas celej prevádzky.

Výkričník v rovnostrannom trojuholníku a "WARNING" (VÝSTRAHA) majú upozorniť používateľa na prítomnosť dôležitých prevádzkových pokynov. Nedodržanie pokynov môže viesť k vážnemu zraneniu alebo smrti.

NIKDY NEKLADTE TEKUTINY NA VÝROBOK ANI DO JEHO BLÍZKOSTI!

Tento výrobok Orange vyhovuje norme UL 60065:2001 (siedme vydanie) + A1:2005 + A2:2010 pre audio, video a podobné elektronické zariadenia. Certifikované podľa CAN/CSA CAN/CSA-C22.2 č. 60065:03

Tento výrobok Orange je v súlade s požiadavkami smernice WEEE (2002/96/ES) o označovaní. Táto nálepka na výrobku znamená, že tento elektrický/elektronický výrobok nesmiete likvidovať v komunálnom odpade. Podrobnosti o najbližšom schválenom recyklačnom zariadení vám poskytne miestny úrad.

PRED POUŽITÍM ZARIADENIA

Prepínač voliča napätia a sieťová poistka sú vo výrobe nastavené pre krajinu alebo oblasť, v ktorej sa má tento výrobok Orange predávať. Aby ste predišli vážnemu poškodeniu výrobku, pred pripojením napájacieho kábla IEC sa uistite, že menovité napätie striedavého prúdu uvedené na zadnom paneli výrobku zodpovedá napätiu striedavého prúdu z vašej zásuvky.

Ak sa má výrobok používať mimo oblasti nastavenej vo výrobe, uistite sa, že prepínač voliča napätia na zadnom paneli je nastavený na správne napätie pre novú krajinu/oblasť a že je v zásuvke poistky pod vstupom napájania IEC umiestnená príslušná sieťová poistka.

Správna hodnota sieťovej poistky pre výrobok je vytlačená na šasi (pozri 'Funkcie zadného panela'). Používajte iba rovnaký typ a hodnotu, ako je uvedené pre výrobok. Upozorňujeme, že rôzne prevádzkové napätia vyžadujú použitie rôznych typov napájacích káblov a zástrčiek. Ak si nie ste istí, obráťte sa na svojho predajcu Orange.

FUNKCIE PANELU

Power (napájanie)
Kontrolka napájania sa rozsvieti, keď je vypínač Power (vzadu) nastavený na ON(zapnuté).

Volume (hlasitosť)
Nastavuje celkovú úroveň výstupnej hlasitosti. Poznámka: ak je Gain nastavený na nulu, nebude počuť žiadny zvuk.

Phones (slúchadlá)
Pripojte slúchadlá cez stereo 1/4' konektor pre tiché cvičenie. VýstupPhones (slúchadlá) je vybavený simuláciou kabinetu a možno ho použiť aj na pripojenie zosilňovača k mixážnemu pultu alebo nahrávacej konzole. Vyhnite sa používaniu slúchadiel dlhší čas pri vysokej hlasitosti.

Input (vstup)
Na pripojenie nástroja k zásuvke Input (vstup) použite kvalitný tienený nástrojový kábel.

Treble (výšky)
Nastavuje vysoké frekvencie. Zvýšením ovládacieho prvku Treble (výšky) sa dosiahnu jasnejšie tóny.

Middle (stredy)
Nastavuje stredné frekvencie. Zvýšením ovládacieho prvku Middle (stredy) sa dosiahne 'plnší' zvuk. Pri vyšších nastaveniach Overdrive znížte stredné frekvencie pre 'vybratejší' moderný tón.

Bass (basy)
Nastavuje nízke frekvencie. Zvýšením ovládacieho prvku Bass (basy) sa dosiahnu hlbšie tóny.

Overdrive
Nastavuje úroveň skreslenia. Nastavte Overdrive na nulu pre čistejšie tóny. Vyššie nastavenia Overdrive pridávajú vyššiu úroveň skreslenia. Experimentujte s ovládačmi Gain a Overdrive pre širokú škálu 'crunch' a silne skreslených tónov.

Gain (zosilnenie)
Nastavuje úroveň vstupného signálu. Nastavte ovládací prvok Gain vyššie s nižším nastavením na ovládacom prvku Overdrive pre klasický vintage 'crunch'. Vyvážte ovládací prvok Gain s ovládačom Volume(hlasitosť) na dosiahnutie požadovanej výstupnej úrovne.

AC Mains Input (vstup striedavého prúdu)
Pozrite si 'Pred použitím vášho zosilňovača'. Pripojte dodaný kábel IEC k vstupu striedavého prúdu. Pred pripojením kábla IEC sa uistite, že je vypínač napájania nastavený na OFF (vypnuté).

Mains Fuse (sieťová poistka)
Sieťová poistka sa nachádza vo výsuvnej zásuvke pod vstupom striedavého prúdu. Ak sa sieťová poistka prepáli, vymeňte ju iba za presne rovnakú hodnotu pre vašu oblasť. Ak sa sieťová poistka naďalej prepaluje, kontaktujte svojho predajcu Orange.
100V/120V: T315mA
230V: T160mA

Voltage Selector Switch (prepínač voliča napätia)

Pozrite si 'Pred použitím vášho zosilňovača'.

Power Switch (vypínač napájania)
Pred zapnutím zosilňovača sa uistite, že sú ovládače hlasitosti zosilňovača nastavené na nulu. Vypnite ho, keď ho nepoužívate.

ZÁRUKA

Na zosilňovače Orange sa vzťahuje naša štandardná 1-ročná záruka výrobcu od dátumu zakúpenia, ktorá sa vzťahuje na výrobné chyby a chyby komponentov. Táto záruka je neprenosná a podlieha zákonom na ochranu spotrebiteľa v krajine zakúpenia a podmienkam distribútora. Registráciou produktu online je možné pridať ďalší rok. Na elektrónky a reproduktory dodávané so zosilňovačom Orange alebo zakúpené samostatne v našom internetovom obchode sa vzťahuje záruka 90 dní od dátumu zakúpenia.
Záruka na akýkoľvek výrobok Orange platí len v prípade, že sa používa na určený účel a v primeraných podmienkach. Ako výrobca si vyhradzujeme právo odmietnuť záruku na akýkoľvek výrobok Orange, ktorý bol akýmkoľvek spôsobom zneužitý. Úplné zmluvné podmienky si môžete pozrieť na našej webovej stránke tu.
ZAREGISTRUJTE SA HNEĎ TERAZ NA www.orangeamps.com

POISTKY MÔŽU ZLYHAŤ KEDYKOĽVEK

Zosilňovače Orange sú chránené pred poškodením spôsobeným nestabilným sieťovým napätím pomocou rôznych poistiek. Odporúčame, aby používatelia Orange mali sadu náhradných poistiek.
Viac informácií o údržbe a príslušenstve a náhradných dieloch nájdete na stránke www.orangeamps.com
