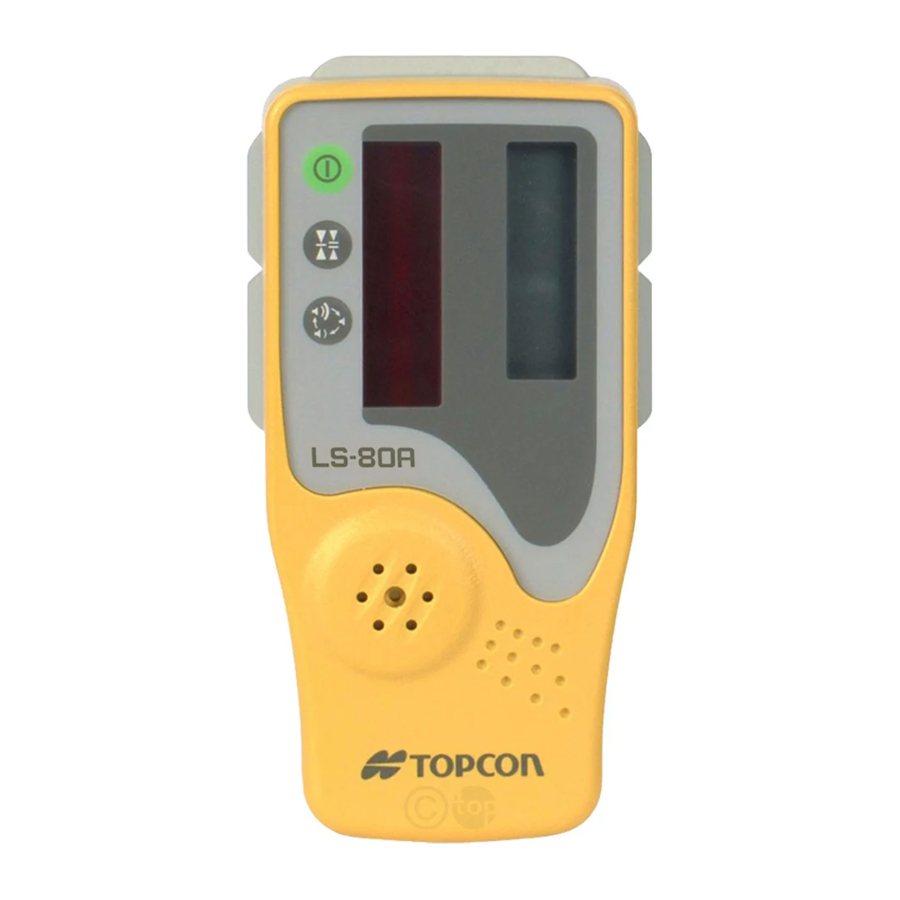

Topcon LS-80A, LS-80B, LS-80G - Priručnik za senzore razine

NOMENKLATURA

Prekidač za preciznost detekcije
Dostupne su dvije opcije preciznosti niveliranja, normalna preciznost i visoka preciznost. Pritiskom na ovaj prekidač, opcije preciznosti se izmjenjuju. Potvrdite odabir preciznosti pomoću indikatora. (Normalna preciznost je postavljena prilikom uključivanja prekidača napajanja.)

Indikator
Također se nalazi na stražnjoj strani

ZASLON

Upozorenje o visini rotirajućeg lasera *1
Bljesak i zvuk zujalice označavaju da funkcija upozorenja o visini rotirajućeg lasera radi.
Senzor razine može detektirati signal upozorenja o visini rotirajućeg lasera.
(Ova funkcija nije upotrebljiva za rotirajuće lasere koji nemaju upozorenje o visini i funkciju za izlaz alarmnog signala.)

Upozorenje o bateriji rotirajućeg lasera *2
Bljesak pokazuje da je snaga rotirajućeg lasera niska.
Senzor razine može detektirati upozorenje o bateriji rotirajućeg lasera.
(Ova funkcija nije upotrebljiva za rotirajuće lasere koji nemaju funkciju za izlaz alarmnog signala.)

Prikaz preostale baterije
Označava preostalu bateriju senzora razine na sljedeći način.

Napomena: Upozorenja *1 i *2 su funkcije koje senzor razine detektira alarmni signal od rotirajućeg lasera. Senzor razine može otkazati detekciju alarma od rotirajućeg lasera.
Da biste otkazali detekciju; Pritisnite prekidač napajanja dok pritišćete prekidač zvuka zujalice prilikom uključivanja.

FUNKCIJA AUTOMATSKOG ISKLJUČIVANJA

Napajanje će se automatski isključiti nakon što ne detektira lasersku zraku dulje od otprilike 30 minuta. (Da biste uključili senzor razine, ponovno pritisnite prekidač napajanja.)
*1, 2 Za više informacija o upozorenjima *1 i *2, pogledajte upute za uporabu svakog rotirajućeg lasera.

ZAMJENA BATERIJE

1. Nastavite gurati poklopac baterije u smjeru 1, a zatim pokušajte kliznuti poklopac u smjeru 2. Poklopac se ne pomiče, ali će se otvoriti.
2. Izvadite bateriju i stavite novu u kutiju za baterije.
3. Pritisnite poklopac prema dolje i kliknite da se zatvori.

RASPON DETEKCIJE

PRIMJER RADA

SPECIFIKACIJE

Raspon detekcije: 50mm (2.0 in)

Preciznost detekcije:
Visoka preciznost: ±1mm (±0.04 in)
Normalna preciznost: ±2mm (±0.08 in)

Indikacija detektirane zrake:
Tekući kristal: Obje strane (LS-80A/G)
Samo prednja strana (LS-80B)
Zujalica (LS-80A/B/G)

Izvor napajanja:
2×AA suhe baterije
*Baterije uključene u pakiranje služe za potvrdu početnog rada.
Molimo zamijenite priložene baterije novima što je prije moguće.

Napon: DC 3V

Vrijeme za automatsko isključivanje:
Otprilike 30 min.

Vodootpornost / otpornost na prašinu:
JIS stupanj zaštite IP66

Radna temperatura:
–20°C do 50°C (–4°F do +122°F)

Kontinuirano radno vrijeme:
Alkalne manganske suhe baterije Otprilike 120 sati

Dimenzije:
146 (l) × 76 (w) × 26 (h) mm
(5.7 (l) × 2.9 (w) × 1.0 (h) in)

Težina:
0.19 kg (0.41 lbs)
(uključujući suhe baterije)

O mjernom rasponu, pogledajte upute za uporabu svakog rotirajućeg lasera.
