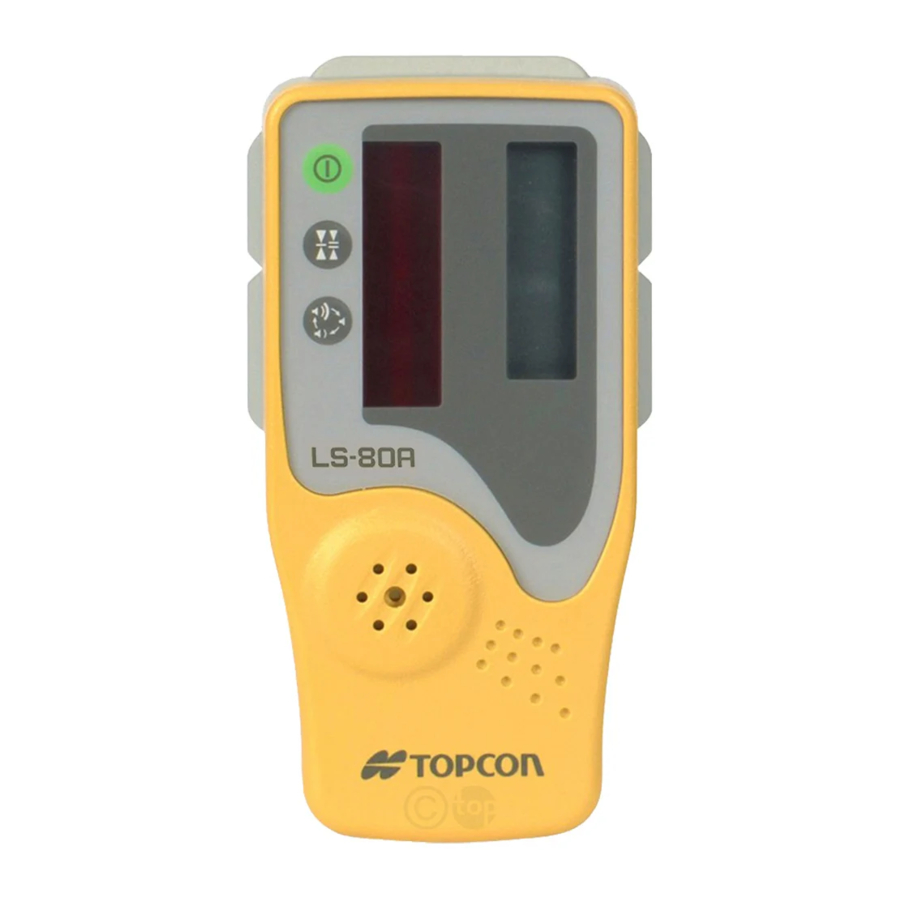

Topcon LS-80A, LS-80B, LS-80G - Manual de utilizare al senzorului de nivel

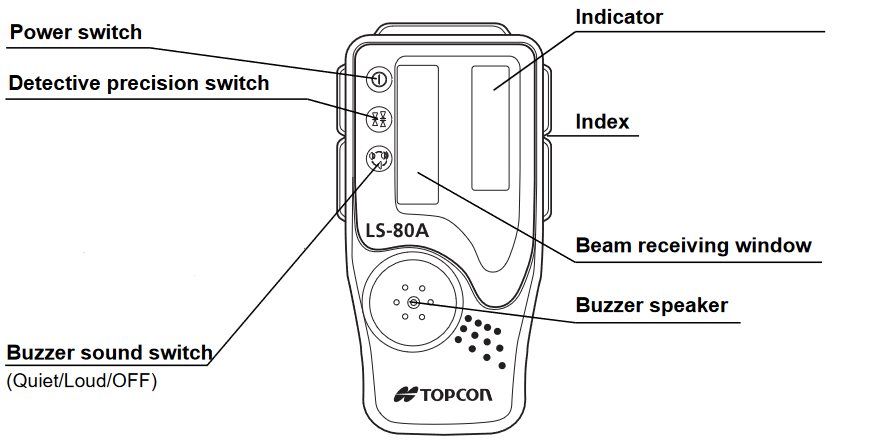

NOMENCLATURA

Comutator de precizie detectivă
Sunt disponibile două opțiuni de precizie de nivelare, precizie normală și precizie ridicată. Prin apăsarea acestui comutator, opțiunile de precizie sunt comutate alternativ. Confirmați alegerea preciziei prin indicator. (Precizia normală este setată la pornirea comutatorului de alimentare.)

Indicator
Situat și pe partea din spate

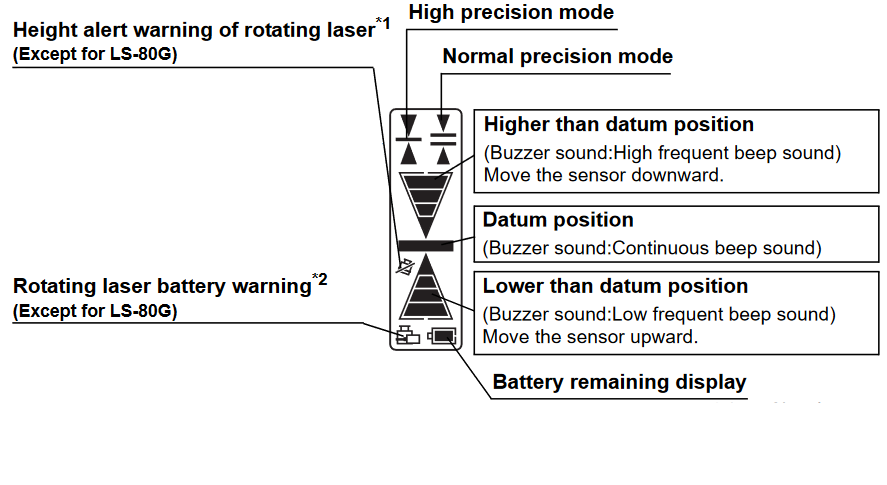

AFIȘAJ

Avertizare de alertă de înălțime a laserului rotativ *1
Un bliț și un sunet de sonerie semnifică faptul că funcția de alertă de înălțime a laserului rotativ este în funcțiune.
Senzorul de nivel poate detecta semnalul de avertizare de alertă de înălțime a laserului rotativ.
(Această funcție nu este utilizabilă pentru laserul rotativ care nu are alerta de înălțime și funcția de a emite semnal de alarmă.)

Avertizare baterie laser rotativ *2
Un bliț arată că puterea laserului rotativ este scăzută.
Senzorul de nivel poate detecta avertizarea bateriei laserului rotativ.
(Această funcție nu este utilizabilă pentru laserul rotativ care nu are funcția de a emite semnal de alarmă.)

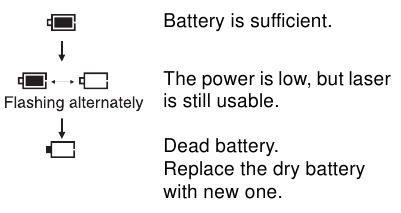

Afișaj baterie rămasă
Indică bateria rămasă a senzorului de nivel după cum urmează.

Notă: Afișajele de avertizare *1 și *2 sunt funcțiile prin care senzorul de nivel detectează semnalul de alarmă de la laserul rotativ. Senzorul de nivel poate anula detectarea alarmei de la laserul rotativ.
Pentru a anula detectarea; Apăsați comutatorul de alimentare în timp ce apăsați comutatorul de sunet al soneriei la pornire.

FUNCȚIA DE OPRIRE AUTOMATĂ

Alimentarea va fi oprită automat după ce nu a fost detectat niciun fascicul laser timp de aproximativ 30 de minute. (Pentru a porni senzorul de nivel, apăsați din nou comutatorul de alimentare.)
*1, 2 Pentru mai multe informații despre afișajele de avertizare de mai sus *1 și *2, consultați manualul de instrucțiuni al fiecărui laser rotativ.

ÎNLOCUIREA BATERIEI

1. Continuați să împingeți capacul bateriei în direcția 1, apoi încercați să glisați capacul în direcția 2. Capacul nu se mișcă, dar se va deschide.
2. Scoateți bateria și puneți una nouă în cutia bateriei.
3. Apăsați capacul în jos și faceți clic pentru a închide.

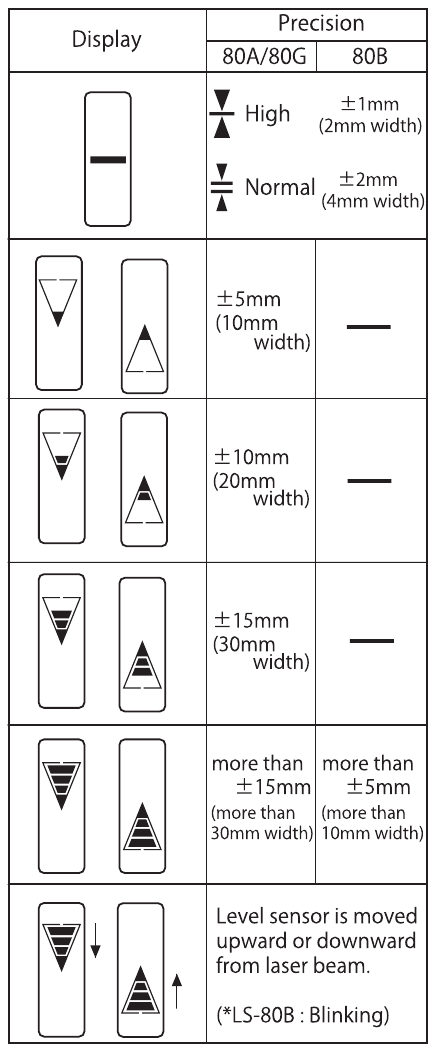

GAMA DE DETECTARE

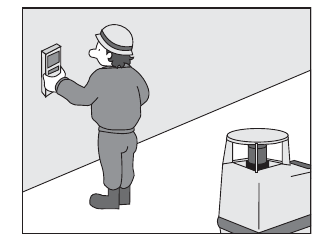

EXEMPLU OPERAȚIONAL

SPECIFICAȚII

Gama de detectare: 50mm (2.0 in)

Precizie detectivă:
Precizie ridicată: ±1mm (±0.04 in)
Precizie normală: ±2mm (±0.08 in)

Indicație fascicul detectiv:
Cristal lichid: Ambele părți (LS-80A/G)
Doar partea frontală (LS-80B)
Sonerie (LS-80A/B/G)

Sursa de putere:
2×Baterii uscate de dimensiunea AA
*Bateriile incluse în pachet sunt pentru a confirma funcționarea inițială.
Vă rugăm să înlocuiți bateriile furnizate cu baterii noi cât mai curând posibil.

Voltaj: DC 3V

Timpul pentru oprire automată:
Aprox. 30 min.

Proprietate impermeabilă / rezistență la praf:
Grad de protecție JIS IP66

Temperatura de operare:
–20°C până la 50°C (–4°F până la +122°F)

Timp de funcționare continuă:
Baterii uscate alcaline cu mangan Aprox. 120 ore

Dimensiuni:
146 (l) × 76 (w) × 26 (h) mm
(5.7 (l) × 2.9 (w) × 1.0 (h) in)

Greutate:
0.19 kg (0.41 lbs)
(inclusiv baterii uscate)

Despre intervalul de măsurare, consultați manualul de instrucțiuni al fiecărui laser rotativ.
