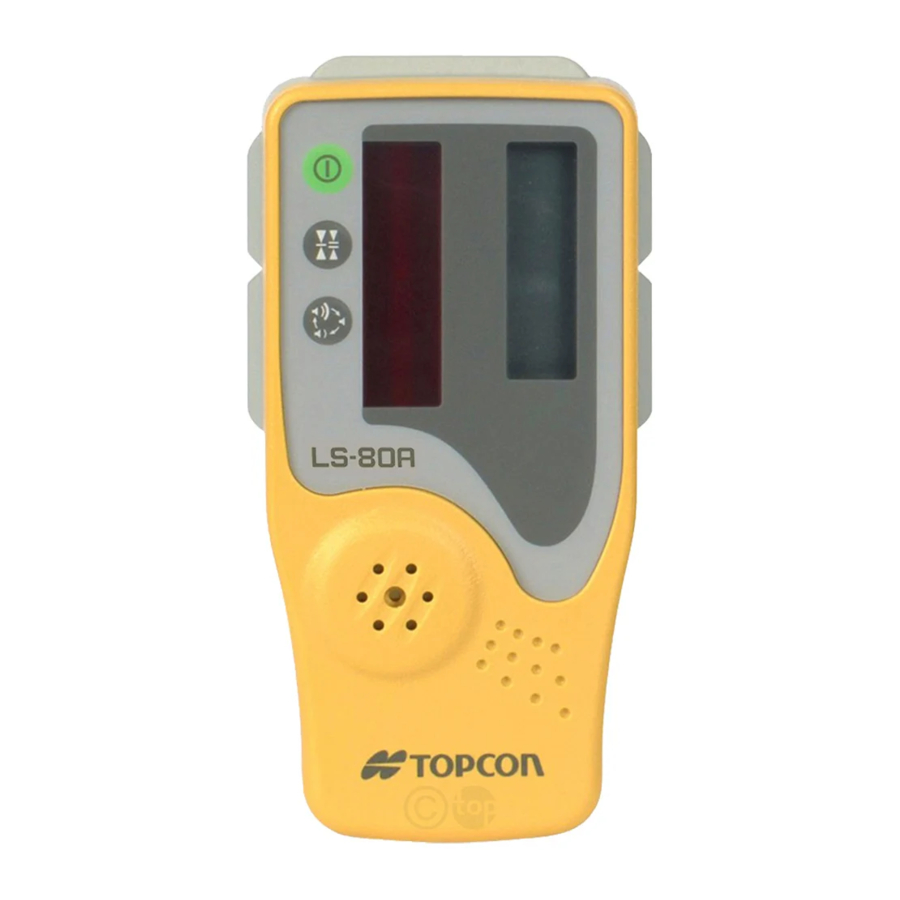

Topcon LS-80A, LS-80B, LS-80G - Instrukcja obsługi czujnika poziomu

NOMENKLATURA

Przełącznik precyzji detekcji
Dostępne są dwie opcje precyzji poziomowania: normalna precyzja i wysoka precyzja. Naciśnięcie tego przełącznika powoduje naprzemienne przełączanie opcji precyzji. Wybór precyzji potwierdź wskaźnikiem. (Normalna precyzja jest ustawiana przy włączaniu zasilania.)

Wskaźnik
Znajduje się również z tyłu

WYŚWIETLACZ

Ostrzeżenie o wysokości obracającego się lasera *1
Błysk i sygnał dźwiękowy oznaczają, że działa funkcja ostrzegania o wysokości obracającego się lasera.
Czujnik poziomu może wykryć sygnał ostrzegawczy o wysokości obracającego się lasera.
(Ta funkcja nie jest dostępna dla lasera obrotowego, który nie ma ostrzeżenia o wysokości i funkcji wysyłania sygnału alarmowego.)

Ostrzeżenie o baterii obracającego się lasera *2
Błysk oznacza, że poziom naładowania baterii obracającego się lasera jest niski.
Czujnik poziomu może wykryć ostrzeżenie o baterii obracającego się lasera.
(Ta funkcja nie jest dostępna dla lasera obrotowego, który nie ma funkcji wysyłania sygnału alarmowego.)

Wyświetlanie pozostałego poziomu naładowania baterii
Wskazuje pozostały poziom naładowania baterii czujnika poziomu w następujący sposób.

Uwaga: Wyświetlacze ostrzegawcze *1 i *2 to funkcje, dzięki którym czujnik poziomu wykrywa sygnał alarmowy z obracającego się lasera. Czujnik poziomu może anulować wykrywanie alarmu z obracającego się lasera.
Aby anulować wykrywanie; Naciśnij włącznik zasilania, naciskając przełącznik dźwięku brzęczyka podczas włączania zasilania.

FUNKCJA AUTOMATYCZNEGO WYŁĄCZANIA

Zasilanie zostanie wyłączone automatycznie po niewykryciu wiązki lasera przez ponad ok. 30 minut. (Aby włączyć czujnik poziomu, naciśnij ponownie włącznik zasilania.)
*1, 2 Więcej informacji na temat wyświetlaczy ostrzegawczych *1 i *2 znajduje się w instrukcji obsługi każdego obracającego się lasera.

WYMIANA BATERII

1. Naciskaj pokrywę baterii w kierunku 1, a następnie spróbuj przesunąć pokrywę w kierunku 2. Pokrywa nie porusza się, ale otworzy się.
2. Wyjmij baterię i umieść nową w komorze baterii.
3. Naciśnij pokrywę i zatrzaśnij, aby zamknąć.

ZAKRES DETEKCJI

PRZYKŁAD DZIAŁANIA

SPECYFIKACJE

Zakres detekcji: 50mm (2.0 in)

Precyzja detekcji:
Wysoka precyzja: ±1mm (±0.04 in)
Normalna precyzja: ±2mm (±0.08 in)

Wskazanie wiązki detekcji:
Ciekły kryształ: Obie strony (LS-80A/G)
Tylko strona przednia (LS-80B)
Brzęczyk (LS-80A/B/G)

Źródło zasilania:
2×baterie suche rozmiaru AA
*Baterie dołączone do zestawu służą do potwierdzenia wstępnego działania.
Prosimy o jak najszybszą wymianę dostarczonych baterii na nowe.

Napięcie: DC 3V

Czas automatycznego wyłączenia:
Około. 30 min.

Wodoodporność / odporność na kurz:
Stopień ochrony JIS IP66

Temperatura robocza:
–20°C do 50°C (–4°F do +122°F)

Ciągły czas pracy:
Alkaliczne baterie suche manganowe Około 120 godzin

Wymiary:
146 (l) × 76 (w) × 26 (h) mm
(5.7 (l) × 2.9 (w) × 1.0 (h) in)

Waga:
0.19 kg (0.41 lbs)
(wraz z bateriami suchymi)

Informacje na temat zakresu pomiarowego można znaleźć w instrukcji obsługi każdego obracającego się lasera.
