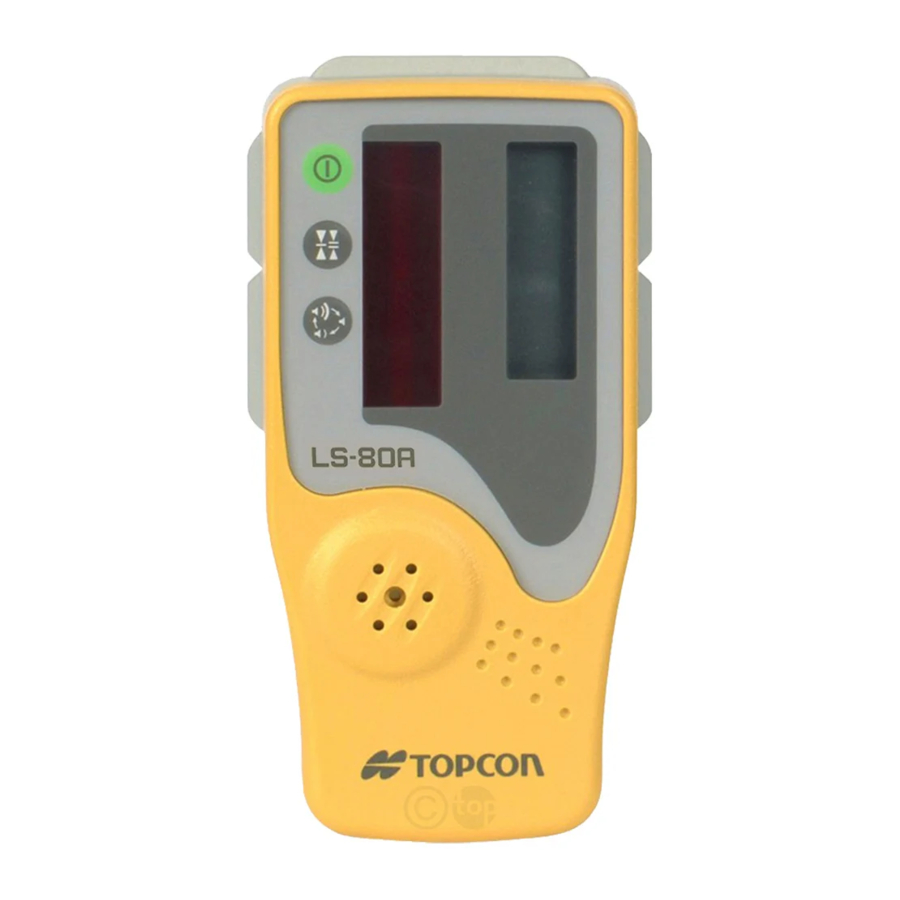

Topcon LS-80A, LS-80B, LS-80G - Seviye Sensörü Kullanım Kılavuzu

NOMENKLATÜR

Hassasiyet algılama anahtarı
İki seviye hassasiyeti seçeneği mevcuttur: normal hassasiyet ve yüksek hassasiyet. Bu anahtara basarak, hassasiyet seçenekleri dönüşümlü olarak değiştirilir. Gösterge ile hassasiyet seçimini onaylayın. (Güç anahtarı açıldığında normal hassasiyet ayarlanır.)

Gösterge
Arka tarafta da bulunur

EKRAN

Dönen lazerin yükseklik uyarı uyarısı *1
Bir flaş ve bir buzzer sesi, dönen lazerin yükseklik uyarı fonksiyonunun çalıştığını gösterir.
Seviye sensörü, dönen lazerin yükseklik uyarı uyarısı sinyalini algılayabilir.
(Bu fonksiyon, yükseklik uyarısı ve alarm sinyali çıkışı fonksiyonu olmayan dönen lazerlerde kullanılamaz.)

Dönen lazer pil uyarısı *2
Bir flaş, dönen lazer gücünün düşük olduğunu gösterir.
Seviye sensörü, dönen lazer pil uyarısını algılayabilir.
(Bu fonksiyon, alarm sinyali çıkışı fonksiyonu olmayan dönen lazerlerde kullanılamaz.)

Kalan pil göstergesi
Seviye sensörünün kalan pilini aşağıdaki gibi gösterir.

Not: *1 ve *2 uyarı göstergeleri, seviye sensörünün dönen lazerden alarm sinyali algıladığı fonksiyonlardır. Seviye sensörü, dönen lazerden alarm algılamasını iptal edebilir.
Algılamayı iptal etmek için; güç açılırken buzzer sesi anahtarına basarken güç anahtarına basın.

OTOMATİK KAPANMA FONKSİYONU

Yaklaşık 30 dakikadan fazla lazer ışını algılanmadığında güç otomatik olarak kapanacaktır. (Seviye sensörünü açmak için, güç anahtarına tekrar basın.)
*1, 2 Yukarıdaki *1 ve *2 uyarı göstergeleri hakkında daha fazla bilgi için, her bir dönen lazerin kullanım kılavuzuna bakın.

PİL DEĞİŞTİRME

1. Pil kapağını 1 yönünde itmeye devam edin ve ardından kapağı 2 yönünde kaydırmaya çalışın. Kapak hareket etmez ancak açılır.
2. Pili çıkarın ve pil kutusuna yeni bir pil yerleştirin.
3. Kapağı aşağı bastırın ve kapatmak için tıklayın.

ALGILAMA ARALIĞI

ÖRNEK ÇALIŞMA

TEKNİK ÖZELLİKLER

Algılama aralığı: 50mm (2.0 inç)

Algılama hassasiyeti:
Yüksek hassasiyet: ±1mm (±0.04 inç)
Normal hassasiyet: ±2mm (±0.08 inç)

Algılama ışını göstergesi:
Sıvı kristal: Her iki taraf (LS-80A/G)
Sadece ön taraf (LS-80B)
Buzzer (LS-80A/B/G)

Güç kaynağı:
2×AA boyutunda kuru pil
*Pakete dahil olan piller, ilk çalışmayı doğrulamak içindir.
Lütfen sağlanan pilleri en kısa sürede yeni pillerle değiştirin.

Voltaj: DC 3V

Otomatik kapanma süresi:
Yaklaşık 30 dakika.

Su geçirmezlik özelliği / toz direnci:
JIS koruma sınıfı IP66

Çalışma sıcaklığı:
–20°C ila 50°C (–4°F ila +122°F)

Sürekli çalışma süresi:
Alkali manganez kuru piller Yaklaşık 120 saat

Boyutlar:
146 (u) × 76 (g) × 26 (y) mm
(5.7 (u) × 2.9 (g) × 1.0 (y) inç)

Ağırlık:
0.19 kg (0.41 lbs)
(kuru piller dahil)

Ölçüm aralığı hakkında, her bir dönen lazerin kullanım kılavuzuna bakın.
