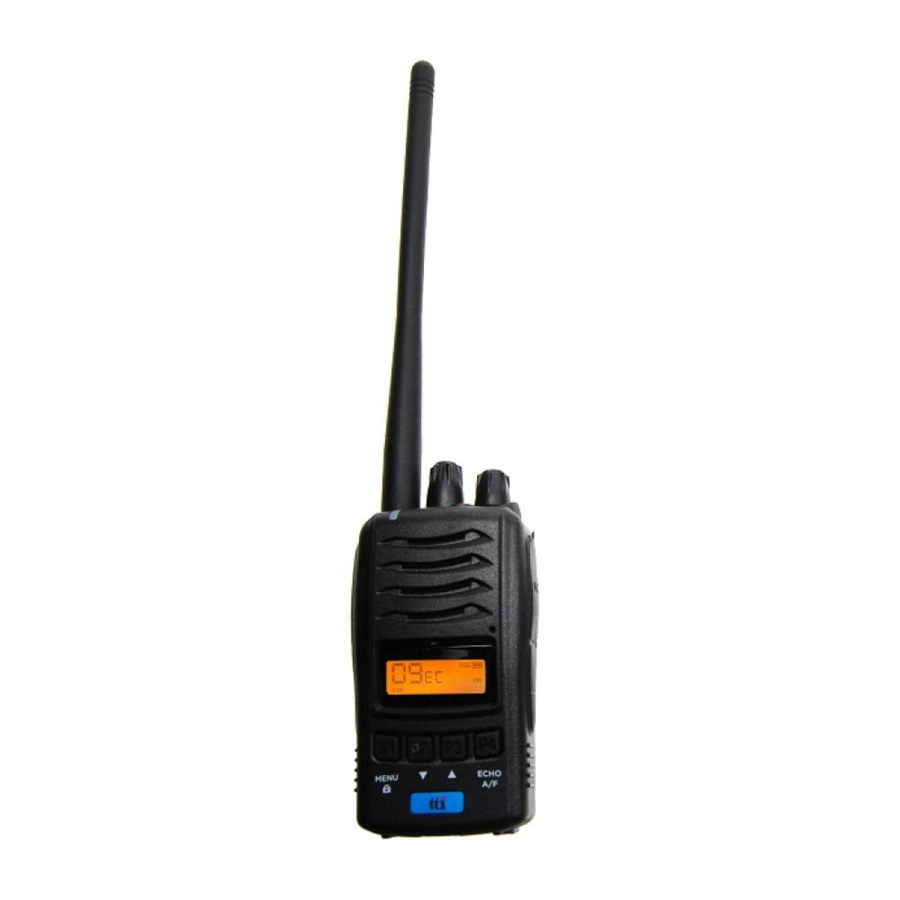

TTI TCB-H100 - 4W-os kompakt kézi CB adó-vevő használati útmutató

Köszönetünk

Köszönjük, hogy TTI CB TRANSCEIVER rádiót vásárolt.
Megfelelő használat esetén ez a TTI termék sok éven át megbízhatóan fog szolgálni.

Minden termékünk úgy készült, hogy kiváló értéket nyújtson a fejlett funkciók, a nagyszerű design és a gyártási minőség kombinálásával.

Annak érdekében, hogy megismerje a rádió működését és funkcióit, és a legjobb teljesítményt érje el, kérjük, használat előtt figyelmesen olvassa el ezt a kézikönyvet.

Mellékelt tartozékok

A TCB-H100 teljes körű tartozékokkal van ellátva, amelyek segítenek a kezdésben, és szinte azonnal kihasználhatja az összes funkciót.

> Töltő csomag TCB-H100 adó-vevő - 1db Antenna - 1db Li-Ion akkumulátor - 1db Töltő bölcső - 1db Tápkábel - 1db Övcsipesz - 1db

> Akkumulátor eliminátor csomag TCB-H100 adó-vevő - 1db Akkumulátor eliminátor antenna csatlakozóval - 1db

Az akkumulátorcsomag / akkumulátor eliminátor felszerelése

> Felszerelés
Győződjön meg arról, hogy a rádió ki van kapcsolva. Igazítsa az akkumulátorcsomagot az akkumulátor vezetőjéhez, és csúsztassa az akkumulátorcsomagot felfelé, amíg kattanást nem hall.

> Eltávolítás
Győződjön meg arról, hogy a rádió ki van kapcsolva. Nyomja le az akkumulátor kioldó reteszét, és válassza le az akkumulátorcsomagot a rádióról.

Akkumulátor töltése

1. Csatlakoztassa a hálózati adaptert a hálózati tápegységhez, és csatlakoztassa az adapter töltőcsatlakozóját a töltő bölcsőhöz.
2. Válassza le a rádió tartozékait, és győződjön meg arról, hogy a rádió ki van kapcsolva.
3. Helyezze a rádiót a töltő bölcsőjébe, amíg a helyére nem kattan. A töltő LED-je pirosan világít, és a töltés megkezdődik. Ha a töltő LED-je pirosan vagy zölden villog, vagy a töltő LED-je nem világít, helyezze vissza a rádiót a töltő bölcsőjébe.
4. Az akkumulátor töltési ideje körülbelül 4-5 óra. Amikor az akkumulátor teljesen feltöltődött, a töltő LED-je zöldre vált.

Hálózati adapter

• Bemenet: 230VAC
• Kimenet: 12VDC 1Ah

Megjegyzés:

• Ha a piros LED villog, kétség merül fel az akkumulátor minőségével kapcsolatban.
• Ha a narancssárga LED villog, kétség merül fel az akkumulátor magas hőmérsékletével kapcsolatban.
  Ebben az esetben válassza le az akkumulátort a bölcsőről, és próbálja újra a lehűlés után.

Adó-vevő vezérlők, kijelző és funkciók

1. Be/Ki kapcsoló és hangerőszabályzó gomb
   Kapcsolja be a gombot az óramutató járásával megegyező irányba forgatva. Minél jobban forgatja ezt a gombot az óramutató járásával megegyező irányba, annál nagyobb lesz a hang.
2. Zajzár állító és DSS (Dynamic Squelch Tuning System - Dinamikus zajzár hangoló rendszer)
   DSS: Alapértelmezett. Az adó-vevő zajzár szintje dinamikusan be van állítva a legjobb vételi állapot elérése érdekében.
   Zajzár állító: Forgassa ezt a gombot az óramutató járásával megegyező irányba a maximumig. Forgassa az óramutató járásával ellentétes irányba, amíg háttérzajt nem hall, majd forgassa a gombot az ellenkező irányba, amíg a zaj el nem tűnik.
3. Vészhelyzeti gomb
   Nyomja meg ezt a gombot a vészhelyzeti csatornára (9 vagy 19) való váltáshoz. A korábbi működési módba való visszatéréshez nyomja meg ismét az EMG gombot.
4. PTT gomb
   Amíg lenyomva tartja ezt a gombot, adhat. A piros LED világít a PTT megnyomása közben.
5. Háttérvilágítás és Scan (keresés) gomb
   Rövid megnyomás a háttérvilágítás színének megváltoztatásához (piros / zöld / borostyán / ki)
   Hosszan nyomja meg a csatorna keresés aktiválásához/deaktiválásához. Keresés közben nyomja meg a Fel/Le gombot a keresési irány megváltoztatásához.
6. Menu (menü) / Lock (zár) gomb
   Rövid megnyomás a menü módba való belépéshez. Használja a Fel/Le gombot a beállítás megváltoztatásához.
   Hosszan nyomja meg a billentyűzet zár funkció aktiválásához/deaktiválásához.

<MENU (menü)>

Kijelző	Funkciók	Beállítások
	Band (sáv)	Lásd a következő sáv táblázatot
	Power (teljesítmény)	FM: High (magas) és Low (alacsony) AM: Low (alacsony) csak
	Roger Beep Tone (Roger sípoló hang)	On (be) és Off (ki)
	Key Beep Tone (billentyű hangjelzés)	On (be) és Off (ki)
	VOX	Off (ki), Low (alacsony), Middle (közepes), High (magas)

<BAND (sáv) táblázat>

Beállítás	Kijelző	Beállítások
EC		Európa 40ch. FM 4W
EU		Európa 40ch. AM/FM 4W
D		Németország 80ch. FM 4W, 40ch. AM 4W
I2		Olaszország 34ch. AM/FM 4W
I		Olaszország 40ch. AM/FM 4W
UE(EU/UK)		UK 40ch. FM 4W (brit frekvenciák) + CEPT 40ch. FM 4W(EC)
UK		UK 40ch. FM 4W (brit frekvenciák)
PL		Lengyelország 40ch. AM/FM 4W (Lengyel frekvenciák: 5KHz)
F		Franciaország 40ch. FM 4W, 40ch AM 4W
E		Spanyolország 40ch. AM/FM 4W

7. Channel Up/Down Button (csatorna fel/le gomb)
   Rövid megnyomás a csatorna megváltoztatásához.|
   Hosszan nyomja meg a csatornaváltás felgyorsításához.
8. Echo & AM/FM Button (Echo és AM/FM gomb)
   Rövid megnyomás az Echo TX hang aktiválásához/deaktiválásához.
   Hosszan nyomja meg az AM/FM mód váltásához.
9. Signal Strength Meter (S-RF) (Jelerősség mérő (S-RF))
   Az alacsony adási teljesítmény négy S-RF mérőt mutat.
   A magas adási teljesítmény a teljes nyolc S-RF mérőt mutatja.
   Jel fogadása közben a tényleges vételi jelerősség látható a kijelzőn.
10. Low Batter Alert (alacsony akkumulátor figyelmeztetés)
    Alacsony akkumulátor esetén a LED és az akkumulátor jelzőfénye 15 másodpercenként figyelmeztető hangjelzéssel villog.

Hibaelhárítás

Ha problémákat tapasztal a TCB-H100 készülékkel, először ellenőrizze az akkumulátor töltöttségi szintjét vagy az akkumulátor eliminátor csatlakoztatását, mivel az alacsony töltöttségű akkumulátorok olyan problémákat okozhatnak, mint a gyenge átvitel, a gyenge vétel és a csökkent hangminőség. Ezután ellenőrizze a kézikönyvet és a rádió kijelzőjét, hogy megbizonyosodjon arról, hogy egy funkciót (például VOX vagy Lock (zár)) nem aktiváltak véletlenül.

1. Kapcsolja ki az adó-vevőt.
2. Tartsa lenyomva a PTT gombot és a háttérvilágítás gombot, majd kapcsolja be az adó-vevőt.
3. Várjon egy ideig, amíg a reset (visszaállítás) kijelző meg nem jelenik.

Ez a visszaállítás törli az összes memóriát, és a paraméterek visszaállnak a gyári alapbeállításokra. További nehézségek esetén forduljon a forgalmazóhoz, vagy látogasson el weboldalunkra a www.ttikorea.co.kr címen.

Biztonsági követelmény

Az újratölthető akkumulátor töltéséhez csak a következő specifikációknak megfelelő, CE-jóváhagyással rendelkező AC adapter használható.
INPUT (bemenet): 230VAC 50Hz
OUTPUT (kimenet): 12VDC 1Ah

Az akkumulátor eliminátorral történő közvetlen működtetéshez a következő szivargyújtó adaptert kell használni.
INPUT (bemenet): 12/24VDC
OUTPUT (kimenet): 12VDC 3Ah

Műszaki adatok

* A specifikáció előzetes értesítés nélkül változhat.

Használati korlátozások

Megfelelőségi nyilatkozat

Mi, a TTI Tech Co., Ltd. (B-912, Indeokwon IT Valley, 40 Imi-ro, Uiwang-si, Gyeonggi-do, Korea) kizárólagos felelősségünkkel kijelentjük, hogy ez a berendezés megfelel a 2014/53/EU rádióberendezésekről szóló irányelv (RED) alapvető követelményeinek, és hogy minden alkalmazandó Essential Test Suite mérést elvégeztek.

A berendezés típusa: KÉZI CB ADÓ-VEVŐ
Típusjelzés: TCB-H100
Verzió (adott esetben):

Ez a megfelelés a következő szabványoknak, specifikációknak vagy dokumentumoknak való megfelelésen alapul:

N. Y. Kim
Igazgató

Aláírás
Korea, 2019. december 31.

www.ttikorea.co.kr
