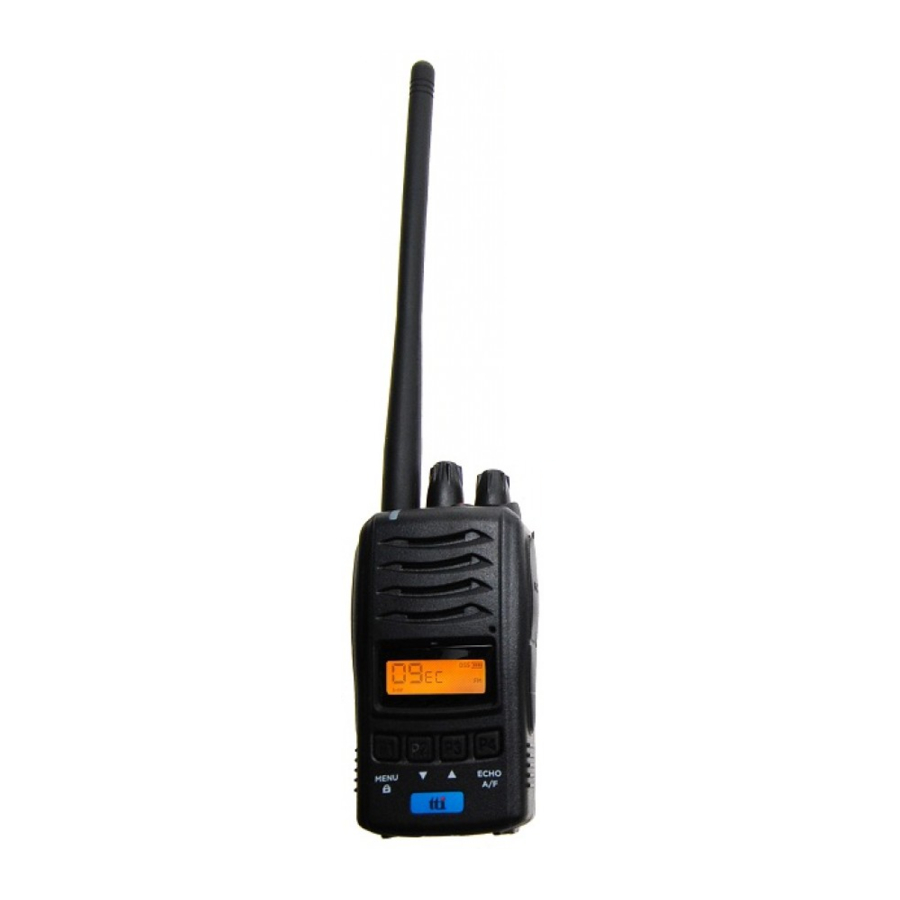

TTI TCB-H100 - Manuali i Transmetuesit CB Kompakt Portativ 4W

Falënderimet tona për Ju

Ju faleminderit që keni blerë një radio TTI CB TRANSCEIVER.
E përdorur siç duhet, ky produkt TTI do t'ju ofrojë shumë vite shërbim të besueshëm.

Të gjitha produktet tona janë ndërtuar për të ofruar vlerë të shkëlqyer duke kombinuar veçori të avancuara, dizajn të shkëlqyeshëm dhe cilësi prodhimi.

Për t'u siguruar që jeni të njohur me funksionimin dhe veçoritë e radios tuaj, dhe për të marrë performancën më të mirë, ju lutemi lexoni me kujdes këtë manual përpara përdorimit.

Aksesorët e Furnizuar

TCB-H100 furnizohet me një gamë të plotë aksesorësh për t'ju ndihmuar të filloni dhe të përfitoni virtualisht nga të gjitha veçoritë menjëherë.

> Paketa e Karikuesit Transmetues TCB-H100 - 1 njësi Antenë - 1 njësi Bateri e rikarikueshme Li-Ion - 1 njësi Mbajtëse karikimi - 1 njësi Kabllo energjie - 1 njësi Kapëse rripi - 1 njësi

> Paketa e Eliminatorit të Baterisë Transmetues TCB-H100 - 1 njësi Eliminues Baterie me lidhës Antene - 1 njësi

Vendosja e Paketës së Baterisë / Eliminatorit të Baterisë

> Vendosja
Sigurohuni që radio juaj të jetë e fikur. Rreshtoni paketën e baterisë me udhëzuesin e baterisë dhe rrëshqisni paketën e baterisë deri në majë derisa të dëgjoni zhurmën e kërcitjes.

> Heqja
Sigurohuni që radio juaj të jetë e fikur. Shtypni kapësen e lëshimit të baterisë dhe ndajeni paketën e baterisë nga radio.

Karikimi i Baterisë

1. Lidhni adaptorin e energjisë me furnizimin kryesor të energjisë dhe lidhni folenë e karikuesit të adaptorit me mbajtësen e karikimit.
2. Shkëputni çdo aksesor radioje dhe sigurohuni që radio të jetë e fikur.
3. Futeni radion në mbajtësen e karikimit derisa të klikojë në vend. LED-i i karikuesit do të ndriçojë me ngjyrë të kuqe dhe karikimi do të fillojë. Nëse LED-i i karikuesit pulson me ngjyrë të kuqe ose të gjelbër ose LED-i i karikuesit nuk ndizet, rifuteni radion në mbajtësen e karikimit.
4. Koha e karikimit të baterisë është rreth 4-5 orë. Kur bateria është plotësisht e karikuar, LED-i i karikuesit do të kthehet në jeshile.

Adaptor Energjie

• Hyrja: 230VAC
• Dalja: 12VDC 1Ah

Shënim:

• Pas pulsimit të LED-it të kuq, ka një dyshim për cilësinë e baterisë.
• Pas pulsimit të LED-it portokalli, ka një dyshim për temperaturën e lartë të baterisë.
  Në këtë rast, ndajeni baterinë nga mbajtësja dhe provoni përsëri pas ftohjes.

Kontrollet, Ekrani dhe Funksionet e Transmetuesit

1. Çelësi i Ndezjes/Fikjes dhe Kontrollit të Volumit
   Kthejeni këtë çelës në drejtim të akrepave të orës për ta ndezur. Sa më shumë ta ktheni këtë çelës në drejtim të akrepave të orës, aq më i madh bëhet zëri audio.
2. Rregulluesi i Squelch dhe DSS (Sistemi Dinamik i Akordimit të Squelch)
   DSS: Parazgjedhur. Niveli i squelch i transmetuesit tuaj rregullohet në mënyrë dinamike për të marrë kushtin më të mirë të marrjes.
   Rregulluesi i Squelch: Kthejeni këtë çelës në drejtim të akrepave të orës në maksimum. Kthejeni në drejtim të kundërt të akrepave të orës derisa të dëgjoni zhurmë në sfond dhe më pas kthejeni çelësin në drejtim të kundërt derisa të zhduket zhurma.
3. Butoni i Emergjencës
   Shtypni këtë buton për të shkuar në kanalin e emergjencës (9 ose 19). Për t'u kthyer në modalitetin e mëparshëm të funksionimit, shtypni përsëri butonin EMG.
4. Butoni PTT
   Ndërsa e shtypni këtë buton, mund të transmetoni. LED-i i kuq ndizet gjatë shtypjes së PTT.
5. Butoni i Ndriçimit të Pasëm dhe Skanimit
   Shtypni shkurtimisht për të ndryshuar ngjyrën e ndriçimit të pasëm (E kuqe / E gjelbër / Qelibar / Fikur)
   Shtypni gjatë për të aktivizuar/çaktivizuar skanimin e kanalit. Gjatë skanimit, shtypni butonin Lart/Poshtë për të ndryshuar drejtimin e skanimit.
6. Butoni Menu / Bllokim
   Shtypni shkurtimisht për të hyrë në modalitetin e menysë. Përdorni butonin Lart/Poshtë për të ndryshuar cilësimin.
   Shtypni gjatë për të aktivizuar/çaktivizuar funksionin e bllokimit të tastierës.

<MENU>

Ekrani	Funksionet	Cilësimet
	Brezi	Shikoni tabelën e brezit tjetër
	Fuqia	FM: E lartë dhe e ulët AM: Vetëm e ulët
	Tingulli Roger Beep	Ndezur dhe Fikur
	Tingulli Key Beep	Ndezur dhe Fikur
	VOX	Fikur, I ulët, I mesëm, I lartë

<Tabela e BREZIT>

Cilësimi	Ekrani	Cilësimet
EC		Evropë 40 kanale. FM 4W
EU		Evropë 40 kanale. AM/FM 4W
D		Gjermani 80 kanale. FM 4W, 40 kanale. AM 4W
I2		Itali 34 kanale. AM/FM 4W
I		Itali 40 kanale. AM/FM 4W
UE(EU/UK)		UK 40 kanale. FM 4W (Frekuencat Britanike) + CEPT 40 kanale. FM 4W(EC)
UK		UK 40 kanale. FM 4W (Frekuencat Britanike)
PL		Poloni 40 kanale. AM/FM 4W (Frekuencat Polake: 5KHz)
F		Francë 40 kanale. FM 4W, 40 kanale AM 4W
E		Spanjë 40 kanale. AM/FM 4W

7. Butoni Lart/Poshtë i Kanalit
   Shtypni shkurtimisht për të ndryshuar kanalin.|
   Shtypni gjatë për të përshpejtuar ndryshimin e kanalit.
8. Butoni Echo & AM/FM
   Shtypni shkurtimisht për të aktivizuar/çaktivizuar tingullin Echo TX.
   Shtypni gjatë për të ndërruar modalitetin AM/FM.
9. Matësi i Forcës së Sinjalit (S-RF)
   Fuqia e ulët e transmetimit tregon katër matës S-RF.
   Fuqia e lartë e transmetimit tregon tetë matës të plotë S-RF.
   Ndërsa merrni sinjal, forca aktuale e sinjalit të marrjes është në ekran.
10. Alarm për Bateri të Ulët
    Në rast të baterisë së ulët, LED-i dhe treguesi i baterisë pulsojnë me tingull alarmi për çdo 15 sekonda.

Zgjidhja e Problemeve

Nëse keni probleme me TCB-H100 tuaj, kontrolloni fillimisht nivelin e energjisë së baterisë ose lidhjen e eliminatorit të baterisë pasi bateritë e ulëta mund të shkaktojnë probleme të tilla si transmetim i dobët, marrje e dobët dhe cilësi e reduktuar e zërit. Më pas kontrolloni manualin dhe ekranin e radios për t'u siguruar që një funksion (si p.sh. VOX ose Bllokimi) nuk është aktivizuar aksidentalisht.

1. Fikeni transmetuesin.
2. Shtypni dhe mbani butonin PTT dhe butonin e Ndriçimit të Pasëm, ndizeni transmetuesin.
3. Prisni pak derisa të shfaqet ekrani i rivendosjes.

Të gjitha kujtesat fshihen nga kjo rivendosje dhe parametrat kthehen në cilësimin fillestar të fabrikës. Në rast vështirësish të mëtejshme, ju lutemi konsultohuni me shitësin tuaj ose vizitoni faqen tonë të internetit në www.ttikorea.co.kr.

Kërkesa e Sigurisë

Për karikimin e baterisë së rikarikueshme, duhet të përdoret vetëm një adaptor AC i miratuar nga CE që përputhet me specifikimet e mëposhtme.
HYRJA: 230VAC 50Hz
DALJA : 12VDC 1Ah

Për funksionim të drejtpërdrejtë nga eliminatori i baterisë, duhet të përdoret adaptori i mëposhtëm i çakmakut.
HYRJA : 12/24VDC
DALJA : 12VDC 3Ah

Specifikimet

* Specifikimet mund të ndryshojnë pa njoftim paraprak.

Kufizimet në përdorim

Deklarata e Konformitetit

Ne, TTI Tech Co., Ltd. (B-912, Indeokwon IT Valley, 40 Imi-ro, Uiwang-si, Gyeonggi-do, Kore) deklarojmë në përgjegjësinë tonë të vetme se ky pajisje përputhet me kërkesat thelbësore të Direktivës së Pajisjeve Radio (RED) 2014/53/EU, dhe se janë kryer çdo matje e zbatueshme e Essential Test Suite.

Lloji i pajisjes: TRANSMETUES CB PORTATIV
Emërtimi i llojit: TCB-H100
Versioni (kur zbatohet):

Ky përputhshmëri bazohet në përputhshmërinë me standardet, specifikimet ose dokumentet e mëposhtme:

N. Y. Kim
Drejtor

Firma
Kore, 31 dhjetor 2019

www.ttikorea.co.kr
