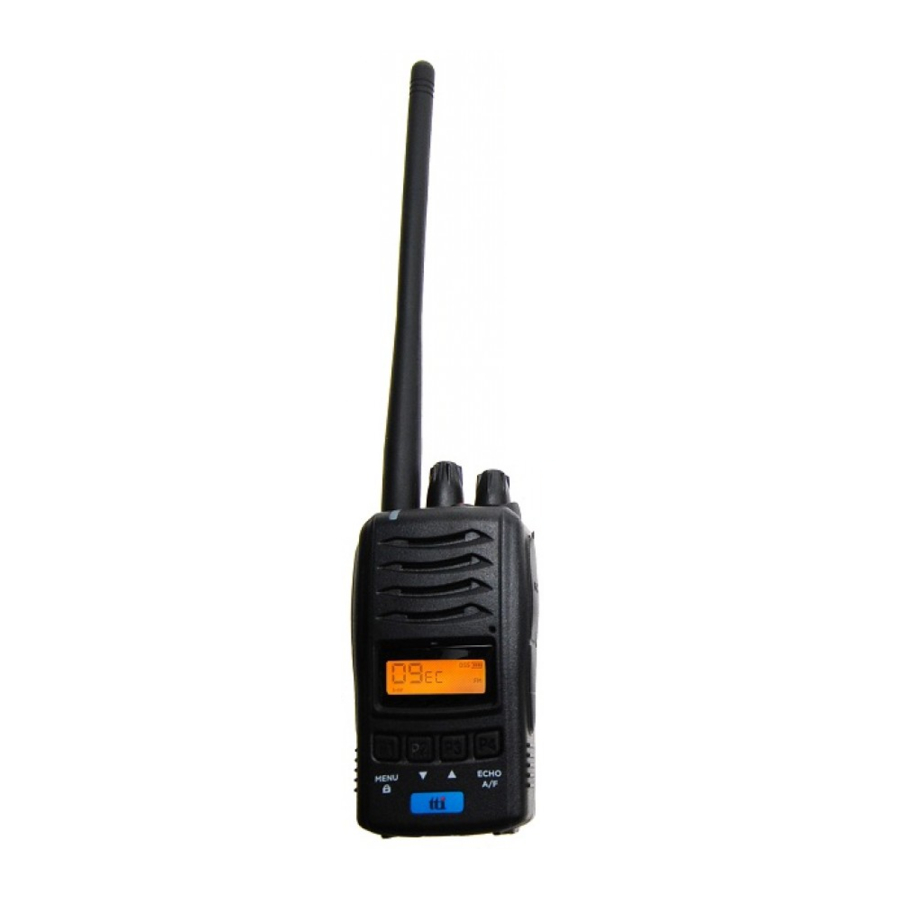

TTI TCB-H100 - 4W Kompakten ročni CB oddajnik-sprejemnik - Navodila

Naša zahvala vam

Zahvaljujemo se vam za nakup radia TTI CB TRANSCEIVER.
Če boste ta izdelek TTI pravilno uporabljali, vam bo služil zanesljivo vrsto let.

Vsi naši izdelki so izdelani tako, da ponujajo odlično vrednost s kombinacijo naprednih funkcij, odličnega dizajna in kakovosti izdelave.

Da bi se seznanili z delovanjem in funkcijami vašega radia ter dosegli najboljšo zmogljivost, pred uporabo natančno preberite ta priročnik.

Priložena oprema

TCB-H100 je opremljen s celotno paleto dodatne opreme, ki vam pomaga pri začetku in praktično takoj izkoristite vse funkcije.

> Paket polnilnika TCB-H100 oddajnik-sprejemnik - 1 enota Antena - 1 enota Li-Ion polnilna baterija - 1 enota Polnilna postaja - 1 enota Napajalni kabel - 1 enota Sponka za pas - 1 enota

> Paket odstranjevalca baterije TCB-H100 oddajnik-sprejemnik - 1 enota Odstranjevalec baterije s priključkom za anteno - 1 enota

Namestitev baterijskega paketa / odstranjevalca baterije

> Namestitev
Prepričajte se, da je vaš radio izklopljen. Poravnajte baterijski paket z vodilom za baterijo in potisnite baterijski paket do vrha, dokler ne zaslišite zvoka zaskoka.

> Odstranitev
Prepričajte se, da je vaš radio izklopljen. Pritisnite na zaskok za sprostitev baterije in ločite baterijski paket od radia.

Polnjenje baterije

1. Priključite napajalnik na glavno napajanje in priključite priključek polnilnika na polnilno postajo.
2. Odklopite vso radijsko opremo in se prepričajte, da je radio izklopljen.
3. Vstavite radio v polnilno postajo, dokler se ne zaskoči. LED polnilnika bo svetila rdeče in polnjenje se bo začelo. Če LED polnilnika utripa rdeče ali zeleno ali LED polnilnika ne sveti, ponovno vstavite radio v polnilno postajo.
4. Čas polnjenja baterije je približno 4-5 ur. Ko je baterija popolnoma napolnjena, bo LED polnilnika zasvetila zeleno.

Napajalnik

• Vhod: 230VAC
• Izhod: 12VDC 1Ah

Opomba:

• Če rdeča LED utripa, obstaja dvom o kakovosti baterije.
• Če oranžna LED utripa, obstaja dvom o visoki temperaturi baterije.
  V tem primeru ločite baterijo od polnilne postaje in poskusite znova, ko se ohladi.

Kontrole, zaslon in funkcije oddajnika-sprejemnika

1. Gumb za vklop/izklop in nadzor glasnosti
   Obrnite ta gumb v smeri urinega kazalca za vklop. Bolj ko obrnete ta gumb v smeri urinega kazalca, glasnejši bo zvok.
2. Nastavljalnik šumnika in DSS (Dynamic Squelch Tuning System - Dinamični sistem za nastavitev šumnika)
   DSS: Privzeto. Raven šumnika vašega oddajnika-sprejemnika se dinamično prilagaja, da dobite najboljše pogoje sprejema.
   Nastavljalnik šumnika: Obrnite ta gumb v smeri urinega kazalca do maksimuma. Obrnite v nasprotni smeri urinega kazalca, dokler ne zaslišite hrupa v ozadju, nato pa obrnite gumb v nasprotno smer, dokler hrup ne izgine.
3. Gumb za nujne primere
   Pritisnite ta gumb, da preklopite na kanal za nujne primere (9 ali 19). Če se želite vrniti v prejšnji način delovanja, ponovno pritisnite gumb EMG.
4. Gumb PTT
   Medtem ko pritiskate ta gumb, lahko oddajate. Rdeča LED sveti med pritiskom na PTT.
5. Gumb za osvetlitev ozadja in skeniranje
   Kratek pritisk za spremembo barve osvetlitve ozadja (rdeča / zelena / oranžna / izklopljena)
   Dolg pritisk za aktiviranje/deaktiviranje skeniranja kanalov. Med skeniranjem pritisnite gumb Gor/Dol za spremembo smeri skeniranja.
6. Gumb Meni / Zaklepanje
   Kratek pritisk za dostop do načina menija. Uporabite gumb Gor/Dol za spremembo nastavitve.
   Dolg pritisk za aktiviranje/deaktiviranje funkcije zaklepanja tipkovnice.

<MENU> (MENI)

Zaslon	Funkcije	Nastavitve
	Pas	Glej naslednjo tabelo pasov
	Moč	FM: Visoka in nizka AM: Samo nizka
	Ton Roger Beep	Vklop in izklop
	Ton tipke	Vklop in izklop
	VOX	Izklop, nizka, srednja, visoka

<BAND Chart> (Tabela PASOV)

Nastavitev	Zaslon	Nastavitve
EC		Evropa 40ch. FM 4W
EU		Evropa 40ch. AM/FM 4W
D		Nemčija 80ch. FM 4W, 40ch. AM 4W
I2		Italija 34ch. AM/FM 4W
I		Italija 40ch. AM/FM 4W
UE(EU/UK)		UK 40ch. FM 4W (britanske frekvence) + CEPT 40ch. FM 4W(EC)
UK		UK 40ch. FM 4W (britanske frekvence)
PL		Poljska 40ch. AM/FM 4W (poljske frekvence: 5KHz)
F		Francija 40ch. FM 4W, 40ch AM 4W
E		Španija 40ch. AM/FM 4W

7. Gumb za kanal gor/dol
   Kratek pritisk za spremembo kanala.|
   Dolg pritisk za pospešitev spremembe kanala.
8. Gumb Echo & AM/FM
   Kratek pritisk za aktiviranje/deaktiviranje zvoka Echo TX.
   Dolg pritisk za preklop načina AM/FM.
9. Merilnik jakosti signala (S-RF)
   Nizka oddajna moč prikazuje štiri merilnike S-RF.
   Visoka oddajna moč prikazuje vseh osem merilnikov S-RF.
   Med sprejemanjem signala je na zaslonu prikazana dejanska jakost sprejema.
10. Opozorilo o nizki bateriji
    V primeru nizke baterije LED in indikator baterije utripata z opozorilnim zvokom vsakih 15 sekund.

Odpravljanje težav

Če imate težave s svojim TCB-H100, najprej preverite raven napolnjenosti baterije ali povezavo odstranjevalca baterije, saj lahko nizka napolnjenost baterije povzroči težave, kot so slaba oddaja, šibek sprejem in zmanjšana kakovost zvoka. Nato preverite priročnik in zaslon radia, da se prepričate, da funkcija (kot sta VOX ali Zaklepanje) ni bila pomotoma aktivirana.

1. Izklopite oddajnik-sprejemnik.
2. Pritisnite in držite gumb PTT in gumb za osvetlitev ozadja, vklopite oddajnik-sprejemnik.
3. Počakajte nekaj časa, dokler se ne prikaže zaslon za ponastavitev.

Vsi spomini se izbrišejo s to ponastavitvijo in parametri se vrnejo na začetne tovarniške nastavitve. V primeru nadaljnjih težav se posvetujte s svojim prodajalcem ali obiščite našo spletno stran na www.ttikorea.co.kr.

Varnostne zahteve

Za polnjenje polnilne baterije je treba uporabiti samo AC adapter s CE certifikatom, ki ustreza naslednjim specifikacijam.
VHOD: 230VAC 50Hz
IZHOD : 12VDC 1Ah

Za neposredno delovanje z odstranjevalcem baterije je treba uporabiti naslednji adapter za cigaretni vžigalnik.
VHOD : 12/24VDC
IZHOD : 12VDC 3Ah

Specifikacije

* Specifikacije se lahko spremenijo brez predhodnega obvestila.

Omejitve uporabe

Izjava o skladnosti

Mi, TTI Tech Co., Ltd. (B-912, Indeokwon IT Valley, 40 Imi-ro, Uiwang-si, Gyeonggi-do, Koreja) izjavljamo na lastno odgovornost, da je ta oprema skladna z bistvenimi zahtevami Direktive o radijski opremi (RED) 2014/53/EU in da so bile izvedene vse veljavne meritve Essential Test Suite.

Vrsta opreme: ROČNI CB ODDAJNIK-SPREJEMNIK
Oznaka tipa: TCB-H100
Različica (kjer je primerno):

Ta skladnost temelji na skladnosti z naslednjimi standardi, specifikacijami ali dokumenti:

N. Y. Kim
Direktor

Podpis
Koreja, 31. december 2019

www.ttikorea.co.kr
