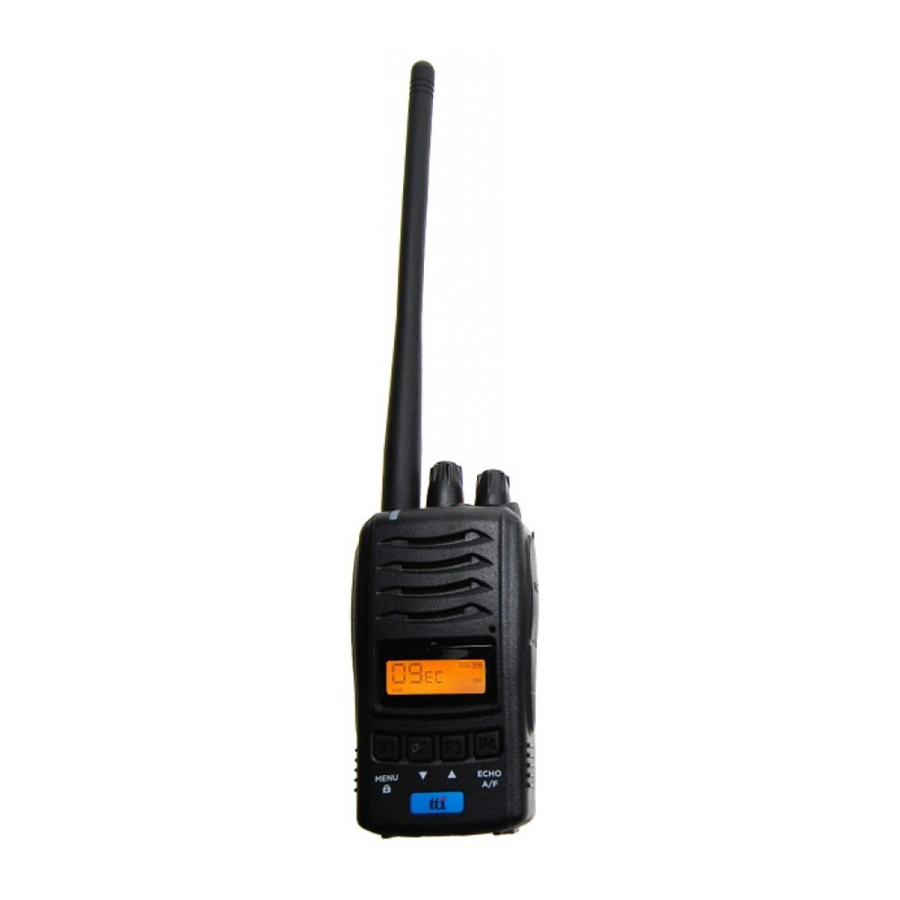

TTI TCB-H100 - 4W Компактная портативная CB-радиостанция. Руководство пользователя

Благодарим вас

Благодарим вас за приобретение CB-радиостанции TTI.
При правильном использовании этот продукт TTI прослужит вам долгие годы.

Все наши продукты созданы для обеспечения отличного соотношения цены и качества, сочетая в себе передовые функции, великолепный дизайн и качество изготовления.

Чтобы вы ознакомились с работой и функциями вашей радиостанции, а также для достижения наилучшей производительности, пожалуйста, внимательно прочитайте это руководство перед началом работы.

Комплект поставки

TCB-H100 поставляется с полным набором аксессуаров, которые помогут вам начать работу и практически сразу воспользоваться всеми функциями.

> Комплект зарядного устройства Трансивер TCB-H100 - 1 шт. Антенна - 1 шт. Литий-ионный аккумулятор - 1 шт. Зарядная подставка - 1 шт. Кабель питания - 1 шт. Зажим для ремня - 1 шт.

> Комплект адаптера питания от прикуривателя Трансивер TCB-H100 - 1 шт. Адаптер питания от прикуривателя с разъемом для антенны - 1 шт.

Установка аккумуляторной батареи / адаптера питания от прикуривателя

> Установка

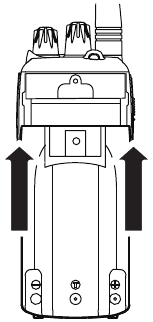

Убедитесь, что ваша радиостанция выключена. Совместите аккумуляторную батарею с направляющей и сдвиньте аккумуляторную батарею вверх до щелчка.

> Снятие
Убедитесь, что ваша радиостанция выключена. Нажмите на защелку освобождения аккумулятора и отделите аккумуляторную батарею от радиостанции.

Зарядка аккумулятора

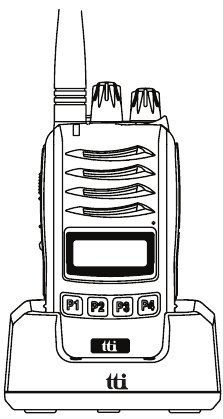

1. Подключите адаптер питания к сети и подключите разъем адаптера к зарядной подставке.
2. Отключите все аксессуары радиостанции и убедитесь, что радиостанция выключена.
3. Вставьте радиостанцию в зарядную подставку до щелчка. Светодиод зарядного устройства загорится красным цветом, и начнется зарядка. Если светодиод зарядного устройства мигает красным или зеленым цветом, или светодиод зарядного устройства не горит, повторно вставьте радиостанцию в зарядную подставку.
4. Время зарядки аккумулятора составляет около 4-5 часов. Когда аккумулятор будет полностью заряжен, светодиод зарядного устройства загорится зеленым цветом.

Адаптер питания

• Вход: 230VAC
• Выход: 12VDC 1Ah

Примечание:

• Если красный светодиод мигает, есть сомнения в качестве аккумулятора.
• Если оранжевый светодиод мигает, есть сомнения в высокой температуре аккумулятора.
  В этом случае отсоедините аккумулятор от подставки и повторите попытку после охлаждения.

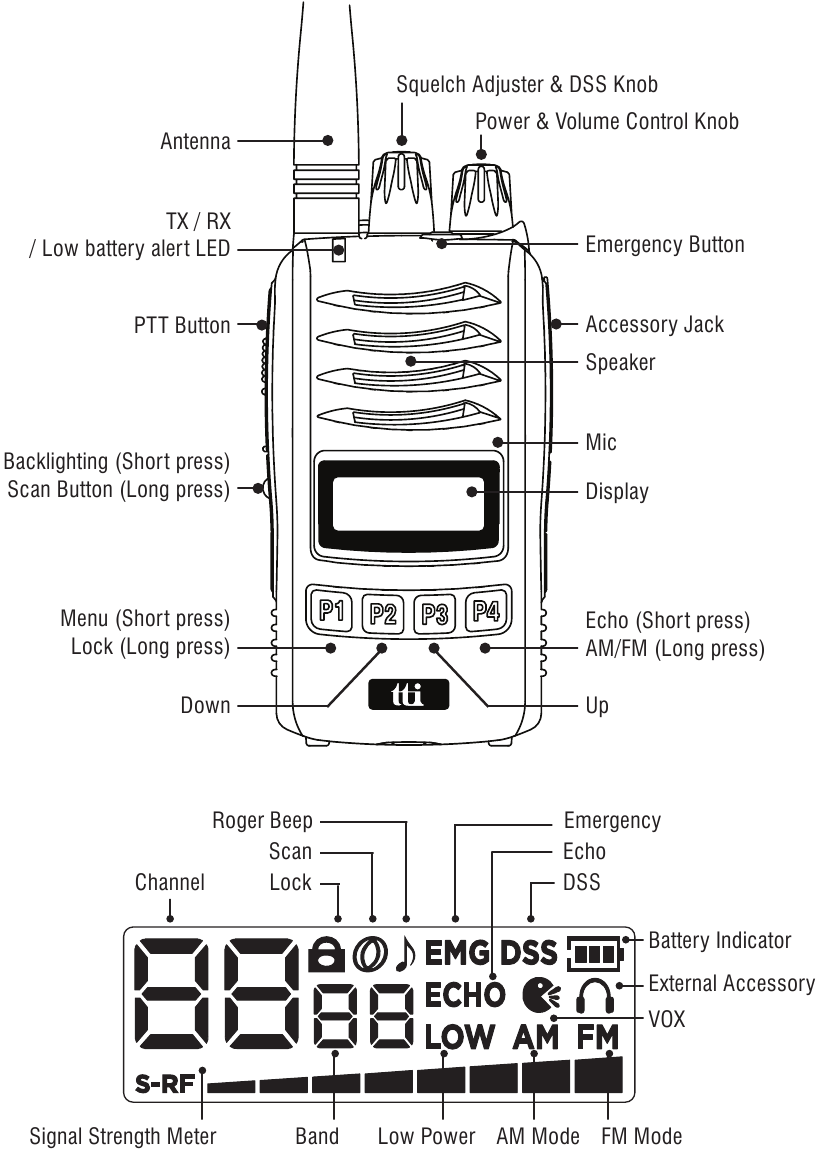

Элементы управления, дисплей и функции трансивера

1. Ручка включения/выключения питания и регулировки громкости
   Поверните эту ручку по часовой стрелке, чтобы включить питание. Чем больше вы поворачиваете эту ручку по часовой стрелке, тем громче становится звук.
2. Регулятор шумоподавителя и DSS (Dynamic Squelch Tuning System - Динамическая система настройки шумоподавителя)
   DSS: По умолчанию. Уровень шумоподавителя вашего трансивера динамически регулируется для получения наилучших условий приема.
   Регулятор шумоподавителя: Поверните эту ручку по часовой стрелке до упора. Поверните против часовой стрелки, пока не услышите фоновый шум, а затем поверните ручку в противоположном направлении, пока шум не исчезнет.
3. Кнопка экстренной связи
   Нажмите эту кнопку, чтобы перейти на канал экстренной связи (9 или 19). Чтобы вернуться в предыдущий режим работы, снова нажмите кнопку EMG.
4. Кнопка PTT (Push-to-Talk - Нажми и говори)
   Удерживая эту кнопку, вы можете передавать. Красный светодиод загорается во время нажатия PTT.
5. Кнопка подсветки и сканирования
   Короткое нажатие для изменения цвета подсветки (красный / зеленый / янтарный / выключено)
   Длительное нажатие для активации/деактивации сканирования каналов. Во время сканирования нажмите кнопку "Вверх/Вниз", чтобы изменить направление сканирования.
6. Кнопка Menu (Меню) / Lock (Блокировка)
   Короткое нажатие для входа в режим меню. Используйте кнопку "Вверх/Вниз" для изменения настройки.
   Длительное нажатие для активации/деактивации функции блокировки клавиатуры.

<MENU (МЕНЮ)>

Дисплей	Функции	Настройки
	Диапазон	См. следующую таблицу диапазонов
	Мощность	FM: высокая и низкая AM: только низкая
	Сигнал Roger Beep (Звуковой сигнал окончания передачи)	Вкл. и Выкл.
	Звуковой сигнал клавиш	Вкл. и Выкл.
	VOX	Выкл., Низкий, Средний, Высокий

<Таблица BAND (ДИАПАЗОН)>

Настройка	Дисплей	Настройки
EC		Европа 40 каналов. FM 4W
EU		Европа 40 каналов. AM/FM 4W
D		Германия 80 каналов. FM 4W, 40 каналов. AM 4W
I2		Италия 34 канала. AM/FM 4W
I		Италия 40 каналов. AM/FM 4W
UE(EU/UK)		UK 40 каналов. FM 4W (британские частоты) + CEPT 40 каналов. FM 4W(EC)
UK		UK 40 каналов. FM 4W (британские частоты)
PL		Польша 40 каналов. AM/FM 4W (польские частоты: 5KHz)
F		Франция 40 каналов. FM 4W, 40 каналов AM 4W
E		Испания 40 каналов. AM/FM 4W

7. Кнопка Channel Up/Down (Канал вверх/вниз)
   Короткое нажатие для смены канала.|
   Длительное нажатие для ускорения смены канала.
8. Кнопка Echo (Эхо) & AM/FM
   Короткое нажатие для активации/деактивации звука Echo TX (Эхо передачи).
   Длительное нажатие для переключения режима AM/FM.
9. Индикатор уровня сигнала (S-RF)
   Низкая мощность передачи показывает четыре индикатора S-RF.
   Высокая мощность передачи показывает все восемь индикаторов S-RF.
   Во время приема сигнала отображается фактическая сила принимаемого сигнала.
10. Предупреждение о низком заряде батареи
    В случае низкого заряда батареи светодиод и индикатор батареи мигают со звуковым сигналом каждые 15 секунд.

Поиск и устранение неисправностей

Если у вас возникли проблемы с TCB-H100, сначала проверьте уровень заряда батареи или подключение адаптера питания от прикуривателя, так как низкий заряд батареи может вызвать такие проблемы, как плохая передача, слабый прием и снижение качества звука. Затем проверьте руководство и дисплей радиостанции, чтобы убедиться, что какая-либо функция (например, VOX или Lock (Блокировка)) не была активирована случайно.

1. Выключите трансивер.
2. Нажмите и удерживайте кнопку PTT (Push-to-Talk - Нажми и говори) и кнопку Backlighting (Подсветка), включите трансивер.
3. Подождите некоторое время, пока не появится дисплей сброса.

Все данные стираются этим сбросом, и параметры возвращаются к исходным заводским настройкам. В случае дальнейших затруднений обратитесь к своему дилеру или посетите наш веб-сайт по адресу www.ttikorea.co.kr.

Требования безопасности

Для зарядки аккумуляторной батареи необходимо использовать только одобренный CE адаптер переменного тока, соответствующий следующим спецификациям.
ВХОД: 230VAC 50Hz
ВЫХОД : 12VDC 1Ah

Для прямой работы от адаптера питания от прикуривателя необходимо использовать следующий адаптер для прикуривателя.
ВХОД : 12/24VDC
ВЫХОД : 12VDC 3Ah

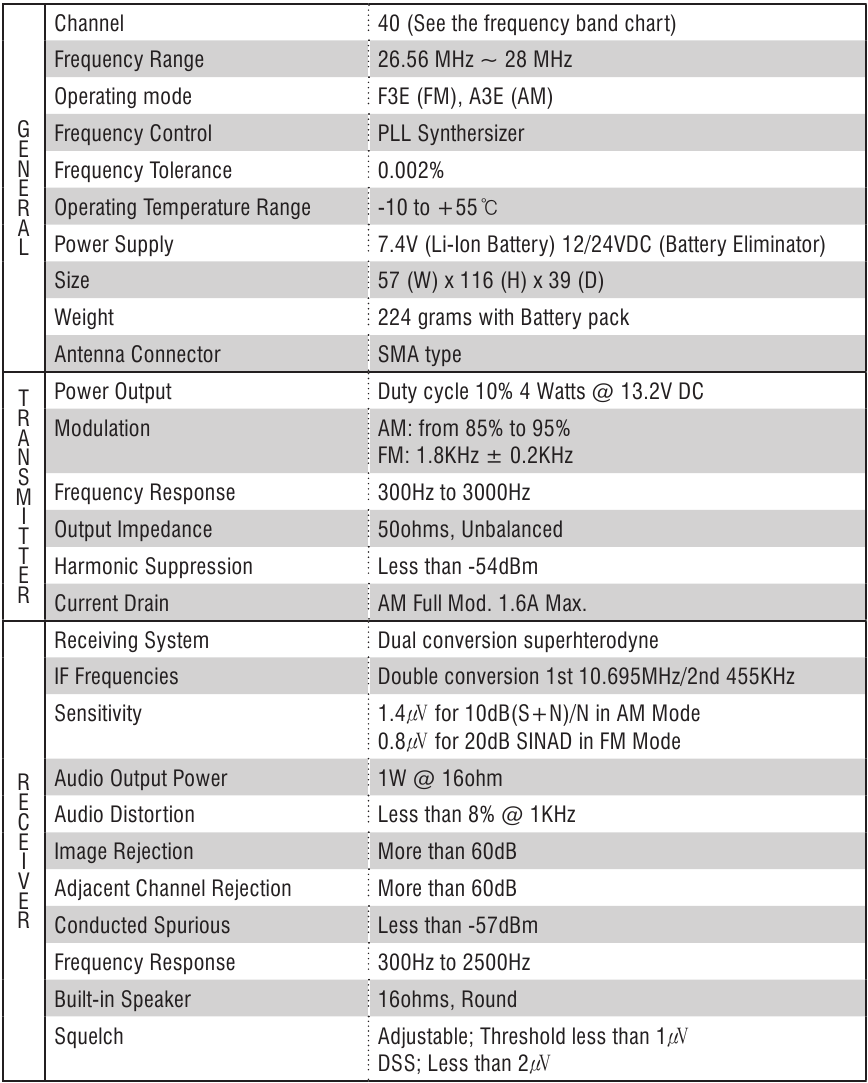

Технические характеристики

* Технические характеристики могут быть изменены без предварительного уведомления.

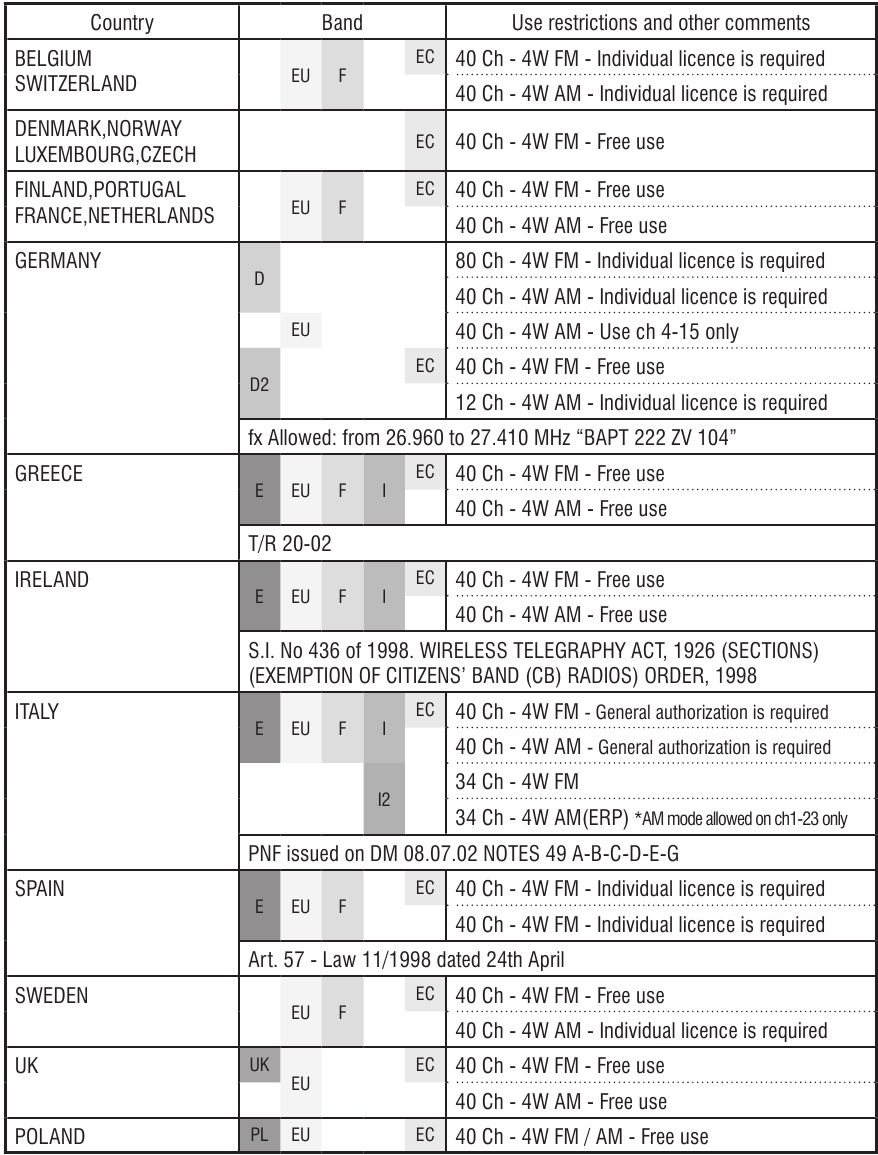

Ограничения по использованию

Декларация соответствия

Мы, компания TTI Tech Co., Ltd. (B-912, Indeokwon IT Valley, 40 Imi-ro, Uiwang-si, Gyeonggi-do, Korea) заявляем под свою исключительную ответственность, что данное оборудование соответствует основным требованиям Директивы по радиооборудованию (RED) 2014/53/EU, и что были выполнены все применимые измерения Essential Test Suite.

Вид оборудования: ПОРТАТИВНЫЙ CB-ТРАНСИВЕР
Тип-обозначение: TCB-H100
Версия (где применимо):

Это соответствие основано на соответствии следующим стандартам, спецификациям или документам:

N. Y. Kim
Директор

Подпись
Корея, 31 декабря 2019 г.

www.ttikorea.co.kr
