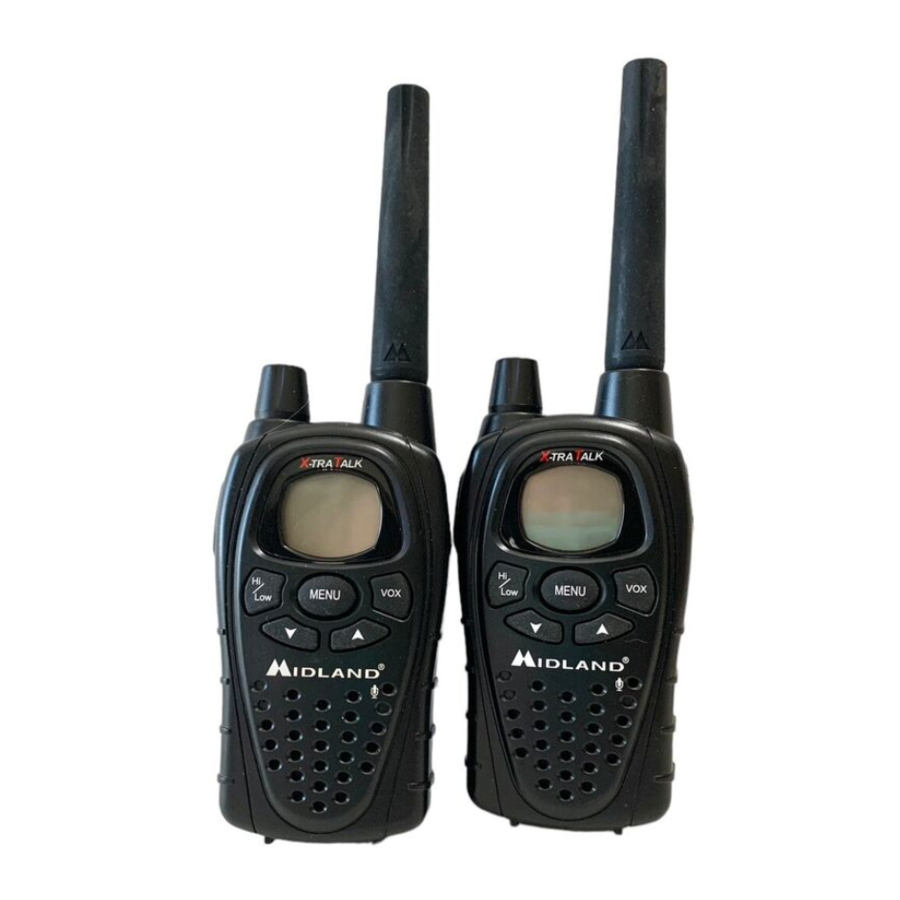

Midland X-Tra Talk GXT700, GXT771 - GMRS/FRS rádió használati útmutató

Üdvözöljük a Midland elektronikai termékek világában

Gratulálunk a kiváló minőségű MIDLAND termék megvásárlásához. Az Ön 2-utas rádiója a csúcstechnológiás mérnöki munka legújabb eredményeit képviseli. A GMRS (General Mobile Radio Service) üzemeltetésre tervezett kompakt csomag nagy teljesítményt nyújt. Ez egy minőségi elektronikai berendezés, amelyet a legjobb alkatrészekkel, szakszerűen építettek meg. Az áramkör teljesen szilárdtest-alapú, és egy robusztus nyomtatott áramköri lapra van szerelve. Kétutas rádiója megbízható és problémamentes teljesítményre lett tervezve az elkövetkező években.

Jellemzők

• 22 GMRS/FRS csatorna
• VOX
• Automatikus zajzár
• Akkumulátor-élettartam meghosszabbító
• Csendes működés
• HI/LO teljesítmény beállítások
• Hangszóró / mikrofon csatlakozók
• Akkumulátor mérő / Akkumulátor alacsony töltöttség jelző

LCD KIJELZŐ

1. AKKUMULÁTOR MÉRŐ – Jelzi az akkumulátor töltöttségi szintjét.
2. VOX – Jelzi, ha a VOX mód aktív.
3. CSATORNASZÁM – 1~22-re változik a GMRS/FRS sávban.
4. VÉTEL (RX) IKON – Jelzi, hogy a rádió adást fogad.
5. ADÁS (TX) IKON – Jelzi, hogy a rádió jelet sugároz.
6. ADÁSI TELJESÍTMÉNY SZINT IKON – Jelzi a TX teljesítmény beállítását (H/L).

KEZELŐSZERVEK

7. BEKAPCSOLÓ/ hangerő GOMB – Forgassa az óramutató járásával megegyező irányba a bekapcsoláshoz és a hangerő növeléséhez. Forgassa az óramutató járásával ellentétes irányba a hangerő csökkentéséhez és a kikapcsoláshoz.
8. PTT gomb – Tartsa lenyomva a hangkommunikáció adásához.
9. TX POWER HI/LO gomb – Nyomja meg a magas és alacsony TX teljesítmény beállítás közötti váltáshoz.
10. MIC – Beépített mikrofon.
11. HANGSZÓRÓ – Beépített hangszóró.
12. ANTENNA
13. KÜLSŐ HANGSZÓRÓ/MIKROFON CSATLAKOZÓ.
14. MENU gomb – Nyomja meg a Menü mód eléréséhez.
15. VOX gomb – Nyomja meg a VOX funkció aktiválásához/deaktiválásához.
16. FEL és LE Gomb – Beállítások a MENU módban.

AKKUMULÁTOR BEHELYEZÉSE

Az Ön GXT700/771 rádiója 4 db AA alkáli elemmel vagy egy opcionális NiMH akkumulátorral működik. Az akkumulátorok behelyezésének vagy eltávolításának megkönnyítése érdekében a szíjcsipeszt el kell távolítani (lásd alább).
Az akkumulátorok behelyezéséhez:

1. A rádió hátuljával maga felé nézve távolítsa el a szíjcsipeszt (lásd az alábbi ábrát) a könnyű hozzáférés érdekében, majd távolítsa el az akkumulátorfedelet úgy, hogy lenyomja a felső közepét, és lefelé csúsztatja a rádióról.
2. Helyezzen be 4 db AA elemet a polaritásnak megfelelően. Az elemek helytelen behelyezése megakadályozza a készülék működését, vagy károsíthatja a készüléket.
3. Tegye vissza az akkumulátorfedelet úgy, hogy felfelé csúsztatja a rádión. Helyezze vissza a szíjcsipeszt, ügyelve arra, hogy a helyére kattanjon.

A SZÍJCSIPESZ FELSZERELÉSE

A SZÍJCSIPESZ felszereléséhez csúsztassa a csipeszt lefelé a rádió hátulján lévő nyílásba, amíg a SZÍJCSIPESZ ZÁRÓ kattan. A SZÍJCSIPESZ eltávolításához nyomja le a ZÁRÓFÜLET, majd óvatosan húzza fel a szíjcsipeszt a rádió teteje felé.

AZ OPCIONÁLIS AKKUMULÁTOR TÖLTÉSE

Az Ön GXT700/771 készüléke fel van szerelve egy opcionális újratölthető NiMH akkumulátor használatára (nem tartozék), amely asztali töltővel (nem tartozék) tölthető. A kezdeti töltési idő 24 óra, ezt követően 12 óra. A maximális akkumulátor-élettartam érdekében javasoljuk, hogy az akkumulátort akkor töltse fel, amikor az alacsony akkumulátor ikon megjelenik. Távolítsa el a rádiókat a töltőről, amikor a töltési idő lejár.

Töltés asztali töltővel:

1. Helyezze az újratölthető akkumulátorokat a rádiókba.
2. Csatlakoztassa a hálózati adaptert egy fali aljzatba.
3. Dugja be a hálózati adapter csatlakozóját (vagy a DC szivargyújtó adaptert, ha járműben tölt), az asztali töltő aljzatába.
4. Helyezze az egységeket az asztali töltő nyílásába, és vegye figyelembe, hogy a PIROS színű LED jelzőfény világít, jelezve a töltési funkciót. Annak biztosítása érdekében, hogy az akkumulátor teljesen feltöltődjön, javasoljuk, hogy az akkumulátort legalább 12 órán keresztül töltse, kikapcsolt rádió mellett.
   1. Csak a mi NiMH akkumulátorunkat használja.
   2. Ne kísérelje meg az alkáli elemek vagy más elemek vagy akkumulátorok töltését, mint amelyek a kézikönyvben szerepelnek. Ez szivárgást és a rádió károsodását okozhatja.
   3. A rádió hosszú távú tárolása esetén kapcsolja ki a rádiót, és vegye ki az elemeket a rádióból.

AKKUMULÁTOR SZINTJELZŐ

Az Ön GXT700/771 készülékén található egy AKKUMULÁTOR SZINTMÉRŐ , amely mutatja az akkumulátor töltöttségi szintjét. Minél több sáv látható, annál erősebb az akkumulátor. Amikor az akkumulátor töltöttségi szintje alacsony, az Akkumulátor Héj ikon és a "Lo bt" villog a kijelzőn, jelezve, hogy az akkumulátorokat ki kell cserélni, vagy újra kell tölteni, ha újratölthető akkumulátort használ.

A RÁDIÓ HASZNÁLATA

BE-/KIKAPCSOLÁS ÉS HANGERŐ

Forgassa el a POWER/VOLUME gombot az óramutató járásával megegyező irányba a rádió bekapcsolásához és a hangerő növeléséhez. Forgassa el a gombot az óramutató járásával ellentétes irányba a hangerő csökkentéséhez és a rádió kikapcsolásához. Bekapcsoláskor a rádió kétszer sípol, különböző hangszínekkel, az LCD kijelző 1 másodpercig az összes ikont megjeleníti, majd az LCD kijelző az utoljára kiválasztott csatornát mutatja.

HÍVÁS KÜLDÉSE ÉS FOGADÁSA

A kommunikációhoz a csoport összes rádióját ugyanarra a csatornára kell állítani.

1. A maximális tisztaság érdekében tartsa a rádiót 5-7 cm-re a szájától.
2. Nyomja meg és tartsa lenyomva a PTT gombot, és normál hangerővel beszéljen a mikrofonba. A TX ikon folyamatosan megjelenik az LCD kijelzőn az adás ideje alatt.
3. Hívás fogadásához engedje el a PTT gombot. Az RX ikon megjelenik a kijelzőn, amikor a rádió adást fogad.

A HATÓTÁVOLSÁGRÓL

A GXT700/771 rádiókat úgy tervezték, hogy optimális körülmények között maximális hatótávolságot biztosítsanak.
Az optimális körülmények a következők:

• Víz felett
• Nyílt vidéki területeken, akadályok nélkül
• Sík területeken, ahol látni a másik személyt

A maximális hatótávolság biztosításához:

• Ügyeljen arra, hogy friss vagy teljesen feltöltött akkumulátorokat használjon – a lemerült akkumulátorok alacsony teljesítményt okoznak
• Győződjön meg arról, hogy GMRS csatornán van – az FRS csatornák az FCC által alacsony teljesítményre vannak korlátozva
• Állítsa a rádiót Hi (magas) teljesítményre.

GXT700/771 GYORSREFERENCIA-TÁBLÁZAT

KIJELZŐ VILÁGÍTÁSA

Bekapcsoláskor a kijelző világítása kb. 7 másodpercig aktiválódik. A kijelző világítása a MENU gomb megnyomásával is aktiválható.

CSATORNAKIVÁLASZTÁS (GMRS/FRS SÁV)

Nyomja meg egyszer a MENU gombot, majd a gombokat a 22 GMRS/FRS csatorna egyikének kiválasztásához. A kiválasztás megerősítéséhez nyomja meg a PTT gombot, vagy nyomja meg újra a MENU gombot a következő funkcióbeállításra lépéshez.

ADÁSI (TX) TELJESÍTMÉNYSZINT KIVÁLASZTÁSA

A GXT700/771 két adási teljesítményszinttel rendelkezik. A teljesítményszint kiválasztásához az 1~7 és 15~22 csatornákon nyomja meg a TX POWER HI/LO gombot, és a TRANSMIT POWER LEVEL ICON váltakozik a HI és a LO beállítás között.
Amikor az akkumulátor töltöttségjelzője 1 vonásra csökken , a TX teljesítmény automatikusan Hi(H) szintről Lo(L) szintre vált.
Megjegyzés: Az FRS csatornákon (8~14) nem állítható a teljesítménybeállítás. Ezek az FCC előírásai szerint alacsony teljesítményre vannak beállítva.

VOX (Kihangosított adás)

A GXT700/771 VOX (kihangosított adás) funkcióval rendelkezik. A VOX bekapcsolásához nyomja meg a VOX gombot. A kijelző bal felső sarkában a "VOX" (VOX) felirat látható.
A VOX kikapcsolásához nyomja meg a VOX gombot. A kijelző bal felső sarkában lévő "VOX" (VOX) felirat eltűnik.

CSENDES MŰKÖDÉS

A GXT700/771 SILENT OPERATION (csendes működés) móddal rendelkezik. Ebben a módban az összes "sípolás" és "hangjelzés" le van tiltva.
A SILENT OPERATION (csendes működés) mód bekapcsolásához nyomja meg kétszer a MENU gombot, és egy "bo" ikon jelenik meg a kijelzőn. Válassza ki a "bF" (bF) lehetőséget a gombok megnyomásával, majd nyomja meg a / PTT gombot, vagy a kilépéshez nyomja meg a MENU gombot.
A SILENT OPERATION (csendes működés) mód kikapcsolásához nyomja meg kétszer a MENU gombot, és egy "bF" ikon jelenik meg a kijelzőn. Válassza ki a "bo" (bo) lehetőséget a gombok megnyomásával, majd nyomja meg a / PTT gombot, vagy a kilépéshez nyomja meg a MENU gombot.

KÜLSŐ HANGSZÓRÓ/MIKROFON CSATLAKOZÓ

A GXT700/771 opcionális külső hangszóróval/mikrofonnal vagy fejhallgatóval is használható, így szabadon hagyhatja a kezét más feladatokhoz. Opcionális hangszóró/mikrofon vagy fejhallgató használatához:

• Dugja be a csatlakozó(ka)t a SPK/MIC csatlakozóba

• Helyezze a fülhallgatót a fülébe, és állítsa a mikrofont a kívánt pozícióba.

HIBAELHÁRÍTÁSI ÚTMUTATÓ

HASZNÁLAT ÉS ÁPOLÁS

1. A rádió tisztításához használjon puha, nedves ruhát
2. Ne használjon alkoholt vagy tisztítószereket a rádió tisztításához.
3. Ne merítse a rádiót vízbe.
4. Ha a rádió nedves lesz, törölje száraz, szöszmentes ruhával.
5. Kapcsolja ki a rádiót, és távolítsa el az akkumulátorokat, ha hosszabb ideig tárolja.

Ha olyan problémája van, amely véleménye szerint szervizelést igényel, kérjük, először telefonáljon, és beszéljen egy szerviztechnikussal. Sok problémát telefonon is meg lehet oldani anélkül, hogy a készüléket visszaküldené szervizre.

Műszaki adatok és frekvenciatáblázatok

MŰSZAKI ADATOK

Csatornák: 22 GMRS/FRS csatorna
Üzemi frekvencia UHF: 462,5500 ~ 467,7125 MHz
Áramforrás: 4 db AA alkáli elem vagy 6,0 V-os Ni-MH újratölthető akkumulátor

GMRS/FRS FREKVENCIATÁBLÁZAT (MHz)

* A 8-14. csatorna alacsony teljesítményű FRS licencmentes csatorna

A TÖBBI MIDLAND TERMÉK

NÉZZE MEG A TÖBBI NAGYSZERŰ MIDLAND TERMÉKET A www.midlandradio.com OLDALON

TARTOZÉKOK

A tartozékok megvásárolhatók a www.midlandradio.com címen, vagy töltse ki az alábbi oldalon található űrlapot, és küldje el a címünkre.

AVP-4

• 1 dupla asztali töltő
• 2 újratölthető akkumulátorcsomag
• 1 AC adapter
• 1 DC szivargyújtó adapter
• $39.99

AVP-1

• 2 fülre illeszkedő mikrofonos fejhallgató PTT-vel
• $19.99

AVP-H1

• 1 nyitott sisak mikrofonkészlet
• $49.99

AVP-H2

• 1 zárt sisak mikrofonkészlet
• $49.99

AVP-H3

• 2 megfigyelő fejhallgató
• $39.99

AVP-H4

• 2 fül köré illeszkedő fejhallgató
• $39.99

AVP-H5

• 2 fejen átívelő fejhallgató
• $39.99

AVP-7

• 2 újratölthető akkumulátorcsomag
• $19.99

MIDLAND RADIO CORPORATION
5900 Parretta Drive
Kansas City, MO 64120
Call 816.241.8500
látogasson el hozzánk a http://www.midlandradio.com címen
Megjegyzés: A funkciók és a specifikációk előzetes értesítés nélkül változhatnak. A MIDLAND nem vállal felelősséget a csomagolásán található véletlen hibákért vagy hiányosságokért.
