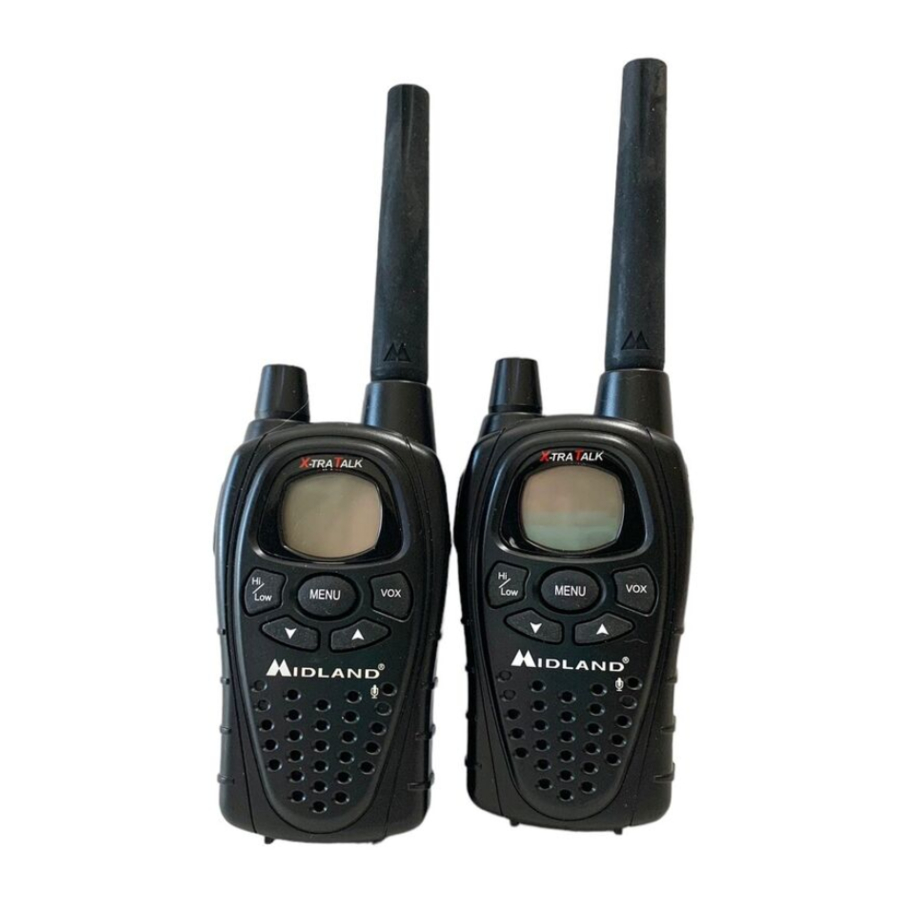

Priročnik za radijsko postajo Midland X-Tra Talk GXT700, GXT771 - GMRS/FRS

Dobrodošli v svetu elektronike Midland

Čestitamo vam za nakup kakovostnega izdelka MIDLAND. Vaša dvosmerna radijska postaja predstavlja najsodobnejšo tehnologijo. Ta kompaktni paket, zasnovan za delovanje GMRS (General Mobile Radio Service), je velik po zmogljivosti. Je kakovosten kos elektronske opreme, strokovno izdelan iz najboljših komponent. Vezje je v celoti polprevodniško in nameščeno na robustni tiskani plošči. Vaša dvosmerna radijska postaja je zasnovana za zanesljivo in brezhibno delovanje več let.

Funkcije

• 22 kanalov GMRS/FRS
• VOX
• Samodejno dušenje šumov
• Podaljševalnik življenjske dobe baterije
• Tiho delovanje
• Nastavitve moči HI/LO
• Priključki za zvočnik/mikrofon
• Merilnik baterije/indikator nizke napolnjenosti baterije

LCD ZASLON

1. MERILNIK BATERIJE – Prikazuje nivo napolnjenosti baterije.
2. VOX – Označuje, kdaj je aktiven način VOX.
3. ŠTEVILKA KANALA – Spreminja se od 1 do 22 na pasu GMRS/FRS.
4. IKONA SPREJEMA (RX) – Označuje, da radijska postaja sprejema oddajanje.
5. IKONA ODDAJANJA (TX) – Označuje, da radijska postaja oddaja signal.
6. IKONA RAVNI MOČI ODDAJANJA – Označuje nastavitev moči oddajanja (H/L).

KONTROLE

7. GUMB ZA VKLOP/IZKLOP IN GLASNOST – Obrnite v smeri urinega kazalca, da vklopite napajanje in povečate raven glasnosti. Obrnite v nasprotni smeri urinega kazalca, da zmanjšate raven glasnosti in izklopite napajanje.
8. Gumb PTT – Pritisnite in držite za oddajanje glasovne komunikacije.
9. Gumb TX POWER HI/LO – Pritisnite za preklop med nastavitvami visoke in nizke moči TX.
10. MIKROFON – Vgrajen mikrofon.
11. ZVOČNIK – Vgrajen zvočnik.
12. ANTENA
13. ZUNANJI PRIKLJUČEK ZA ZVOČNIK/MIKROFON.
14. Gumb MENU – Pritisnite za dostop do načina Menu (Meni).
15. Gumb VOX – Pritisnite za vklop/izklop funkcije VOX.
16. Gumb GOR in DOL – Izvedite prilagoditve v načinu MENU (Meni).

NAMESTITEV BATERIJE

Vaša radijska postaja GXT700/771 deluje s 4 alkalnimi baterijami AA ali z izbirnim paketom baterij NiMH. Sponko za pas je treba odstraniti (glejte spodaj), da olajšate namestitev ali odstranitev baterij.
Za namestitev baterij:

1. Z zadnjo stranjo radijske postaje obrnjeno proti vam, odstranite sponko za pas (glejte diagram spodaj) za lažji dostop, nato odstranite pokrov baterije tako, da pritisnete navzdol na zgornji sredini in ga potisnete navzdol z radijske postaje.
2. Vstavite 4 baterije AA, pri čemer upoštevajte polarnost, kot je prikazano. Nepravilna namestitev baterij bo preprečila delovanje enote ali jo lahko poškoduje.
3. Vrnite pokrov baterije tako, da ga potisnete navzgor na radijski postaji. Zamenjajte sponko za pas in se prepričajte, da se zaskoči na svoje mesto.

NAMESTITEV SPONKE ZA PAS

Za namestitev SPONKE ZA PAS potisnite sponko navzdol v režo na zadnji strani radijske postaje, dokler se ZAPAH SPONKE ZA PAS ne zaskoči. Za odstranitev SPONKE ZA PAS pritisnite JEZIČEK ZA ZAKLEPANJE navzdol, nato nežno povlecite sponko za pas navzgor proti vrhu radijske postaje.

POLNJENJE IZBIRNEGA PAKETA BATERIJ

Vaša radijska postaja GXT700/771 je opremljena za uporabo izbirnega polnilnega paketa baterij NiMH (ni priložen), ki ga je mogoče ponovno napolniti z namiznim polnilnikom (ni priložen). Začetni čas polnjenja je 24 ur, nato pa 12 ur. Za maksimalno življenjsko dobo baterije priporočamo polnjenje paketa baterij, ko se prikaže ikona prazne baterije. Ko poteče čas polnjenja, odstranite radijske postaje iz polnilnika.

Za polnjenje z namiznim polnilnikom:

1. Vstavite polnilne pakete baterij v radijske postaje.
2. Priključite napajalnik AC v električno vtičnico.
3. Vstavite vtič napajalnika AC (ali adapter DC za cigaretni vžigalnik, če polnite v vozilu) v priključek namiznega polnilnika.
4. Postavite enote v režo namiznega polnilnika in upoštevajte, da bo svetila LED-lučka z RDEČO barvo, ki označuje funkcijo polnjenja. Da bi zagotovili, da je paket baterij popolnoma napolnjen, je priporočljivo, da se paket baterij polni vsaj 12 ur z izklopljeno radijsko postajo.
   1. Uporabljajte samo naš paket baterij NiMH.
   2. Ne poskušajte polniti alkalnih baterij ali katerih koli drugih baterij ali paketov baterij, razen tistih, ki so navedeni v priročniku. To lahko povzroči puščanje in poškodbe radijske postaje.
   3. Za dolgotrajno shranjevanje radijske postaje izklopite radijsko postajo in odstranite baterije iz radijske postaje.

INDIKATOR NAPOLNJENOSTI BATERIJE

Vaša radijska postaja GXT700/771 ima MERILNIK NAPOLNJENOSTI BATERIJE , ki prikazuje nivo napolnjenosti baterije. Večje kot je število vidnih črtic, močnejša je raven baterije. Ko je nivo baterije nizek, Ohišje baterije ikona in "Lo bt" bosta utripala na zaslonu, kar pomeni, da je treba baterije zamenjati ali ponovno napolniti, če uporabljate polnilni paket baterij.

UPRAVLJANJE Z RADIJSKO POSTAJO

VKLOP/IZKLOP IN GLASNOST

Obrnite gumb POWER/VOLUME v smeri urinega kazalca, da vklopite radijsko postajo in povečate glasnost. Obrnite gumb v nasprotni smeri urinega kazalca, da zmanjšate glasnost in izklopite radijsko postajo. Med vklopom radijska postaja dvakrat zapiska z različnimi toni, LCD-zaslon bo za 1 sekundo prikazal vse ikone, nato pa bo LCD-zaslon prikazal zadnji izbrani kanal.

ODDAJANJE IN SPREJEMANJE KLICA

Za komunikacijo morajo biti vse radijske postaje v vaši skupini nastavljene na isti kanal.

1. Za največjo jasnost držite radijsko postajo 5 do 7,5 cm od ust.
2. Pritisnite in držite gumb PTT ter govorite z normalnim glasom v mikrofon. Ikona TX se bo med oddajanjem neprekinjeno prikazovala na LCD-zaslonu.
3. Za sprejem klica spustite gumb PTT. Ikona RX se bo prikazala na zaslonu, ko vaša radijska postaja prejema prenos.

O DOSEGU

Vaše radijske postaje GXT700/771 so zasnovane tako, da vam zagotavljajo največji doseg v optimalnih pogojih.
Optimalni pogoji so:

• Nad vodo
• Odprta podeželska območja brez ovir
• Ravna območja, kjer lahko vidite drugo osebo

Če želite zagotoviti največji doseg:

• Uporabljajte sveže ali popolnoma napolnjene baterije – prazne baterije bodo povzročile nizko moč
• Prepričajte se, da ste na kanalu GMRS – kanali FRS so s strani FCC omejeni na nizko moč
• Prepričajte se, da ste radijsko postajo nastavili za uporabo visoke moči (Hi power).

HITRI REFERENČNI GRAFIKON GXT700/771

OSVETLITEV ZASLONA

Med vklopom se bo osvetlitev zaslona vklopila za približno 7 sekund. Osvetlitev zaslona se lahko vklopi tudi s pritiskom na gumb MENU.

IZBIRA KANALA (PAS GMRS/FRS)

Enkrat pritisnite gumb MENU, nato pa gumba za izbiro enega od 22 kanalov GMRS/FRS. Za potrditev izbire pritisnite gumb PTT ali ponovno pritisnite gumb MENU, da se premaknete na naslednjo nastavitev funkcije.

IZBIRA RAVNI MOČI ODDAJANJA (TX)

Vaša radijska postaja GXT700/771 ima 2 ravni moči oddajanja. Če želite izbrati raven moči na kanalih 1–7 in 15–22, pritisnite gumb TX POWER HI/LO in IKONA RAVNI MOČI ODDAJANJA se bo preklopila med nastavitvama HI in LO.
Ko merilnik baterije pade na 1 črtico se bo moč oddajanja samodejno preklopila z ravni Hi(H) na raven Lo(L).
Opomba: Nastavitve moči ne morete prilagajati na kanalih FRS (8–14). Te so v skladu s predpisi FCC nastavljene na nizko moč.

VOX (Prostoročno oddajanje)

Vaša radijska postaja GXT700/771 ima funkcijo VOX (prostoročno oddajanje). Če želite vklopiti VOX, pritisnite gumb VOX. Na zaslonu se v zgornjem levem kotu zaslona prikaže "VOX".
Če želite izklopiti VOX, pritisnite gumb VOX. Napis "VOX" v zgornjem levem kotu zaslona bo izginil.

TIHO DELOVANJE

Vaša radijska postaja GXT700/771 ima način TIHO DELOVANJE. V tem načinu so vsi "piski" in "toni" onemogočeni.
Če želite vklopiti način TIHO DELOVANJE, dvakrat pritisnite gumb MENU in na zaslonu se prikaže ikona "bo". Izberite "bF" s pritiskom na gumba in pritisnite tipko / PTT ali pritisnite gumb MENU za izhod.
Če želite izklopiti način TIHO DELOVANJE, dvakrat pritisnite gumb MENU in na zaslonu se prikaže ikona "bF". Izberite "bo" s pritiskom na gumba in pritisnite tipko / PTT ali pritisnite gumb MENU za izhod.

PRIKLJUČEK ZA ZUNANJI ZVOČNIK/MIKROFON

Vašo radijsko postajo GXT700/771 lahko uporabljate z izbirnim zunanjim zvočnikom/mikrofonom ali slušalkami, kar sprosti vaše roke za druga opravila. Za uporabo izbirnega zvočnika/mikrofona ali slušalk:

• Vstavite vtič(e) v priključek SPK/MIC

• Vstavite slušalko v uho in nastavite mikrofon v želeni položaj.

VODNIK ZA ODPRAVLJANJE TEŽAV

UPORABA IN NEGA

1. Za čiščenje radijske postaje uporabite mehko vlažno krpo
2. Ne uporabljajte alkohola ali čistilnih sredstev za čiščenje radijske postaje.
3. Ne potapljajte radijske postaje v vodo.
4. Če se radijska postaja zmoči, jo obrišite s suho krpo, ki ne pušča vlaken.
5. Izklopite radijsko postajo in odstranite baterije med dolgotrajnim shranjevanjem.

Če imate težavo, za katero menite, da zahteva servis, najprej pokličite in se pogovorite s serviserjem. Številne težave je mogoče odpraviti po telefonu, ne da bi enoto vrnili na servis.

Specifikacije in frekvenčni grafikoni

SPECIFIKACIJE

Kanali: 22 kanalov GMRS/FRS
Delovna frekvenca UHF: 462,5500 ~ 467,7125 MHz
Vir napajanja: 4 alkalne baterije AA ali 6,0 V akumulatorski Ni-MH paket baterij

FREKVENČNI GRAFIKON GMRS/FRS (MHz)

* Kanali 8–14 so kanali FRS z nizko močjo in brez licence

DRUGI IZDELKI MIDLAND

PREVERITE DRUGE ODLIČNE IZDELKE MIDLAND NA www.midlandradio.com

DODATNA OPREMA

Dodatno opremo lahko kupite na www.midlandradio.com ali izpolnite obrazec na naslednji strani in ga pošljite na naš naslov.

AVP-4

• 1 dvojni namizni polnilnik
• 2 polnilna baterijska paketa
• 1 napajalnik AC
• 1 adapter za avtomobilski vžigalnik DC
• $39.99

AVP-1

• 2 mikrofonska naglavna kompleta, ki se namestita na uho, s PTT
• $19.99

AVP-H1

• 1 komplet mikrofona za čelado z odprtim obrazom
• $49.99

AVP-H2

• 1 komplet mikrofona za čelado z zaprtim obrazom
• $49.99

AVP-H3

• 2 nadzorna naglavna kompleta
• $39.99

AVP-H4

• 2 ušesna naglavna kompleta
• $39.99

AVP-H5

• 2 naglavna kompleta za nošenje za glavo
• $39.99

AVP-7

• 2 polnilna baterijska paketa
• $19.99

MIDLAND RADIO CORPORATION
5900 Parretta Drive
Kansas City, MO 64120
Pokličite 816.241.8500
obiščite nas na http://www.midlandradio.com
Opomba: Funkcije in specifikacije se lahko spremenijo brez predhodnega obvestila. MIDLAND ni odgovoren za nenamerne napake ali izpuste na embalaži.
