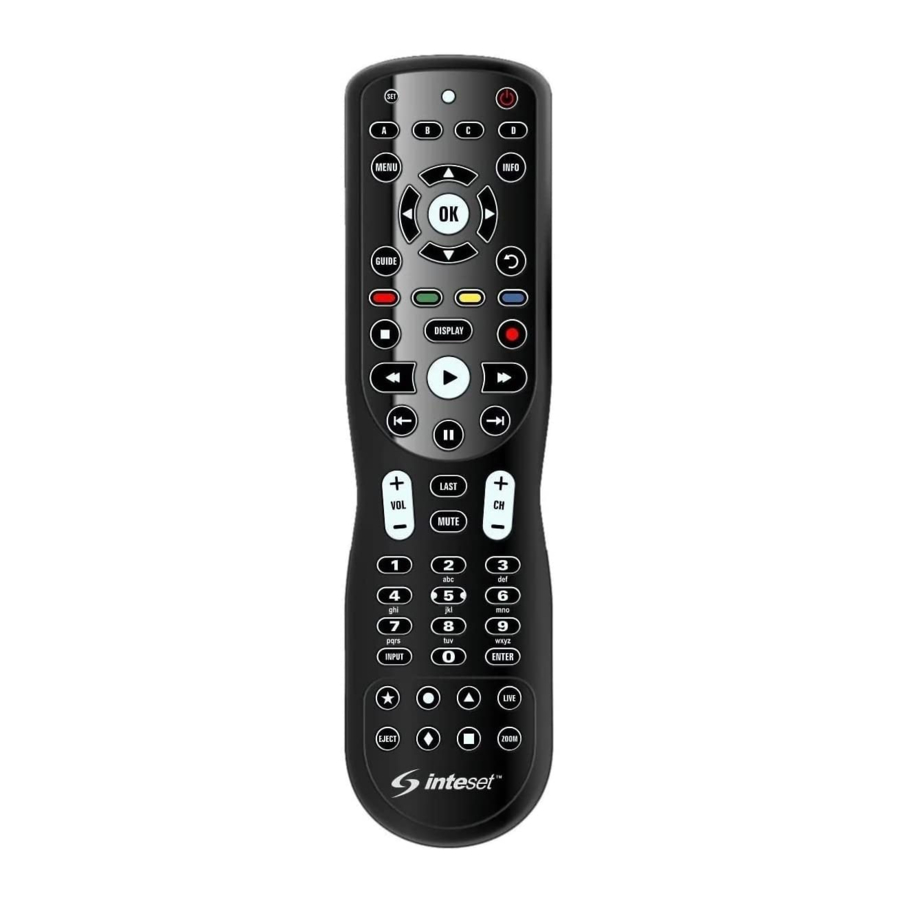

Inteset INT-422-2 - Kontrol Jarak Jauh IR 4-in-1 Manual

Pendahuluan

Kontrol jarak jauh IR Inteset INT-422-2 memungkinkan Anda mengontrol hingga 4 perangkat audio dan video dengan satu kontrol jarak jauh yang mudah digunakan dan sepenuhnya menyala. Ini dirancang khusus untuk bekerja dengan perangkat streaming populer seperti Xbox, Apple TV, Roku, Windows Media Center, dan banyak lagi. Kontrol jarak jauh ini dilengkapi dengan fitur-fitur yang memungkinkan Anda mencapai kontrol total atas perangkat A/V Anda dengan penekanan tombol yang paling sedikit.

Stiker Label Tombol
Pelengkap lengkap stiker label tombol disediakan sehingga Anda dapat menyesuaikan kontrol jarak jauh Anda dengan kebutuhan Anda yang tepat. Lembar label diberi skor vertikal menjadi kolom. Gunakan gunting tajam untuk memotong label individual.
Kami harap Anda senang dengan kontrol jarak jauh baru Anda.
Bantuan tersedia di http://remotecontrol.inteset.com. Halaman ini memiliki semua informasi yang Anda butuhkan untuk memulai dengan kontrol jarak jauh baru Anda termasuk database kode pengaturan perangkat, pemetaan tombol, informasi garansi, dan banyak lagi.

Memasang Baterai

Kontrol jarak jauh Inteset INT-422-2 Anda dilengkapi dengan 2 baterai alkaline AA.

Penggunaan dan Keamanan Baterai

• Ganti hanya dengan baterai baru.
• Jangan mencampur baterai lama dan baru, berbagai jenis baterai (alkaline, atau isi ulang), atau baterai isi ulang dengan kapasitas yang berbeda.
• Jika Anda tidak berencana menggunakan remote untuk jangka waktu yang lama, keluarkan baterai.

Buang baterai lama dengan segera dan benar. Jangan membakar atau mengubur baterai.

Untuk Memasang Baterai

1. Buka penutup kompartemen baterai yang terletak di bagian belakang remote (geser penutup ke bawah).
2. Tempatkan baterai AA yang disertakan di dalam kompartemen, pastikan ujung positif dan negatif baterai sesuai dengan simbol yang tertera pada remote.
3. Pasang kembali penutupnya
   CATATAN: Saat voltase baterai rendah, LED sinyal merah berkedip 5 kali setelah tombol ditekan.

Memprogram Kontrol Perangkat

Sebelum melanjutkan dengan memprogram remote Inteset, Anda harus terlebih dahulu menemukan kode pengaturan remote untuk perangkat A/V yang Anda miliki (hingga empat). Anda dapat menemukan kode-kode ini dengan mudah dengan mencari di database Kode Pengaturan Perangkat kami yang luas di situs web berikut (instruksi pencarian dapat ditemukan di situs web): http://remotecontrol.inteset.com;
Setelah Anda memiliki kode pengaturan, hanya diperlukan beberapa menit untuk mengonfigurasi remote untuk perangkat A/V Anda. Perhatikan bahwa jika Anda memiliki sistem AppleTV, Xbox One, Windows Media Center, atau perangkat Roku, kode pengaturan untuk perangkat ini sudah diprogram sebelumnya ke tombol mode perangkat A, B, C, dan D masing-masing pada remote. Jika Anda tidak menggunakan salah satu atau semua perangkat ini, Anda dapat menimpa pra-pemrograman dengan kode pengaturan Anda sendiri. Ikuti langkah-langkah di bawah ini untuk memprogram remote agar berfungsi dengan perangkat Anda:

1. Nyalakan perangkat (yaitu: TV Anda).
2. Tekan tombol Device (Perangkat) pada remote yang ingin Anda program (yaitu: A, B, C, atau D).
3. Tekan dan tahan tombol SET pada remote hingga LED sinyal (lampu merah) berkedip dua kali, lalu lepaskan tombol.
4. Masukkan kode pengaturan lima digit pertama untuk perangkat (yaitu: TV) yang Anda temukan dalam pencarian database. LED berkedip sekali saat setiap digit dimasukkan. Jika kode valid, LED akan berkedip dua kali dengan cepat.
   CATATAN: Jika LED tidak berkedip dua kali setelah memasukkan kode lima digit, ulangi langkah 2-4.
5. Arahkan remote ke perangkat (yaitu: TV) dan tekan tombol POWER (daya) remote (pojok kanan atas). Perangkat harus mati. Jika tidak, Anda harus mengulangi langkah 3-5, mencoba setiap kode untuk merek perangkat Anda hingga Anda menemukan yang berfungsi.
6. Ulangi langkah 1-5 untuk perangkat lain yang ingin Anda kontrol.
   Sebagian besar tombol pada remote sudah diberi label secara intuitif, tetapi beberapa, seperti tombol mode Device (Perangkat) (yaitu: A, B, C, dan D) akan memerlukan label. Anda dapat menambahkan label stiker yang sesuai yang disediakan di atas tombol pada remote untuk memperjelas fungsi tombol.

Mencari Kode Pengaturan Perangkat Anda

Jika dalam situasi yang tidak mungkin Anda tidak dapat menemukan kecocokan kode pengaturan berdasarkan instruksi di atas, Anda dapat mencoba mencari seluruh database kode dengan memutar semua kode. Untuk melakukan ini, ikuti langkah-langkah di bawah ini:

1. Nyalakan perangkat yang ingin Anda kontrol (yaitu: TV).
2. Tekan tombol mode Device (Perangkat) yang diinginkan sekali.
3. Tekan dan tahan tombol SET hingga LED merah berkedip dua kali, lalu lepaskan.
4. Masukkan 9 9 1. LED akan berkedip dua kali.
5. Tekan nomor grup perangkat yang sesuai dengan perangkat Anda (yaitu: 0=kotak kabel, 1=TV, 2=DVD, pemutar Blu-ray, streaming, 3=peralatan audio).
6. Arahkan remote ke perangkat dan tekan tombol POWER (daya). Remote akan mengirimkan kode IR pertama di perpustakaannya untuk tombol daya dalam grup perangkat tersebut.
7. Jika perangkat tidak merespons, tekan tombol CH+ dan remote akan mengirimkan kode berikutnya. Lanjutkan hingga perangkat mati (tekan CH- untuk kode sebelumnya).
8. Setelah perangkat mati, tekan tombol SET untuk menyimpan kode ke mode perangkat yang dipilih.

Memperoleh Kode Pengaturan Remote

Terkadang mungkin perlu untuk menentukan kode pengaturan perangkat yang Anda gunakan pada remote Anda. Misalnya, jika Anda membeli remote Inteset baru untuk ruangan lain dengan pengaturan perangkat A/V yang serupa. Ikuti instruksi di bawah ini untuk mendapatkan kode pengaturan perangkat yang diprogram pada remote Anda:

1. Tekan tombol perangkat "A" sekali.
2. Tekan dan tahan tombol SET hingga LED merah berkedip dua kali, lalu lepaskan.
3. Masukkan 9 9 0. LED berkedip dua kali.
4. Untuk menentukan digit pertama kode, tekan 1. Hitung kedipan LED merah (yaitu: tiga kedipan = 3) dan catat nomornya.
   CATATAN: Jika digit kode adalah 0, LED tidak berkedip.
5. Ulangi langkah 4 untuk empat digit kode pengaturan yang tersisa menggunakan 2 untuk digit kedua, 3 untuk yang ketiga, 4 untuk yang keempat, dan 5 untuk digit kode pengaturan kelima.
6. Untuk menentukan kode pengaturan perangkat lain yang diprogram ke tombol Device (Perangkat) lainnya (B, C, dan D), ulangi langkah 1-5, mengganti tombol perangkat untuk diperiksa.

Mempelajari Tombol Remote Lain

Anda dapat mempelajari sinyal IR dari setiap tombol pada remote yang disertakan dengan perangkat A/V Anda. Mungkin perlu untuk memprogram tombol-tombol tertentu pada remote Inteset Anda dengan cara ini jika tidak tersedia setelah menerapkan kode pengaturan ke tombol perangkat.
Sebelum mempelajari tombol, ada beberapa pertimbangan.

Pertimbangan Pembelajaran

• Kontrol jarak jauh asli Anda harus berupa remote tipe IR (Inframerah) dan berfungsi dengan baik.
• Tombol yang dipelajari bersifat spesifik untuk perangkat. Jadi, untuk setiap tombol/perangkat pada remote Inteset Anda, Anda dapat mempelajari tombol dari remote asli.
• Tombol-tombol berikut tidak tersedia untuk dipelajari: Device (Perangkat), SET, atau Record (Rekam).
• Kapasitas pembelajaran adalah dari 42 hingga 75 tombol tergantung pada panjang kode IR tombol.
• Tombol-tombol tertentu tidak dapat dipelajari termasuk tipe multi atau frekuensi tinggi, dan format aneh lainnya.
• Untuk pembelajaran yang optimal, hindari cahaya sekitar yang terang seperti sinar matahari alami.
• Saat mempelajari tombol, tekan tombol remote asli dengan cepat. Jika tidak, remote Inteset dapat mempelajari kode IR untuk tombol tersebut dua kali.

Mempelajari Tombol
CATATAN: Jika lebih dari 10 detik berlalu di antara penekanan tombol, remote akan keluar dari mode pemrograman.

1. Tempatkan remote Inteset berhadapan langsung (sekitar 2" terpisah) dari remote pelatihan. Temukan tombol yang ingin Anda pelajari pada remote pelatihan.
2. Pada remote Inteset, tekan tombol mode Device (Perangkat) (yaitu: A, B, C, atau D) tempat Anda ingin mempelajari tombol dari remote pelatihan.
3. Tekan dan tahan tombol SET hingga LED merah berkedip dua kali, lalu lepaskan.
4. Masukkan 9 7 5. LED akan berkedip dua kali.
   CATATAN: Jika LED menampilkan satu lampu kilat panjang sebagai gantinya, baterai lemah, atau remote mengalami kesalahan memori (yaitu: kehabisan memori). Dalam kedua kasus tersebut, remote tidak akan dapat mempelajari tombol apa pun.
5. Tekan tombol pada remote Inteset yang ingin Anda pelajari. LED akan mulai berkedip dengan cepat, menunjukkan bahwa ia siap untuk belajar.
6. Pada remote pelatihan, tekan dengan cepat tombol yang akan dipelajari. Remote Inteset harus berkedip dua kali yang menunjukkan bahwa ia telah mempelajari tombol pada remote pelatihan.

Menghapus Tombol yang Dipelajari
Prosedur ini mengembalikan tombol yang sebelumnya dipelajari ke keadaan yang diprogram semula untuk mode yang dipilih. Anda juga dapat menimpa tombol yang dipelajari dengan melatihnya kembali seperti yang dijelaskan di bagian "Mempelajari Tombol Remote Lain" sebelumnya.
CATATAN: Jika lebih dari 10 detik berlalu di antara penekanan tombol, remote akan keluar dari mode pemrograman.

1. Tekan tombol mode Device (Perangkat) (yaitu: A, B, C, atau D) yang ingin Anda hapus tombol yang dipelajari.
2. Tekan dan tahan tombol SET hingga LED merah berkedip dua kali, lalu lepaskan.
3. Masukkan 9 7 6. LED akan berkedip dua kali.
4. Tekan tombol yang berisi fungsi yang dipelajari yang akan dihapus dua kali. LED akan berkedip dua kali dan kemudian keluar dari pemrograman.

Menghapus Semua Tombol yang Dipelajari dari Mode Perangkat
CATATAN: Jika lebih dari 10 detik berlalu di antara penekanan tombol, remote akan keluar dari mode pemrograman.

1. Tekan dan tahan tombol SET hingga LED merah berkedip dua kali, lalu lepaskan.
2. Masukkan 9 7 6, LED akan berkedip dua kali.
3. Tekan tombol mode Device (Perangkat) untuk perangkat yang ingin Anda bersihkan dua kali. LED akan berkedip dua kali dan kemudian keluar dari mode pemrograman.

Memprogram Kunci Volume

Secara default, remote Anda sudah diatur untuk memungkinkan kontrol volume independen untuk setiap perangkat A/V. Namun, Anda dapat mengubah kontrol volume agar berlaku secara global untuk semua perangkat. Kemudian, Anda dapat mengatur mode perangkat tertentu untuk mengontrol volume secara terpisah dari kontrol global jika diperlukan.

Menerapkan Kunci Volume Global

1. Tekan dan tahan tombol SET hingga LED merah berkedip dua kali, lalu lepaskan.
2. Masukkan 9 9 3, LED akan berkedip dua kali.
3. Tekan tombol mode Device (Perangkat) untuk perangkat yang Anda inginkan kontrol volume global (misalnya: TV).
4. LED akan berkedip dua kali. Sekarang ketika Anda menekan tombol VOL+, VOL-, atau Mute (Bisukan), volume pada perangkat yang Anda pilih (misalnya: TV) akan dikontrol terlepas dari mode perangkat saat ini.

Menghapus Kunci Volume Global

1. Tekan dan tahan tombol SET hingga LED merah berkedip dua kali, lalu lepaskan.
2. Masukkan 9 9 3, LED akan berkedip dua kali.
3. Tekan tombol VOL+. LED akan berkedip empat kali yang menunjukkan bahwa kontrol volume global telah dihapus dan kontrol sekarang dikembalikan ke setiap perangkat.

Menghapus Perangkat dari Kunci Volume Global

1. Tekan tombol mode Device (Perangkat) yang diinginkan untuk menghapus dari kontrol volume global.
2. Tekan dan tahan tombol SET hingga LED merah berkedip dua kali, lalu lepaskan.
3. Masukkan 9 9 3, LED akan berkedip dua kali.
4. Tekan tombol VOL-. LED akan berkedip empat kali yang menunjukkan bahwa perangkat saat ini dihapus dari kontrol volume global.

Memprogram Kunci Saluran

Mirip dengan Kunci Volume, remote Anda memiliki kemampuan untuk menyediakan kontrol saluran dari satu perangkat ke semua mode perangkat. Ini nyaman bagi pengguna yang menonton semua siaran TV melalui satu perangkat (misalnya: kotak kabel). Tombol yang terpengaruh adalah tombol angka 1-0 serta tombol CH+, CH-, Last (Terakhir), dan Enter.

Menerapkan Kunci Saluran Global

1. Tekan tombol mode Device (Perangkat) untuk perangkat yang Anda inginkan kunci saluran global (misalnya: kotak kabel Anda).
2. Tekan dan tahan tombol SET hingga LED merah berkedip dua kali, lalu lepaskan.
3. Masukkan 9 7 3, LED akan berkedip dua kali.
4. Tekan CH+ sekali. LED akan berkedip dua kali. Sekarang ketika Anda menekan tombol CH+, CH-, 1-0, Last (Terakhir), atau Enter, saluran pada perangkat yang Anda pilih (misalnya: kotak kabel) akan dikontrol terlepas dari mode perangkat saat ini.

Menghapus Perangkat dari Kunci Saluran Global

1. Tekan dan tahan tombol SET hingga LED merah berkedip dua kali, lalu lepaskan.
2. Masukkan 9 7 3, LED akan berkedip dua kali.
3. Tekan tombol CH-. LED akan berkedip empat kali yang menunjukkan bahwa perangkat saat ini dihapus dari Kunci Saluran Global.

Memprogram Pemindah Tombol

Salin tombol dari satu mode perangkat (mode sumber) ke mode lain (mode tujuan) atau ke tombol yang berbeda dalam mode yang sama.
CATATAN: Tombol mode Device (Perangkat), Power (Daya), Record (Rekam), dan SET tidak dapat digunakan sebagai tombol sumber atau tujuan.

Memindahkan Tombol dalam Mode yang Sama

1. Tekan mode Device (Perangkat) tempat Anda ingin memindahkan tombol.
2. Tekan dan tahan tombol SET hingga LED merah berkedip dua kali, lalu lepaskan.
3. Masukkan 9 9 4, LED akan berkedip dua kali.
4. Tekan tombol sumber yang ingin Anda pindahkan.
5. Tekan tombol tujuan yang seharusnya melakukan fungsi yang sama dengan tombol sumber. LED akan berkedip dua kali.
6. Ulangi langkah 1-5 untuk memindahkan tombol tambahan.

Memindahkan Tombol ke Mode Perangkat yang Berbeda
Fitur ini, misalnya, akan memungkinkan Anda mengontrol fungsi transportasi Bluray (misalnya: Play (bermain), Stop (berhenti), Pause (jeda), dll) saat berada dalam mode TV.

1. Tekan dan tahan tombol SET hingga LED merah berkedip dua kali, lalu lepaskan.
2. Masukkan 9 9 4, LED akan berkedip dua kali.
3. Tekan tombol mode Device (Perangkat) tempat Anda ingin memindahkan tombol (misalnya: Blu-ray).
4. Tekan tombol yang ingin Anda pindahkan (misalnya: Play (bermain)).
5. Tekan tombol mode Device (Perangkat) tempat Anda ingin tombol berada (misalnya: TV).
6. Tekan tombol yang seharusnya melakukan fungsi yang sama dengan tombol sumber. LED akan berkedip dua kali.
7. Ulangi langkah 1-6 untuk memindahkan tombol tambahan.

Memulihkan Semua Tombol Mode Spesifik yang Dipindahkan

1. Tekan dan tahan tombol SET hingga LED merah berkedip dua kali, lalu lepaskan.
2. Masukkan 9 9 4, LED akan berkedip dua kali.
3. Tekan tombol mode Device (Perangkat) (misalnya: A, B, C, atau D) tempat Anda ingin menghapus semua tombol yang dipindahkan.
4. Ulangi untuk setiap tombol mode Device (Perangkat) yang ingin Anda pulihkan.

Memulihkan Tombol yang Dipindahkan

1. Tekan tombol mode Device (Perangkat) (misalnya: A, B, C atau D) tempat Anda ingin menghapus tombol yang dipindahkan.
2. Tekan dan tahan tombol SET hingga LED merah berkedip dua kali, lalu lepaskan.
3. Masukkan 9 9 4, LED akan berkedip dua kali.
4. Tekan tombol yang akan dihapus dari fungsi tombol yang dipindahkan dua kali. LED akan berkedip dua kali.
5. Ulangi langkah 1-4 untuk semua tombol tempat Anda ingin menghapus fungsi tombol yang dipindahkan.

Memprogram Makro

Program tombol apa pun (kecuali SET) untuk melakukan beberapa fungsi (tekanan tombol) dengan satu tekanan. Setiap tombol makro dapat menampung hingga 32 instruksi.
CATATAN: Memprogram makro baru di atas yang sudah ada akan menghapus makro asli.

Memprogram Makro Independen Mode Perangkat

1. Tekan dan tahan tombol SET hingga LED berkedip dua kali, lalu lepaskan.
2. Masukkan 9 9 5, LED akan berkedip dua kali.
3. Tekan tombol yang ingin Anda tetapkan makro.
4. Masukkan serangkaian perintah (tekanan tombol) yang Anda inginkan untuk dieksekusi oleh tombol makro (hingga 32).
5. Tekan dan tahan tombol SET hingga LED merah berkedip dua kali, lalu lepaskan.

Sekarang, ketika Anda menekan tombol makro, remote akan mengirimkan serangkaian perintah secara berurutan terlepas dari mode perangkat yang Anda gunakan. Misalnya, Anda dapat memprogram makro untuk menghidupkan TV dan kotak kabel Anda, lalu memilih saluran favorit Anda.
CATATAN: Anda harus mengarahkan remote ke peralatan A/V Anda hingga remote selesai mengirimkan semua perintah. LED akan berhenti berkedip ketika semua perintah telah dikirim.
CATATAN: Untuk menghapus tombol makro, lakukan langkah 1-5, tetapi jangan tentukan serangkaian perintah (langkah 4).

Memprogram Makro Bergantung Mode Perangkat

1. Tekan tombol mode Device (Perangkat) (misalnya: A, B, C, atau D) tempat Anda ingin menetapkan tombol makro.
2. Tekan dan tahan tombol SET hingga LED merah berkedip dua kali, lalu lepaskan.
3. Masukkan 9 7 8, LED akan berkedip dua kali.
4. Tekan tombol yang ingin Anda tetapkan makro.
5. Masukkan serangkaian perintah (tekanan tombol) yang Anda inginkan untuk dieksekusi oleh tombol makro (hingga 32).
6. Tekan dan tahan tombol SET hingga LED merah berkedip dua kali, lalu lepaskan.

Sekarang ketika tombol makro ditekan dalam mode perangkat yang dipilih, remote akan mengirimkan serangkaian perintah secara berurutan. Misalnya, Anda dapat memprogram makro untuk menghidupkan TV dan kotak kabel Anda, lalu memilih saluran favorit. Tombol makro hanya berlaku saat berada dalam mode perangkat TV.
CATATAN: Untuk menghapus tombol makro, lakukan langkah 1-6, tetapi jangan tentukan serangkaian perintah (langkah 5).

Memprogram Tombol Tembus

Setiap tombol yang dapat diprogram dapat diatur untuk mengirimkan sinyal IR yang sama terlepas dari mode perangkat yang dipilih. Untuk melakukan ini, ikuti langkah-langkah di bawah ini:

1. Tekan dan tahan tombol SET hingga LED merah berkedip dua kali, lalu lepaskan.
2. Masukkan 9 8 4, LED akan berkedip dua kali.
3. Tekan mode Device (Perangkat) sumber tempat tombol berada yang memiliki sinyal IR yang diinginkan untuk ditembus (misalnya: TV).
4. Tekan tombol sumber yang diinginkan. Jika lebih dari satu tombol tembus yang diinginkan, tekan juga tombol-tombol tersebut.
5. Tekan tombol mode Device (Perangkat) tujuan untuk memprogram tombol tembus ke (misalnya: kotak kabel).
6. Tekan tombol SET. LED merah akan berkedip yang menunjukkan bahwa pemrograman tembus telah selesai.

CATATAN: Pemrograman tembus baru akan menimpa pemrograman tembus awal.

Pencahayaan Latar

Biasanya, menekan tombol apa pun pada remote akan mengaktifkan pencahayaan latar remote selama 5 detik. Tekan tombol SET sebentar untuk menjaga pencahayaan latar menyala selama 10 detik.

Mengatur Ulang ke Default Pabrik

Jika karena alasan apa pun Anda ingin menghapus sepenuhnya semua pemrograman yang Anda lakukan pada remote ke pengaturan aslinya, ikuti langkah-langkah di bawah ini:

1. Tekan dan tahan tombol SET hingga LED merah berkedip dua kali, lalu lepaskan.
2. Masukkan 9 7 7, LED akan berkedip empat kali yang menunjukkan bahwa remote telah diatur ulang sepenuhnya ke default pabrik.
   CATATAN: Melakukan langkah ini juga akan menghapus tombol mode Perangkat (A, B, C, D) yang telah diprogram sebelumnya.

Informasi Garansi

Inteset menjamin bahwa remote Anda (Model: INT-422-2) bebas dari cacat selama jangka waktu satu tahun sejak Anda menerima remote, jadi simpan struk penjualan Anda. Kunjungi http://remotecontrol.inteset.com untuk info garansi terperinci dan instruksi pengembalian produk.
