Oregon Scientific JM889, JM889U - Jam RF JUMBO dengan Manual Termometer Dalam Ruangan

Isi

PENDAHULUAN

Terima kasih telah memilih Jam RF Jumbo Oregon ScientificTM dengan Termometer Dalam Ruangan sebagai produk pilihan Anda. Perangkat ini dirancang untuk memberi Anda layanan yang andal selama bertahun-tahun, termasuk kenyamanan berikut:

  • Jam Kalender yang Dikendalikan Radio*
  • Tampilan Suhu Dalam Ruangan
  • Alarm Harian

*Secara otomatis menyinkronkan waktu dan tanggal saat ini ketika berada dalam jangkauan sinyal radio MSF60 yang dihasilkan dari Rugby, Inggris (model JM889U) atau DCF77 yang dihasilkan dari Frankfurt, Jerman untuk Eropa Tengah (model JM889).

Selain memberikan petunjuk langkah demi langkah untuk produk ini, manual ini berisi informasi keselamatan dan perawatan yang penting. Baca manual ini dengan seksama, dan simpan di tempat yang aman jika Anda perlu merujuknya.

FITUR UTAMA

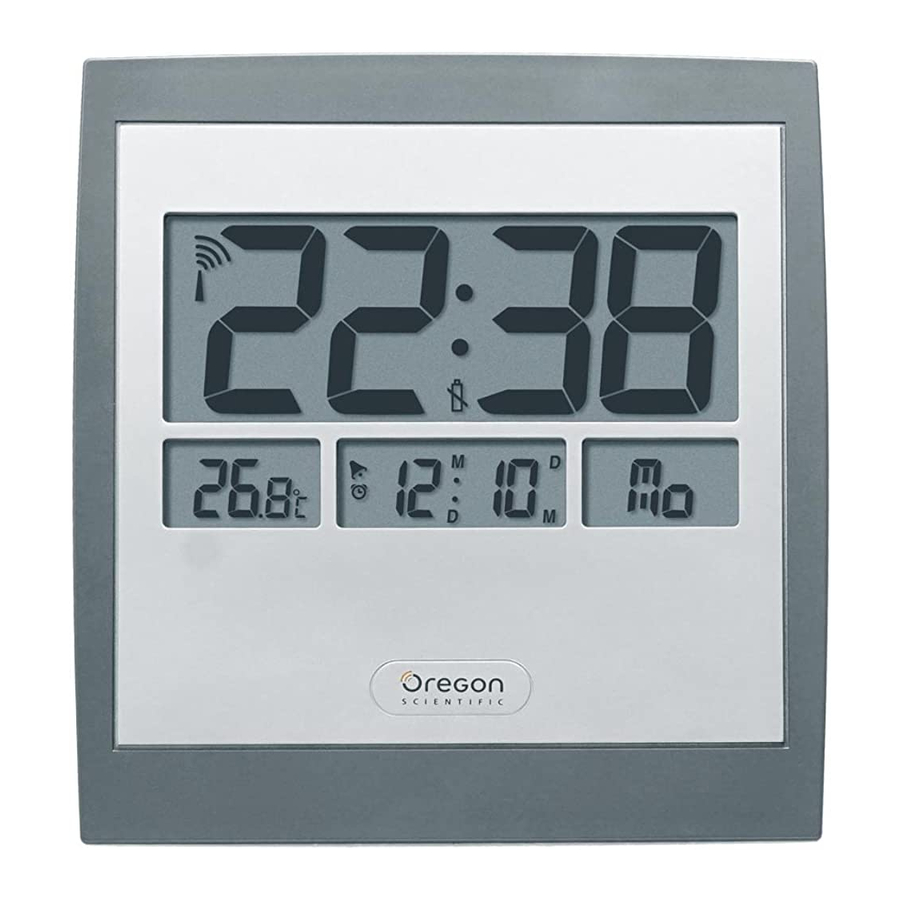

Tampilan Depan

Tampilan Depan

  1. Tampilan LCD Utama
    Menampilkan waktu saat ini dan indikasi penerimaan sinyal RF
  2. Tampilan Detik/Hari dalam Seminggu
    Dapat memilih antara tampilan detik atau hari dalam seminggu
  3. Tampilan Tanggal Saat Ini/Waktu Alarm
    Dapat memilih antara tampilan tanggal saat ini atau waktu alarm
  4. Tampilan Suhu Dalam Ruangan
    Menampilkan suhu dalam ruangan yang sedang dipantau

Tampilan Belakang

Tampilan Belakang

  1. Lubang Reses Pemasangan di Dinding
    Untuk memasang unit ke dinding
  2. Tombol Alarm (Tombol Alarm)
    Untuk menampilkan dan menyesuaikan waktu alarm
  3. Tombol Clock (Tombol Jam)
    Untuk menyesuaikan waktu dan tanggal saat ini secara manual
  4. Lubang Reset (Lubang Reset)
    Mengembalikan semua pengaturan ke nilai default.
  5. tombol (tombol)
    Digunakan untuk menyesuaikan pengaturan ke bawah satu tingkat atau untuk mengaktifkan/menonaktifkan penerimaan radio RF
  6. tombol (tombol)
    Digunakan untuk menyesuaikan pengaturan ke atas satu tingkat atau untuk mengaktifkan/menonaktifkan penerimaan radio RF
  7. Kompartemen Baterai (Kompartemen Baterai)
    Unit ini menggunakan 2 baterai AA/UM-3 1.5V untuk daya.
  8. Penyangga Meja (Penyangga Meja)
    Dapat ditarik keluar dan digunakan untuk menempatkan unit di permukaan yang datar

Simbol Tampilan LCD

Simbol Tampilan LCD

Ikon (Ikon) Deskripsi (Deskripsi) Penjelasan (Penjelasan)
Sinyal Penerimaan Radio Menunjukkan kondisi penerimaan radio.
Baterai Lemah Muncul saat daya rendah.
Alarm Aktif Muncul saat alarm diaktifkan.
Indikator Waktu Alarm Muncul saat waktu alarm ditampilkan.

INSTRUKSI KESELAMATAN DAN PERAWATAN

Tindakan Pencegahan Keselamatan

Harap perhatikan tindakan pencegahan keselamatan berikut saat menyiapkan dan menggunakan produk ini.

  • Panel LCD - Panel LCD terbuat dari kaca, dan dapat pecah jika unit terjatuh atau terbentur.
  • Sumber panas - Jauhkan produk dari sumber panas seperti radiator, kompor, pemanas, dan produk penghasil panas lainnya.
  • Air dan kelembapan - Jangan gunakan produk di dalam atau dekat air atau di area dengan kelembapan tinggi seperti kamar mandi.

Merawat Produk Anda

Untuk memastikan Anda menerima manfaat maksimal dari penggunaan produk ini, harap perhatikan panduan berikut.

  • Pembersihan - Gunakan kain lembap. Jangan gunakan bahan pembersih cair, benzena, tiner, atau aerosol.
  • Ventilasi - Ventilasi dan bukaan lainnya dirancang untuk ventilasi, dan tidak boleh terhalang atau tertutup. Menghalangi ventilasi dapat menyebabkan produk menjadi terlalu panas, dan dapat merusak unit.
  • Perbaikan - Jangan mencoba memperbaiki produk atau memodifikasi sirkuit sendiri. Hubungi pengecer atau tukang reparasi yang memenuhi syarat jika produk memerlukan servis. Hanya gunakan suku cadang pengganti yang direkomendasikan oleh pabrikan.
  • Jangan menggores benda keras pada layar LCD karena dapat menyebabkan kerusakan.

MEMULAI

Membongkar Produk

Saat Anda membongkar jam Anda, pastikan untuk menyimpan semua bahan kemasan di tempat yang aman, jika Anda perlu mengangkut atau mengembalikannya untuk diservis nanti.

Di dalam kotak, Anda akan menemukan:

Unit jam (Unit jam) Baterai (Baterai) Manual pengguna (Manual pengguna)

Baterai

CATATAN Saat menggunakan produk untuk pertama kalinya, harap perhatikan bahwa baterai telah dipasang di unit. Untuk mengoperasikan, cari tab baterai plastik bening di dalam kompartemen baterai dan lepaskan.

Untuk memasang baterai:

Diagram (Diagram) Instruksi (Instruksi)
  1. Temukan kompartemen baterai.
  1. Pasang baterai dengan mencocokkan polaritas yang benar. Selalu gunakan jenis baterai yang benar (2 baterai 1.5V ukuran UM-3 AA).

Membalikkan polaritas dapat merusak produk.

CATATAN Ganti baterai setiap kali tanda baterai lemah () ditampilkan, layar redup, atau layar tidak menyala saat daya hidup. Ganti semua baterai pada saat yang sama - berbahaya untuk mencampur baterai lama dan baru.

Hubungi otoritas pembuangan limbah setempat untuk instruksi tentang cara membuang baterai bekas. Baterai bekas dapat berbahaya bagi lingkungan, dan tidak boleh dibuang bersama sampah rumah tangga.

Penempatan Unit

Anda dapat memasang unit utama di dinding atau membuatnya berdiri di permukaan yang datar.

Metode (Metode) Instruksi (Instruksi) Diagram (Diagram)
Meja
Penyangga 		Unit sudah dilengkapi dengan Penyangga Meja. Cukup tarik keluar Penyangga Meja dan letakkan unit utama di permukaan yang datar.
Dinding
Pemasangan 		Unit utama dapat dipasang ke dinding menggunakan sekrup No. 6 (3.0mm).
  1. Posisikan dan paku sekrup ke tempat Anda ingin menggantung unit utama Anda.
  2. Sisakan ruang yang cukup antara dinding dan kepala sekrup saat menguji untuk memastikan paku aman.
  3. Pasang Lubang Reses Pemasangan di Dinding unit ke kepala sekrup.

Tampilan Suhu Dalam Ruangan

Segera setelah tab baterai plastik bening dilepas, unit segera membaca dan menampilkan suhu dalam ruangan di sekitarnya.

Beralih antara Tampilan Detik/Hari dalam Seminggu

Untuk beralih antara menampilkan detik atau hari dalam seminggu di layar LCD, tekan tombol CLOCK (CLOCK).

PENERIMAAN RADIO

Produk ini dirancang untuk menyinkronkan jam kalendernya secara otomatis setelah berada dalam jangkauan sinyal radio. Saat unit menerima sinyal, simbol Penerimaan Radio akan mulai berkedip. Umumnya, penerimaan lengkap membutuhkan waktu sekitar 2 hingga 10 menit, tergantung pada kekuatan sinyal.

Deskripsi Penerimaan Radio

Penerimaan Radio Deskripsi
Penerimaan sinyal jam radio yang kuat.
Penerimaan sinyal jam radio yang lemah.
Tidak ada penerimaan sinyal jam radio.
Menerima sinyal jam radio.
Penerimaan Radio dinonaktifkan.

CATATAN Penerimaan dapat dipengaruhi oleh sejumlah faktor. Untuk penerimaan terbaik, letakkan perangkat jauh dari benda logam dan peralatan listrik. Penyebab lain gangguan sinyal termasuk menara transmisi listrik, konstruksi yang diperkuat baja, dan dinding logam. Penerimaan ideal saat ditempatkan di dekat jendela.

Meskipun ada area yang mungkin mengalami kesulitan lebih besar dalam menerima sinyal, Atomic Clock berisi gerakan kuarsa yang akurat dan akan mempertahankan pengaturan waktu yang tepat jika sinyal terlewat pada kesempatan yang jarang terjadi.

Mengaktifkan/Menonaktifkan Penerimaan Radio

Untuk menonaktifkan penerimaan sinyal RF secara manual, tekan dan tahan tombol [UP] dan [DOWN ] secara bersamaan selama 2 detik hingga simbol Penerimaan Radio benar-benar menghilang.

Untuk mengaktifkan penerimaan lagi, tekan dan tahan tombol [UP] dan [DOWN ] secara bersamaan selama 2 detik. Simbol Penerimaan Radio akan berkedip dan unit akan mencari sinyal RF secara otomatis.

UNTUK MENGATUR JAM SECARA MANUAL

CATATAN Untuk menyesuaikan pengaturan jam secara manual tanpa sinkronisasi RF otomatis, ingatlah untuk menonaktifkan Penerimaan Radio terlebih dahulu. Tekan sekali atau tekan dan tahan tombol [UP] atau [DOWN] untuk menyesuaikan nilai setiap pengaturan.

Diagram Instruksi
  1. Tekan dan tahan tombol CLOCK selama 2 detik.
  1. Sesuaikan bulan saat ini. Tekan CLOCK setelah selesai.
  1. Sesuaikan tanggal saat ini. Tekan CLOCK setelah selesai.
  1. Pilih bahasa yang ditampilkan untuk hari dalam seminggu. Tekan CLOCK setelah selesai.
  1. Pilih hari dalam seminggu saat ini. Tekan CLOCK setelah selesai.
  1. Sesuaikan jam saat ini. Tekan CLOCK setelah selesai.
  1. Sesuaikan menit saat ini. Tekan CLOCK setelah selesai.
  1. Layar LCD kembali ke operasi jam normal.

Opsi Bahasa

Unit utama dapat menampilkan hari kerja dalam lima bahasa berbeda yang dapat dipilih.

Simbol Bahasa
Inggris
Jerman
Prancis
Italia
Spanyol

FUNGSI ALARM

Fungsi Dasar

Produk Anda juga dapat digunakan sebagai jam alarm.

  1. Saat alarm berbunyi, Anda dapat mematikannya dengan menekan ALARM (alarm).
  2. Alarm akan otomatis berhenti berdering setelah 1 menit. Tetapi setelah 8 menit, alarm akan berbunyi lagi kecuali ALARM (alarm) ditekan.

Menampilkan Waktu Alarm

Secara default, layar LCD unit menampilkan tanggal dan bulan saat ini. Untuk menampilkan waktu alarm sebagai gantinya:

Diagram Instruksi
  1. Layar LCD menampilkan tanggal dan bulan saat ini.
  1. Tekan tombol ALARM (alarm).
  1. Waktu Alarm yang saat ini disetel sekarang ditampilkan.

Menyesuaikan Waktu Alarm

Untuk menyesuaikan Waktu Alarm, pastikan bahwa Waktu Alarm saat ini ditampilkan di layar LCD.

Diagram Instruksi
  1. Tekan dan tahan tombol ALARM (alarm) selama 2 detik.
  1. Sesuaikan jam Waktu Alarm. Tekan ALARM (alarm) setelah selesai.
  1. Sesuaikan menit Waktu Alarm. Tekan ALARM (alarm) setelah selesai.
  1. Waktu Alarm yang Disesuaikan sekarang ditampilkan.

Mengaktifkan / Menonaktifkan Alarm

Diagram Instruksi
  1. Layar LCD menampilkan Waktu Alarm. Jika ditampilkan, alarm diaktifkan. Jika tidak, alarm dinonaktifkan.
  1. Tekan tombol ALARM (alarm) untuk mengaktifkan atau menonaktifkan alarm.

LUBANG RESET

Jika jam berperilaku aneh atau berhenti merespons, masukkan dan tekan stylus tumpul ke dalam Lubang Reset jam. Jam kemudian akan direset ke pengaturan pabrik aslinya.

PANDUAN MENGATASI MASALAH

Bagian ini mencakup daftar pertanyaan yang sering diajukan untuk masalah yang mungkin Anda temui. Jika perangkat Anda tidak beroperasi seperti yang Anda kira, periksa di sini sebelum mengatur servis.

Masalah Gejala Periksa Ini Solusi
Antena radio tidak ditampilkan di layar LCD. Sinyal RF tidak dapat diterima. Hambatan (baik interferensi elektromagnetik atau objek) menghalangi sinyal mencapai unit utama. Jauhkan unit dari sumber interferensi, termasuk perangkat elektronik lainnya.
ditampilkan di layar LCD. Baterai unit lemah. Periksa Tampilan LCD unit. Pasang baterai baru ke dalam unit.
Waktu jam tidak disetel dengan benar. Tidak ada penerimaan sinyal radio. Interferensi elektromagnetik atau objek menghalangi penerimaan. Orientasi atau penempatan unit utama tidak optimal untuk menerima sinyal RF. Tempatkan unit utama jauh dari PC, telepon, dan peralatan elektronik lainnya.
Tidak Ada Alarm Alarm tidak berbunyi. Alarm dinonaktifkan. Aktifkan pengaturan alarm.
Operasi Tidak Normal Fungsi tertentu tidak berfungsi. Perangkat memerlukan pengaturan ulang. Atur ulang unit dengan stylus tumpul yang ditekan ke Lubang RESET.

SPESIFIKASI

Dimensi:
Lebar x Tinggi x Kedalaman Berat 		234mm x 220mm x 23mm 426g (tanpa baterai)
Frekuensi radio:
Sistem 		DCF77 (JM889) atau
MSF60 (JM889U)
Tampilan:
Format waktu 		24 Jam (JM889) atau
12 Jam AM/PM (JM889U)
Format tanggal DD-MM
Tampilan hari dalam seminggu Dalam bahasa Inggris, Prancis, Jerman, Spanyol, dan Italia
Akurasi jam +/-0.5 detik per hari (saat RF dinonaktifkan)
Alarm:
Durasi Alarm 		1 menit
Daya:
Catu daya 		2 x UM-3 / AA 1.5V baterai
Lingkungan pengoperasian:
Suhu pengoperasian 		-5.0°C hingga +50.0°C
Resolusi suhu 0.1°C
Unit suhu default °C

PERINGATAN

Untuk memastikan Anda menggunakan produk Anda dengan benar dan aman, baca Peringatan ini dan seluruh manual pengguna sebelum menggunakan produk. Peringatan yang diberikan di sini memberikan informasi keselamatan penting dan harus diperhatikan setiap saat.

Peringatan

  • Jangan mencoba memperbaiki produk sendiri. Hubungi pengecer atau departemen layanan pelanggan kami jika memerlukan servis.
  • Ambil tindakan pencegahan saat menangani semua jenis baterai. Mereka dapat menyebabkan cedera, luka bakar, atau kerusakan properti sebagai akibat dari kontak dengan bahan konduktif, panas, bahan korosif, atau bahan peledak. Lepaskan baterai sebelum menyimpan produk untuk jangka waktu yang lama.
  • Produk ini adalah instrumen presisi. Jangan pernah mencoba membongkar perangkat ini. Ada bahaya serius sengatan listrik yang kuat.
  • Jangan merendam perangkat dalam air.
  • Jangan, dalam keadaan apa pun, menyentuh sirkuit elektronik perangkat yang terbuka karena ada bahaya sengatan listrik jika terbuka.
  • Berhati-hatilah saat menangani layar LCD yang rusak, karena kristal cair dapat berbahaya bagi kesehatan Anda.
  • Jangan gunakan atau simpan perangkat, termasuk sensor jarak jauh, di lokasi yang dapat memengaruhi produk secara negatif seperti hujan, salju, gurun, dan medan magnet.
