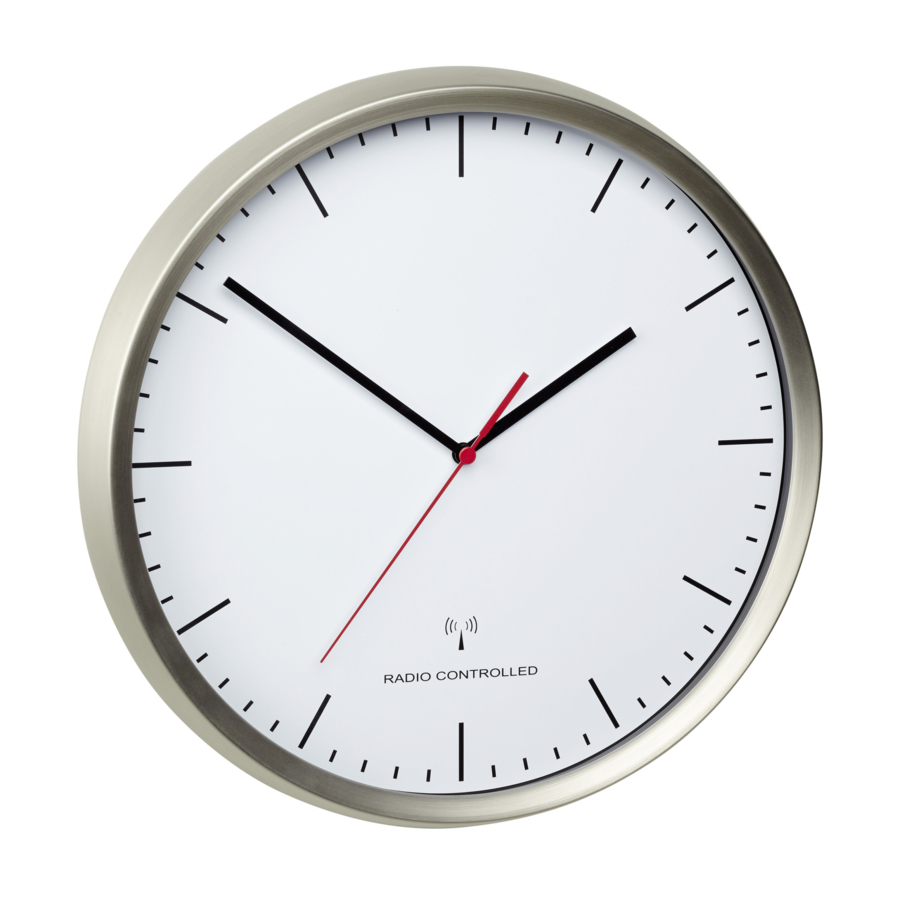

TFA DESIGN 60.3521 - Manual Jam Dinding yang Dikendalikan Radio

Isi

1 Sebelum Anda menggunakan produk ini
2 Untuk keselamatan Anda
3 Elemen
4 Memulai
5 Memperbaiki
6 Perawatan dan pemeliharaan
- 6.1 Fitur hemat energi
- 6.2 Penggantian baterai
7 Penyelesaian masalah
8 Pembuangan limbah
9 Spesifikasi
10 Referensi
11 Unduh manual
12 Dalam Bahasa Lain

Sebelum Anda menggunakan produk ini

Pastikan Anda membaca manual instruksi dengan saksama.
Mengikuti dan menghormati instruksi dalam manual Anda akan mencegah kerusakan pada instrumen Anda dan hilangnya hak-hak hukum Anda yang timbul dari cacat akibat penggunaan yang tidak benar.
Kami tidak bertanggung jawab atas kerusakan yang terjadi akibat tidak mengikuti instruksi ini.
Harap perhatikan secara khusus saran keselamatan!
Harap simpan manual instruksi ini dengan aman untuk referensi di masa mendatang.

Untuk keselamatan Anda

Produk ini hanya boleh digunakan seperti yang dijelaskan dalam instruksi ini.
Perbaikan, modifikasi, atau perubahan yang tidak sah pada produk dilarang.

Risiko cedera:

Jauhkan instrumen ini dan baterai dari jangkauan anak-anak.
Baterai mengandung asam berbahaya dan dapat berbahaya jika tertelan. Jika baterai tertelan, hal ini dapat menyebabkan luka bakar internal yang serius dan kematian dalam waktu dua jam. Jika Anda mencurigai baterai mungkin telah tertelan atau tertangkap di dalam tubuh, segera cari bantuan medis.
Baterai tidak boleh dibuang ke dalam api, dihubung singkat, dibongkar, atau diisi ulang. Risiko ledakan!
Baterai yang lemah harus diganti sesegera mungkin untuk mencegah kerusakan yang disebabkan oleh kebocoran.
Kenakan sarung tangan pelindung tahan bahan kimia dan kacamata pengaman saat menangani baterai yang bocor.

Informasi penting tentang keamanan produk!

Jangan letakkan perangkat Anda di dekat suhu ekstrem, getaran, atau guncangan.
Lindungi dari kelembapan.

Elemen

Tombol

Tombol MSET
Tombol RESET
Tombol REC

Rumah

Lubang pemasangan di dinding
Kompartemen baterai

Memulai

Masukkan baterai baru 1,5 V AA, pastikan polaritas baterai sudah benar.
Perangkat siap digunakan.

Penerimaan sinyal frekuensi DCF

Jarum jam bergerak ke pukul 12.
Jam sekarang akan memindai sinyal frekuensi DCF
Ketika kode waktu diterima dengan sukses setelah 3-12 menit, waktu yang dikendalikan radio ditampilkan dengan stabil di layar.
Penerimaan DCF selalu terjadi setiap hari pada pukul 1:00 dan 3:00 pagi.

Catatan untuk waktu yang dikendalikan radio DCF:
Basis waktu untuk waktu yang dikendalikan radio adalah jam atom caesium yang dioperasikan oleh Physikalisch Technische Bundesanstalt Braunschweig. Ia memiliki deviasi waktu kurang dari satu detik dalam satu juta tahun. Waktu dikodekan dan ditransmisikan dari Mainflingen dekat Frankfurt melalui sinyal frekuensi DCF-77 (77,5 kHz) dan memiliki jangkauan transmisi sekitar 1.500 km. Jam yang dikendalikan radio Anda menerima sinyal ini dan mengubahnya untuk menunjukkan waktu yang tepat. Pergantian dari waktu musim panas atau waktu musim dingin bersifat otomatis. Kualitas penerimaan terutama bergantung pada lokasi geografis. Biasanya tidak boleh ada masalah penerimaan dalam radius 1.500 km di sekitar Frankfurt.

Harap perhatikan hal berikut:

Jarak yang disarankan ke sumber gangguan seperti monitor komputer atau pesawat TV setidaknya 1,5 - 2 meter.
Di dalam ruangan beton bertulang (ruang bawah tanah, bangunan atas), sinyal yang diterima secara alami melemah. Dalam kasus ekstrem, harap letakkan unit di dekat jendela untuk meningkatkan penerimaan.
Selama waktu malam, gangguan atmosfer biasanya kurang parah dan penerimaan dimungkinkan dalam banyak kasus. Penerimaan harian tunggal sudah cukup untuk menjaga deviasi akurasi di bawah 1 detik.

Tombol MSET - Pengaturan manual jam

Jika jam tidak dapat mendeteksi sinyal DCF (misalnya karena gangguan, jarak transmisi, dll.), waktu dapat diatur secara manual. Jam kemudian akan berfungsi sebagai jam kuarsa normal.
Tekan dan tahan tombol MSET selama tiga detik.
Tekan dan tahan tombol MSET hingga waktu yang diinginkan ditunjukkan.
Tekan tombol sebentar jarum jam akan bergerak menit demi menit.
Jarum detik jam berhenti pada pukul 12.
Setelah 15 detik, jarum detik jam akan bergerak maju lagi.
Waktu yang diatur secara manual akan ditimpa oleh waktu DCF ketika sinyal berhasil diterima.

Tombol REC

Inisialisasi manual dapat membantu.
Tekan dan tahan tombol REC selama tiga detik.
Jarum detik jam berhenti pada pukul 12.00.
Jam akan memindai sinyal frekuensi DCF.

Tombol RESET

Gunakan pin untuk menekan tombol RESET jika perangkat tidak berfungsi dengan baik.

Memperbaiki

Anda dapat memasang perangkat dengan paku di lokasi masing-masing menggunakan lubang pemasangan di dinding.

Perawatan dan pemeliharaan

Bersihkan instrumen Anda dengan kain lembut yang lembap. Jangan gunakan pelarut atau bahan penggosok.
Lepaskan baterai jika Anda tidak menggunakan produk untuk jangka waktu yang lama.
Simpan jam Anda di tempat yang kering.

Fitur hemat energi

Untuk mengurangi konsumsi baterai, jarum detik jam berhenti setiap hari antara pukul 10 malam dan 6 pagi.

Penggantian baterai

Ganti baterai segera setelah fungsi jam menjadi lemah dan jarum detik jam berhenti pada siang hari (antara pukul 6 pagi dan 10 malam) pada pukul 12 siang.
Masukkan baterai baru 1,5 V AA. Pastikan polaritas baterai sudah benar.

Penyelesaian masalah

Masalah	Solusi
Jarum jam berhenti	Pastikan polaritas baterai benar Ganti baterai
Jarum detik jam berhenti	Pukul 6 pagi hingga 10 malam: Tunggu penerimaan waktu yang dikendalikan radio Ganti baterai Pukul 10 malam hingga 6 pagi: Fitur hemat energi
Tidak ada penerimaan DCF	Tekan tombol REC selama tiga detik dan mulai inisialisasi secara manual Tunggu upaya penerimaan selama malam hari Pilih tempat lain untuk produk Anda Pengaturan manual jam Periksa apakah ada sumber gangguan Mulai ulang perangkat sesuai dengan manual
Indikasi salah	Gunakan pin untuk menekan tombol RESET Ganti baterai

Jika perangkat Anda gagal berfungsi meskipun telah melakukan tindakan ini, hubungi pemasok tempat Anda membelinya.

Pembuangan limbah

Produk ini telah diproduksi menggunakan bahan dan komponen bermutu tinggi yang dapat didaur ulang dan digunakan kembali.

Jangan pernah membuang baterai kosong dan baterai isi ulang ke limbah rumah tangga.
Sebagai konsumen, Anda diwajibkan secara hukum untuk membawanya ke toko ritel Anda atau ke tempat pengumpulan yang sesuai tergantung pada peraturan nasional atau lokal untuk melindungi lingkungan.

Simbol untuk logam berat yang terkandung adalah:

Cd=kadmium, Hg=merkuri, Pb=timbal

Instrumen ini diberi label sesuai dengan Arahan Peralatan Listrik dan Elektronik Limbah UE (WEEE).
Harap jangan membuang instrumen ini ke limbah rumah tangga. Pengguna berkewajiban untuk membawa perangkat yang sudah habis masa pakainya ke tempat pengumpulan yang ditunjuk untuk pembuangan peralatan listrik dan elektronik, untuk memastikan pembuangan yang ramah lingkungan.

Spesifikasi

Konsumsi daya:	1 x baterai 1,5V AA (tidak termasuk) Gunakan baterai alkaline
Dimensi rumah:	Ø 305 x 48 mm
Berat:	821 g (instrumen saja)

Tidak ada bagian dari manual ini yang boleh direproduksi tanpa izin tertulis dari TFA Dostmann. Data teknis benar pada saat akan dicetak dan dapat berubah tanpa pemberitahuan sebelumnya.
Data dan informasi teknis terbaru tentang produk ini dapat ditemukan di beranda kami dengan hanya memasukkan nomor produk di kotak pencarian.

Deklarasi kesesuaian UE
Dengan ini, TFA Dostmann menyatakan bahwa jenis peralatan radio 60.3521 sesuai dengan Directive 2014/53/EU. Teks lengkap deklarasi kesesuaian UE tersedia di alamat Internet berikut: www.tfa-dostmann.de/service/downloads/ce

www.tfa-dostmann.de
E-Mail: info@tfa-dostmann.de

TFA Dostmann GmbH & Co. KG
Zum Ottersberg 12, D-97877 Wertheim, Germany
