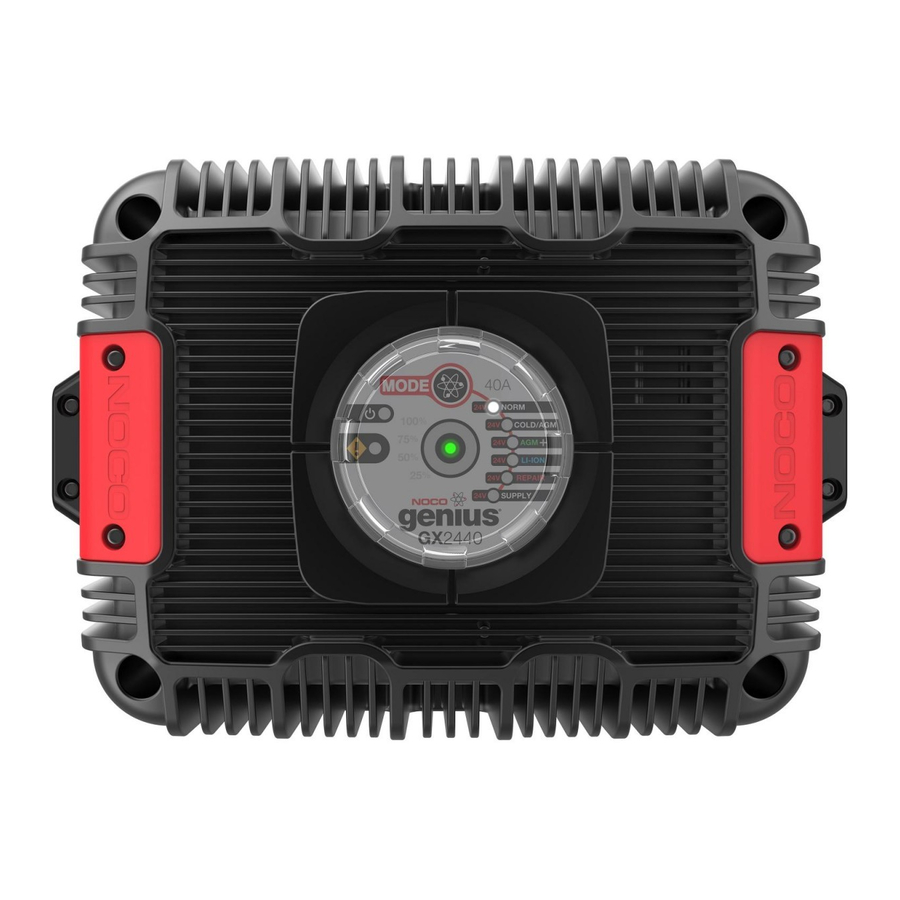

NOCO GX2440, GX3626, GX4820 - Manual Pengisi Daya Baterai Industri Seri GX

Apa yang Ada di Dalam Kotak

• Pengisi Daya Cerdas Seri GX
• Kabel AC
• Panduan Pengguna
• Panduan Informasi dan Garansi

Tentang Perangkat

Pengisi daya Seri NOCO Genius^® GX mewakili beberapa teknologi paling inovatif dan canggih di pasar, menjadikan setiap pengisian daya sederhana dan mudah. GX dirancang untuk mengisi daya semua jenis sistem baterai asam timbal dan litium-ion 24V, 36V, atau 48V, termasuk baterai Basah (Terisi), Gel, MF (Bebas Perawatan), CA (Kalsium), EFB (Baterai Terisi yang Disempurnakan), AGM (Mat Kaca Absorpsi), dan LIB (Litium Ion). Cocok untuk mengisi daya kapasitas baterai dari 25 hingga 500 Amp-Jam dan merawat semua ukuran baterai.

Memulai

Sebelum menggunakan pengisi daya, baca dengan cermat tindakan pencegahan khusus pabrikan baterai dan tingkat pengisian daya yang disarankan untuk baterai. Pastikan untuk menentukan voltase dan kimia baterai dengan mengacu pada manual pemilik baterai Anda sebelum mengisi daya.

Pemasangan

Pengisi Daya Seri GX memiliki empat (4) lubang eksternal untuk pemasangan. Pastikan tidak ada halangan di belakang permukaan pemasangan. Penting untuk diingat jarak ke baterai. Sisakan kelonggaran 12 inci (304 mm) pada kabel di antara sambungan.

Mode Pengisian Daya

Pengisi Daya Seri GX memiliki tujuh (7) mode: Siaga, NORM, DINGIN/AGM, AGM+, LI-ION, PERBAIKAN, dan DAYA. Beberapa mode pengisian daya harus ditekan dan ditahan selama tiga (3) detik untuk masuk ke mode tersebut. Mode "Tekan dan Tahan" ini adalah mode pengisian daya lanjutan yang memerlukan perhatian penuh Anda sebelum memilih. Penting untuk memahami perbedaan dan tujuan dari setiap mode pengisian daya. Jangan operasikan pengisi daya sampai Anda memastikan mode pengisian daya yang sesuai untuk baterai Anda.
Berikut ini adalah deskripsi singkat:

Mode Pengisian Daya Dasar

Voltase dan arus tergantung pada model pengisi daya. Spesifikasi untuk setiap model tercantum di bawah ini.

SELALU VERIFIKASI VOLTASE SISTEM BATERAI SEBELUM MENCOBA MENGISI DAYA.
HANYA GUNAKAN PENGISI DAYA SERI GX YANG DIRANCANG UNTUK VOLTASE YANG SAMA DENGAN SISTEM BATERAI ANDA.

Mode Pengisian Daya Lanjutan

Mode Pengisian Daya Lanjutan adalah mode yang memerlukan perhatian penuh pengguna saat memilih.

Menggunakan AGM+

[Tekan & Tahan]
Mode pengisian daya AGM+ dirancang hanya untuk baterai AGM tingkat lanjut. Baterai AGM tingkat lanjut adalah teknologi baterai baru. Baterai ini menerima voltase pengisian daya lebih tinggi dari biasanya. Mode pengisian daya AGM+ TIDAK cocok untuk baterai AGM tradisional. Konsultasikan dengan pabrikan baterai sebelum menggunakan mode ini.

GUNAKAN MODE INI DENGAN HATI-HATI. MODE INI HANYA UNTUK BATERAI AGM TINGKAT LANJUT ASAM TIMBAL. MODE INI MENGGUNAKAN VOLTASE PENGISIAN DAYA YANG TINGGI DAN DAPAT MENYEBABKAN BEBERAPA KEHILANGAN AIR PADA BATERAI SEL BASAH (TERISI) ATAU PENGISIAN DAYA BERLEBIHAN PADA BEBERAPA BATERAI.

Menggunakan LI-ION

[Tekan & Tahan]
Mode pengisian daya LI-ION hanya untuk baterai litium-ion, termasuk baterai litium besi fosfat.

MODE INI HANYA UNTUK BATERAI LITIUM. BATERAI LITIUM-ION DIBUAT DAN DIBANGUN DENGAN CARA YANG BERBEDA DAN BEBERAPA MUNGKIN ATAU MUNGKIN TIDAK MENGANDUNG SISTEM MANAJEMEN BATERAI (BMS). KONSULTASIKAN DENGAN PABRIKAN BATERAI LITIUM SEBELUM MENGISI DAYA DAN MINTA TINGKAT DAN VOLTASE PENGISIAN DAYA YANG DIREKOMENDASIKAN. BEBERAPA BATERAI LITIUM-ION MUNGKIN TIDAK STABIL DAN TIDAK COCOK UNTUK PENGISIAN DAYA.

Menggunakan Perbaikan

[Tekan & Tahan]
Perbaikan adalah mode pemulihan baterai tingkat lanjut untuk memperbaiki dan menyimpan, baterai lama, diam, rusak, terstratifikasi, atau tersulfasi. Tidak semua baterai dapat dipulihkan. Baterai cenderung menjadi rusak jika disimpan dengan daya rendah dan/atau tidak pernah diberi kesempatan untuk menerima daya penuh. Masalah baterai yang paling umum adalah sulfasi dan stratifikasi baterai. Baik sulfasi dan stratifikasi baterai secara artifisial akan meningkatkan voltase sirkuit terbuka baterai, menyebabkan baterai tampak terisi penuh, sambil memberikan kapasitas rendah. Gunakan Perbaikan dalam upaya untuk membalikkan masalah ini. Untuk hasil yang optimal, bawa baterai melalui siklus pengisian daya penuh, bawa baterai ke daya penuh, sebelum menggunakan mode ini. Perbaikan dapat memakan waktu hingga empat (4) jam untuk menyelesaikan proses pemulihan dan akan kembali ke Siaga saat selesai.

GUNAKAN MODE INI DENGAN HATI-HATI. MODE INI HANYA UNTUK BATERAI ASAM TIMBAL. MODE INI MENGGUNAKAN VOLTASE PENGISIAN DAYA YANG TINGGI DAN DAPAT MENYEBABKAN BEBERAPA KEHILANGAN AIR PADA BATERAI SEL BASAH (TERISI). PERHATIKAN, BEBERAPA BATERAI DAN ELEKTRONIK MUNGKIN SENSITIF TERHADAP VOLTASE PENGISIAN DAYA YANG TINGGI. UNTUK MEMINIMALISIR RISIKO PADA ELEKTRONIK, LEPASKAN BATERAI SEBELUM MENGGUNAKAN MODE INI.

Menggunakan Daya

[Tekan & Tahan]
Daya mengubah pengisi daya menjadi catu daya DC arus konstan, voltase konstan. Untuk masuk ke Mode Daya, pengisi daya tidak boleh terhubung ke baterai.

MODE INI HANYA UNTUK BATERAI ASAM TIMBAL. SEBELUM DIGUNAKAN, BACA MANUAL PERANGKAT ANDA UNTUK MENENTUKAN APAKAH COCOK UNTUK DIGUNAKAN DENGAN MODE INI. BAIK FITUR KESELAMATAN ANTI-PERCIKAN DAN POLARITAS TERBALIK DINONAKTIFKAN DALAM MODE INI. JANGAN BIARKAN PENJEPIT BATERAI POSITIF DAN NEGATIF ATAU KONEKTOR TERMINAL LUBANG SENTUH ATAU TERHUBUNG SATU SAMA LAIN KARENA PENGISI DAYA DAPAT MENGHASILKAN PERCIKAN API. PERIKSA POLARITAS TERMINAL BATERAI SEBELUM MENGGUNAKAN MODE INI.

Koneksi Kabel

Pengisi Daya Seri GX memiliki port koneksi AC dan DC yang dirancang untuk memungkinkan pengguna memilih kabel khusus yang sesuai dengan aplikasi yang diinginkan. Port koneksi AC dan DC diberi label untuk memberi tahu pengguna cara yang tepat untuk memasang kabel khusus.

Port Koneksi Input AC

Port Koneksi Input AC memerlukan koneksi saluran (hitam), balik (putih), dan ground (hijau). Unit harus di-ground untuk pengoperasian yang aman. Ukuran kawat minimum yang diperlukan adalah 16AWG. Pastikan semua koneksi dikencangkan dengan aman dan diisolasi satu sama lain sebelum dioperasikan. Untuk meningkatkan kemampuan kedap air pengisi daya, segel seluruh koneksi dengan sealant listrik.

Port Koneksi Input AC

Port Koneksi Output DC

Port Koneksi Output DC memerlukan koneksi positif (merah), dan negatif (hitam). Ukuran kawat minimum yang diperlukan adalah 10AWG. Pastikan semua koneksi dikencangkan dengan aman dan diisolasi satu sama lain sebelum dioperasikan. Untuk meningkatkan kemampuan kedap air pengisi daya, segel seluruh koneksi dengan sealant listrik.

Port Koneksi Output DC

Port Inhibit (Opsional Untuk Pengoperasian)

Port Inhibit berisi Relay dengan nilai 20A. Ketika Pengisi Daya memiliki daya AC, relai akan menutup yang memungkinkan aliran arus. Ketika pengisi daya dilepas dari daya AC, dibutuhkan waktu sekitar 15 detik agar kapasitor habis dan relai terbuka.

Port LED Jarak Jauh (Opsional Untuk Pengoperasian)

Port LED Jarak Jauh dapat digunakan untuk menghubungkan LED untuk memudahkan pemantauan saat LED pengisi daya tidak dapat diakses. Port ini mendukung dua LED, membalik polaritas untuk berubah dari "Charging" (Mengisi Daya) menjadi "Charged" (Terisi).

Menghubungkan ke Baterai

Jangan hubungkan steker daya AC sampai semua koneksi lain dibuat. Identifikasi polaritas terminal baterai yang benar pada baterai. Terminal baterai positif biasanya ditandai dengan huruf atau simbol ini (POS, P, +). Terminal baterai negatif biasanya ditandai dengan huruf atau simbol ini (NEG, N, -). Jangan membuat koneksi apa pun ke karburator, saluran bahan bakar, atau bagian logam lembaran tipis. Instruksi di bawah ini adalah untuk sistem ground negatif (paling umum). Jika kendaraan Anda adalah sistem ground positif (sangat jarang), ikuti instruksi di bawah ini dalam urutan terbalik.

1. Hubungkan klem baterai positif (merah) atau konektor terminal eyelet ke terminal baterai positif (POS, P, +).
2. Hubungkan klem baterai negatif (hitam) atau konektor terminal eyelet ke terminal baterai negatif (NEG, N, -) atau sasis kendaraan.
3. Hubungkan steker daya AC pengisi daya baterai ke stopkontak listrik yang sesuai. Jangan menghadap baterai saat membuat koneksi ini.
4. Saat melepaskan pengisi daya baterai, lepaskan dalam urutan terbalik, lepaskan negatif terlebih dahulu (atau positif terlebih dahulu untuk sistem ground positif).

Mulai Mengisi Daya

1. Verifikasi voltase dan kimia baterai.
2. Pastikan Anda telah menghubungkan klip baterai atau konektor terminal mata dengan benar dan steker daya AC telah dicolokkan ke stopkontak.
3. Pengisi daya akan mulai dalam mode Siaga, ditunjukkan dengan LED oranye. Dalam mode Siaga, pengisi daya tidak memberikan daya apa pun.
4. Tekan tombol mode untuk beralih ke mode pengisian daya yang sesuai (tekan dan tahan selama tiga detik untuk masuk ke mode pengisian daya lanjutan) untuk voltase dan kimia baterai Anda.
5. LED mode akan menyala pada mode pengisian daya yang dipilih dan LED Pengisian Daya akan menyala (tergantung pada kondisi baterai) menunjukkan proses pengisian daya telah dimulai.
6. Pengisi daya sekarang dapat dibiarkan terhubung ke baterai setiap saat untuk memberikan pengisian daya pemeliharaan.

   Antarmuka Pengguna

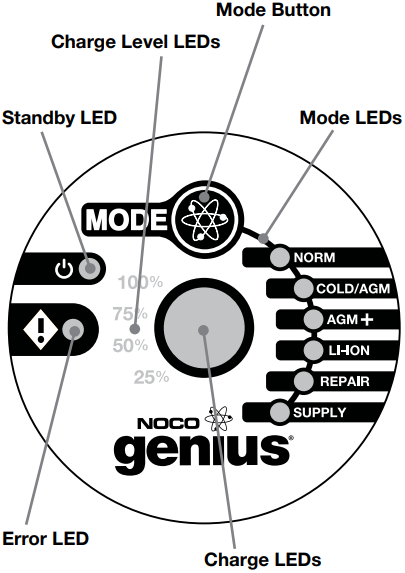

Memahami LED Pengisian Daya

Pengisi daya memiliki empat (4) LED Pengisian Daya per bank - 25%, 50%, 75% dan 100%. LED Pengisian Daya ini menunjukkan status pengisian daya (SOC) baterai yang terhubung. Lihat penjelasan di bawah ini:

LED MERAH secara bertahap akan berputar lebih lambat saat baterai diisi daya.

Memahami Diagnostik Tingkat Lanjut

Diagnostik Tingkat Lanjut digunakan saat menampilkan Kondisi Kesalahan. Ini akan menampilkan serangkaian urutan kedipan yang membantu Anda mengidentifikasi penyebab kesalahan dan potensi solusinya.

Semua Kondisi Kesalahan ditampilkan dengan LED Kesalahan dan LED Siaga berkedip bolak-balik. Jumlah kedipan di antara setiap pulsa menunjukkan Kondisi Kesalahan potensial (kecuali polaritas terbalik dan baterai tegangan rendah).

Kesalahan	Alasan/Solusi
Tunggal Kedip	Baterai tidak dapat menahan daya. Periksakan baterai oleh profesional.
Ganda Kedip	Kemungkinan baterai mengalami korsleting. Periksakan baterai oleh profesional.
Tiga Kali Kedip	Tegangan baterai terlalu tinggi untuk mode pengisian daya yang dipilih. Periksa baterai dan mode pengisian daya.
Empat Kali Kedip	Daya jaringan AC tidak normal: VAC <85V atau >250V, atau Frekuensi <45Hz atau >65Hz.
LED Kesalahan Merah Solid	Polaritas terbalik. Balikkan koneksi baterai.
Siaga Oranye Solid	Tegangan baterai terlalu rendah untuk dideteksi oleh pengisi daya. Verifikasi koneksi dan pemilihan mode, jika masih tidak berfungsi, gunakan Mode Suplai untuk menaikkan tegangan baterai.
	Memori Kembali ke mode terakhir yang dipilih saat dimulai ulang
	Interaktif Mengubah proses pengisian daya berdasarkan umpan balik baterai organik
	Pemulihan Menerapkan pengisian daya pulsa tegangan tinggi ketika tegangan rendah, sulfasi, atau kapasitas hilang terdeteksi
	Aman Melindungi terhadap polaritas terbalik, percikan api, pengisian daya berlebih, arus berlebih, rangkaian terbuka, korsleting, dan panas berlebih
	Cepat Mengisi daya dua kali lebih cepat daripada pengisi daya baterai tradisional
	Kompensasi Menyesuaikan untuk memvariasikan tegangan saluran A/C untuk pengisian daya yang konsisten
	Kuat Tahan terhadap kotoran, air, UV, benturan, dan benturan
	Kompak Konversi energi frekuensi tinggi untuk pengisi daya ultra-kompak, ringan, dan portabel
	Start-Stop Mengatasi peningkatan tuntutan energi siklik yang ditempatkan pada baterai di kendaraan mikrohibrida
	Firewall Penghalang keamanan multi-tingkat yang mencegah kondisi abnormal dan tidak aman
	Optimalisasi Menstabilkan kimia internal baterai untuk meningkatkan kinerja dan umur panjang
	Pemeliharaan Plus Menjaga baterai terisi penuh tanpa pengisian daya berlebih yang memungkinkan pengisi daya terhubung dengan aman tanpa batas waktu
	Hemat Energi Meminimalkan konsumsi energi saat daya penuh tidak diperlukan
	Pelacakan Beban LED pengisian daya secara dinamis melacak status pengisian daya baterai ketika beban melebihi arus pengisian daya
	Diagnostik Alat diagnostik visual intuitif untuk mendeteksi polaritas terbalik, tegangan rendah, atau baterai rusak
	Monitor Termal Sensor suhu internal menyesuaikan pengisian daya berdasarkan iklim sekitar
	Pengisian Daya Kesempatan Dirancang untuk mengisi daya baterai dengan cepat dalam aplikasi di mana pengisian daya terputus-putus di antara penggunaan

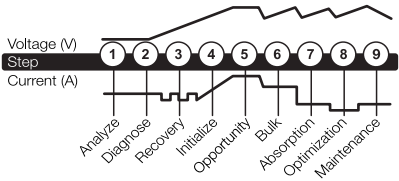

Langkah-Langkah Pengisian Daya

1&2. Analisis & Diagnosis
Memeriksa kondisi awal baterai, termasuk tegangan, status pengisian daya, dan kesehatan, untuk menentukan apakah baterai stabil sebelum diisi daya.

3. Pemulihan
   Memulai proses desulfasi Pemulihan (jika diperlukan) untuk baterai yang sangat habis atau tersulfasi dengan memompa sejumlah kecil arus.
4. Inisialisasi
   Memulai proses pengisian daya dengan pengisian daya yang lembut (lunak).

5&6. Kesempatan & Massal
Dimulai dengan pengisian daya kesempatan pada arus tinggi, kemudian turun ke proses pengisian daya Massal berdasarkan kondisi baterai dan mengembalikan 80% kapasitas baterai.

7. Penyerapan
   Membawa tingkat pengisian daya hingga 90% dengan mengirimkan sejumlah kecil arus untuk memberikan pengisian daya yang aman dan efisien. Ini membatasi pelepasan gas baterai dan penting untuk memperpanjang umur baterai.
8. Optimalisasi
   Menyelesaikan proses pengisian daya dan membawa baterai ke kapasitas maksimum. Dalam langkah ini, pengisi daya menggunakan profil pengisian daya multi-lapis untuk sepenuhnya mengambil kembali kapasitas dan mengoptimalkan berat jenis baterai untuk meningkatkan waktu pengoperasian dan kinerja. Pengisi daya akan beralih ke Pemeliharaan jika baterai memberi tahu pengisi daya bahwa lebih banyak arus diperlukan.
9. Pemeliharaan
   Terus-menerus memantau baterai untuk menentukan kapan pengisian daya pemeliharaan harus dimulai. Jika tegangan baterai turun di bawah ambang batas targetnya, pengisi daya akan memulai ulang siklus Pemeliharaan hingga tegangan mencapai kondisi optimalnya dan kemudian menghentikan siklus pengisian daya.
   Siklus antara Optimalisasi dan Pemeliharaan diulang tanpa batas waktu untuk menjaga baterai tetap terisi penuh.
   Pengisi daya baterai dapat dibiarkan terhubung dengan aman tanpa batas waktu tanpa risiko pengisian daya berlebih.
