NOCO GX2440, GX3626, GX4820 - GX serijos pramoninių akumuliatorių įkroviklių vadovas

Kas yra dėžutėje

• GX serijos išmanusis įkroviklis
• Kintamosios srovės kabelis
• Vartotojo vadovas
• Informacinis vadovas ir garantija

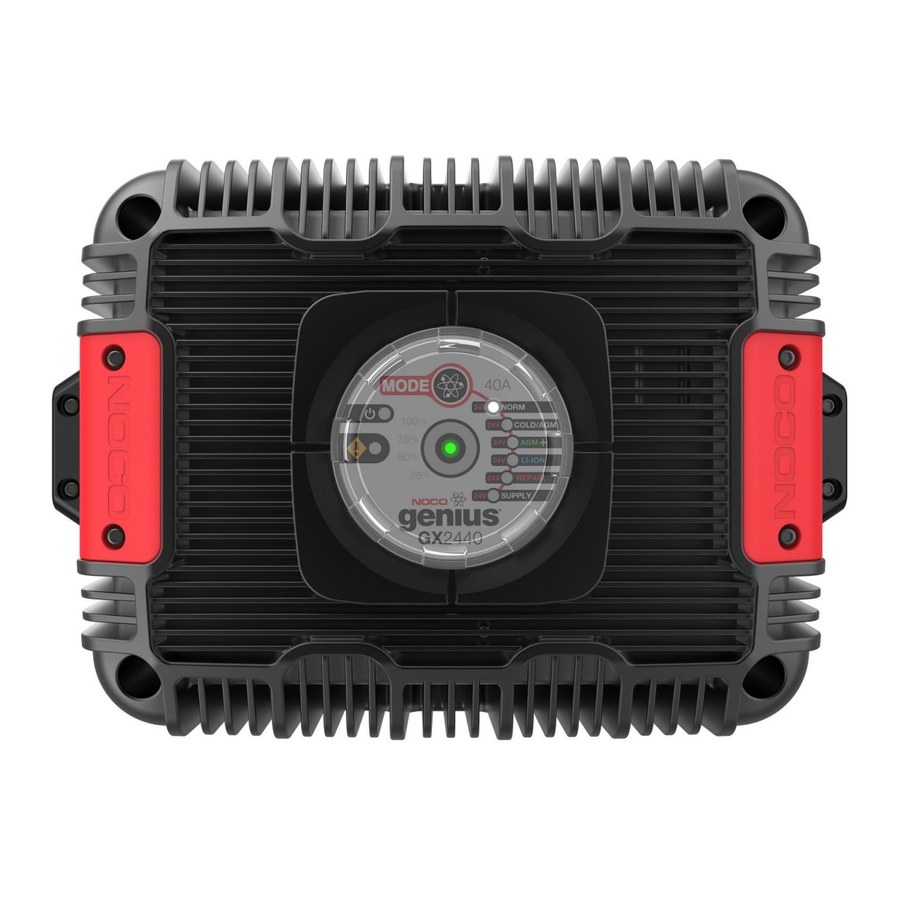

Apie įrenginį

NOCO Genius^® GX serijos įkrovikliai atspindi vienas novatoriškiausių ir pažangiausių technologijų rinkoje, todėl kiekvienas įkrovimas yra paprastas ir lengvas. GX skirtas įkrauti visų tipų 24 V, 36 V arba 48 V švino-rūgšties ir ličio jonų akumuliatorių sistemas, įskaitant Wet (užlietas), Gel (gelinis), MF (nereikalaujantis priežiūros), CA (kalcio), EFB (patobulintas užlietas akumuliatorius), AGM (absorbcinio stiklo kilimėlio) ir LIB (ličio jonų) akumuliatorius. Jis tinka įkrauti akumuliatorių talpas nuo 25 iki 500 ampervalandžių ir prižiūrėti visų dydžių akumuliatorius.

Darbo pradžia

Prieš naudodami įkroviklį, atidžiai perskaitykite konkrečias akumuliatoriaus gamintojo atsargumo priemones ir rekomenduojamus akumuliatoriaus įkrovimo greičius. Prieš įkraudami būtinai nustatykite akumuliatoriaus įtampą ir cheminę sudėtį, vadovaudamiesi akumuliatoriaus savininko vadovu.

Montavimas

GX serijos įkrovikliai turi keturias (4) išorines skyles montavimui. Įsitikinkite, kad už montavimo paviršiaus nėra jokių kliūčių. Svarbu atsiminti atstumą iki akumuliatoriaus. Palikite 12 colių (304 mm) laidų tarp jungčių.

Įkrovimo režimai

GX serijos įkrovikliai turi septynis (7) režimus: Standby (budėjimo), NORM, COLD/AGM, AGM+, LI-ION, REPAIR (remonto) ir SUPPLY (maitinimo). Norint įjungti kai kuriuos įkrovimo režimus, reikia paspausti ir palaikyti tris (3) sekundes. Šie "Press and Hold" (paspauskite ir palaikykite) režimai yra pažangūs įkrovimo režimai, kuriems prieš pasirenkant reikia skirti visą dėmesį. Svarbu suprasti kiekvieno įkrovimo režimo skirtumus ir paskirtį. Nenaudokite įkroviklio, kol nepatvirtinsite tinkamo akumuliatoriaus įkrovimo režimo.
Žemiau pateikiamas trumpas aprašymas:

Pagrindiniai įkrovimo režimai

Įtampa ir srovė priklauso nuo įkroviklio modelio. Kiekvieno modelio specifikacijos pateiktos žemiau.

VISADA PATIKRINKITE AKUMULIATORIŲ SISTEMOS ĮTAMPĄ PRIEŠ BANDYDAMI ĮKRAUTI.
NAUDOKITE TIK GX SERIJOS ĮKROVIKLĮ, KURIS SKIRTAS TOKIAI PAČIAI ĮTAMPAI KAIP JŪSŲ AKUMULIATORIŲ SISTEMA.

Išplėstiniai įkrovimo režimai

Išplėstiniai įkrovimo režimai yra režimai, kuriems pasirenkant reikia skirti visą naudotojų dėmesį.

AGM+ naudojimas

[Press & Hold] (paspauskite ir palaikykite)
AGM+ įkrovimo režimas skirtas tik pažangiems AGM akumuliatoriams. Pažangūs AGM akumuliatoriai yra nauja akumuliatorių technologija. Šie akumuliatoriai priima didesnę nei įprasta įkrovimo įtampą. AGM+ įkrovimo režimas NETINKAMAS tradiciniams AGM akumuliatoriams. Prieš naudodami šį režimą, pasitarkite su akumuliatoriaus gamintoju.

NAUDOKITE ŠĮ REŽIMĄ ATSARGIAI. ŠIS REŽIMAS SKIRTAS TIK ŠVINO-RŪGŠTIES PAŽANGIEMS AGM AKUMULIATORIAMS. ŠIS REŽIMAS NAUDOJA AUKŠTĄ ĮKROVIMO ĮTAMPĄ IR GALI SUKELTI TAM TIKRĄ VANDENS NUOSTOLĮ ŠLAPIO (UŽLIETO) ELEMENTO AKUMULIATORIUOSE ARBA PERKRAUTI KAI KURIUOSE AKUMULIATORIUOSE.

LI-ION naudojimas

[Press & Hold] (paspauskite ir palaikykite)
LI-ION įkrovimo režimas skirtas tik ličio jonų akumuliatoriams, įskaitant ličio geležies fosfato akumuliatorius.

ŠIS REŽIMAS SKIRTAS TIK LIČIO AKUMULIATORIAMS. LIČIO JONŲ AKUMULIATORIAI YRA PAGAMINTI IR KONSTRUOJAMI ĮVAIRIAIS BŪDAIS, O KAI KURIUOSE GALI BŪTI ARBA NEBŪTI AKUMULIATORIAUS VALDYMO SISTEMOS (BMS). PRIEŠ ĮKRAUDAMI PASITARKITE SU LIČIO AKUMULIATORIAUS GAMINTOJU IR PAPRAŠYKITE REKOMENDUOJAMŲ ĮKROVIMO GREIČIŲ IR ĮTAMPŲ. KAI KURIE LIČIO JONŲ AKUMULIATORIAI GALI BŪTI NESTABILŪS IR NETINKAMI ĮKRAUTI.

Remonto naudojimas

[Press & Hold] (paspauskite ir palaikykite)
Repair (remontas) yra pažangus akumuliatoriaus atkūrimo režimas, skirtas remontuoti ir laikyti senus, nenaudojamus, pažeistus, stratifikuotus arba sulfatuotus akumuliatorius. Ne visus akumuliatorius galima atkurti. Akumuliatoriai dažnai sugadinami, jei jie laikomi žemai įkrauti ir (arba) niekada neturi galimybės visiškai įsikrauti. Dažniausios akumuliatoriaus problemos yra akumuliatoriaus sulfatacija ir stratifikacija. Tiek akumuliatoriaus sulfatacija, tiek stratifikacija dirbtinai padidins akumuliatoriaus atviros grandinės įtampą, todėl atrodys, kad akumuliatorius yra visiškai įkrautas, tačiau užtikrins mažą talpą. Naudokite Repair (remontas), kad pabandytumėte panaikinti šias problemas. Norėdami pasiekti optimalių rezultatų, atlikite visą akumuliatoriaus įkrovimo ciklą, visiškai įkraukite akumuliatorių prieš naudodami šį režimą. Repair (remontas) gali užtrukti iki keturių (4) valandų, kad būtų baigtas atkūrimo procesas, ir baigus grįš į Standby (budėjimo) režimą.

NAUDOKITE ŠĮ REŽIMĄ ATSARGIAI. ŠIS REŽIMAS SKIRTAS TIK ŠVINO-RŪGŠTIES AKUMULIATORIAMS. ŠIS REŽIMAS NAUDOJA AUKŠTĄ ĮKROVIMO ĮTAMPĄ IR GALI SUKELTI TAM TIKRĄ VANDENS NUOSTOLĮ ŠLAPIO (UŽLIETO) ELEMENTO AKUMULIATORIUOSE. ATKREIPKITE DĖMESĮ, KAI KURIE AKUMULIATORIAI IR ELEKTRONIKA GALI BŪTI JAUTRŪS AUKŠTAI ĮKROVIMO ĮTAMPAI. NORĖDAMI SUMAŽINTI ELEKTRONIKOS RIZIKĄ, ATJUNKITE AKUMULIATORIŲ PRIEŠ NAUDODAMI ŠĮ REŽIMĄ.

Maitinimo naudojimas

[Press & Hold] (paspauskite ir palaikykite)
Supply (maitinimas) konvertuoja įkroviklį į pastovios srovės, pastovios įtampos nuolatinės srovės maitinimo šaltinį. Norint įjungti Supply Mode (maitinimo režimą), įkroviklis neturi būti prijungtas prie akumuliatoriaus.

ŠIS REŽIMAS SKIRTAS TIK ŠVINO-RŪGŠTIES AKUMULIATORIAMS. PRIEŠ NAUDODAMI PERSKAITYKITE SAVO ĮRENGINIO VADOVĄ, KAD NUSTATYTUMĖTE, AR JIS TINKAMAS NAUDOTI SU ŠIUO REŽIMU. ŠIAME REŽIME IŠJUNGTI IR APSAUGA NUO KIBIRKŠČIŲ, IR APSAUGA NUO ATGALINIO POLIARUMO. NELEISKITE, KAD TEIGIAMAS IR NEIGIAMAS AKUMULIATORIAUS GNYBTAS ARBA AKIES KILPOS GNYBTŲ JUNGTYS LIETŲSI ARBA SUSIJUNGTŲ VIENA SU KITA, NES ĮKROVIKLIS GALI SUKURTI KIBIRKŠTIS. PRIEŠ NAUDODAMI ŠĮ REŽIMĄ, PATIKRINKITE AKUMULIATORIAUS GNYBTŲ POLIARUMĄ.

Kabelių jungtys

GX serijos įkrovikliai turi kintamosios ir nuolatinės srovės jungčių prievadus, kurie sukurti taip, kad naudotojas galėtų pasirinkti pasirinktinius laidus, atitinkančius norimą pritaikymą. Tiek kintamosios, tiek nuolatinės srovės jungčių prievadai yra pažymėti, kad naudotojas žinotų, kaip tinkamai įdiegti pasirinktinius laidus.

Kintamosios srovės įvesties jungties prievadas

Kintamosios srovės įvesties jungties prievadui reikalingos linijos (juoda), grąžinimo (balta) ir įžeminimo (žalia) jungtys. Įrenginys turi būti įžemintas, kad būtų užtikrintas saugus veikimas. Reikalingas mažiausiai 16AWG vielos storis. Prieš pradėdami eksploatuoti, įsitikinkite, kad visos jungtys yra tvirtai priveržtos ir izoliuotos viena nuo kitos. Norėdami padidinti įkroviklio atsparumą vandeniui, visiškai užsandarinkite visą jungtį elektriniu sandarikliu.

Kintamosios srovės įvesties jungties prievadas

Nuolatinės srovės išvesties jungties prievadas

Nuolatinės srovės išvesties jungties prievadui reikalingos teigiamos (raudonos) ir neigiamos (juodos) jungtys. Reikalingas mažiausiai 10AWG vielos storis. Prieš pradėdami eksploatuoti, įsitikinkite, kad visos jungtys yra tvirtai priveržtos ir izoliuotos viena nuo kitos. Norėdami padidinti įkroviklio atsparumą vandeniui, visiškai užsandarinkite visą jungtį elektriniu sandarikliu.

Nuolatinės srovės išvesties jungties prievadas

Inhibavimo prievadas (nebūtinas veikimui)

Inhibavimo prievade yra relė, kurios vardinė srovė yra 20A. Kai įkroviklis turi kintamosios srovės maitinimą, relė užsidaro, leisdama tekėti srovei. Kai įkroviklis atjungiamas nuo kintamosios srovės maitinimo, kondensatoriams išsikrauti ir relei atsidaryti reikia maždaug 15 sekundžių.

Nuotolinių šviesos diodų prievadas (nebūtinas veikimui)

Nuotolinių šviesos diodų prievadas gali būti naudojamas šviesos diodams prijungti, kad būtų lengva stebėti, kai įkroviklio šviesos diodai nėra pasiekiami. Prievadas palaiko du šviesos diodus, apverčiant poliškumą, kad būtų galima perjungti iš "Charging" (įkraunama) į "Charged" (įkrauta).

Prisijungimas prie akumuliatoriaus

Nejunkite kintamosios srovės maitinimo kištuko, kol nebus atliktos visos kitos jungtys. Nustatykite teisingą akumuliatoriaus gnybtų poliškumą ant akumuliatoriaus. Teigiamas akumuliatoriaus gnybtas paprastai žymimas šiomis raidėmis arba simboliu (POS,P,+). Neigiamas akumuliatoriaus gnybtas paprastai žymimas šiomis raidėmis arba simboliu (NEG,N,-). Nejunkite jokių jungčių prie karbiuratoriaus, degalų tiekimo linijų arba plonų skardos dalių. Toliau pateiktos instrukcijos skirtos neigiamai įžeminimo sistemai (dažniausiai pasitaikančiai). Jei jūsų transporto priemonė yra teigiama įžeminimo sistema (labai reta), vadovaukitės toliau pateiktomis instrukcijomis atvirkštine tvarka.

1. Prijunkite teigiamą (raudoną) akumuliatoriaus spaustuką arba kilpinį gnybtų jungtį prie teigiamo (POS,P,+) akumuliatoriaus gnybto.
2. Prijunkite neigiamą (juodą) akumuliatoriaus spaustuką arba kilpinį gnybtų jungtį prie neigiamo (NEG,N,-) akumuliatoriaus gnybto arba transporto priemonės važiuoklės.
3. Prijunkite akumuliatoriaus įkroviklio kintamosios srovės maitinimo kištuką į tinkamą elektros lizdą. Jungdami nenukreipkite veido į akumuliatorių.
4. Atjungdami akumuliatoriaus įkroviklį, atjunkite atvirkštine seka, pirmiausia atjungdami neigiamą (arba teigiamą, jei tai teigiama įžeminimo sistema).

Pradėkite įkrovimą

1. Patikrinkite akumuliatoriaus įtampą ir cheminę sudėtį.
2. Įsitikinkite, kad tinkamai prijungėte akumuliatoriaus gnybtus arba kilpinius gnybtų jungiklius ir kad kintamosios srovės maitinimo kištukas įkištas į elektros lizdą.
3. Įkroviklis pradės veikti budėjimo režimu, kurį rodo oranžinis šviesos diodas. Budėjimo režimu įkroviklis netiekia jokios energijos.
4. Paspauskite režimo mygtuką, kad perjungtumėte į atitinkamą akumuliatoriaus įtampos ir cheminės sudėties įkrovimo režimą (paspauskite ir palaikykite tris sekundes, kad įjungtumėte išplėstinį įkrovimo režimą).
5. Režimo šviesos diodas apšvies pasirinktą įkrovimo režimą, o įkrovimo šviesos diodai įsižiebs (priklausomai nuo akumuliatoriaus būklės), nurodydami, kad įkrovimo procesas prasidėjo.
6. Dabar įkroviklį galima palikti prijungtą prie akumuliatoriaus visą laiką, kad būtų užtikrintas priežiūros įkrovimas.

   Vartotojo sąsaja

Įkrovimo šviesos diodų supratimas

Įkroviklis turi keturis (4) įkrovimo šviesos diodus vienam blokui - 25%, 50%, 75% ir 100%. Šie įkrovimo šviesos diodai rodo prijungto (-ų) akumuliatoriaus (-ių) įkrovimo būseną (SOC). Žr. paaiškinimą žemiau:

RAUDONI šviesos diodai palaipsniui suksis lėčiau, kai akumuliatorius įsikraus.

Išplėstinės diagnostikos supratimas

Išplėstinė diagnostika naudojama, kai rodomos klaidų sąlygos. Ji parodys blyksnių sekas, kurios padės nustatyti klaidos priežastį ir galimus sprendimus.

Visos klaidų sąlygos rodomos mirksint pakaitomis klaidos šviesos diodui ir budėjimo šviesos diodui. Blyksnių skaičius tarp kiekvieno impulso rodo galimą klaidos sąlygą (išskyrus atvirkštinį poliškumą ir žemos įtampos akumuliatorių).

Klaida	Priežastis / Sprendimas
Vienas Blyksnis	Akumuliatorius nelaiko įkrovos. Patikrinkite akumuliatorių pas specialistą.
Dvigubas Blyksnis	Galimas akumuliatoriaus trumpasis jungimas. Patikrinkite akumuliatorių pas specialistą.
Trigubas Blyksnis	Akumuliatoriaus įtampa yra per didelė pasirinktam įkrovimo režimui. Patikrinkite akumuliatorių ir įkrovimo režimą.
Keturgubas Blyksnis	Nenormali kintamosios srovės tinklo galia: VAC <85V arba >250V, arba Dažnis <45Hz arba >65Hz.
Klaidos šviesos diodas Šviečia raudonai	Atvirkštinis poliškumas. Apverskite akumuliatoriaus jungtis.
Budėjimo Šviečia oranžine spalva	Akumuliatoriaus įtampa yra per žema, kad įkroviklis ją aptiktų. Patikrinkite jungtį ir režimo pasirinkimą, jei vis dar neveikia, naudokite tiekimo režimą, kad padidintumėte akumuliatoriaus įtampą.
	Atmintis Grįžta į paskutinį pasirinktą režimą, kai paleidžiamas iš naujo
	Interaktyvus Keičia įkrovimo procesą, atsižvelgiant į organinį akumuliatoriaus grįžtamąjį ryšį
	Atkūrimas Taiko aukštos įtampos impulsinį įkrovimą, kai aptinkama žema įtampa, sulfatacija arba prarasta talpa
	Saugus Apsaugo nuo atvirkštinio poliškumo, kibirkščių, perkrovimo, viršsrovių, atvirų grandinių, trumpųjų jungimų ir perkaitimo
	Greitas Įkrauna du kartus greičiau nei tradiciniai akumuliatorių įkrovikliai
	Kompensavimas Koreguoja kintamosios srovės linijos įtampą, kad įkrovimas būtų nuoseklus
	Tvirtas Atsparus purvui, vandeniui, UV spinduliams, smūgiams ir sutraiškymui
	Kompaktiškas Aukšto dažnio energijos konvertavimas itin kompaktiškam, lengvam ir nešiojamam įkrovikliui
	Paleidimas-Sustabdymas Atsveria padidėjusius ciklinės energijos poreikius, keliamus akumuliatoriams mikrohibridinėse transporto priemonėse
	Užkarda Daugiapakopis saugos barjeras, kuris apsaugo nuo nenormalių ir nesaugių sąlygų
	Optimizavimas Stabilizuoja vidinę akumuliatoriaus cheminę sudėtį, kad padidėtų našumas ir ilgaamžiškumas
	Priežiūra Plius Palaiko visiškai įkrautą akumuliatorių be perkrovimo, todėl įkroviklį galima saugiai prijungti neribotam laikui
	Energijos taupymas Sumažina energijos suvartojimą, kai nereikia visos galios
	Apkrovos sekimas Įkrovimo šviesos diodai dinamiškai seka akumuliatorių įkrovimo būseną, kai apkrova viršija įkrovimo srovę
	Diagnostika Intuityvus vizualinis diagnostikos įrankis, skirtas aptikti atvirkštinį poliškumą, žemos įtampos arba pažeistus akumuliatorius
	Terminis monitorius Vidiniai temperatūros jutikliai reguliuoja įkrovimą pagal aplinkos klimatą
	Galimybė įkrauti Sukurta greitai įkrauti akumuliatorius programose, kuriose įkrovimas yra pertraukiamas tarp naudojimo

Įkrovimo žingsniai

1&2. Analizuoti ir diagnozuoti
Patikrina pradinę akumuliatoriaus būklę, įskaitant įtampą, įkrovimo būseną ir būklę, kad nustatytų, ar akumuliatorius yra stabilus prieš įkraunant.

3. Atkūrimas
   Inicijuoja atkūrimo desulfatacijos procesą (jei reikia) giliai išsikrovusiems arba sulfatuotiems akumuliatoriams, pulsuojant mažais srovės kiekiais.
4. Inicijuoti
   Pradeda įkrovimo procesą švelniu (minkštu) įkrovimu.

5&6. Galimybė ir didelis kiekis
Pradedamas galimybė įkrauti didele srove, tada pereinama prie didelio kiekio įkrovimo proceso, atsižvelgiant į akumuliatoriaus būklę, ir grąžinama 80% akumuliatoriaus talpos.

7. Absorbcija
   Padidina įkrovos lygį iki 90%, tiekiant mažus srovės kiekius, kad būtų užtikrintas saugus ir efektyvus įkrovimas. Tai apriboja akumuliatoriaus dujų išsiskyrimą ir yra būtina norint pailginti akumuliatoriaus tarnavimo laiką.
8. Optimizavimas
   Užbaigia įkrovimo procesą ir padidina akumuliatoriaus talpą iki maksimumo. Šiame žingsnyje įkroviklis naudoja daugiasluoksnius įkrovimo profilius, kad visiškai atgautų talpą ir optimizuotų specifinį akumuliatoriaus svorį, kad padidėtų veikimo laikas ir našumas. Įkroviklis persijungs į priežiūros režimą, jei akumuliatorius pasakys įkrovikliui, kad reikia daugiau srovės.
9. Priežiūra
   Nuolat stebi akumuliatorių, kad nustatytų, kada reikia pradėti priežiūros įkrovimą. Jei akumuliatoriaus įtampa nukrenta žemiau tikslinės ribos, įkroviklis iš naujo paleis priežiūros ciklą, kol įtampa pasieks optimalią būseną, ir tada nutrauks įkrovimo ciklą.
   Ciklas tarp optimizavimo ir priežiūros kartojamas neribotą laiką, kad akumuliatorius būtų visiškai įkrautas.
   Akumuliatoriaus įkroviklį galima saugiai palikti prijungtą neribotą laiką be perkrovimo rizikos.

Techninės specifikacijos

Susisiekite su NOCO

Telefonas: 1.800.456.6626
El. paštas: support@no.co
Pašto adresas: 30339 Diamond Parkway, #102 Glenwillow, OH 44139
Jungtinės Amerikos Valstijos

Jei turite klausimų apie mūsų įkroviklius, peržiūrėkite išsamią palaikymo informaciją adresu www.no.co/support. Norėdami susisiekti su NOCO dėl asmeninio palaikymo (neprieinama visose srityse), apsilankykite www.no.co/connect.
