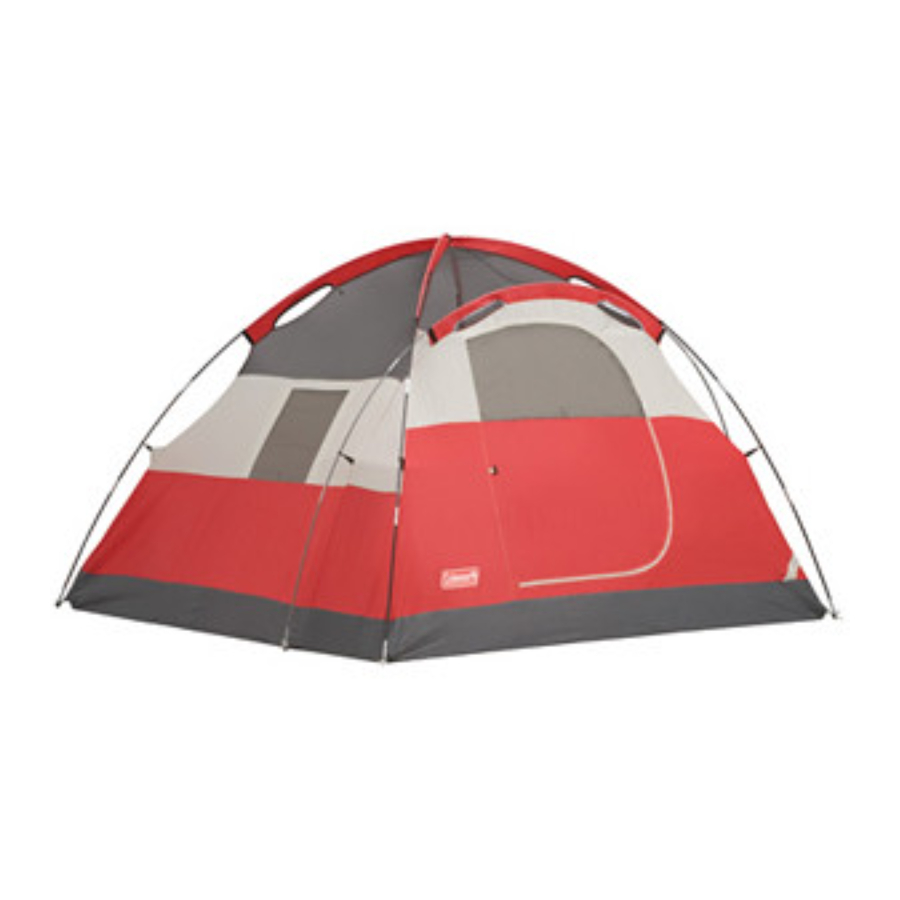

Manual Tenda Coleman KVIKA 8'X8'

Sebelum Anda Memulai

Baca semua instruksi sebelum pemasangan.

• Pilih lokasi berkemah yang datar dan bersih dari batu, ranting, dan benda keras atau tajam lainnya, untuk memasang tenda Anda.

  Jauhkan dari kabel listrik di atas kepala.
• Jangan mendirikan tenda Anda di bawah pohon.
• Untuk hasil terbaik dalam kondisi berangin, posisikan ujung tenda menghadap angin.
• Mintalah bantuan setidaknya satu orang lain untuk membantu Anda saat tiba waktunya untuk merakit tenda.

Cara Memasang Tenda

1. Buka lipatan tenda dan bentangkan di atas permukaan yang bersih dan datar dengan pintu menghadap arah yang diinginkan. Buka ritsleting pintu. (Gbr. 1)
   Tiang tenda dengan menyambungkan kedua tiang yang lebih panjang dan dilengkapi tali elastis berwarna hitam.

2. Masukkan tiang hitam melalui selongsong, dengan jahitan hitam, di bagian atas tenda membentuk huruf "X" seperti yang ditunjukkan. (Gbr. 2)

3. Masukkan salah satu ujung setiap tiang hitam ke dalam pin di sudut depan tenda. (Gbr. 3)

4. Pergi ke ujung berlawanan dari setiap tiang dan secara bertahap berikan tekanan pada tiang membentuk lengkungan. Masukkan pin ke ujung tiang di sudut tenda. (Gbr. 4)

5. Rentangkan sudut-sudut tenda hingga lantai kencang lalu palu pasak melalui loop untuk mengamankan.

6. Pasang klip rangka di sepanjang tepi tenda ke tiang utama hitam (Gbr. 5)


7. Rakit tiang abu-abu pertama yang saling mengunci dengan tali elastis.

8. Geser tiang abu-abu melalui selongsong di bagian depan tenda. (Gbr. 6)


9. Tarik ke bawah tiang dan masukkan ke lokasi pin tengah di sisi tenda. (Gbr. 7)


10. Pergi ke sisi berlawanan dari tenda dan secara bertahap berikan tekanan pada tiang untuk membentuk lengkungan. Masukkan pin ke dalam tiang, lalu tancapkan pasak melalui cincin logam untuk mengamankan.

11. Pasang klip rangka di kedua sisi tenda ke tiang abu-abu.

Cara Memasang Rainfly

1. Gantungkan rainfly di atas tenda dengan vestibule dipusatkan di atas pintu di bagian depan tenda (Gbr. 8).

   CATATAN:
   Pengencang kait dan loop, yang terletak di jahitan bagian bawah rainfly, harus dipusatkan di atas tiang hitam dan abu-abu.
2. Amankan rainfly dengan pengencang kait & loop velcro, di bagian bawah rainfly, di sekitar tiang hitam di bagian belakang tenda dan tiang abu-abu di kedua sisi. (Gbr. 9)

3. Rakit tiang abu-abu yang saling mengunci dengan tali elastis yang tersisa.
4. Lipat kembali vestibule di bagian depan tenda untuk menemukan selongsong di sisi bawah rainfly. (Gbr. 9)
5. Geser tiang abu-abu melalui selongsong di rainfly. (Gbr. 9)
6. Masukkan salah satu ujung setiap tiang rainfly abu-abu ke dalam pin yang tersisa di sudut depan tenda. Secara bertahap berikan tekanan ke ujung tiang yang lain untuk membentuk lengkungan & masukkan ke pin depan yang lain. (Gbr. 10)

7. Kencangkan pengencang kait dan loop yang lebih panjang, yang terletak di bagian bawah rainfly di bagian depan tenda, di sekitar tiang abu-abu dan hitam yang tumpang tindih. (Gbr. 12)

8. Kaitkan klip pada loop elastis rainfly ke cincin di keempat sudut tenda. (Gbr. 13)

9. Rentangkan tali di vestibule hingga kencang.
10. Tancapkan pasak melalui loop di ujung kedua tali web luar untuk mengamankan. (Gbr. 14)

11. Ikatkan dua tali guyline yang lebih panjang melalui loop pada tali web di vestibule, dan tali guyline yang lebih pendek yang tersisa ke tali web di sisi dan belakang tenda. (Gbr. 15)

12. Rentangkan tali guyline hingga kencang, lalu amankan
13. Buka ritsleting penutup di vestibule, gulung, dan ikat dengan tali yang terpasang. (Gbr. 16)


Penyimpanan di Atas Kepala

1. Masukkan toggles di bagian atas tenda melalui loop pada jaring penyimpanan. (Gbr. 17)


   Penyimpanan di atas kepala hanya untuk barang-barang kecil dan ringan. Barang yang lebih berat dapat menyebabkan kerusakan pada tenda.

Akses Kabel Listrik

1. Buka ritsleting panel akses di sudut kanan bawah tenda dan masukkan kabel listrik. Gunakan hanya kabel yang disetujui UL yang dinilai untuk penggunaan di luar ruangan. (Gbr. 18)


Cara Menyimpan

1. Semua tiang dan pasak logam harus ditempatkan di dalam tas penyimpanan untuk mencegah kerusakan pada barang-barang kain yang ditempatkan di dalam tas pembawa.
2. Pastikan tenda bersih dan kering sebelum ditempatkan di dalam tas pembawa.
3. Lepaskan rainfly, bentangkan di lantai tenda, lalu buka ritsleting pintu & ventilasi sebelum menurunkan tenda untuk penyimpanan.
4. Lipat tenda dengan rapi sesuai lebar tas penyimpanan tiang, letakkan di atas tenda, gulung dengan erat, dan letakkan di dalam tas pembawa.
5. Simpan di area yang bersih dan kering.

Hal-hal yang Harus Anda Ketahui

• Dalam kondisi tertentu (cuaca dingin, kelembapan tinggi, dll.) kondensasi akan terbentuk di bagian dalam tenda Anda. Kondensasi disebabkan oleh uap air dari napas Anda, keringat, atau pakaian basah apa pun di dalam tenda. Ini BUKAN KEBOCORAN melalui kain tenda. Ini dapat diminimalkan dengan mengeluarkan pakaian basah dari tenda Anda dan dengan memberikan ventilasi yang baik melalui tenda.
• Jangan pernah menyimpan tenda, bahkan untuk waktu yang singkat, tanpa mengeringkannya secara menyeluruh dan membersihkan kotoran yang mengeras. Jangan memasukkan pasak atau tiang di dalam tenda Anda. Gunakan tas penyimpanan terpisah.
• PASAK HARUS DILEPAS DENGAN MENARIK PASAK ITU SENDIRI. JANGAN PERNAH MENARIK TENDA UNTUK MELEPAS PASAK.
• TIANG TENDA TIDAK BOLEH DIBIARKAN TERLIPAT BERSAMA SELAMA PENYIMPANAN.
• Jangan biarkan tenda Anda didirikan selama berminggu-minggu. Ketahuilah bahwa paparan sinar ultraviolet dari matahari dapat merusak material secara serius dan/atau menyebabkan warnanya berubah.

Jauhkan semua sumber api dan panas dari kain tenda ini.

Tenda ini memenuhi persyaratan mudah terbakar CPAI-84.
Kain dapat terbakar jika dibiarkan bersentuhan terus menerus dengan sumber api apa pun.
Penerapan zat asing apa pun pada kain tenda dapat membuat sifat tahan api menjadi tidak efektif.

The Coleman Company, Inc.
3600 N. Hydraulic
Wichita, Kansas 67219
1-800-835-3278
www.coleman.com

DIBUAT DI CINA

© 2007 The Coleman Company, Inc.
Coleman^® dan adalah merek dagang terdaftar dari The Coleman Company, Inc.
