Coleman KVIKA TENT 8'X8' Нұсқаулығы

Бастамас бұрын

Орнату алдында барлық нұсқауларды оқып шығыңыз.

• Шатырды орнату үшін тастардан, бұтақтардан және басқа да қатты немесе өткір заттардан тазартылған тегіс кемпинг орнын таңдаңыз.

  Жоғарыдағы электр желілерінен аулақ болыңыз.
• Шатырды ағаштардың астына орнатпаңыз.
• Желді жағдайда жақсы нәтижеге қол жеткізу үшін шатырдың ұшын желге қаратып орналастырыңыз.
• Шатырды құрастыру кезінде сізге көмектесу үшін кем дегенде бір адамның көмегіне жүгініңіз.

Шатырды орнату үшін

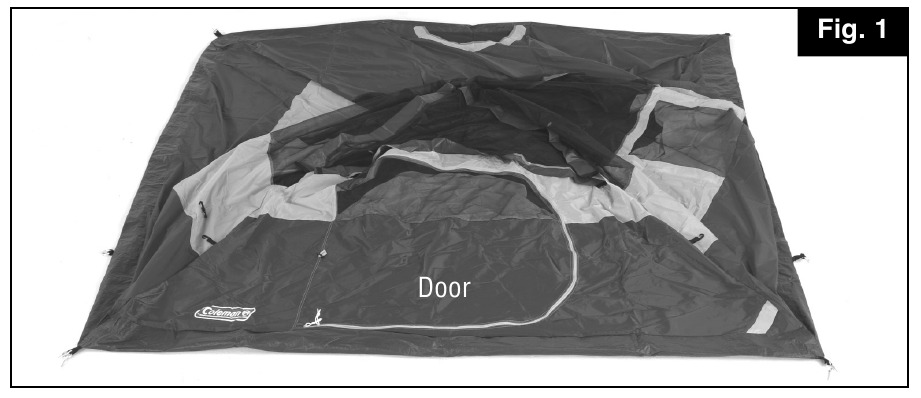

1. Шатырды ашып, есігі қажетті бағытқа қараған таза, тегіс жерге жайыңыз. Есікті ашыңыз. (1-сурет)
   Ұзынырақ, қара соққыға төзімді сымды тіректерді біріктіру арқылы шатыр тіректерін жасаңыз.

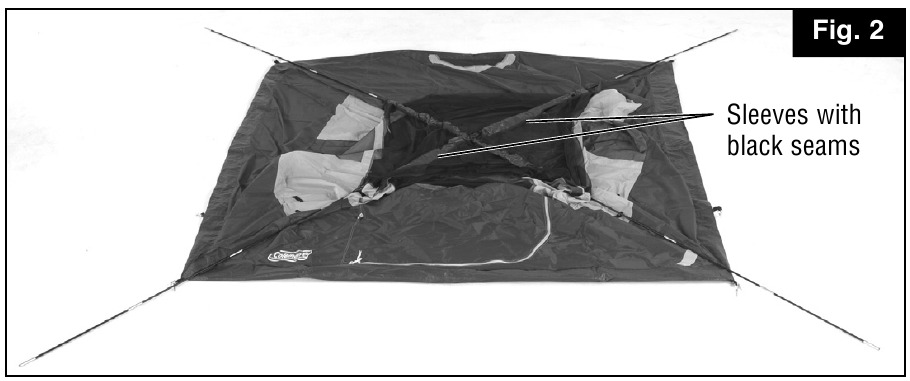

2. Қара тіректерді шатырдың жоғарғы жағындағы қара тігістері бар жеңдер арқылы өткізіп, көрсетілгендей "X" пішінін жасаңыз. (2-сурет)

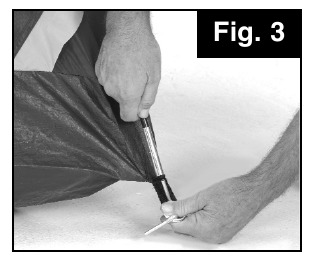

3. Әрбір қара тіректің бір ұшын шатырдың алдыңғы бұрыштарындағы түйреуіштерге салыңыз. (3-сурет)

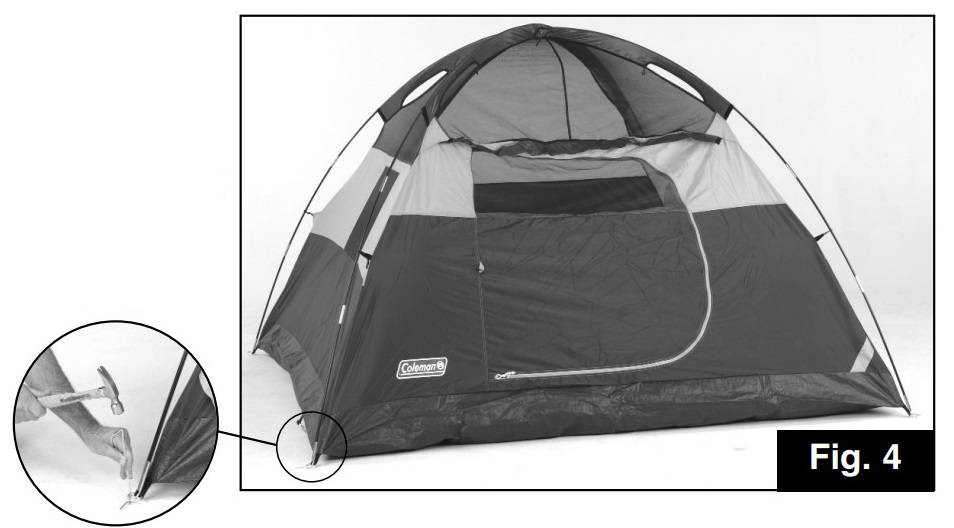

4. Әрбір тіректің қарама-қарсы ұшына өтіп, доға жасай отырып, тірекке біртіндеп қысым жасаңыз. Түйреуішті шатыр бұрыштарындағы тірек ұшына салыңыз. (4-сурет)

5. Еден тартылғанша шатырдың бұрыштарын созыңыз, содан кейін бекіту үшін ілмектер арқылы қазықтарды қағыңыз.

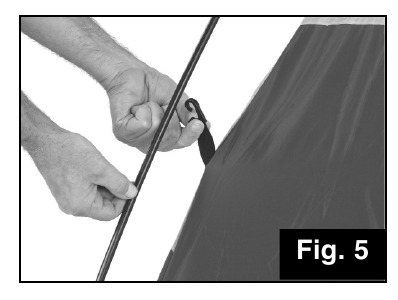

6. Шатырдың шеттеріндегі қаңқа қыстырғыштарын қара негізгі тіректерге бекітіңіз (5-сурет)


7. Алдымен біріктірілген соққыға төзімді, сұр тіректі құрастырыңыз.

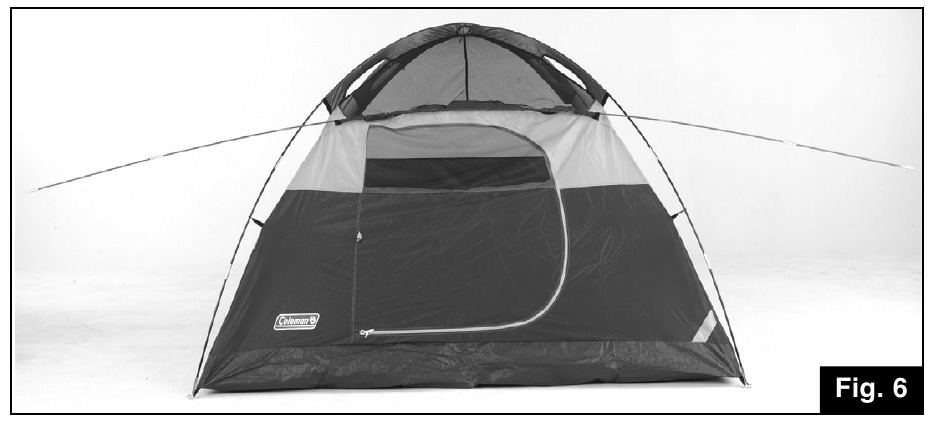

8. Сұр тіректі шатырдың алдыңғы жағындағы жең арқылы сырғытыңыз. (6-сурет)

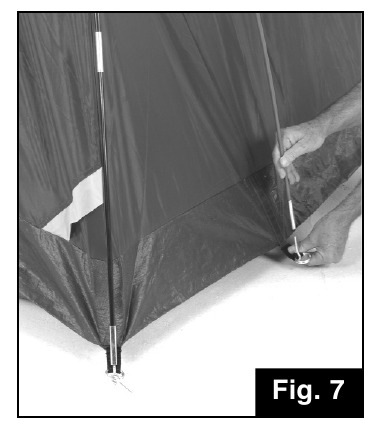

9. Тіректі төмен тартып, шатырдың бүйіріндегі орталық түйреуіш орнына салыңыз. (7-сурет)


10. Шатырдың қарама-қарсы жағына өтіп, доға жасау үшін тірекке біртіндеп қысым жасаңыз. Түйреуішті тірекке салыңыз, содан кейін бекіту үшін металл сақина арқылы қазықты қағыңыз.

11. Шатырдың екі жағындағы қаңқа қыстырғыштарын сұр тірекке бекітіңіз.

Жаңбырдан қорғайтын жабынды бекіту үшін

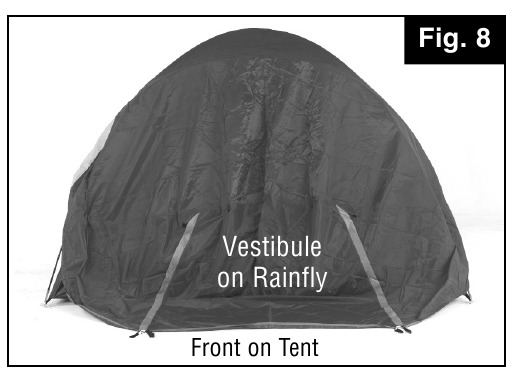

1. Жаңбырдан қорғайтын жабынды шатырдың алдыңғы жағындағы есіктің үстінде дәліз ортасында болатындай етіп шатырдың үстіне жабыңыз (8-сурет).

   ЕСКЕРТПЕ:
   Жаңбырдан қорғайтын жабынның астыңғы жағындағы тігістерде орналасқан ілмек және ілмек бекіткіштері қара және сұр тіректердің үстінде ортасында болуы керек.

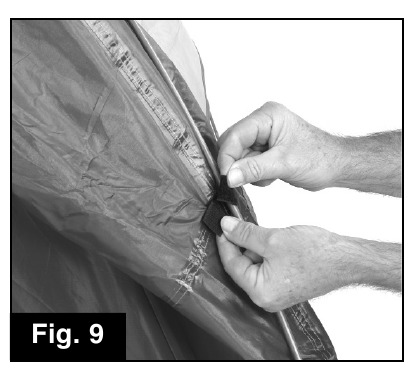

2. Жаңбырдан қорғайтын жабынды шатырдың артқы жағындағы қара тіректердің және екі жағындағы сұр тіректің айналасындағы жаңбырдан қорғайтын жабынның астыңғы жағындағы Velcro ілмек және ілмек бекіткіштерімен бекітіңіз. (9-сурет)

3. Қалған біріктірілген соққыға төзімді сұр тіректі құрастырыңыз.
4. Жаңбырдан қорғайтын жабынның астыңғы жағындағы жеңді табу үшін шатырдың алдыңғы жағындағы дәлізді артқа қарай бүктеңіз. (9-сурет)
5. Сұр тіректі жаңбырдан қорғайтын жабындағы жең арқылы сырғытыңыз. (9-сурет)

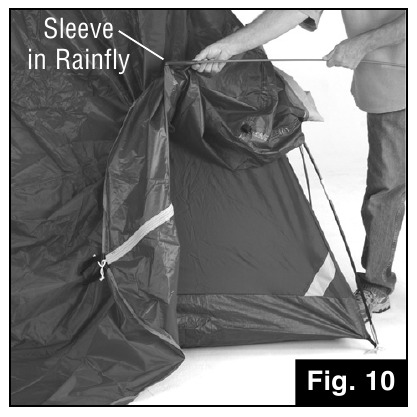

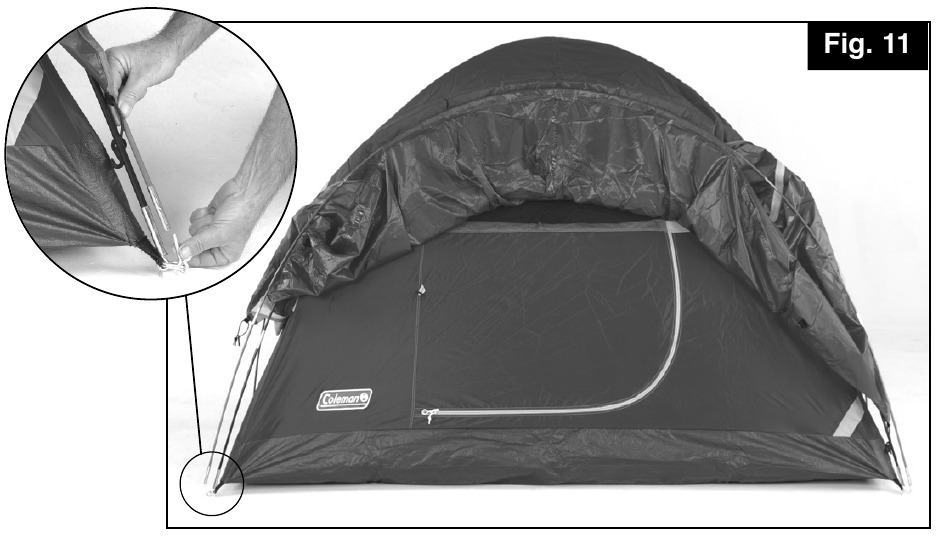

6. Әрбір сұр жаңбырдан қорғайтын тіректің бір ұшын шатырдың алдыңғы бұрышындағы қалған түйреуішке салыңыз. Доға жасау үшін тіректің екінші ұшына біртіндеп қысым жасаңыз және басқа алдыңғы түйреуішке салыңыз. (10-сурет)

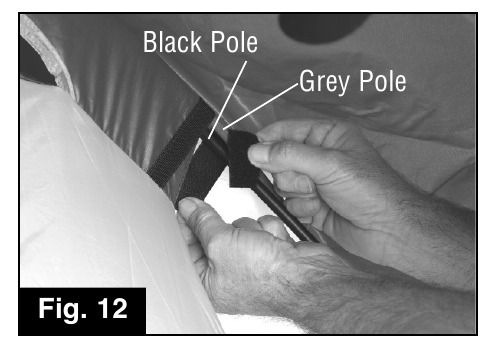

7. Шатырдың алдыңғы жағындағы жаңбырдан қорғайтын жабынның астыңғы жағында орналасқан ұзынырақ ілмек және ілмек бекіткіштерін қабаттасатын сұр және қара тіректердің айналасына бекітіңіз. (12-сурет)

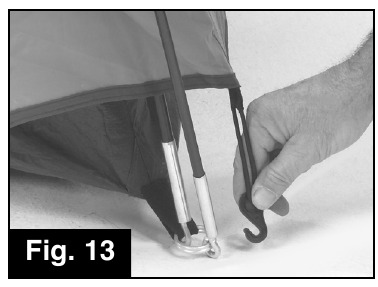

8. Жаңбырдан қорғайтын жабынның серпімді ілмектеріндегі қыстырғыштарды шатырдың барлық төрт бұрышындағы сақиналарға іліңіз. (13-сурет)

9. Дәліздегі бауларды тартылғанша созыңыз.

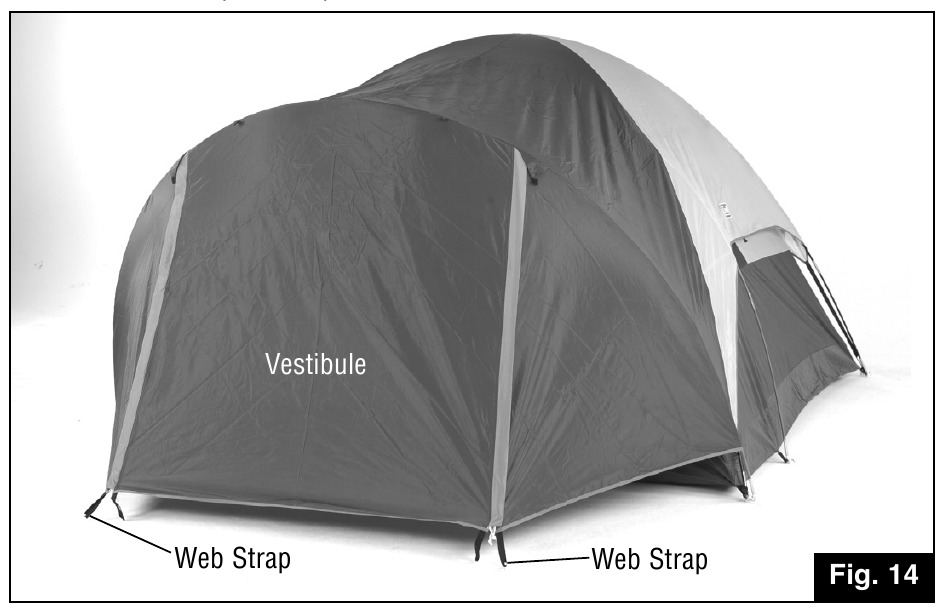

10. Бекіту үшін сыртқы веб-баулардың екі ұшындағы ілмектер арқылы қазықтарды қағыңыз. (14-сурет)

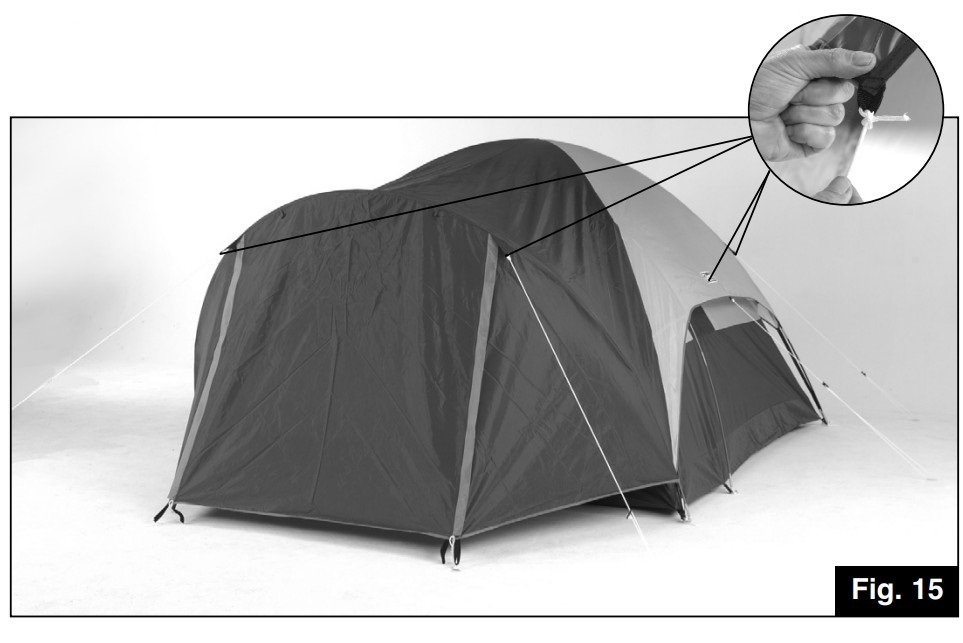

11. Дәліздегі веб-баулардағы ілмектер арқылы екі ұзынырақ бекіту сымдарын және шатырдың бүйірлері мен артқы жағындағы веб-бауларға қалған қысқарақ бекіту сымдарын байлаңыз. (15-сурет)

12. Бекіту сымдарын тартылғанша созыңыз, содан кейін бекітіңіз

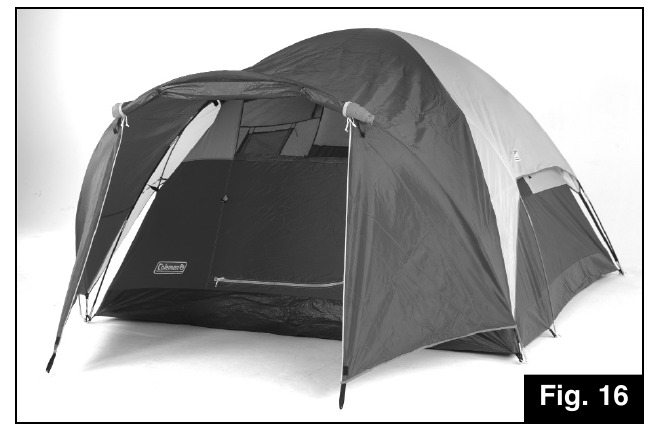

13. Дәліздегі қақпақтың сыдырмасын ашып, орап, бекітілген баулармен байлаңыз. (16-сурет)


Жоғарғы сақтау орны

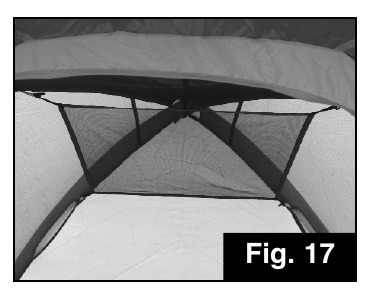

1. Сақтау торының ілмектері арқылы шатырдың жоғарғы жағындағы ілмектерді салыңыз. (17-сурет)


   Жоғарғы сақтау орны тек шағын, жеңіл заттарға арналған. Ауыр заттар шатырға зақым келтіруі мүмкін.

Электр сымына кіру

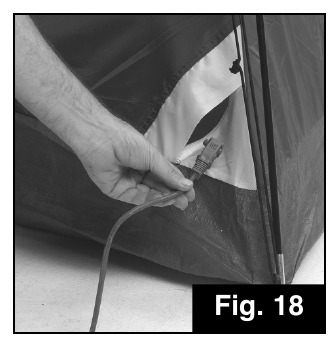

1. Шатырдың төменгі оң жақ бұрышындағы кіру панелінің сыдырмасын ашып, электр сымын әкеліңіз. Тек UL мақұлдаған, сыртқы пайдалану үшін бағаланған сымдарды пайдаланыңыз. (18-сурет)


Сақтау үшін

1. Тасымалдау қабына салынған мата бұйымдарына зақым келтірмеу үшін барлық металл тіректер мен қазықтар сақтау қабына салынуы керек.
2. Тасымалдау қабына салу алдында шатырдың таза және құрғақ екеніне көз жеткізіңіз.
3. Сақтау үшін шатырды түсірмес бұрын жаңбырдан қорғайтын жабынды алып тастаңыз, шатырдың еденіне жайыңыз, содан кейін есік пен желдеткіштердің сыдырмасын ашыңыз.
4. Шатырды тірек сақтау қабының еніне дейін ұқыпты бүктеңіз, шатырға қойыңыз, мықтап ораңыз және тасымалдау қабына салыңыз.
5. Таза, құрғақ жерде сақтаңыз.

Сіз білуіңіз керек жайттар

• Белгілі бір жағдайларда (суық ауа райы, жоғары ылғалдылық және т.б.) шатырдың ішінде конденсация пайда болады. Конденсация сіздің тынысыңыздан, терлеуіңізден немесе шатырдың ішіндегі кез келген дымқыл киімнен шыққан су буынан пайда болады. Бұл шатыр матасы арқылы АҒУ ЕМЕС. Оны шатырдан дымқыл киімді алып тастау және шатыр арқылы жақсы желдетуді қамтамасыз ету арқылы азайтуға болады.
• Шатырды тіпті қысқа мерзімге де толық құрғатпай және қатып қалған кірді тазаламай сақтауға болмайды. Қазықтарды немесе тіректерді шатырдың ішіне салмаңыз. Бөлек сақтау қабын пайдаланыңыз.
• ҚАЗЫҚТАРДЫ ҚАЗЫҚТЫҢ ӨЗІН ТАРТУ АРҚЫЛЫ АЛЫП ТАСТАУ КЕРЕК. ҚАЗЫҚТЫ АЛЫП ТАСТАУ ҮШІН ЕШҚАШАН ШАТЫРДЫ ТАРТПАҢЫЗ.
• ШАТЫР ТІРЕКТЕРІН САҚТАУ КЕЗІНДЕ БІРГЕ ТЕЛЕСКОПТАЛҒАН КҮЙІНДЕ ҚАЛДЫРУҒА БОЛМАЙДЫ.
• Шатырды бірнеше апта бойы орнатылған күйінде қалдырмаңыз. Күннен ультракүлгін сәулелердің әсері материалға қатты зақым келтіруі және/немесе оның түсін өзгертуі мүмкін екенін біліңіз.

Осы шатыр матасынан барлық жалын және жылу көздерін алыс ұстаңыз.

Бұл шатыр CPAI-84 жанғыштық талаптарына сәйкес келеді.
Мата кез келген жалын көзімен үздіксіз жанасып тұрса, жануы мүмкін.
Шатыр матасына кез келген бөгде затты жағу жалынға төзімді қасиеттерін тиімсіз етуі мүмкін.

The Coleman Company, Inc.
3600 N. Hydraulic
Wichita, Kansas 67219
1-800-835-3278
www.coleman.com

ҚЫТАЙДА ЖАСАЛҒАН

© 2007 The Coleman Company, Inc.
Coleman^® және The Coleman Company, Inc компаниясының тіркелген сауда белгілері болып табылады.
