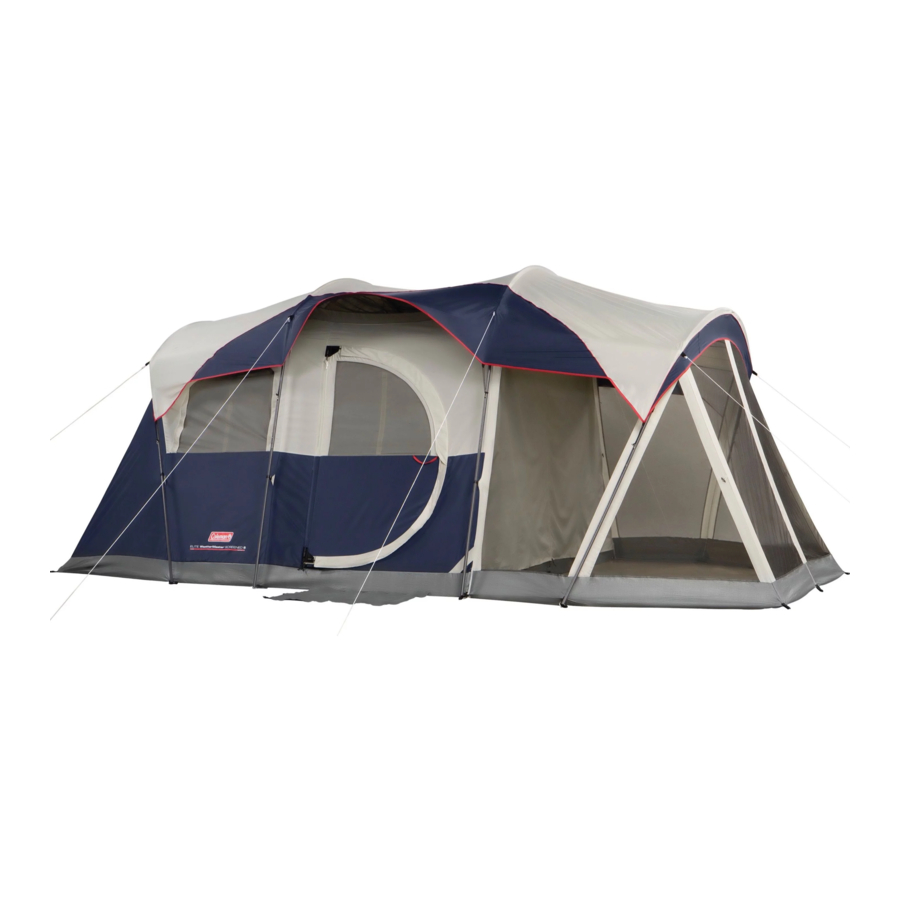

Coleman ELITE WEATHERMASTER TENT нұсқаулығы

Бастамас бұрын

Орнату алдында барлық нұсқауларды оқып шығыңыз.

• Шатырыңызды орнату үшін тастардан, бұтақтардан және басқа да қатты немесе өткір заттардан тазартылған тегіс жерді таңдаңыз.

Әуе электр желілерінен аулақ болыңыз.

• Найзағайдың соғуы немесе қолайсыз ауа райында ағаш бұтақтарының құлауы мүмкін болғандықтан, шатырыңызды ағаштардың астына орнатпаңыз.
• Мүліктің зақымдалуын немесе адам жарақатын болдырмау үшін берілген барлық қазықтармен және керме жіптермен бекітіңіз.
• Желді жағдайда жақсы нәтижеге қол жеткізу үшін шатырдың тар жағын желге қаратып орналастырыңыз.
• Шатырды құрастыру уақыты келгенде, сізге көмектесу үшін кем дегенде бір адамнан көмек сұраңыз.

өткір жиектері болуы мүмкін. Жарақаттануды болдырмау үшін абайлап ұстаңыз

Балалардың қолы жетпейтін жерде сақтаңыз.

Шатырды орнату үшін

1. Шатырды жазып, есігі қажетті бағытқа қарағандай етіп таза, тегіс жерге жайыңыз. Есіктердің құлпын ашыңыз. (1-сурет)

2. Шатырдың төрт бұрышын тартыңыз, содан кейін жақсырақ бекіту үшін қазықтарды бұрышпен веб ілмектері арқылы қағып бекітіңіз. (2-сурет)

3. Төрт болат, соққыға төзімді, иілген қырлы тіректерді құрастырыңыз. Қырлы тіректерді (қызыл белгісі бар) шатырдың үстіндегі қызыл жиегі бар орталық жеңдерге салыңыз (3-сурет). Қалған иілген қырлы тіректерді шатырдың үстіндегі қалған екі жеңге салыңыз.

4. Сегіз болат, соққыға төзімді, аяқ тіректерін құрастырыңыз. Конустық ұшындағы болат түймені басып, төрт тесігі бар ұшына салыңыз.
   ЕСКЕРТПЕ: Болат түйме суретте көрсетілгендей тіректің үшінші тесігіне бекітілгеніне көз жеткізіңіз. (4-сурет)

5. Аяқ тіректерінің иілген ұшын (қызыл белгісі бар) қырлы тіректің ұштарына (қызыл белгісі бар) салыңыз. Қалған қысқа аяқ тіректерінің иілген ұшын қалған қырлы тіректердің ұштарына салыңыз. (5 және 6-суреттер)


6. Барлық сегіз аяқ тіректерін тік бұрышқа бұрап, әрбір веб ілмегіндегі түйреуішті көрсетілгендей бүйірлік жерлерге салыңыз. (7 және 7A-суреттер)



7. Шатырдың бүйірлері мен бұрыштарындағы пластикалық ілмектерді тауып, бекіту үшін аяқ тіректеріне бекітіңіз. (8-сурет)

8. Шатырды аяқталған өлшемге дейін созу үшін:

• Төменгі аяқ тірегі бөлігін сағат тіліне қарсы бұрау кезінде аяқ тірегіндегі түймені басыңыз (9-сурет);

• Шатыр тартылғанша жоғарғы аяқ тірегі бөлігін жоғары қарай тартыңыз;
• Түйме орталық немесе ең төменгі тесікке бекітілгенше төменгі аяқ тірегін сағат тілімен бұраңыз;
• Қалған аяқ тіректерінде қайталаңыз.

9. Шатырдың екі жағында орналасқан веб белдіктері арқылы пластикалық қазықтарды салыңыз, содан кейін бекіту үшін қағып кіргізіңіз. (10-сурет)
   ЕСКЕРТПЕ: Шатырдың және экран бөлмесінің бүйіріндегі веб белдіктер арқылы металл қазықтарды алып тастау, шатырды тартып, бекіту үшін қазықтарды қағып кіргізу қажет болуы мүмкін.


Топсалы, қатты есік

1. Тік есік тірегін (пластикалық ұшты қысқа қара тірек) құрастырыңыз; содан кейін оны есіктің топсалы жағындағы сыдырмалы тік тірек жеңі арқылы салыңыз. (11-сурет)

2. Тік есік тірегінің ұшын төменгі топса тақтасына салыңыз, аздап иілу үшін қысым жасаңыз, содан кейін тіректің басқа ұшын жоғарғы топсаға салыңыз. Тік тірек жеңін сыдырыңыз. (12 және 13-суреттер)

3. Есік тірегін (пластикалық қақпақ ұшты ұзын қара тірек) құрастырыңыз; содан кейін оны есіктің жоғарғы жағындағы сыдырмалы тірек жеңіне салыңыз. (14-сурет)

4. Есік тірегінің ұшын жоғарғы топса тақтасына салыңыз, иілу үшін қысым жасаңыз, содан кейін тіректің басқа ұшын төменгі топсаға салыңыз. (15-сурет)

5. Есік тірегін қоршау үшін тірек жеңін сыдырыңыз. (16-сурет)


Жаңбырдан қорғайтын қаптаманы бекіту үшін

1. Жаңбырдан қорғайтын қаптаманы шатырдың үстіне жабыңыз. Жаңбырдан қорғайтын қаптамадағы тігістер төмен қарап, шатырдың тіректерінің үстінде ортасында орналасқанына көз жеткізіңіз. (17-сурет)

   ЕСКЕРТПЕ: Жаңбырдан қорғайтын қаптаманың астыңғы жағындағы тігістерде орналасқан ілмек және ілмек бекіткіштері қырлы тіректердің үстінде ортасында орналасуы керек.

2. Жіңішке, қара, соққыға төзімді тент тірегін металл ұшты құрастырыңыз; содан кейін оны есіктің үстіндегі жаңбырдан қорғайтын қаптамадағы жең арқылы салыңыз. Шатырдың қарама-қарсы жағындағы тент тірегін орнату үшін процесті қайталаңыз. (18-сурет)


3. Тент тірегіндегі конустық металл ұшын орталық аяқ тірегіне бекітілген веб белдікте орналасқан саңылауға салыңыз. (19-сурет)


4. Есіктің басқа жағындағы қарама-қарсы орталық аяқ тірегіне өтіп, тірекке доға жасай отырып, біртіндеп қысым жасаңыз. Металл ұшын саңылауға салыңыз.
5. Жаңбырдан қорғайтын қаптаманың астыңғы жағындағы барлық ілмек және ілмек бекіткіштерін тауып, аяқ тіректері мен тент тірегінің жерлеріне ораңыз. (20-сурет)


6. Жаңбырдан қорғайтын қаптамадағы серпімді белдіктердегі металл ілмекті әрбір аяқ тірегіндегі тесікке салыңыз. (21 және 22-суреттер)


7. Керме жіптердің ұштарын қазықтардың үстінен ілмектеп, мықтап тартыңыз, содан кейін көрсетілгендей бұрышпен жерге қағыңыз. (23 және 23A-суреттер)


Өздігінен оралатын терезелер

"Серіппелердің" өткір жиектері болуы мүмкін. Жарақаттануды болдырмау үшін абайлап ұстаңыз.
Балалардың қолы жетпейтін жерде сақтаңыз.

ЕСКЕРТПЕ: Қазықтары бар қапшықта сақталған металл "серіппелерді" абайлап жазыңыз. Әрбір "серіппедегі" түс белгісі терезе немесе есік жеңінің саңылауына тігілген мата "жалаушасының" түсіне сәйкес келуі керек. (24-сурет)

1. Терезе панеліндегі жеңдерді тауып, ілмек және ілмек бекіткішін ашыңыз; содан кейін сәйкес түсті белгісі бар "серіппелерді" салыңыз. (24 және 25-суреттер)

   ЕСКЕРТПЕ: Жеңдерге салған кезде "серіппелердегі" түс белгісі әрқашан операторға қарауы керек.

2. Бекіту үшін ілмек және ілмек бекіткішін жабыңыз.
3. Терезенің құлпын ашып, ашпас бұрын, өздігінен орау мүмкіндігін іске қосу үшін жоғарғы жағынан "серіппелерді" қосыңыз. (26-сурет)

4. Терезе панелінің автоматты түрде төмен қарай оралуы үшін құлпын ашыңыз; терезе панелін жабу үшін қайтадан сыдырыңыз. (27 және 28-суреттер)


   ЕСКЕРТПЕ: Терезелердің қалған бөлігі үшін түске сәйкес келетін "серіппелерді" жеңдерге салу үшін жоғарыдағы қадамдарды қайталаңыз.

Шатырдың матасына немесе бөлшекке зақым келтірмеу үшін шатырды құлатпас бұрын барлық "серіппелерді" жеңдерден шығару керек. Жарақаттануды болдырмау үшін "серіппелерді" абайлап ораңыз. Балалардың қолы жетпейтін жерде сақтаңыз. Оралған "серіппелерді" қазықтары бар қапшықта сақтаңыз.

Бөлме бөлгішін бекіту

1. Бөлгіш панельді шатырдың ортасы арқылы көрсетілгендей жоғарғы және төменгі мата ілмектері арқылы ажыратқыштарды салу арқылы орнатуға болады. (29 және 30-суреттер)


Электр сымына кіру

1. Шатырдың төменгі сол жақ бұрышындағы кіру панелінің құлпын ашып, электр сымын кіргізіңіз.

ЕСКЕРТПЕ: Тек сыртта пайдалануға арналған UL мақұлданған сымдарды пайдаланыңыз. (31-сурет)

Салқындатқышқа кіру

Шатырдың бүйіріндегі кішірек сыдырмалы саңылау қосымша желдетуге және сусын салқындатқышына оңай кіруге арналған.

1. Желдеткіш ретінде пайдалану үшін экранды ашу үшін қақпақтың құлпын ашыңыз.
2. Салқындатқышқа кіру ретінде пайдалану үшін сусындарды шатырға кіргізу үшін басқа қақпақтың құлпын ашыңыз. (32-сурет)


Сақтау үшін

1. Барлық "серіппелер" оралып, қазықтары бар қапшыққа салынуы керек.
2. Барлық тіректер мен қазықтар тасымалдау қабына салынған мата бұйымдарына зақым келтірмеу үшін сақтау қабына салынуы керек.
3. Тасымалдау қабына салмас бұрын шатырдың таза және құрғақ екеніне көз жеткізіңіз.
4. Сақтау үшін шатырды құлатпас бұрын жаңбырдан қорғайтын қаптаманы алып тастаңыз, шатырдың еденіне жайыңыз, содан кейін есік пен желдеткіштердің құлпын ашыңыз.
5. Шатырды тірек сақтау қабының еніне дейін ұқыпты бүктеңіз, шатырға қойыңыз, мықтап ораңыз және тасымалдау қабына салыңыз.
6. Таза, құрғақ жерде сақтаңыз.
