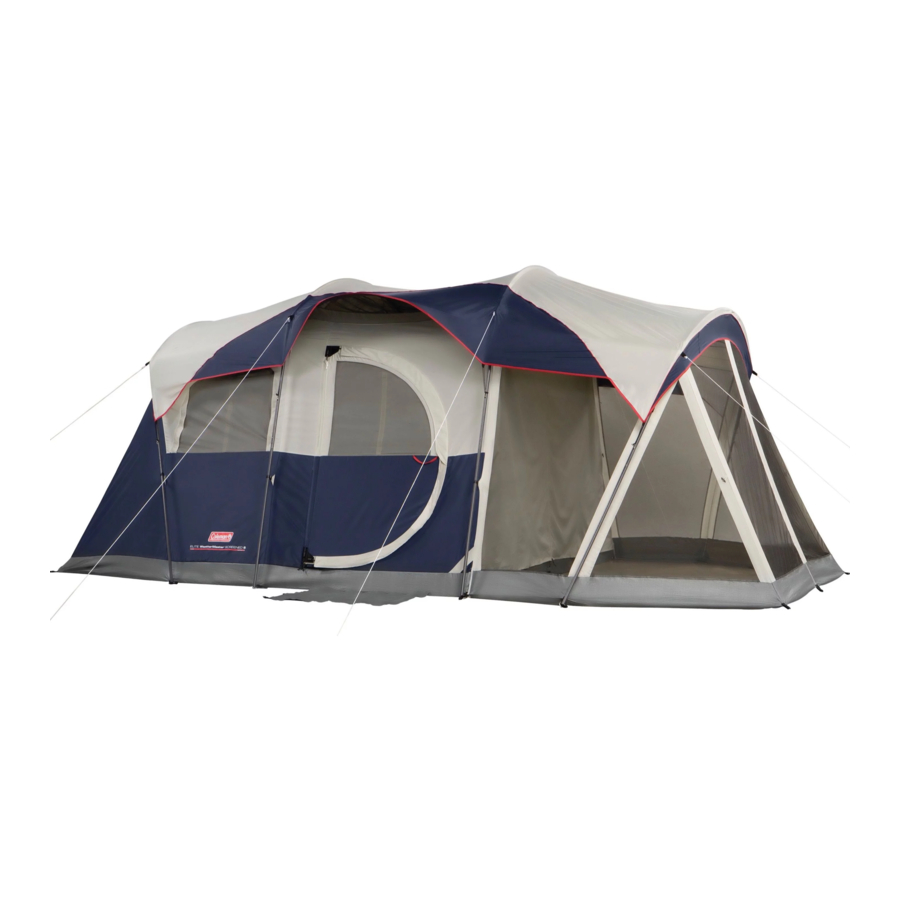

Coleman ELITE WEATHERMASTER TENT -teltta, käyttöohje

Ennen aloittamista

Lue kaikki ohjeet ennen pystyttämistä.

• Valitse tasainen paikka, jossa ei ole kiviä, oksia tai muita kovia tai teräviä esineitä, telttasi asentamista varten.

Pysy loitolla yläpuolisista sähkölinjoista.

• Älä pystytä telttaasi puiden alle mahdollisen salamaniskun tai huonolla säällä putoavien oksien vuoksi.
• Kiinnitä kaikilla mukana toimitetuilla kiiloilla ja köysillä omaisuusvahinkojen tai henkilövahinkojen välttämiseksi.
• Parhaan tuloksen saavuttamiseksi tuulisissa olosuhteissa aseta teltan kapea pää tuuleen.
• Pyydä vähintään yhden muun henkilön apua, kun on aika koota teltta.

saattaa sisältää teräviä reunoja. Käsittele varoen loukkaantumisen välttämiseksi

Pidä poissa lasten ulottuvilta.

Teltan pystyttäminen

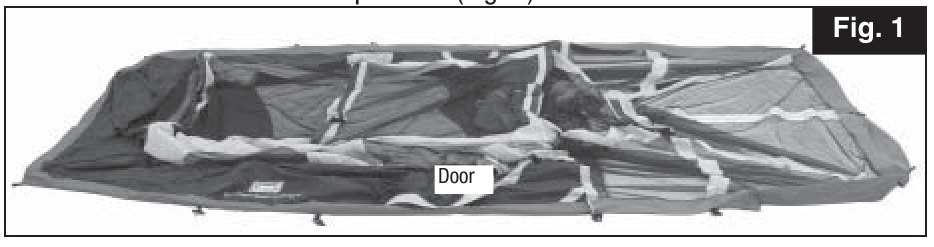

1. Avaa teltta ja levitä se puhtaalle, tasaiselle alustalle ovi haluttuun suuntaan. Avaa ovien vetoketjut. (Kuva 1)

2. Vedä teltan neljä kulmaa kireälle ja kiinnitä sitten ajamalla kiilat verkkolenkkien läpi kulmassa paremman ankkuroinnin saavuttamiseksi. (Kuva 2)

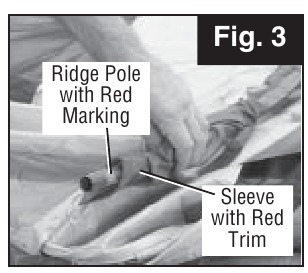

3. Kokoa neljä teräksistä, joustavalla narulla varustettua, kaarevaa harjatankoa. Aseta harjatangot (punaisella merkinnällä) teltan päällä oleviin keskimmäisiin holkkeihin punaisen reunuksen kanssa (Kuva 3). Aseta loput kaarevat harjatangot kahteen muuhun holkkiin teltan päällä.

4. Kokoa kahdeksan teräksistä, joustavalla narulla varustettua jalkatankoa. Paina teräksistä painiketta kapenevassa päässä ja aseta se päähän, jossa on neljä reikää.

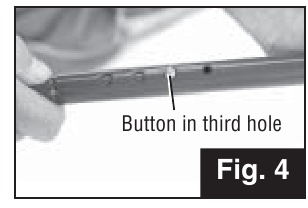

   HUOMAUTUS: Varmista, että teräksinen painike lukittuu tangon kolmanteen reikään kuvan mukaisesti. (Kuva 4)

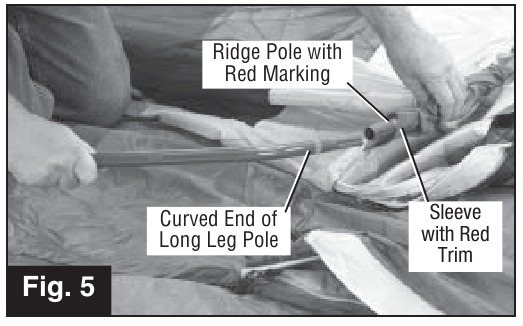

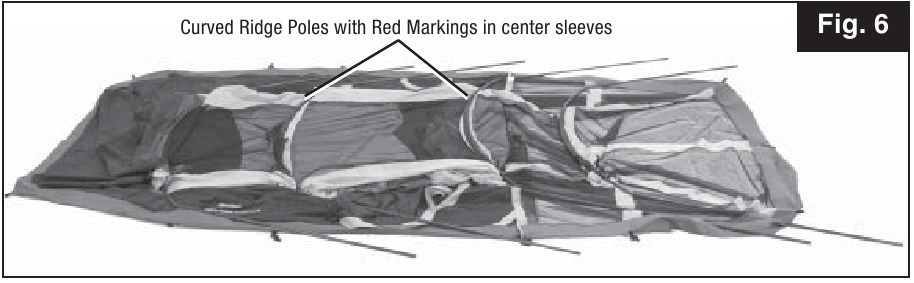

5. Aseta jalkatankojen kaareva pää (punaisella merkinnällä) harjatangon päihin (punaisella merkinnällä). Aseta jäljellä olevien lyhyiden jalkatankojen kaareva pää jäljellä olevien harjatankojen päihin. (Kuvat 5 & 6)

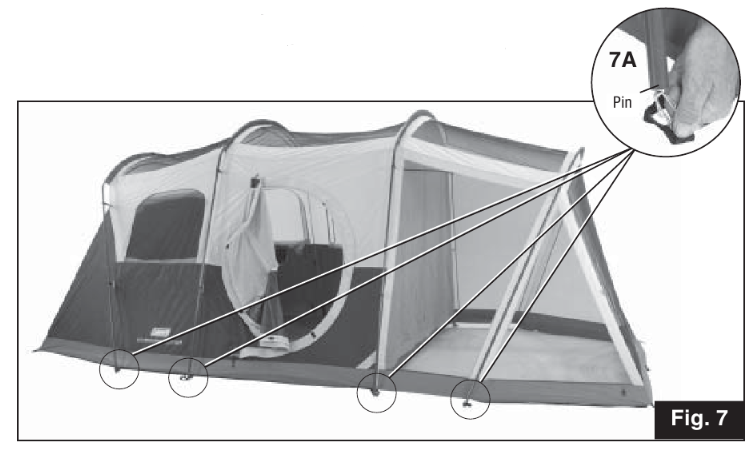

6. Kierrä kaikki kahdeksan jalkatankoa pystyyn ja aseta tappi jokaiseen verkkolenkkiin sivupaikoissa kuvan mukaisesti. (Kuvat 7 & 7A)

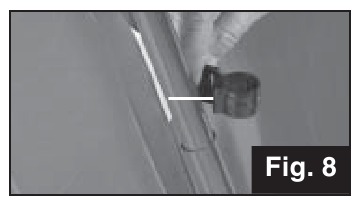

7. Etsi muovikoukut teltan sivuilta ja kulmista ja napsauta ne sitten kiinni jalkatankoihin kiinnittääksesi. (Kuva 8)

8. Teltan venyttäminen valmiiseen kokoon:

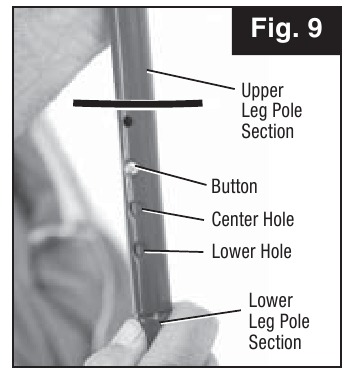

• Paina jalkatangon painiketta samalla kun kierrät alempaa jalkatangon osaa vastapäivään (Kuva 9);

• Vedä ylös ylempää jalkatangon osaa, kunnes teltta on kireällä;
• Kierrä alempaa jalkatankoa myötäpäivään, kunnes painike lukittuu keskimmäiseen tai alimpaan reikään;
• Toista jäljellä olevissa jalkatangoissa.

9. Aseta muovikiilat teltan molemmilla puolilla olevien verkkohihnojen läpi ja aja sitten kiinni kiinnittääksesi. (Kuva 10)
   HUOMAUTUS: Voi olla tarpeen poistaa metallikiilat teltan sivulla ja tuulikaapissa olevien verkkohihnojen läpi, vetää teltta kireälle ja ajaa kiilat kiinnittääksesi.


Saranoitu, jäykkä ovi

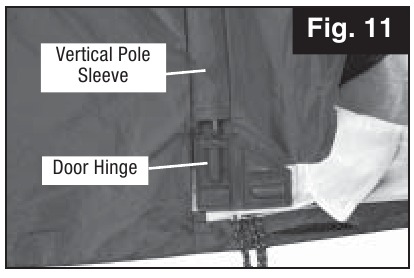

1. Kokoa pystysuora ovitanko (lyhyempi musta tanko muovikärjillä); aseta sitten vetoketjullisen pystysuoran tangon holkin läpi oven saranoitavalla puolella. (Kuva 11)

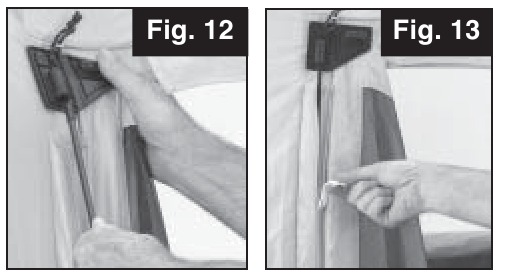

2. Aseta pystysuoran ovitangon pää ala-saranalevyyn, paina muodostaaksesi pienen kaaren, aseta sitten tangon toinen kärki yläsaranaan. Sulje pystysuoran tangon holkki vetoketjulla. (Kuvat 12 & 13)

3. Kokoa ovitanko (pidempi musta tanko muovisilla korkkikärjillä); aseta sitten vetoketjulliseen tangon holkkiin oven yläosassa. (Kuva 14)

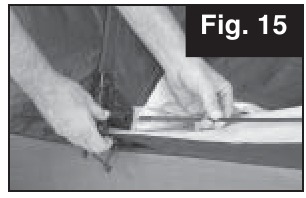

4. Aseta ovitangon pää ylä-saranalevyyn, paina muodostaaksesi kaaren, aseta sitten tangon toinen kärki ala-saranaan. (Kuva 15)

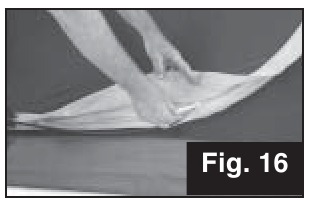

5. Sulje tangon holkki vetoketjulla sulkeaksesi ovitangon. (Kuva 16)


Sadesuojan kiinnittäminen

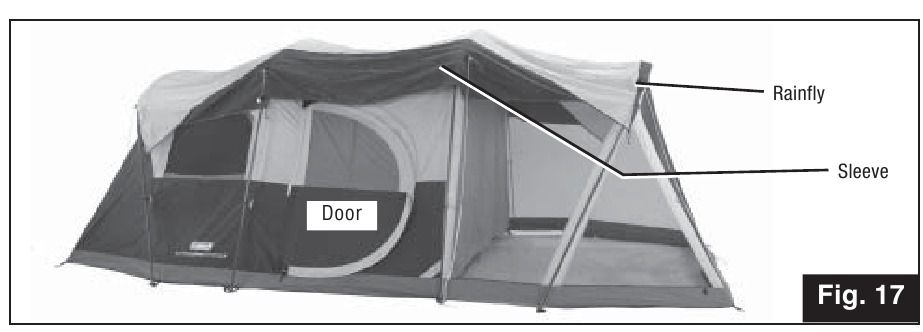

1. Levitä sadesuoja teltan päälle. Varmista, että sadesuojan saumat ovat alaspäin ja keskitetty teltan tankojen päälle. (Kuva 17)

   HUOMAUTUS: Sadesuojan alapinnan saumoissa olevat koukku- ja silmukkapidikkeet tulee keskittää harjatankojen päälle.

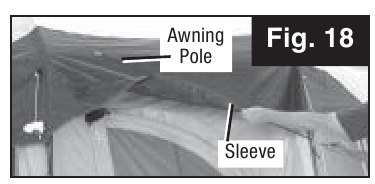

2. Kokoa ohut, musta, joustavalla narulla varustettu markiisitanko metallikärjillä; aseta sitten holkin läpi sadesuojassa oven yläpuolella. Toista prosessi asentaaksesi markiisitanko teltan vastakkaiselle puolelle. (Kuva 18)

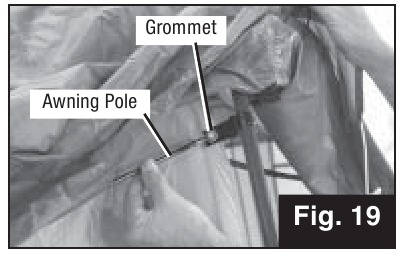

3. Aseta markiisitangon kapeneva metallikärki läpivientiin, joka sijaitsee keskimmäiseen jalkatankoon kiinnitetyssä verkkohihnassa. (Kuva 19)


4. Siirry oven toisella puolella olevaan vastakkaiseen keskimmäiseen jalkatankoon ja paina vähitellen tankoa muodostaen kaaren. Aseta metallikärki läpivientiin.
5. Etsi kaikki koukku- ja silmukkapidikkeet sadesuojan alapinnalta ja kiedo jalkatankojen ja markiisitangon paikkojen ympärille. (Kuva 20)

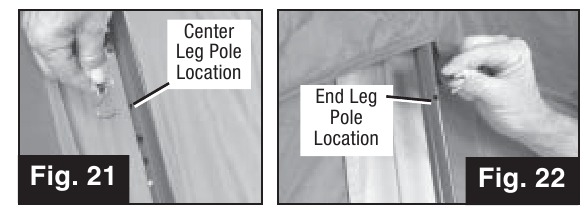

6. Aseta metallikoukku
   sadesuojan elastisissa hihnoissa jokaiseen jalkatangon reikään. (Kuvat 21 & 22)

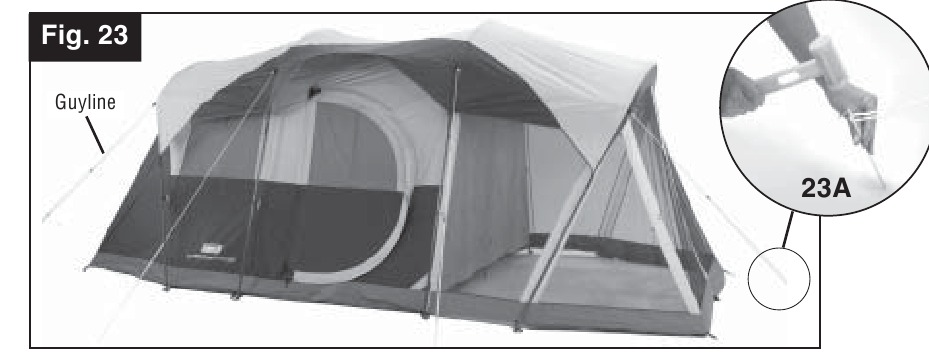

7. Kiedo köysien päät kiilojen päälle, venytä tiukalle ja vasaroi sitten maahan kulmassa kuvan mukaisesti. (Kuvat 23 & 23A)


Itsestään rullautuvat ikkunat

"Jousissa" voi olla teräviä reunoja. Käsittele varoen loukkaantumisen välttämiseksi.
Pidä poissa lasten ulottuvilta.

HUOMAUTUS: Rullaa varovasti auki metalliset "jouset", jotka on säilytetty pussissa kiilojen kanssa. Jokaisen "jousen" värimerkinnän tulee vastata ikkunan tai oven holkin kankaaseen ommellun "lipun" väriä. (Kuva 24)

1. Etsi holkki(t) ikkunapaneelista, avaa koukku- ja silmukkapidike; aseta sitten "jousi(t)" vastaavalla värimerkinnällä. (Kuvat 24 & 25)

   HUOMAUTUS: Kun asetat holkkiin (holkkeihin), "jousen (jousien)" värimerkinnän tulee aina olla käyttäjään päin.

2. Sulje koukku- ja silmukkapidike kiinnittääksesi.

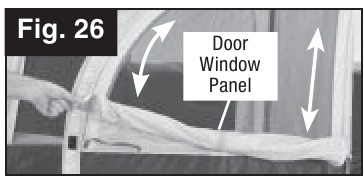

3. Ennen kuin avaat vetoketjun ja avaat ikkunan, paina yläosasta kytkeäksesi "jousi(t)" aktivoidaksesi itsestään rullautuvan toiminnon. (Kuva 26)

4. Avaa vetoketju, jotta ikkunapaneeli rullautuu automaattisesti alas; sulje vetoketju takaisin sulkeaksesi ikkunapaneelin. (Kuvat 27 & 28)


   HUOMAUTUS: Toista yllä olevat vaiheet asettaaksesi väriä vastaavat "jouset" holkkiin (holkkeihin) muihin ikkunoihin.

Kaikki "jouset" on poistettava holkeista ennen teltan purkamista, jotta vältetään teltan kankaan tai osan vaurioituminen. Loukkaantumisen välttämiseksi rullaa "jouset" varovasti.Pidä poissa lasten ulottuvilta. Säilytä rullatut "jouset" pussissa kiilojen kanssa.

Huoneen jakajan kiinnittäminen

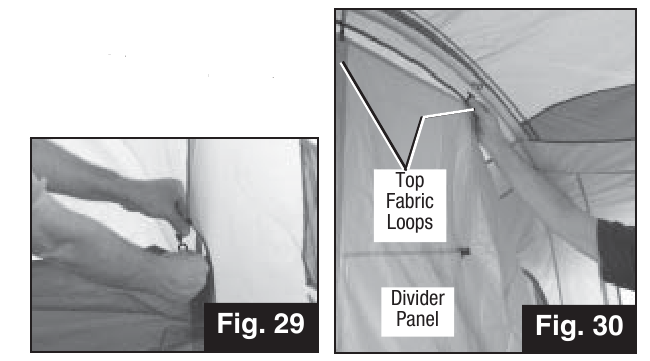

1. Jakopaneeli voidaan asentaa teltan keskiosan läpi asettamalla napit ylä- ja alaosan kangaslenkkien läpi kuvan mukaisesti. (Kuvat 29 & 30)

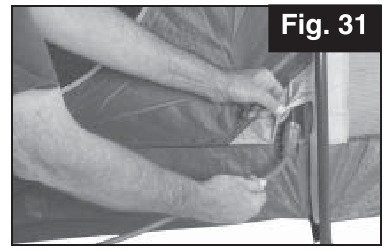

Sähköjohdon pääsy

1. Avaa vetoketju teltan vasemmassa alakulmassa olevasta pääsypaneelista ja tuo sisään sähköjohto.

HUOMAUTUS: Käytä vain UL-hyväksyttyjä johtoja, jotka on luokiteltu ulkokäyttöön. (Kuva 31)

Jäähdyttimen pääsy

Pienempi vetoketjullinen aukko teltan sivulla on suunniteltu lisätuuletusta ja helppoa pääsyä juomajäähdyttimeen varten.

1. Käytä tuuletusaukona avaamalla läppä vetoketjulla paljastaaksesi verkon.
2. Käytä jäähdyttimen pääsynä avaamalla toinen läppä vetoketjulla luodaksesi reitin juomien tuomiseksi telttaan. (Kuva 32)


Varastointi

1. Kaikki "jouset" on rullattava ja asetettava pussiin kiilojen kanssa.
2. Kaikki tangot ja kiilat on asetettava säilytyspussiin, jotta vältetään kantolaukkuun asetettujen kangastuotteiden vaurioituminen.
3. Varmista, että teltta on puhdas ja kuiva ennen kuin asetat sen kantolaukkuun.
4. Poista sadesuoja, levitä se teltan lattialle, avaa sitten oven ja tuuletusaukkojen vetoketjut ennen teltan purkamista varastointia varten.
5. Taita teltta siististi tangon säilytyspussin leveyteen, aseta se teltan päälle, rullaa tiukasti ja aseta kantolaukkuun.
6. Säilytä puhtaassa, kuivassa paikassa.

The Coleman Company, Inc. • 3600 North Hydraulic • Wichita, Kansas 67219

1-800-835-3278 • www.coleman.com VALMISTETTU BANGLADESHISSA • PAINETTU BANGLADESHISSA

© 2009 The Coleman Company, Inc. Kaikki oikeudet pidätetään.

Coleman^® ja Weathermaster^® ovat The Coleman Company, Inc:n rekisteröityjä tavaramerkkejä.
