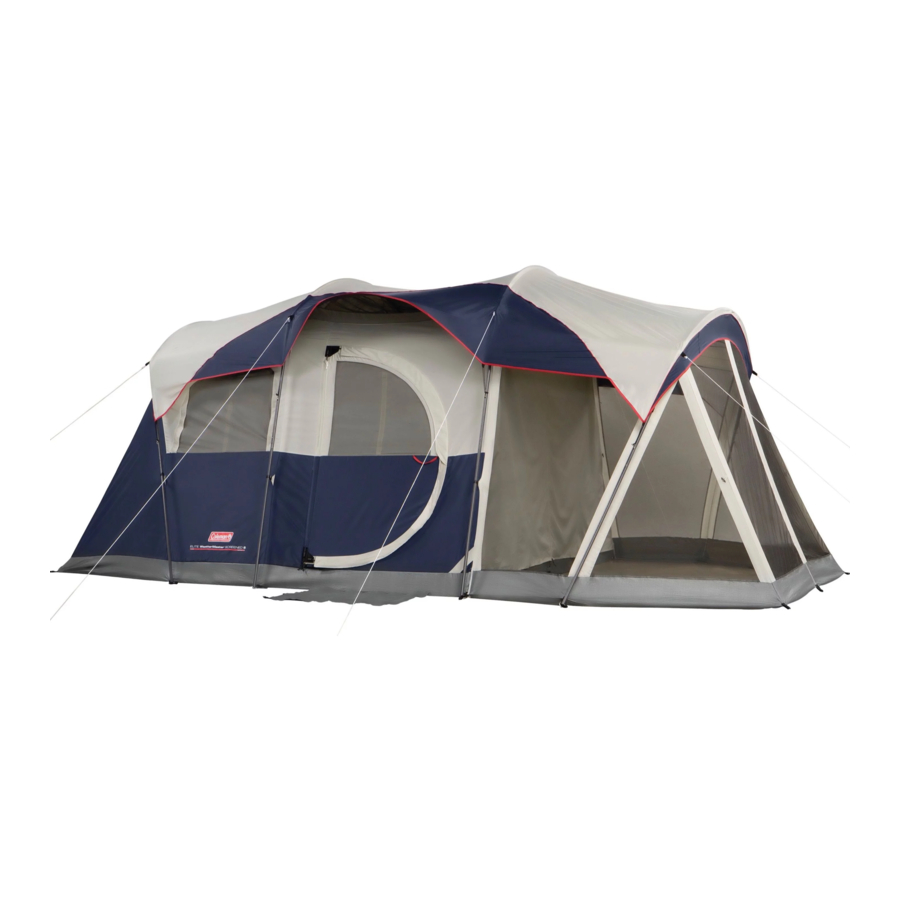

Panduan Tenda Coleman ELITE WEATHERMASTER

Sebelum Anda Memulai

Baca semua instruksi sebelum pemasangan.

• Pilih lokasi yang datar dan bersih dari batu, ranting, dan benda keras atau tajam lainnya, untuk memasang tenda Anda.

Jauhkan dari kabel listrik di atas kepala.

• Jangan mendirikan tenda Anda di bawah pohon karena potensi sambaran petir atau jatuhnya dahan pohon saat cuaca buruk.
• Amankan dengan semua pasak dan tali yang disediakan untuk mencegah kerusakan properti atau cedera pribadi.
• Untuk hasil terbaik dalam kondisi berangin, posisikan ujung sempit tenda menghadap angin.
• Mintalah bantuan setidaknya satu orang lain untuk membantu Anda saat tiba waktunya untuk merakit tenda.

mungkin memiliki tepi yang tajam. Tangani dengan hati-hati untuk menghindari cedera

Jauhkan dari jangkauan anak-anak.

Cara Memasang Tenda

1. Buka lipatan tenda dan bentangkan di atas permukaan yang bersih dan rata dengan pintu menghadap arah yang diinginkan. Buka resleting pintu. (Gbr. 1)

2. Tarik keempat sudut tenda hingga kencang, lalu amankan dengan menancapkan pasak melalui loop web pada sudut untuk penahan yang lebih baik. (Gbr. 2)

3. Pasang empat Tiang Bubungan melengkung baja dengan tali elastis. Masukkan Tiang Bubungan (dengan tanda merah) ke dalam selongsong tengah di atas tenda dengan trim merah (Gbr. 3). Masukkan Tiang Bubungan melengkung yang tersisa ke dalam dua selongsong lainnya di atas tenda.

4. Pasang delapan Tiang Kaki baja dengan tali elastis. Tekan tombol baja pada ujung yang meruncing dan masukkan ke dalam ujung dengan empat lubang.
   CATATAN: Pastikan tombol baja terkunci ke dalam lubang ketiga pada tiang seperti yang ditunjukkan. (Gbr.4)

5. Masukkan ujung melengkung Tiang Kaki (dengan tanda merah) ke dalam ujung Tiang Bubungan (dengan tanda merah). Masukkan ujung melengkung Tiang Kaki pendek yang tersisa ke dalam ujung Tiang Bubungan yang tersisa. (Gbr. 5 & 6)


6. Putar kedelapan Tiang Kaki ke atas dan masukkan pin pada setiap loop web di lokasi samping seperti yang ditunjukkan. (Gbr. 7 & 7A)



7. Temukan kait plastik di sisi dan sudut tenda, lalu pasangkan ke Tiang Kaki untuk memasang. (Gbr. 8)

8. Untuk meregangkan tenda ke ukuran akhir:

• Tekan tombol pada Tiang Kaki sambil memutar bagian bawah Tiang Kaki berlawanan arah jarum jam (Gbr.9);

• Tarik bagian atas Tiang Kaki ke atas hingga tenda kencang;
• Putar Tiang Kaki bagian bawah searah jarum jam hingga tombol terkunci ke dalam lubang tengah atau terendah;
• Ulangi pada Tiang Kaki yang tersisa.

9. Masukkan pasak plastik melalui tali web yang terletak di kedua sisi tenda, lalu tancapkan untuk mengamankan. (Gbr. 10)
   CATATAN: Mungkin perlu untuk melepaskan pasak logam melalui tali web di sisi tenda dan ruang layar, tarik tenda hingga kencang, dan tancapkan pasak untuk mengamankan.


Pintu Kaku Berengsel

1. Pasang Tiang Pintu Vertikal (tiang hitam lebih pendek dengan ujung plastik); lalu masukkan melalui selongsong tiang vertikal beresleting di sisi pintu yang berengsel. (Gbr. 11)

2. Masukkan ujung Tiang Pintu Vertikal ke dalam pelat engsel bawah, berikan tekanan untuk membentuk sedikit lengkungan, lalu masukkan ujung tiang lainnya ke dalam engsel atas. Resleting selongsong tiang vertikal. (Gbr. 12 & 13)

3. Pasang Tiang Pintu (tiang hitam lebih panjang dengan ujung tutup plastik); lalu masukkan ke dalam selongsong tiang beresleting di bagian atas pintu. (Gbr. 14)

4. Masukkan ujung Tiang Pintu ke dalam pelat engsel atas, berikan tekanan untuk membentuk lengkungan, lalu masukkan ujung tiang lainnya ke dalam engsel bawah. (Gbr. 15)

5. Resleting selongsong tiang untuk menutup Tiang Pintu. (Gbr. 16)


Cara Memasang Rainfly

1. Gantungkan Rainfly di atas tenda. Pastikan jahitan pada Rainfly menghadap ke bawah dan berada di tengah di atas tiang tenda. (Gbr. 17)

   CATATAN: Pengencang kait dan loop, yang terletak pada jahitan di bagian bawah Rainfly, harus berada di tengah di atas Tiang Bubungan.

2. Pasang Tiang Tenda tipis berwarna hitam dengan tali elastis dengan ujung logam; lalu masukkan melalui selongsong di Rainfly di atas pintu. Ulangi proses untuk memasang tiang tenda di sisi berlawanan dari tenda. (Gbr. 18)


3. Masukkan ujung logam yang meruncing pada Tiang Tenda ke dalam grommet yang terletak pada tali web yang dijepitkan ke Tiang Kaki tengah. (Gbr. 19)


4. Pergi ke Tiang Kaki tengah yang berlawanan di sisi lain pintu dan secara bertahap berikan tekanan pada tiang yang membentuk lengkungan. Masukkan ujung logam ke dalam grommet.
5. Temukan semua pengencang kait & loop di bagian bawah Rainfly dan lilitkan di sekitar Tiang Kaki dan lokasi Tiang Tenda. (Gbr. 20)


6. Masukkan kait logam
   pada tali elastis di Rainfly ke dalam lubang di setiap Tiang Kaki. (Gbr. 21 **SIGNamp; 22)


7. Lingkarkan ujung tali di atas pasak, rentangkan hingga kencang, lalu pukul ke tanah pada sudut seperti yang ditunjukkan. (Gbr. 23 & 23A)


Jendela Gulung Otomatis

"Pegas" mungkin memiliki tepi yang tajam. Tangani dengan hati-hati untuk menghindari cedera.
Jauhkan dari jangkauan anak-anak.

CATATAN: Buka gulungan "pegas" logam yang disimpan dalam tas dengan pasak dengan hati-hati. Warna tanda pada setiap "pegas" harus sesuai dengan warna "bendera" kain yang dijahit ke jendela atau bukaan selongsong pintu. (Gbr. 24)

1. Temukan selongsong di panel jendela, buka pengencang kait & loop; lalu masukkan "pegas" dengan tanda warna yang cocok. (Gbr.24 & 25)

   CATATAN: Saat memasukkan ke dalam selongsong, warna tanda pada "pegas" harus selalu menghadap operator.

2. Tutup pengencang kait & loop untuk mengamankan.
3. Sebelum membuka resleting dan membuka jendela, tekan di bagian atas untuk mengaktifkan "pegas" untuk mengaktifkan fitur gulung otomatis. (Gbr. 26)

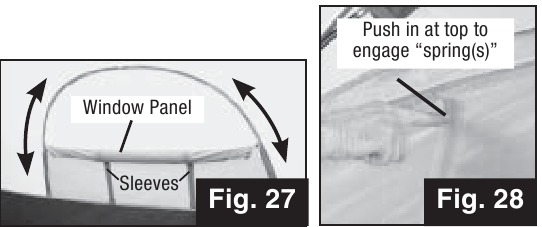

4. Buka resleting untuk memungkinkan panel jendela menggulung secara automatis; resleting kembali untuk menutup panel jendela. (Gbr. 27 & 28)


   CATATAN: Ulangi langkah-langkah di atas untuk memasukkan warna yang cocok "pegas" ke dalam selongsong untuk sisa jendela.

Semua "pegas" harus dilepas dari selongsong sebelum membongkar tenda untuk menghindari kerusakan pada kain tenda atau bagian. Untuk menghindari cedera, gulung "pegas" dengan hati-hati.Jauhkan dari jangkauan anak-anak. Simpan "pegas" yang digulung dalam tas dengan pasak.

Memasang Pembatas Ruangan

1. Panel Pembatas dapat dipasang melalui tengah tenda dengan memasukkan toggles melalui loop kain atas dan bawah seperti yang ditunjukkan. (Gbr. 29 & 30)


Akses Kabel Listrik

1. Buka resleting panel akses di kiri bawah sudut tenda dan bawa kabel listrik.

CATATAN: Gunakan hanya kabel yang disetujui UL yang dinilai untuk penggunaan di luar ruangan. (Gbr. 31)

Akses Pendingin

Bukaan beresleting yang lebih kecil di sisi tenda dirancang untuk ventilasi tambahan dan akses mudah ke pendingin minuman Anda.

1. Untuk digunakan sebagai ventilasi, buka resleting fl ap untuk memperlihatkan layar.
2. Untuk digunakan sebagai akses pendingin, buka resleting fl ap lainnya untuk membuat jalan untuk membawa minuman ke dalam tenda. (Gbr. 32)


Cara Menyimpan

1. Semua "pegas" harus digulung dan ditempatkan di dalam tas dengan pasak.
2. Semua tiang dan pasak harus ditempatkan di dalam tas penyimpanan untuk mencegah kerusakan pada barang-barang kain yang ditempatkan di dalam tas pembawa.
3. Pastikan tenda bersih dan kering sebelum menempatkannya di dalam tas pembawa.
4. Lepaskan rainfly, bentangkan di atas fl oor tenda, lalu buka resleting pintu & ventilasi sebelum menurunkan tenda untuk penyimpanan.
5. Lipat tenda dengan rapi selebar tas penyimpanan tiang, letakkan di atas tenda, gulung dengan erat, dan letakkan di dalam tas pembawa.
6. Simpan di area yang bersih dan kering.

The Coleman Company, Inc. • 3600 North Hydraulic • Wichita, Kansas 67219

1-800-835-3278 • www.coleman.com DIBUAT DI BANGLADESH • DICETAK DI BANGLADESH

© 2009 The Coleman Company, Inc. Semua hak dilindungi undang-undang.

Coleman^®,dan Weathermaster^® adalah merek dagang terdaftar dari The Coleman Company, Inc.
