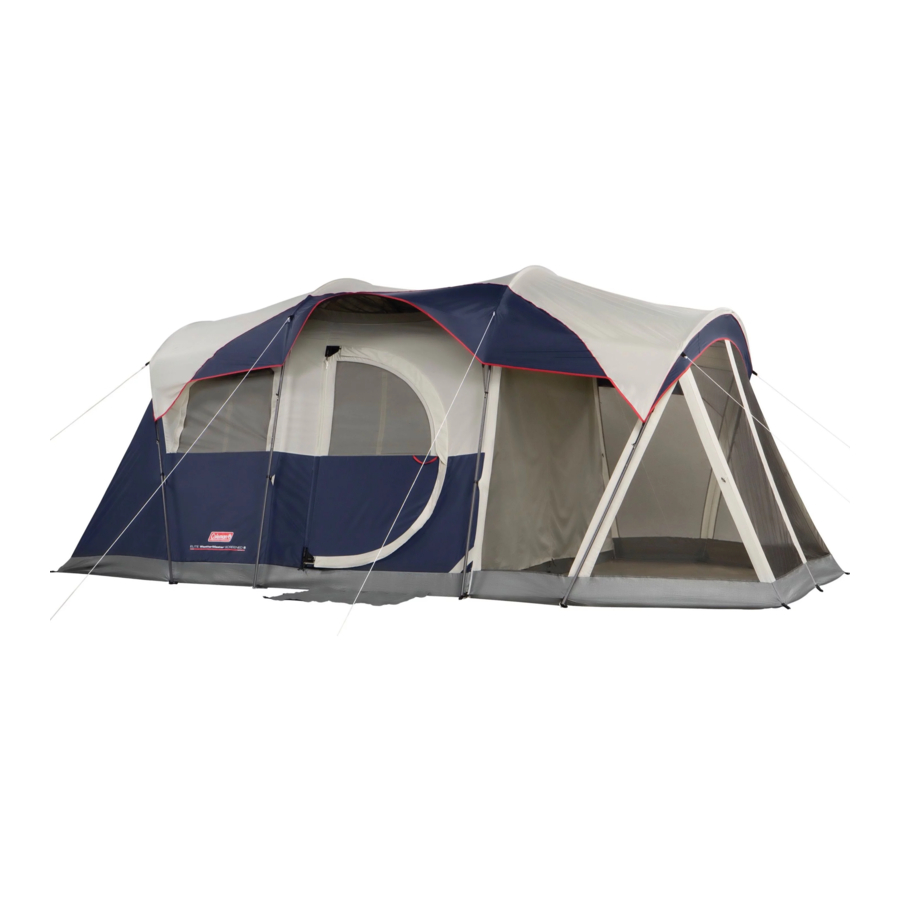

Εγχειρίδιο σκηνής Coleman ELITE WEATHERMASTER

Πριν ξεκινήσετε

Διαβάστε όλες τις οδηγίες πριν από την εγκατάσταση.

• Επιλέξτε μια επίπεδη τοποθεσία χωρίς πέτρες, κλαδιά και άλλα σκληρά ή αιχμηρά αντικείμενα, για να εγκαταστήσετε τη σκηνή σας.

Μην πλησιάζετε εναέρια καλώδια ρεύματος.

• Μην στήνετε τη σκηνή σας κάτω από δέντρα λόγω πιθανών χτυπημάτων κεραυνών ή πτώσης κλαδιών δέντρων σε δυσμενείς καιρικές συνθήκες.
• Ασφαλίστε με όλα τα πασαλάκια και τα σχοινιά που παρέχονται για να αποφύγετε υλικές ζημιές ή τραυματισμούς.
• Για καλύτερα αποτελέσματα σε συνθήκες ανέμου, τοποθετήστε τη στενή άκρη της σκηνής στον άνεμο.
• Ζητήστε τη βοήθεια τουλάχιστον ενός άλλου ατόμου για να σας βοηθήσει όταν έρθει η ώρα να συναρμολογήσετε τη σκηνή.

μπορεί να έχουν αιχμηρές άκρες. Χειριστείτε με προσοχή για να αποφύγετε τραυματισμούς

Να φυλάσσεται μακριά από παιδιά.

Για να στήσετε τη σκηνή

1. Ξεδιπλώστε τη σκηνή και απλώστε την σε μια καθαρή, επίπεδη επιφάνεια με την πόρτα να βλέπει προς την επιθυμητή κατεύθυνση. Αποσυμπιέστε τις πόρτες. (Εικ. 1)

2. Τραβήξτε σφιχτά τις τέσσερις γωνίες της σκηνής και, στη συνέχεια, ασφαλίστε τες οδηγώντας πασαλάκια μέσα από τους ιμάντες σε γωνία για καλύτερη αγκύρωση. (Εικ. 2)

3. Συναρμολογήστε τέσσερα, ατσάλινα, κυρτά κοντάρια κορυφής με κορδόνι. Τοποθετήστε τα κοντάρια κορυφής (με κόκκινη σήμανση) στα κεντρικά μανίκια στο πάνω μέρος της σκηνής με την κόκκινη επένδυση (Εικ. 3). Τοποθετήστε τα υπόλοιπα κυρτά κοντάρια κορυφής στα άλλα δύο μανίκια στο πάνω μέρος της σκηνής.

4. Συναρμολογήστε οκτώ, ατσάλινα, κοντάρια ποδιών με κορδόνι. Πιέστε προς τα κάτω το ατσάλινο κουμπί στο κωνικό άκρο και τοποθετήστε το στο άκρο με τις τέσσερις τρύπες.
   ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι το ατσάλινο κουμπί ασφαλίζει στην τρίτη τρύπα στο κοντάρι όπως φαίνεται. (Εικ. 4)

5. Τοποθετήστε το κυρτό άκρο των κονταριών ποδιών (με κόκκινη σήμανση) στα άκρα του κονταριού κορυφής (με κόκκινη σήμανση). Τοποθετήστε το κυρτό άκρο των υπόλοιπων κοντών κονταριών ποδιών στα άκρα των υπόλοιπων κονταριών κορυφής. (Εικ. 5 & 6)


6. Περιστρέψτε και τα οκτώ κοντάρια ποδιών όρθια και τοποθετήστε την καρφίτσα σε κάθε ιμάντα στις πλευρικές θέσεις όπως φαίνεται. (Εικ. 7 & 7Α)



7. Εντοπίστε τα πλαστικά άγκιστρα στις πλευρές και τις γωνίες της σκηνής και, στη συνέχεια, κουμπώστε τα στα κοντάρια ποδιών για να στερεώσετε. (Εικ. 8)

8. Για να τεντώσετε τη σκηνή στο τελικό μέγεθος:

• Πιέστε το κουμπί στο κοντάρι ποδιού ενώ περιστρέφετε το κάτω τμήμα του κονταριού ποδιού αριστερόστροφα (Εικ. 9).

• Τραβήξτε προς τα πάνω το πάνω τμήμα του κονταριού ποδιού μέχρι να τεντωθεί η σκηνή.
• Περιστρέψτε το κάτω κοντάρι ποδιού δεξιόστροφα μέχρι το κουμπί να ασφαλίσει στην κεντρική ή την χαμηλότερη τρύπα.
• Επαναλάβετε στα υπόλοιπα κοντάρια ποδιών.

9. Τοποθετήστε πλαστικά πασαλάκια μέσα από τους ιμάντες που βρίσκονται και στις δύο πλευρές της σκηνής και, στη συνέχεια, οδηγήστε τα μέσα για να ασφαλίσετε. (Εικ. 10)
   ΣΗΜΕΙΩΣΗ: Μπορεί να είναι απαραίτητο να αφαιρέσετε τα μεταλλικά πασαλάκια μέσα από τους ιμάντες στο πλάι της σκηνής και του δωματίου με σίτα, να τραβήξετε σφιχτά τη σκηνή και να οδηγήσετε τα πασαλάκια μέσα για να ασφαλίσετε.


Σκληρή πόρτα με μεντεσέδες

1. Συναρμολογήστε το κάθετο κοντάρι πόρτας (κοντύτερο μαύρο κοντάρι με πλαστικές άκρες). στη συνέχεια, τοποθετήστε το μέσα από το μανίκι με φερμουάρ στο πλάι της πόρτας με μεντεσέδες. (Εικ. 11)

2. Τοποθετήστε το άκρο του κάθετου κονταριού πόρτας στην κάτω πλάκα μεντεσέδων, ασκήστε πίεση για να σχηματίσετε μια ελαφριά καμπύλη και, στη συνέχεια, τοποθετήστε την άλλη άκρη του κονταριού στον πάνω μεντεσέ. Κλείστε με φερμουάρ το κάθετο μανίκι του κονταριού. (Εικ. 12 & 13)

3. Συναρμολογήστε το κοντάρι πόρτας (μακρύτερο μαύρο κοντάρι με πλαστικές άκρες). στη συνέχεια, τοποθετήστε το στο μανίκι του κονταριού με φερμουάρ στο πάνω μέρος της πόρτας. (Εικ. 14)

4. Τοποθετήστε το άκρο του κονταριού πόρτας στην πάνω πλάκα μεντεσέδων, ασκήστε πίεση για να σχηματίσετε μια καμπύλη, και, στη συνέχεια, τοποθετήστε την άλλη άκρη του κονταριού στον κάτω μεντεσέ. (Εικ. 15)

5. Κλείστε με φερμουάρ το μανίκι του κονταριού για να περικλείσετε το κοντάρι πόρτας. (Εικ. 16)


Για να στερεώσετε το κάλυμμα βροχής

1. Ρίξτε το κάλυμμα βροχής πάνω από τη σκηνή. Βεβαιωθείτε ότι οι ραφές στο κάλυμμα βροχής βλέπουν προς τα κάτω και είναι κεντραρισμένες πάνω από τα κοντάρια της σκηνής. (Εικ. 17)

   ΣΗΜΕΙΩΣΗ: Τα κουμπώματα με άγκιστρο και θηλιά, που βρίσκονται στις ραφές της κάτω πλευράς του καλύμματος βροχής, θα πρέπει να είναι κεντραρισμένα πάνω από τα κοντάρια κορυφής.

2. Συναρμολογήστε το λεπτό, μαύρο κοντάρι τέντας με κορδόνι με μεταλλικές άκρες. στη συνέχεια, τοποθετήστε το μέσα από το μανίκι στο κάλυμμα βροχής πάνω από την πόρτα. Επαναλάβετε τη διαδικασία για να εγκαταστήσετε το κοντάρι τέντας στην απέναντι πλευρά της σκηνής. (Εικ. 18)


3. Τοποθετήστε την κωνική μεταλλική άκρη στο κοντάρι τέντας στην κουμπότρυπα που βρίσκεται στον ιμάντα κουμπωμένο στο κεντρικό κοντάρι ποδιού. (Εικ. 19)


4. Πηγαίνετε στο απέναντι κεντρικό κοντάρι ποδιού στην άλλη πλευρά της πόρτας και ασκήστε σταδιακά πίεση στο κοντάρι σχηματίζοντας ένα τόξο. Τοποθετήστε τη μεταλλική άκρη στην κουμπότρυπα.
5. Εντοπίστε όλα τα κουμπώματα με άγκιστρο και θηλιά στην κάτω πλευρά του καλύμματος βροχής και τυλίξτε τα γύρω από τα κοντάρια ποδιών και τις θέσεις των κονταριών τέντας. (Εικ. 20)


6. Τοποθετήστε το μεταλλικό άγκιστρο
   στους ελαστικούς ιμάντες στο κάλυμμα βροχής στην τρύπα σε κάθε κοντάρι ποδιού. (Εικ. 21 & 22)


7. Περάστε τα άκρα των σχοινιών πάνω από τα πασαλάκια, τεντώστε τα σφιχτά και, στη συνέχεια, σφυροκοπήστε τα στο έδαφος σε γωνία όπως φαίνεται. (Εικ. 23 & 23Α)


Αυτόματα παράθυρα κύλισης

"Τα ελατήρια" μπορεί να έχουν αιχμηρές άκρες. Χειριστείτε με προσοχή για να αποφύγετε τραυματισμούς.
Να φυλάσσεται μακριά από παιδιά.

ΣΗΜΕΙΩΣΗ: Ξετυλίξτε προσεκτικά τα μεταλλικά "ελατήρια" που είναι αποθηκευμένα σε σακούλα με πασαλάκια. Το χρώμα σήμανση σε κάθε "ελατήριο" θα πρέπει να ταιριάζει με το χρώμα της υφασμάτινης "σημαίας" ραμμένης στο άνοιγμα του μανικιού του παραθύρου ή της πόρτας. (Εικ. 24)

1. Εντοπίστε τα μανίκια στο πλαίσιο του παραθύρου, ανοίξτε το κούμπωμα με άγκιστρο και θηλιά. στη συνέχεια, τοποθετήστε τα "ελατήρια" με την αντίστοιχη χρωματική σήμανση. (Εικ. 24 & 25)

   ΣΗΜΕΙΩΣΗ: Κατά την τοποθέτηση στα μανίκια, η χρωματική σήμανσηση στα "ελατήρια" θα πρέπει πάντα να βλέπει προς τον χειριστή.

2. Κλείστε το κούμπωμα με άγκιστρο και θηλιά για να ασφαλίσετε.
3. Πριν αποσυμπιέσετε και ανοίξετε το παράθυρο, πιέστε στο πάνω μέρος για να εμπλέξετε τα "ελατήρια" για να ενεργοποιήσετε τη λειτουργία αυτόματης κύλισης. (Εικ. 26)

4. Αποσυμπιέστε για να επιτρέψετε στο πλαίσιο του παραθύρου να κυλήσει αυτόματα. κλείστε ξανά με φερμουάρ για να κλείσετε το πλαίσιο του παραθύρου. (Εικ. 27 & 28)


   ΣΗΜΕΙΩΣΗ: Επαναλάβετε τα παραπάνω βήματα για την τοποθέτηση του χρώματος αντίστοιχα "ελατήρια" στα μανίκια για τα υπόλοιπα παράθυρα.

Όλα τα "ελατήρια" πρέπει να αφαιρεθούν από τα μανίκια πριν από την αποσυναρμολόγηση της σκηνής για να αποφευχθεί ζημιά στο ύφασμα ή το μέρος της σκηνής. Για να αποφύγετε τραυματισμούς, τυλίξτε προσεκτικά τα "ελατήρια".Να φυλάσσεται μακριά από παιδιά. Αποθηκεύστε τα τυλιγμένα "ελατήρια σε σακούλα με πασαλάκια.

Στερέωση διαχωριστικού δωματίου

1. Το πλαίσιο διαχωριστικού μπορεί να εγκατασταθεί μέσω του κέντρου της σκηνής τοποθετώντας τους μοχλούς μέσα από τους πάνω και κάτω υφασμάτινους βρόχους όπως φαίνεται. (Εικ. 29 & 30)


Πρόσβαση ηλεκτρικού καλωδίου

1. Αποσυμπιέστε το πλαίσιο πρόσβασης στην κάτω αριστερή γωνία της σκηνής και φέρτε ένα ηλεκτρικό καλώδιο.

ΣΗΜΕΙΩΣΗ: Χρησιμοποιείτε μόνο καλώδια εγκεκριμένα από την UL με βαθμολογία για χρήση σε εξωτερικούς χώρους. (Εικ. 31)

Πρόσβαση ψυγείου

Το μικρότερο άνοιγμα με φερμουάρ στο πλάι της σκηνής έχει σχεδιαστεί για πρόσθετο αερισμό και εύκολη πρόσβαση στο ψυγείο ποτών σας.

1. Για να χρησιμοποιήσετε ως αεραγωγό, αποσυμπιέστε το πτερύγιο για να εκθέσετε τη σίτα.
2. Για να χρησιμοποιήσετε ως πρόσβαση ψυγείου, αποσυμπιέστε το άλλο πτερύγιο για να δημιουργήσετε μια λεωφόρο για να φέρετε ποτά στη σκηνή. (Εικ. 32)


Για αποθήκευση

1. Όλα τα "ελατήρια" πρέπει να τυλιχτούν και να τοποθετηθούν σε σακούλα με πασαλάκια.
2. Όλα τα κοντάρια και τα πασαλάκια πρέπει να τοποθετηθούν στην τσάντα αποθήκευσης για να αποφευχθεί ζημιά στα υφασμάτινα αντικείμενα που τοποθετούνται στη θήκη μεταφοράς.
3. Βεβαιωθείτε ότι η σκηνή είναι καθαρή και στεγνή πριν την τοποθετήσετε στη θήκη μεταφοράς.
4. Αφαιρέστε το κάλυμμα βροχής, απλώστε το στο πάτωμα της σκηνής και, στη συνέχεια, αποσυμπιέστε την πόρτα & τους αεραγωγούς πριν κατεβάσετε τη σκηνή για αποθήκευση.
5. Διπλώστε τακτοποιημένα τη σκηνή στο πλάτος της σακούλας αποθήκευσης κονταριών, τοποθετήστε την στη σκηνή, τυλίξτε την σφιχτά και τοποθετήστε την στη θήκη μεταφοράς.
6. Αποθηκεύστε σε καθαρό, ξηρό χώρο.
