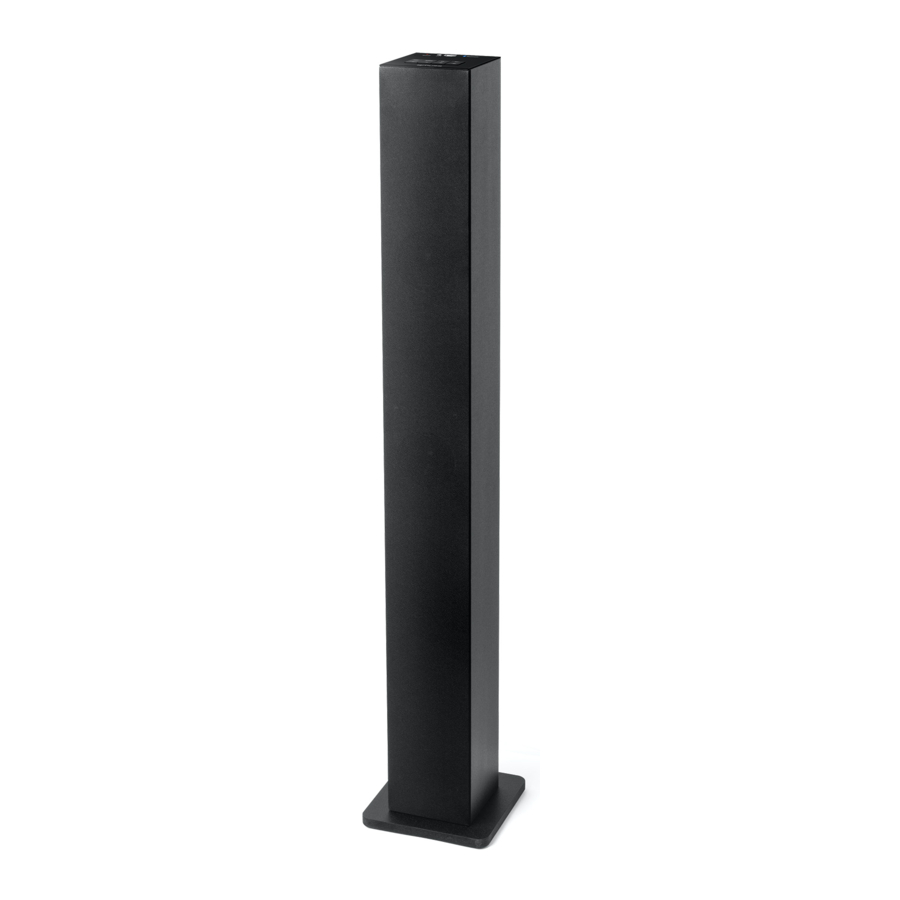

Muse M-1150 BT - Panduan Speaker Bluetooth Dengan Radio PLL

BUKA KEMASAN UNIT ANDA

Saat Anda membuka kemasan unit baru Anda, pastikan Anda telah mengeluarkan semua aksesori dan kertas informasi:

• Menara speaker
• Adaptor AC
• Panduan pengguna
• 1 buah kabel koneksi audio Stereo dengan colokan stereo 3.5
• 2 buah sekrup / ring perakitan

INSTALASI

1. Speaker Keras
2. Dasar
3. Sekrup
4. Ring
5. Jaring Speaker

Pasang dasar kayu ke badan utama dengan sekrup dan ring yang disertakan. Jaring speaker dapat dilepas dan dipasang kembali.

LOKASI DAN DESKRIPSI KONTROL

UNIT UTAMA

1. Indikator MODE
2. Jack input AUX
3. Port USB PLAY / USB CHARGE
4. Tombol SOURCE (Sumber)
5. Tombol STOP (Berhenti)
6. Tombol Siaga
7. Tombol Putar/Jeda (Play/Pause)
8. Tombol VOL-
9. Tombol VOL+
10. / Tombol TUNE+
11. / Tombol TUNE-
12. Antena FM

SUMBER DAYA

MENGGUNAKAN ADAPTOR AC

• Adaptor AC yang disertakan beroperasi pada sumber listrik AC 100-240V~50/60Hz dan hanya boleh disambungkan ke sumber listrik dalam parameter ini.
• Gunakan hanya adaptor AC yang disertakan. Menggunakan adaptor AC lain dapat merusak unit.

• Adaptor AC yang disertakan hanya untuk digunakan dengan unit ini. Jangan gunakan dengan peralatan lain.
• Jika unit tidak akan digunakan dalam waktu lama, cabut adaptor AC dari stopkontak AC.
• Pastikan untuk menggunakannya di dekat stopkontak dinding. Jika terjadi malfungsi, segera cabut steker dari stopkontak dinding.
• Saat adaptor AC dicolokkan, peralatan tidak sepenuhnya terputus dari sumber listrik utama, bahkan saat unit dimatikan.
• Adaptor AC digunakan sebagai perangkat pemutus. Adaptor harus tetap mudah dioperasikan dan tidak boleh terhalang selama penggunaan yang dimaksudkan. Untuk memutuskan peralatan sepenuhnya dari listrik utama, adaptor AC peralatan harus dicabut dari stopkontak utama sepenuhnya.

OPERASI UMUM

1. Tekan tombol untuk menghidupkan atau mematikan unit.
2. Tekan tombol SOURCE (Sumber) berulang kali untuk memilih sumber pemutaran yang diinginkan. Indikator STANDBY akan berubah warna seperti di bawah ini:

3. Tekan Tombol VOL+/- untuk menyesuaikan tingkat volume.

Catatan: Jika tidak ada sumber yang diputar, unit akan masuk ke mode siaga secara otomatis setelah 2 jam.

MEMUTAR RADIO

Pencarian Manual

1. Tekan tombol untuk menghidupkan unit.
2. Tekan tombol SOURCE (Sumber) berulang kali hingga warna Indikator berubah menjadi hijau.
3. Untuk penerimaan terbaik, rentangkan antena kabel FM.
4. Pilih stasiun radio Anda dengan TUNE- atau TUNE+.

Pencarian Otomatis

Tekan dan tahan selama beberapa detik TUNE- atau TUNE+. Pencarian otomatis akan menemukan stasiun yang kuat. Stasiun dengan sinyal lemah dapat diatur secara manual dengan menekan TUNE- atau TUNE+ berulang kali.

CATATAN: Selama operasi pencarian, tingkat suara akan dimatikan secara otomatis.

PEMUTARAN USB

Anda dapat menghubungkan flash drive USB (tidak disertakan) ke port USB pada unit untuk memutar file MP3.

1. Tekan tombol untuk menghidupkan unit. Tekan tombol SOURCE (Sumber) berulang kali hingga warna Indikator berubah menjadi biru muda. Tunggu beberapa detik, unit akan memutar file musik secara otomatis.
2. Tekan untuk menunda sementara trek yang sedang diputar. Tekan lagi untuk melanjutkan pemutaran.
3. Tekan tombol untuk melompat maju ke trek berikutnya dan untuk melompat mundur ke trek sebelumnya. Tekan dan tahan atau untuk mencari dengan cepat di dalam trek.

Catatan:

• Unit ini kompatibel dengan Perangkat Memori (Sumber) berikut: USB flash drive.
• Format yang didukung: MP3 (32kbps-320kbps)
• Jumlah total file MP3 pada Perangkat Memori tidak boleh melebihi 999.
• Untuk memutar file pada flash drive USB, Anda harus mencolokkan flash drive USB saat unit dalam mode siaga. Hidupkan unit dan gunakan tombol SOURCE (Sumber) untuk memilih mode USB.
• Ada banyak perangkat USB di pasaran. Kami tidak dapat menjamin untuk mendukung semua model yang berbeda. Silakan coba perangkat USB lain jika perangkat Anda tidak didukung.

MENDENGARKAN SUMBER TAMBAHAN

1. Hubungkan sumber tambahan Anda (mis. iPod / iPad / pemutar MP3) ke jack AUX (3.5mm).
2. Tekan tombol untuk menghidupkan unit. Tekan tombol SOURCE (Sumber) berulang kali hingga warna indikator berubah menjadi Ungu.
3. Mulai pemutaran dari sumber tambahan Anda.
4. Sesuaikan volume ke tingkat yang diinginkan.
5. Untuk menghentikan pemutaran, lepaskan sumber tambahan Anda dari jack AUX.

PENGISI DAYA USB - Port USB Daya

Hubungkan perangkat Anda ke kabel USB (tidak disertakan) dan colokkan steker USB standar ke port pengisian daya USB di bagian atas unit.

CATATAN:

• Output maksimum dari port pengisian daya USB adalah DC 5V, 2.1 A. Anda dapat mengisi daya perangkat USB isi ulang apa pun yang arusnya kurang dari itu, seperti iPod, iPhone, iPad, Pemutar MP3...dll.
• Fungsi pengisian daya tersedia dalam mode Siaga. Fungsi pengisian daya tidak tersedia dalam mode USB.
• Beberapa perangkat mungkin tidak kompatibel.

OPERASI PEMASANGAN & PENAUTAN BLUETOOTH

Merek kata dan logo Bluetooth^® adalah merek dagang terdaftar yang dimiliki oleh Bluetooth SIG, Inc. dan setiap penggunaan merek tersebut oleh New One S.A.S berada di bawah lisensi. Merek dagang dan nama dagang lainnya adalah milik pemiliknya masing-masing.

1. Matikan fungsi Bluetooth perangkat lain yang dipasangkan dengan unit Anda.
2. Tekan tombol untuk menghidupkan unit.
3. Tekan tombol SOURCE (Sumber) untuk memilih mode Bluetooth, lampu biru akan ditampilkan pada indikator. Unit Anda akan berada dalam mode pemasangan dengan suara nada.
4. Aktifkan fungsi Bluetooth pada perangkat Bluetooth Anda. Biasanya, Bluetooth kontrol ditemukan di menu alat atau pengaturan perangkat (lihat panduan pengguna Anda). Aktifkan konektivitas Bluetooth dan buat perangkat Anda "dapat ditemukan".
5. Bersihkan daftar pemasangan di perangkat Bluetooth Anda.
6. Pilih "tambahkan perangkat Bluetooth baru" atau "atur perangkat Bluetooth" di perangkat Anda. Ini akan mulai mencari. Setelah "M-1150 BT" muncul di perangkat Anda, pilih itu. Jika perangkat Anda meminta kode sandi, masukkan 0000. Jika upaya pemasangan gagal atau habis waktu, mulai prosedur pemasangan lagi (lihat langkah 2-6).
7. Setelah perangkat Anda dan "M-1150 BT" terhubung satu sama lain, suara nada dapat didengar, dan indikator tetap menyala.

Memutar MUSIK dari perangkat Bluetooth

Pastikan koneksi Bluetooth antara unit dan perangkat aktif.

1. Tekan untuk menunda sementara trek yang sedang diputar. Tekan lagi untuk melanjutkan pemutaran.
2. Tekan tombol untuk melompat maju ke trek berikutnya dan untuk melompat mundur ke trek sebelumnya.

Catatan: Tombol dan mungkin tidak berfungsi dengan beberapa pemutar di sumber Bluetooth Anda.

Dengan ini, NEW ONE S.A.S, menyatakan bahwa MUSE M-1150 BT ini sesuai dengan persyaratan penting dan ketentuan relevan lainnya dari Directive 1999/5/ EC. Pernyataan kesesuaian dapat dilihat di http://www.muse-europe. com/conformity/M-1150BT.pdf

PANDUAN MENGATASI MASALAH

Gejala	Penyebab	Solusi
Tidak ada daya	Adaptor AC tidak dicolokkan ke stopkontak dinding.	Colokkan dengan benar ke stopkontak dinding.
	Unit dalam mode Siaga.	Tekan tombol untuk menghidupkan unit.
Tidak ada suara	Volume minimum.	Sesuaikan volume ke tingkat yang diinginkan.
	Perangkat yang terhubung tidak dalam mode pemutaran.	Putar musik di perangkat yang terhubung.
	Output suara dari perangkat yang terhubung lemah. (Mode AUX IN & BLUETOOTH)	Sesuaikan volume perangkat yang terhubung.
Suara distorsi	Tingkat volume terlalu tinggi	Kurangi tingkat volume dengan menekan tombol VOL-.
	Tingkat volume perangkat yang terhubung terlalu tinggi. (Mode AUX IN & BLUETOOTH)	Kurangi tingkat volume perangkat yang terhubung.
Kegagalan penerimaan Bluetooth	Tidak dalam mode Bluetooth.	Coba lakukan koneksi lagi.

• Jangan menghalangi lubang ventilasi apa pun. Pasang sesuai dengan petunjuk pabrikan.
• Jangan pasang di dekat sumber panas apa pun seperti radiator, register panas, kompor, atau peralatan lain (termasuk amplifier) yang menghasilkan panas.
• Jangan kalahkan tujuan keselamatan dari steker tipe polarisasi atau pentanahan. Sebuah steker polarisasi memiliki dua bilah dengan satu lebih lebar dari yang lain, steker tipe pentanahan memiliki dua bilah dan cabang pentanahan ketiga, bilah lebar atau cabang disediakan untuk keselamatan Anda. Jika steker yang disediakan tidak sesuai dengan stopkontak Anda, konsultasikan dengan teknisi listrik untuk penggantian stopkontak yang sudah usang.
• Lindungi kabel daya agar tidak terinjak atau terjepit terutama di steker, stopkontak kenyamanan, dan titik tempat mereka keluar dari peralatan.
• Gunakan hanya attachment / aksesori yang ditentukan oleh pabrikan.
• Gunakan hanya dengan kereta, dudukan, tripod, braket, atau meja yang ditentukan oleh pabrikan, atau dijual bersama peralatan. Saat kereta digunakan, berhati-hatilah saat memindahkan kombinasi kereta / peralatan untuk menghindari cedera akibat terjungkal.
• Cabut peralatan ini selama badai petir atau saat tidak digunakan untuk jangka waktu yang lama.
• Sistem antena luar tidak boleh ditempatkan di dekat saluran listrik di atas kepala atau lampu listrik atau sirkuit daya lainnya, atau di tempat yang dapat jatuh ke saluran listrik atau sirkuit tersebut. Saat memasang sistem antena luar, kehati-hatian ekstrem harus dilakukan untuk menghindari menyentuh saluran listrik atau sirkuit tersebut karena kontak dengan mereka dapat berakibat fatal.
• Jangan membebani stopkontak dinding dan kabel ekstensi karena ini dapat mengakibatkan risiko atau kebakaran atau sengatan listrik.
• Saat suku cadang pengganti diperlukan, pastikan teknisi servis menggunakan suku cadang pengganti yang ditentukan oleh pabrikan atau yang memiliki karakteristik yang sama dengan suku cadang asli. Penggantian yang tidak sah dapat mengakibatkan kebakaran atau sengatan listrik atau bahaya lainnya.

SPESIFIKASI

Sumber daya: DC 12V 2.5A

Cakupan Radio: FM 87.5 -108.0 MHz

Impedansi Speaker: Speaker keras 6 Ohm x 2

Bluetooth: 2.402-2.48GHz

Daya Output RF: 4 dBm

Jarak kerja Bluetooth: Hingga 10 meter diukur di ruang terbuka. (Dinding dan struktur dapat memengaruhi jangkauan perangkat)
