ASSA ABLOY Yale YDM7116A - Manuale di blocco intelligente con accesso 5-in-1

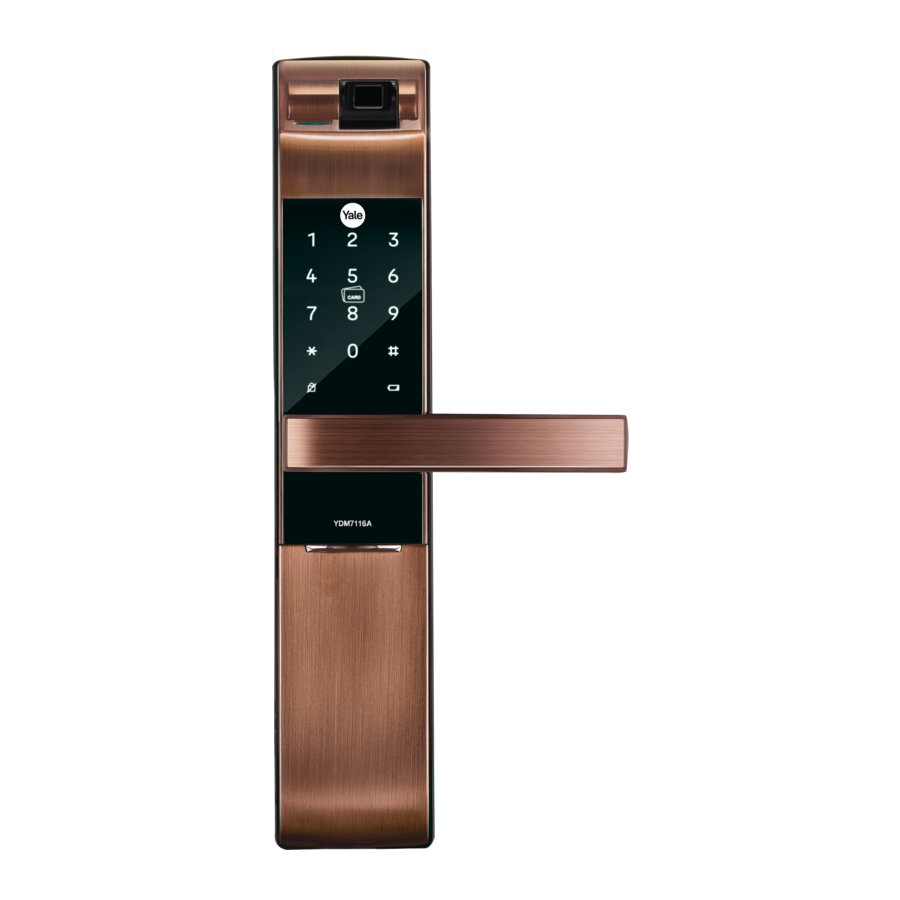

Corpo Anteriore

(Corpo Anteriore, installazione all'esterno della porta)

1. Tastierino (10 tasti)
2. Spia di intasamento del catenaccio
3. Leva
4. Sensore di impronte digitali
5. Lettore di tessere
6. Spia di cambio batteria
7. Pulsante Reset
8. Chiave di emergenza
9. Terminale di alimentazione di emergenza
10. Coperchio di emergenza

Contenuto Base

• Manuale Utente
• Guida all'installazione
• Pile AA X 4
• Tessere X 4
• Chiavi meccaniche X 2
• Viti

Accessori Opzionali

• Telecomando
• Modulo di controllo remoto
• Modulo Bluetooth

Specifiche

Parti	Specifiche	Note
Corpo Anteriore	68(W) X 340(H) X 40.18(D) mm	Temperatura operativa -15~55˚C (5~131 ˚F)
Corpo Principale	72(W) X 344(H) X 36(D) mm
Batteria	4 batterie alcaline AA da 1.5V (Tensione operativa: 4.5~6V)
Prodotto opzionale	Telecomando: wireless

※ La durata della batteria può variare a seconda della temperatura, dei livelli di umidità, della frequenza d'uso e della qualità delle batterie.

Corpo Principale

(Corpo Principale, installazione all'interno della porta)

1. Coperchio batteria
2. Slot per modulo di controllo remoto (Opzionale)
3. Pulsante di registrazione
4. Leva
5. Pulsante maniglia di sicurezza
6. Manopola manuale
7. Interruttore di blocco forzato interno
8. Batterie alcaline AA da 1.5V (4 pz)
9. Pulsante di blocco automatico/manuale
10. Interruttore controllo volume
11. Corpo serratura
12. Scrocco
13. Sensore di blocco automatico
14. Catenaccio

Menu Impostazioni

Modalità Normale: Senza una persona designata, chiunque conosca il 'Codice PIN Utente' ha l'autorità di impostare le funzioni.
Codice Master: Solo una persona designata che conosca il 'Codice PIN Master' ha l'autorità di impostare le funzioni.
Codice Visitatore: Il codice visitatore è diverso dal codice utente e viene dato solo ai visitatori.
Codice Monouso: Il codice monouso viene utilizzato solo una volta per sbloccare la serratura e viene automaticamente eliminato dopo l'uso.
Numero Slot Utente: Deve essere di 2 cifre (come '01', '02'...'99', '00') e disponibile in modalità avanzata.

	Toccare il tastierino del corpo anteriore con il palmo per iniziare
	Premere il pulsante sul tastierino
	Premere il pulsante sul tastierino
	Premere il pulsante (Registrazione) in ogni passaggio per avviare o completare la sessione
	Inserire la tessera utente (fino a 100 unità)
	Inserire l'impronta digitale utente (fino a 100 unità)
	Inserire il codice utente (4 ~ 10 cifre)
	Inserire il codice Master (4 ~ 10 cifre)
	Inserire il codice visitatore (Solo 4 cifre)
	Inserire il codice monouso (Solo 4 cifre)
	Il numero di slot utente deve essere di 2 cifre (come '01'... '99' e '00': La posizione del 100° slot utente deve essere assegnata "00" (zero zero) invece di "100" (cento). )
	Area di rotazione per aggiungere ulteriori funzioni

Funzionalità del Prodotto

Verifica dell'impronta digitale One-touch
Easy Scan tramite la soluzione di impronte digitali Goodix: Rilevamento di dita vive e corrispondenza sicura. Le prestazioni di liveness leader del settore migliorano drasticamente la sicurezza della serratura intelligente Yale.

App Bluetooth Yale Access (Modulo BLE Yale Access: articolo opzionale)
Questo servizio è una soluzione innovativa fornita da YALE. Utilizzando la tecnologia IoT ad alta tecnologia, l'utente può accedere e sbloccare la serratura digitale con il proprio smartphone.

Blocco Automatico Tramite Touchpad Intelligente
Il sensore di blocco automatico rileva la chiusura della porta e la blocca automaticamente entro 5 secondi. La porta si blocca toccando il tastierino con il palmo.
Poiché la funzione di blocco automatico non funziona in modalità di blocco manuale, assicurarsi che la porta sia ben chiusa quando si lasciano i locali.

Funzione di Blocco per 3 Minuti
Dopo cinque (5) tentativi falliti di un codice o un'impronta digitale non validi, la modalità di blocco tramite tessera viene attivata per 3 minuti.

Smart Etiquette
Quando si inserisce un codice PIN sul tastierino, l'utente può aprire la serratura della porta in modalità silenziosa.

Codice PIN Falso
Miglioramento della sicurezza per inserire qualsiasi numero prima o dopo l'inserimento di una password, al fine di evitare che il codice PIN venga esposto.

Blocco Forzato Interno
È una funzione di miglioramento della sicurezza che 'disabilita' i metodi di autenticazione come password, schede RFID e impronte digitali dall'esterno quando si impostano le funzioni all'interno.

Blocco Forzato Esterno
È una funzione di miglioramento della sicurezza che fa scattare un allarme se qualcuno apre la porta dall'interno quando si impostano le funzioni all'esterno.

Funzione Guida Vocale
Guida l'utente sullo stato operativo e su come impostare ciascuna funzione e modalità per un uso più facile e conveniente.

Altre Funzionalità e Vantaggi

• Telecomando (Opzionale):
  Questa opzione potrebbe non essere disponibile a seconda del paese o del rivenditore locale.
• Modulo/Controller di Rete (Opzionale):
  Consente alla serratura di connettersi a un controller di rete domestica.
• Allarme di intrusione/rottura.
• Allarme batteria scarica e alimentazione di emergenza.

Modalità Normale (Modalità Predefinita)

La modalità normale è una modalità conveniente per chiunque per impostare la serratura digitale. L'utente può impostare password come codice utente, codice visitatore, codice monouso e registrare impronte digitali e tessere dell'utente.
L'impostazione predefinita di fabbrica è la modalità normale.

Codice Utente

Solo 1 unità

Tessera

Fino a 100 unità

Impronta Digitale

Fino a 100 unità

Codice Visitatore

Solo 1 unità

Codice Monouso

Solo 1 unità, Eliminato automaticamente dopo l'uso

Elimina tutte le credenziali (Impronta Digitale, Tessera)

Cambio Lingua

Impostazione Bluetooth (app Yale Access)

Configura un nuovo dispositivo nell'app

Telecomando

Fino a 5 unità

Controller di Rete Domestica

Come premere il pulsante set del telecomando
Premere il pulsante set (registrazione) situato sulla parte anteriore del telecomando. È possibile premerlo utilizzando uno spillo come nell'immagine.

Si prega di notare quanto segue quando si utilizza l'App Bluetooth Yale Access.

• A seconda del tipo di prodotto o della versione del FW, la registrazione dell'app e la connessione della serratura in modalità normale potrebbero non essere possibili, quindi se la registrazione non è possibile, passare dalla modalità normale alla modalità master e riprovare.
  [ Registrazione app in Modalità Master: Codice PIN Master-> I (Pulsante Registrazione)-> 7 -> # ]
• Poiché l'App Bluetooth Yale Access è disponibile solo in modalità master, il codice utente cambia automaticamente in codice master quando si registra l'APP in modalità normale.
• Si prega di notare che tutte le credenziali registrate verranno eliminate quando si cambia modalità o si registra ed elimina l'app.

Sblocco Porta con Codice

1. Tocco del palmo


2. Inserire il Codice


3. Tocco del palmo

   OPPURE
   Premere il pulsante


Sblocco Porta con Impronta Digitale / Tessera

1. Toccare il pannello del sensore dell'area impronta digitale utilizzando l'impronta digitale registrata per 1 secondo.


2. Scansione impronta digitale completata


Appoggiare la tessera registrata

Funzione Maniglia di Sicurezza

Per disabilitare l'impostazione della maniglia di sicurezza

• Aprire il coperchio della batteria ed estrarre una chiave a brugola.
• Continuare a premere il pulsante della maniglia di sicurezza.
• Girare la vite di fissaggio in senso orario per bloccare

Per abilitare l'impostazione della maniglia di sicurezza

• Aprire il coperchio della batteria ed estrarre una chiave a brugola.
• Girare la vite di fissaggio in senso antiorario finché il pulsante della maniglia di sicurezza non fuoriesce.

Apertura della porta (Dall'interno/Dall'esterno)

Dall'esterno

Premere la maniglia a leva verso il basso per aprire la porta

Dall'interno

Per aprire quando le impostazioni della maniglia di sicurezza sono abilitate:
Continuare a premere il pulsante della maniglia di sicurezza. Quindi, premere la maniglia verso il basso per aprire la porta.
Per aprire quando le impostazioni della maniglia di sicurezza sono disabilitate:
Premere la maniglia a leva verso il basso e aprire la porta.

Blocco forzato interno

Chiudere la porta e quindi spostare il pulsante di blocco in posizione "LOCK" (BLOCCATO).

Sblocco della porta con etichetta Smart

1. Tocco con il palmo


2. Inserire il codice PIN utente, quindi toccare la tastiera con il palmo

   OPPURE
   Scansione dell'impronta digitale

   OPPURE
   Toccare la scheda chiave


Blocco della porta (Dall'interno/Dall'esterno)

Modalità di blocco automatico (Dall'interno/Dall'esterno)
Nella modalità di blocco automatico, la serratura si blocca automaticamente entro 5 secondi dalla chiusura della porta e dal rilevamento del sensore di blocco automatico.
Modalità di blocco manuale
La porta si blocca toccando la tastiera con il palmo. (esterno)
Utilizzare la manopola a pomello sul corpo principale. (Interno)

Impostazione Blocco Automatico/Manuale

Impostazione Blocco Automatico
Rilasciare il pulsante per impostare la modalità di blocco automatico sul corpo principale (dopo aver aperto il coperchio della batteria)
Impostazione Blocco Manuale
Premere il pulsante per impostare la modalità di blocco manuale sul corpo principale.

Sblocco della porta con codice falso

1. Tocco con il palmo


2. Inserire il codice utente e il codice falso

   OPPURE
   Inserire il codice falso e il codice utente


3. Tocco con il palmo


Blocco Forzato Esterno

Impostazione Blocco Forzato Esterno - Impronta digitale
Scansionare con l'impronta digitale registrata e tenere premuta l'area dell'impronta digitale finché non si sentono 3 segnali acustici.

Impostazione Blocco Forzato Esterno – Codice Utente

1. Tocco con il palmo


2. Inserire il codice PIN utente


3. Premere il pulsante per 5 secondi.


Impostazione Blocco Forzato Esterno – Scheda Chiave

Avvicinare la scheda chiave sul [lettore di schede chiave] per 5 secondi. finché non si sentono 3 segnali acustici.

Rilascio dell'Impostazione Blocco Forzato Esterno
Quando la porta viene sbloccata dall'esterno tramite autenticazione corretta, il blocco forzato esterno verrà rilasciato.

Impostazione Volume

Il volume del suono di funzionamento verrà regolato in base all'impostazione dell'interruttore del volume.

Funzione di Blocco per 3 Minuti

Se un codice utente, un'impronta digitale o una scheda chiave non validi vengono inseriti cinque (5) volte di seguito, la modalità di blocco viene attivata e tutti i pulsanti sul corpo anteriore non sono attivi per tre minuti.

Per rilasciare il Blocco di 3 Minuti

• Aprire con la maniglia interna della porta.
• Aprire la porta con la chiave meccanica.
• Premere il pulsante .

Allarme

Allarme Intrusione: L'allarme si attiva quando qualcuno forza l'apertura della porta. Ad esempio, in caso di intrusione aprendo uno spiraglio nella porta mentre questa è bloccata.
Allarme Rottura: L'allarme suona quando la parte anteriore è completamente separata dal corpo principale. Ad esempio, rimozione forzata del prodotto esterno (corpo frontale).

Per disattivare l'allarme

• Inserire il codice utente registrato.
• Premere il pulsante per 5 secondi.
• Inserire l'impronta digitale registrata.
• Toccare la scheda chiave registrata.

Alimentazione di emergenza per batterie scariche

1. Sostituire le batterie da 9V


2. Tocco con il palmo

   OPPURE
   Toccare la scheda chiave

   OPPURE
   Scansionare l'impronta digitale


Alimentazione

Il prodotto utilizza quattro batterie alcaline AA da 1.5V. Possono durare 1 anno se utilizzate 10 volte al giorno. (Si consiglia agli utenti di utilizzare batterie alcaline autentiche.)

È necessario sostituire tutte e 4 le batterie nei seguenti casi:
* Il LED di batteria scarica sulla tastiera lampeggia in rosso.
* Quando viene riprodotto il messaggio di notifica batteria scarica.

RISCHIO DI ESPLOSIONE SE LA BATTERIA VIENE SOSTITUITA CON UN TIPO NON CORRETTO. SMALTIRE LE BATTERIE USATE SECONDO LE NORME NAZIONALI O IL PROGRAMMA DI RICICLAGGIO.

Tabella Codici

Duplicare se necessario

Gestione Codice PIN (Fino a 100 Utenti.)

Modalità Master

La modalità Master è una modalità in cui solo l'amministratore può impostare la serratura della porta e fornire accesso ad altri utenti. 100 password utente, 100 schede chiave, 100 impronte digitali e la registrazione e cancellazione individuale di password monouso consentono una gestione efficiente dei visitatori.

Passaggio alla modalità master (dalla modalità normale)

Codice PIN Master

Modifica Solo 1EA

Codice Utente

Fino a 100EA

Impronta Digitale

Fino a 100EA

Scheda Chiave

Fino a 100EA

Codice Monouso

Solo 1EA, Eliminato automaticamente dopo l'uso

Il numero dello slot utente deve essere di 2 cifre.
ad esempio '01'... '99' e '00': La posizione del 100° slot utente deve essere assegnata con "00" invece di "100".

Elimina tutte le credenziali

Cambio Lingua

Impostazione Bluetooth (app Yale Access)

Configurare un nuovo dispositivo nell'app

Telecomando

Fino a 5EA

Controller Rete Domestica

Passaggio alla modalità normale (dalla modalità master)

※ Funzione di guida vocale: La serratura fornisce una guida vocale all'utente e sarà utile per impostare correttamente le funzionalità della serratura.
※ Tutte le password registrate e le altre credenziali possono essere eliminate al momento del cambio modalità.
※ Si prega di installare (registrare) il modulo di rete quando si desidera utilizzare un telecomando o una rete domestica.

Note importanti

Non installare la serratura digitale in un ambiente esterno.

Non spruzzare acqua direttamente né pulire con prodotti chimici come benzene, benzina o alcol.

Durante l'utilizzo, ricordare che qualcun altro potrebbe vedere la password.

Non tentare di smontare la serratura digitale da soli.

Non esercitare forza sul prodotto con un attrezzo.

Assicurarsi di bloccare bene la porta quando si esce.

Sicurezza e Avvertenze

• Non installare la serratura digitale in un ambiente esterno.
• Non tentare di disassemblare la serratura digitale da soli.
  In tal modo, si potrebbe subire una scossa elettrica e danneggiare il prodotto. Non usare forza con uno strumento sul prodotto.
• Assicurarsi di chiudere bene la porta quando si esce.
• Fare attenzione a non colpire la maniglia poiché potrebbe causare lesioni.
• Non usare acqua e alcun tipo di solvente per pulire il prodotto, come benzina o benzene, poiché possono causare danni al circuito elettronico, deterioramento e/o scrostamento della vernice.
• Si raccomanda di cambiare il Codice Utente regolarmente.
• In modalità di blocco manuale, assicurarsi di controllare due volte che la porta sia ben chiusa.
• Quando è impostato il blocco forzato esterno e si sblocca la porta, l'allarme si attiverà.
• Non usare batterie ricaricabili.
  Si raccomandano solo batterie alcaline.
• Assicurarsi di seguire le istruzioni sopra riportate per evitare lesioni.
• Non può essere garantito in condizioni e ambienti speciali come condensa d'acqua, ambienti marini.

SI PREGA DI LEGGERE LE ISTRUZIONI PRIMA DELL'USO.
Le funzioni e il design di questo prodotto possono essere modificati senza preavviso per migliorare le prestazioni e la qualità.

L'imballaggio di questo prodotto è riciclabile.

WEEE Note: I rifiuti di prodotti elettrici non devono essere smaltiti con i rifiuti domestici. Si prega di riciclare dove esistono strutture. Contattare l'autorità locale o il rivenditore per consigli sul riciclaggio.

Scarica manuale

Qui puoi scaricare la versione completa in PDF del manuale, può contenere ulteriori istruzioni di sicurezza, informazioni sulla garanzia, regole FCC, ecc.

Scarica ASSA ABLOY Yale YDM7116A - Manuale di blocco intelligente con accesso 5-in-1

Lingue disponibili
