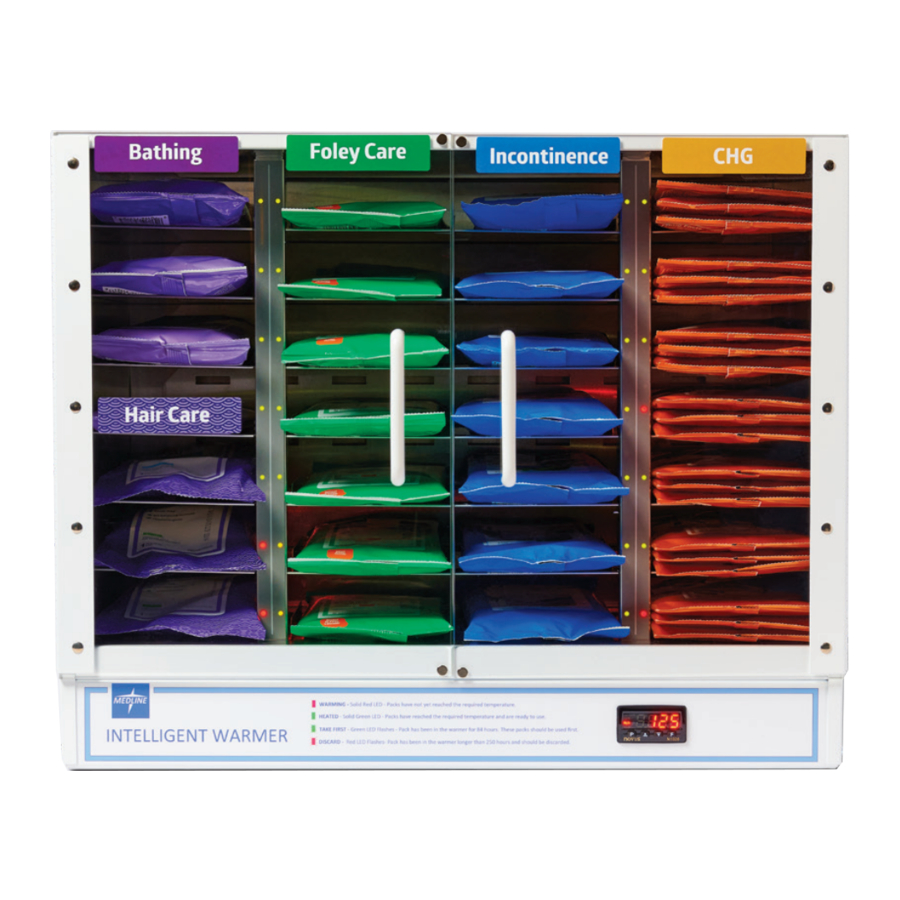

Medline ReadyBath MSCWARMER 14S, 28S - Manuale dello scaldavivande con sistema di illuminazione

Specifiche operative

Costruzione dell'unità

Esterno: Acciaio verniciato a polvere
Interno: Alluminio
Isolamento: Fibra di vetro
Porta: Acrilico Termo-controllo: Microprocessore PID
Riscaldatore: Incoloy Resistivo-Tubolare

Specifiche dell'unità

MHSe WARMER14S
Capacità: 14 ReadyBaths
Dimensioni esterne: 12.87" (32.6 cm)L x 18.00" (45.7 cm)A x 13.43" (34.1 cm)P
Peso di spedizione: 29 libbre / 13.1 kg
Peso netto: 23.5 libbre / 10.6 kg

MHSe WARMER28S
Capacità: 28 ReadyBaths
Dimensioni esterne: 22.14" (56.2cm)L x 18.00" (45.7 cm)A x 13.25" (33.6cm)P
Peso di spedizione: 34 libbre / 15.4 kg
Peso netto: 28.5 libbre / 12.9 kg

Precauzioni di sicurezza

Avverte di una possibile scossa elettrica

Si riferisce a una nota importante sull'uso dell'unità

Avverte di un possibile rischio di incendio

Leggere attentamente le istruzioni per l'uso prima di utilizzare lo scaldino intelligente.

Prima di avviare l'unità, rimuovere tutti i materiali di imballaggio ed esaminare l'unità per eventuali danni come maniglie della porta rotte, magnete della porta mancante e/o ammaccature. Avvisare il proprio rappresentante Medline se lo scaldino è danneggiato.

Lo scaldino è destinato a riscaldare i prodotti ReadyBath a una temperatura sicura per il paziente e utilizza un sistema di salvaguardie per proteggere da condizioni di sovratemperatura. Inoltre, quando si utilizzano prodotti ReadyBath dallo scaldino, monitorare attentamente i livelli di calore del prodotto con neonati, pazienti non reattivi o con pelle sensibile. Ricordare che i guanti diminuiscono la sensibilità al calore. Leggere la confezione del prodotto per il corretto utilizzo dei prodotti ReadyBath e altre importanti informazioni sul prodotto.

Lo scaldino è progettato per essere utilizzato esclusivamente con i prodotti premium ReadyBath di Medline. Se questa apparecchiatura viene utilizzata in un modo non specificato nel presente documento, la protezione di sicurezza fornita dall'unità potrebbe essere compromessa. Non utilizzare lo scaldino insieme ad altri prodotti. Non utilizzare lo scaldino in prossimità di solventi, gas o materiali infiammabili.
Collegare l'unità a una presa con messa a terra - non utilizzare una prolunga.

Configurazione e installazione

La posizione operativa dello scaldino dovrebbe avere un minimo di 3" di spazio d'aria sui pannelli posteriore e laterali dello scaldino. Non posizionare lo scaldino in modo tale da rendere difficile l'azionamento dell'interruttore di alimentazione situato nella parte posteriore dell'unità. Le prese d'aria situate su questi pannelli sono importanti per la ventilazione dei componenti e non devono essere ostruite. Lo scaldino può essere parzialmente posizionato sotto i pensili a parete nella misura in cui i fori sulla parte superiore dell'unità non siano coperti. Una piccola quantità di aria calda viene espulsa attraverso queste aperture laterali superiori.

Installare l'estremità femmina del cavo di alimentazione nel modulo di alimentazione CA situato nella parte posteriore dello scaldino. Il modulo di alimentazione contiene anche i fusibili dell'unità. Consultare l'etichetta del numero di serie nella parte posteriore dell'unità per la tensione richiesta dall'unità.

Evitare una posizione operativa che possa esporre lo scaldino alla luce solare diretta o a un'illuminazione intensa di tipo incandescente. Ciò può disturbare i sensori degli slot dello scaldino.

Lo scaldino deve essere collegato a una presa con messa a terra.

L'uso improprio della spina di messa a terra può provocare una scossa elettrica.

Funzionamento generale

Lo scaldino è pronto per l'uso immediato. Tutti i parametri di controllo, la calibrazione e la messa a punto sono stati eseguiti in fabbrica. Non sono necessarie regolazioni.

Alimentare lo scaldino utilizzando l'interruttore di alimentazione situato nella parte posteriore dell'unità. All'avvio, i LED sui montanti del sensore si illumineranno, prima di rosso poi di verde, ed eseguiranno un autotest finché non verrà visualizzata la temperatura attuale della camera.

Lo scaldino inizierà a riscaldarsi fino alla sua temperatura preimpostata in fabbrica di 125 gradi Fahrenheit. Questa temperatura impostata in fabbrica è considerata 'ottimale' per tutti i prodotti Medline ReadyBath, ma può essere regolata all'interno di un intervallo predeterminato tra 100 e 130 gradi F. Il display della temperatura può anche essere modificato per leggere in gradi Centigradi.

Un'unità vuota raggiungerà la temperatura impostata in circa 60 minuti (circa 90 minuti con il prodotto). Una volta raggiunto l'equilibrio, l'unità manterrà la temperatura impostata entro +/-1 grado.

Durante l'uso, l'aggiunta di prodotto abbasserà temporaneamente la temperatura visualizzata.

Ripristino degli allarmi di sicurezza ReadyBath

ALLARME DI SICUREZZA PER GUASTO ELETTRONICO

Se lo scaldino supera la sua temperatura massima consentita di 138°F, la spia "ALM" si accenderà e la programmazione interna del controller interromperà l'alimentazione all'elemento riscaldante fino a quando lo scaldino non verrà ripristinato manualmente. Per fare ciò, lasciare raffreddare lo scaldino al di sotto della temperatura impostata e spegnere e riaccendere l'unità.

ALLARME DI SICUREZZA TERMICA

Come sicurezza secondaria, l'unità incorpora un interruttore di sicurezza termica. In caso di guasto elettronico, un "snap disc" (disco a scatto) interno interromperà l'alimentazione all'unità fino a quando non verrà ripristinato manualmente. Per ripristinare lo scaldino, scollegare l'unità, appoggiarla sul dorso e rimuovere il coperchio inferiore. Individuare il "snap disc" (disco a scatto) rotondo e premere il pulsante per ripristinare.

RISCHIO DI SCOSSE ELETTRICHE. SCOLLEGARE L'UNITÀ DALLA FONTE DI ALIMENTAZIONE PRIMA DI RIMUOVERE IL COPERCHIO. LA MANCANZA DI CONFORMITÀ POTREBBE PROVOCARE GRAVI LESIONI O LA MORTE.

Caricamento e recupero del prodotto ReadyBath

All'interno della camera del prodotto, ogni slot per prodotto ReadyBath è dotato di un LED bicolore che indica lo stato, situato sui montanti del sensore a lato dello slot del prodotto. Sono progettati per indicare chiaramente sia lo stato di 'prodotto pronto', sia quando il prodotto ha superato il suo tempo di utilizzo e deve essere scartato.

Quando si riempie lo scaldino, aprire lo/gli sportello/i e riempire gli slot in qualsiasi combinazione con i prodotti ReadyBath.

I prodotti ReadyBath devono essere inseriti nello slot fino a quando non si fermano nella parte posteriore degli scaffali. Posizionare il prodotto ReadyBath sugli scaffali in modo che non interferisca con la chiusura dello/degli sportello/i.

Utilizzare un solo prodotto per slot. È essenziale che ogni prodotto sia posizionato correttamente in ciascuno degli slot dello scaldino in modo che il sensore possa "see" (vedere) il prodotto e avviare il suo timer di riscaldamento.

I prodotti ReadyBath impiegano circa 60 minuti per riscaldarsi. Una volta che il prodotto è stato riscaldato ed è pronto per l'uso, è sufficiente aprire lo sportello e rimuovere il prodotto dallo slot, la spia si spegnerà ed è pronto per l'inserimento del prodotto successivo.

Lo scaldino Medline può essere riempito in qualsiasi ordine, ma solo un prodotto per slot.

Se la spia rossa non si accende quando il prodotto viene inserito, spostare leggermente il prodotto Bedbath da sinistra a destra finché la spia non si attiva.

Stato del sensore indicatore

Lo scaldino ReadyBath è dotato di spie LED di stato del sensore indicatore che forniscono informazioni sullo stato dei pacchetti nell'unità.

Ogni volta che un pacchetto viene inserito, lo scaldino "see" (vedrà) il prodotto e inizierà il suo processo di riscaldamento attivando la spia. Di seguito è riportata una descrizione di ciascuna delle sequenze di luce LED.

WARMING (Riscaldamento) - LED rosso fisso
Quando la quantità desiderata di prodotti ReadyBath viene inserita, l'indicatore di stato si illuminerà di ROSSO FISSO. Ciò indica che vengono riscaldati alla temperatura desiderata. Il tempo per riscaldare completamente il prodotto sarà di circa 60 minuti.

HEATED (Riscaldato) - LED verde fisso
Quando completamente riscaldati, l'indicatore di stato si illuminerà di VERDE FISSO indicando che questi prodotti sono pronti per l'uso.

TAKE FIRST (Prendere per primo) - LED verde lampeggiante
Quando l'indicatore dello slot è VERDE LAMPEGGIANTE, ciò indica che il prodotto deve essere utilizzato per primo, in quanto è stato nello scaldino per più di 84 ore.

DISCARD (Scartare) - LED rosso lampeggiante
Quando un prodotto da bagno è stato inserito per più di 250 ore, gli indicatori di stato inizieranno a LAMPEGGIARE DI ROSSO. Ciò indica che il prodotto è stato inserito nello scaldino per più di 250 ore e deve essere scartato.

Consigli per il caricamento del prodotto:
Per garantire la migliore qualità del prodotto, caricare solo la quantità di prodotto ReadyBath sufficiente per il numero attuale di pazienti o per i bagni programmati nell'arco di tre o quattro giorni. Caricare tutti i prodotti ReadyBath con l'etichetta a strappo rivolta verso l'alto. Il materiale dell'etichetta e l'adesivo possono macchiare in modo permanente il ripiano dello slot in alluminio.

Pulsanti delle funzioni del controller

MENU (Menù)
Increase (Aumenta)
Decrease (Diminuisci)
Functions (Funzioni)

Il controller degli scaldini consente di impostare e modificare la temperatura operativa delle unità tra 100°F e 130°F e di cambiare le unità di lettura in °C o °F. Queste sono le uniche impostazioni che possono essere modificate. Ci sono altre impostazioni del controller che sono visibili, ma per motivi di sicurezza e operativi non possono essere modificate.

PER INSERIRE LA TEMPERATURA IMPOSTATA

PER CAMBIARE LA LETTURA DELLA TEMPERATURA

Per tornare alla visualizzazione della temperatura, dopo aver apportato qualsiasi modifica, è sufficiente premere il pulsante finché non si vede la temperatura dello scaldino sul display. Se ci si trova in un'area del MENU non mostrata, tenere premuto finché non si vede la temperatura attuale dello scaldino.

Autodiagnostica del controllo

I messaggi di controllo verranno visualizzati solo quando esiste una condizione di guasto o allarme.

L'autodiagnostica del controllo fa parte del sistema "watch-dog" (cane da guardia) dello scaldino intelligente che monitora continuamente il sistema operativo, la temperatura e le prestazioni dello scaldino. In caso di una qualsiasi delle condizioni di allarme operativo, un messaggio di allarme apparirà continuamente sul display del controllo. Le condizioni di allarme sono descritte di seguito. Tutte le condizioni di allarme interromperanno automaticamente il funzionamento del riscaldatore.

Codici di ALLARME "Err1" & "Err6"

Codice di ALLARME "- - - -"

Codice di ALLARME "E111"

Codice di ALLARME "Err4"

Codice di ALLARME "Err8"

Codice di ALLARME "nnnn" & "vvvv"

Manutenzione dello scaldino

La pulizia periodica è l'unica manutenzione richiesta per lo scaldino.

Scollegare il cavo di alimentazione prima della pulizia. Per pulire le superfici interne ed esterne, utilizzare un panno morbido e umido. Evitare quantità eccessive di acqua che potrebbero gocciolare nel plenum inferiore. Utilizzare un detergente delicato se necessario.

Lo sportello deve essere pulito solo con un panno privo di pelucchi. Gli asciugamani di carta possono graffiare la superficie dello sportello. Non utilizzare detergenti commerciali o a base di alcool sullo sportello. Ciò causerà la rottura dell'acrilico nel tempo.

Supporto tecnico

Per domande relative a:
Informazioni generali sul prodotto, si prega di contattare:
Medline Industries, Inc. Three Lakes Drive, Northfield, IL 60093
1-800-MEDLINE (633-5463) medline.com | info@medline.com
Supporto tecnico/Ordine ricambi, si prega di contattare:
PH: 1-800-482-HEAT
FAX 773-622-2282
