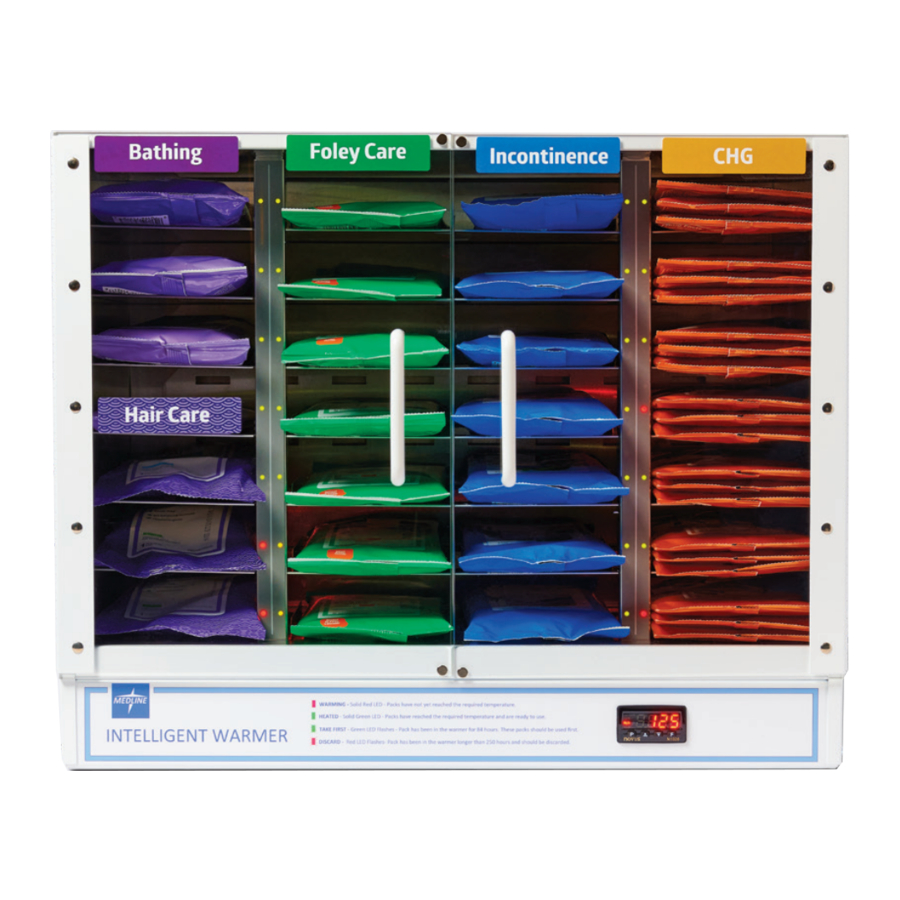

Manual do Aquecedor de Alimentos com Sistema de Iluminação Medline ReadyBath MSCWARMER 14S, 28S

Especificações de Operação

Construção da Unidade

Exterior: Aço Revestido a Pó
Interior: Alumínio
Isolamento: Fibra de Vidro
Porta: Acrílico Termo-controlo: Microprocessador PID
Aquecedor: Resistivo-Tubular Incoloy

Especificações da Unidade

MHSe WARMER14S
Capacidade: 14 ReadyBaths
Dimensões Exteriores: 12.87"(32.6 cm)L x 18.00" (45.7 cm)A x 13.43" (34.1 cm)P
Peso de Envio: 29 libras / 13.1 kg
Peso Líquido: 23.5 libras / 10.6 kg

MHSe WARMER28S
Capacidade: 28 ReadyBaths
Dimensões Exteriores: 22.14" (56.2cm)L x 18.00" (45.7 cm)A x 13.25" (33.6cm)P
Peso de Envio: 34 libras / 15.4 kg
Peso Líquido: 28.5 libras / 12.9 kg

Precauções de Segurança

Alerta para um possível choque elétrico

Refere-se a uma nota importante na utilização da unidade

Alerta para um possível risco de incêndio

Leia as Instruções de Operação Completamente Antes de Operar o Aquecedor Inteligente.

Antes de iniciar a unidade, remova todos os materiais de embalagem e examine a unidade quanto a quaisquer danos, como puxadores de porta partidos, íman de porta em falta e/ou amolgadelas. Notifique o seu representante da Medline se o aquecedor estiver danificado.

O aquecedor destina-se a aquecer os produtos ReadyBath a uma temperatura segura para o paciente e utiliza um sistema de salvaguardas para proteger contra uma condição de sobretemperatura. Além disso, ao utilizar produtos ReadyBath do aquecedor, monitorize de perto os níveis de calor do produto com bebés, pacientes não responsivos ou sensíveis à pele. Lembre-se de que as luvas diminuirão a sensibilidade ao calor. Leia a embalagem do produto para o uso adequado dos produtos ReadyBath e outras informações importantes sobre o produto.

O aquecedor foi projetado para ser usado exclusivamente com os produtos ReadyBath premium da Medline. Se este equipamento for usado de uma forma não especificada neste documento, a proteção de segurança fornecida pela unidade pode ser prejudicada. Não use o aquecedor em conjunto com quaisquer outros produtos. Não opere o aquecedor perto de quaisquer solventes, gases ou materiais inflamáveis.
Ligue a unidade a uma tomada com ligação à terra - não use uma extensão.

Configuração e Instalação

O local de operação do aquecedor deve ter um mínimo de 3" de espaço aéreo nos painéis traseiro e lateral do aquecedor. Não posicione o aquecedor de forma que seja difícil operar o interruptor de alimentação localizado na parte traseira da unidade. As aberturas de ventilação localizadas nesses painéis são importantes para a ventilação dos componentes e não devem ser obstruídas. O aquecedor pode ser parcialmente colocado sob os armários de parede, na medida em que as portas de orifício na parte superior da unidade não estejam cobertas. Uma pequena quantidade de ar quente é expelida através dessas portas laterais superiores.

Instale a extremidade fêmea do cabo de alimentação no módulo de alimentação CA localizado na parte traseira do aquecedor. O módulo de alimentação também contém os fusíveis da unidade. Consulte a etiqueta do número de série na parte traseira da unidade para a voltagem necessária da unidade.

Evite um local de operação que possa sujeitar o aquecedor à luz solar direta ou iluminação forte do tipo incandescente. Isso pode perturbar os sensores de slot do aquecedor.

O aquecedor deve ser ligado a uma tomada com ligação à terra.

O uso inadequado da ficha de ligação à terra pode resultar em choque elétrico.

Operação Geral

O aquecedor está pronto para uso imediato. Todos os parâmetros de controlo, calibração e ajuste foram feitos na fábrica. Não são necessários ajustes.

Ligue o aquecedor usando o interruptor de alimentação localizado na parte traseira da unidade. Após o arranque, os LED's nos suportes do sensor acenderão, primeiro vermelho e depois verde, e auto-testarão até que a temperatura atual da câmara seja exibida.

O aquecedor começará a aquecer até a sua temperatura predefinida de fábrica de 125 graus Fahrenheit. Esta temperatura definida de fábrica é considerada 'ótima' para todos os produtos Medline ReadyBath, mas pode ser ajustada dentro de uma faixa predeterminada entre 100 e 130 graus F. O visor de temperatura também pode ser alterado para ler em graus centígrados.

Uma unidade vazia atingirá a temperatura de ajuste em aproximadamente 60 minutos (cerca de 90 minutos com o produto). Uma vez atingido o equilíbrio, a unidade manterá a temperatura de ajuste dentro de +/-1 grau.

Durante o uso, adicionar produto normalmente diminuirá a temperatura exibida temporariamente.

Reposição dos Alarmes de Segurança do ReadyBath

ALARME DE SEGURANÇA DE FALHA ELETRÓNICA

Se o aquecedor exceder a sua temperatura máxima permitida de 138°F, a luz "ALM" acenderá e a programação interna no controlador cortará a energia para o elemento de aquecimento até que o aquecedor seja reposto manualmente. Para fazer isso, deixe o aquecedor arrefecer abaixo da temperatura definida e desligue e ligue a unidade novamente.

ALARME DE SEGURANÇA TÉRMICA

Como uma segurança secundária, a unidade incorpora um corte de segurança térmica. No caso de falha eletrónica, um "disco de encaixe" interno cortará a energia para a unidade até que seja reposto manualmente. Para repor o aquecedor, desligue a unidade, coloque-a de costas e remova a tampa inferior. Localize o "disco de encaixe" redondo e pressione o botão para repor.

RISCO DE CHOQUE ELÉTRICO. DESLIGUE A UNIDADE DA FONTE DE ALIMENTAÇÃO ANTES DE REMOVER A TAMPA. O NÃO CUMPRIMENTO PODE RESULTAR EM LESÕES GRAVES OU MORTE.

Carregamento e Recuperação do Produto ReadyBath

Dentro da câmara do produto, cada slot do produto ReadyBath tem um L.E.D bicolor indicador de estado localizado nos suportes do sensor ao lado do slot do produto. Eles são projetados para designar claramente o estado de 'produto pronto' e quando o produto passou do seu tempo de uso e deve ser descartado.

Ao abastecer o aquecedor, abra a(s) porta(s) e preencha os slots em qualquer combinação com produtos ReadyBath.

Os produtos ReadyBath devem ser inseridos no slot até pararem na parte traseira das prateleiras. Coloque o produto ReadyBath nas prateleiras para que não interfiram no fecho da(s) porta(s).

Use apenas um produto por slot. É essencial que cada produto seja colocado corretamente em cada um dos slots do aquecedor para que o sensor possa "ver" o produto e iniciar o seu temporizador de aquecimento.

Os produtos ReadyBath levam aproximadamente 60 minutos para aquecer. Uma vez que o produto foi aquecido e está pronto para uso, basta abrir a porta e remover o produto do slot, a luz indicadora apagará e estará pronto para o próximo produto a ser inserido.

O aquecedor Medline pode ser abastecido em qualquer ordem, mas apenas um produto por slot.

Se a luz indicadora vermelha não acender quando o produto for inserido, mova o produto Bedbath ligeiramente da esquerda para a direita até que a luz se ative.

Estado do Sensor Indicador

O Aquecedor ReadyBath está equipado com luzes L.E.D de estado do sensor indicador que fornecem informações sobre o estado das embalagens na unidade.

Cada vez que uma embalagem é inserida, o aquecedor "verá" o produto e iniciará o seu processo de aquecimento ativando a luz indicadora. A seguir, uma descrição de cada uma das sequências de luz L.E.D.

A AQUECER - L.E.D Vermelho Sólido
Quando a quantidade desejada de produtos ReadyBath é inserida, o indicador de estado iluminará VERMELHO SÓLIDO. Isso indica que eles estão a ser aquecidos à temperatura desejada. O tempo para aquecer totalmente o produto será de aproximadamente 60 minutos.

AQUECIDO - L.E.D Verde Sólido
Quando totalmente aquecido, o indicador de estado iluminará VERDE SÓLIDO indicando que esses produtos estão prontos para uso.

PEGUE PRIMEIRO - L.E.D Verde Intermitente
Quando o indicador de slot está VERDE INTERMITENTE, isso indica que o produto deve ser usado primeiro, pois eles estão no aquecedor há mais de 84 horas.

DESCARTAR - L.E.D Vermelho Intermitente
Quando qualquer produto de banho é inserido por mais de 250 horas, os indicadores de estado começarão a piscar VERMELHO. Isso indica que o produto foi inserido no aquecedor por mais de 250 horas e deve ser descartado

Dicas de Carregamento do Produto:
Para garantir a melhor qualidade do produto, carregue apenas produto ReadyBath suficiente para cuidar do censo atual de pacientes ou banhos programados durante um período de três a quatro dias. Carregue todos os produtos ReadyBath para que a etiqueta de descascar fique na parte superior. O material da etiqueta e o adesivo podem manchar permanentemente a prateleira de slot de alumínio.

Botões de Funções do Controlador

MENU
Aumentar
Diminuir
Funções

O controlador dos aquecedores permite definir e alterar a temperatura de operação das unidades entre 100°F e 130°F e alterar as unidades de leitura para °C ou °F. Estas são as únicas configurações que podem ser alteradas. Existem outras configurações do controlador que são visíveis, mas por razões de segurança e operacionais não podem ser alteradas.

PARA INTRODUZIR A TEMPERATURA DO PONTO DE AJUSTE

PARA ALTERAR A LEITURA DA TEMPERATURA

Para retornar ao visor de temperatura, após fazer qualquer alteração, basta pressionar o botão até ver a temperatura do aquecedor no visor. Se estiver numa área do MENU não mostrada, pressione e segure até ver a temperatura atual do aquecedor.

Autodiagnóstico de Controlo

As instruções de controlo só serão exibidas quando existir uma condição de falha ou alarme.

O autodiagnóstico do controlo faz parte do sistema "watch-dog" do Aquecedor Inteligente que monitoriza continuamente o sistema operativo, a temperatura e o desempenho do aquecedor. No caso de qualquer uma das condições de alarme de operação, uma instrução de alarme aparecerá continuamente no visor de controlo. As condições de alarme são descritas abaixo. Todas as condições de alarme interromperão automaticamente a operação do aquecedor.

Códigos de ALARME "Err1" & "Err6"

Código de ALARME "- - - -"

Código de ALARME "E111"

Código de ALARME "Err4"

Código de ALARME "Err8"

Código de ALARME "nnnn" & "vvvv"

Manutenção do Aquecedor

A limpeza periódica é a única manutenção necessária para o aquecedor.

Desligue o cabo de alimentação antes de limpar. Para limpar as superfícies internas e externas, use um pano macio e húmido. Evite quantidades excessivas de água que possam pingar no pleno inferior. Use um detergente ou limpador suave, se necessário.

A porta só deve ser limpa com um pano sem fiapos. As toalhas de papel podem danificar a superfície da porta. Não use nenhum produto de limpeza comercial ou à base de álcool na porta. Isso causará rachaduras no acrílico ao longo do tempo.

Suporte Técnico

Para perguntas sobre:
Informações Gerais sobre o Produto, entre em contacto com:
Medline Industries, Inc. Three Lakes Drive, Northfield, IL 60093
1-800-MEDLINE (633-5463) medline.com | info@medline.com
Suporte Técnico/Pedido de Peças, entre em contacto com:
PH: 1-800-482-HEAT
FAX 773-622-2282
