DJI INSPIRE 3, Manuale T740

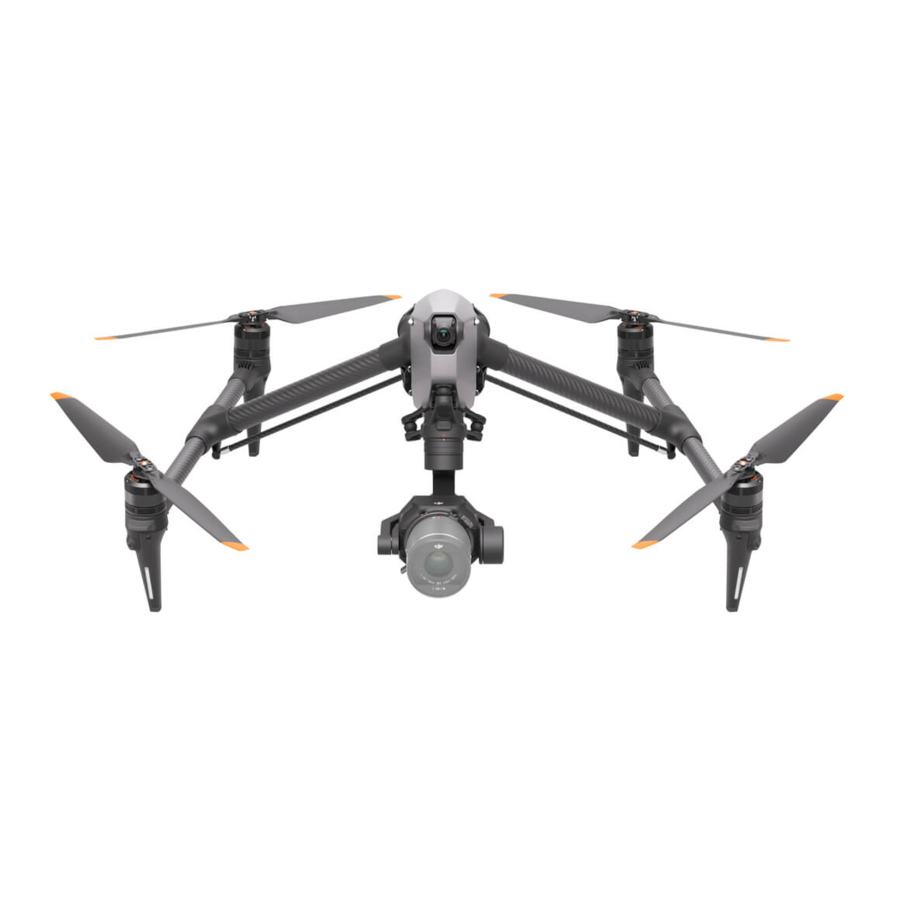

Aeromobile

È possibile scattare foto multi-angolo e ad alta specifica e creare ottimi contenuti con l'aeromobile.

Panoramica

1. Pulsante di accensione
2. Batteria
3. Slot SSD
4. Connettore gimbal

1. Pulsante di rilascio del gimbal
2. Blocco del gimbal
3. Porta USB-C (per la trasmissione dei dati)
4. Presa a vite
5. Jack per auricolari
6. Luce inferiore ausiliaria
7. Porta USB-C (per modulo LiDAR)
8. Porta USB-C (per dongle 4G)

Modalità aeromobile

Radiocomando

2. Touchscreen
3. Pulsante indicatore
4. Levette di controllo
5. Antenne Wi-Fi interne
6. Pulsante Indietro/Funzione
7. Pulsanti L1/L2/L3/R1/R2/R3
8. Pulsante Return to Home (RTH)
9. Microfoni
10. LED di stato
11. LED del livello della batteria
12. Antenne GNSS interne
13. Pulsante di accensione
14. Pulsante 5D
15. Pulsante di pausa di volo
16. Pulsante C3 (personalizzabile)
17. Manopola sinistra
18. Pulsante di registrazione

21. Slot per scheda microSD
22. Porta USB-A
23. Porta HDMI
24. Porta USB-C
25. Pulsante di messa a fuoco/otturatore
26. Manopola destra
27. Rotella di scorrimento
28. Maniglia
29. Altoparlante
30. Presa d'aria
31. Fori di montaggio riservati
32. Pulsante C1 (personalizzabile)
33. Pulsante C2 (personalizzabile)
34. Coperchio posteriore
35. Pulsante di rilascio della batteria
36. Batteria intelligente WB37

37. Pulsante di rilascio del coperchio posteriore
38. Allarme
39. Presa d'aria
40. Scomparto dongle
41. Staffa per tracolla del radiocomando

Preparazione del radiocomando

Controllare il livello della batteria: premere una volta.
Accensione/spegnimento: premere e quindi tenere premuto.
Il radiocomando deve essere attivato prima di essere utilizzato per la prima volta. Seguire le istruzioni per attivarlo.

Preparazione dell'aeromobile

1. Inserire le batterie;
2. Premere il pulsante di accensione un minimo di cinque volte. L'aeromobile si trasformerà in Modalità atterraggio.


Montare il gimbal e la fotocamera

1. Tenere premuto il pulsante di rilascio e ruotare il blocco del gimbal in senso antiorario per rimuovere il coperchio del connettore del gimbal.
2. Allineare i punti bianchi e rossi e inserire il gimbal.
3. Ruotare il blocco del gimbal in posizione di blocco.


Installazione dell'SSD

Preparazione per il decollo e collegamento

1. Accendere il radiocomando e l'aeromobile.
2. Aprire DJI Pilot e seguire le istruzioni visualizzate sullo schermo.


Fissaggio delle eliche
Fissare le eliche con i segni ai motori con i segni e le eliche senza segni ai motori senza segni. Premere ogni elica sul motore e ruotare fino a quando non è saldamente fissata.

Volo
Modalità levetta di controllo
La modalità predefinita della levetta di controllo è la Modalità 2. La levetta di controllo sinistra controlla l'altitudine e la direzione dell'aeromobile mentre la levetta di controllo destra controlla i movimenti in avanti, indietro e laterali.

Decollo/atterraggio manuale

1. Avviare/arrestare i motori: eseguire il comando combinato della levetta.
2. Decollo: spingere lentamente la levetta di controllo sinistra (Modalità 2) verso l'alto per decollare.
3. Atterraggio: spingere lentamente la levetta di controllo sinistra (Modalità 2) verso il basso fino a quando l'aeromobile non atterra. Tenere premuto per tre secondi per arrestare i motori.

Specifiche

Avviso di sicurezza della batteria

• NON permettere che liquidi entrino in contatto con le batterie. NON lasciare le batterie coperte di umidità o sotto la pioggia. NON far cadere le batterie in acqua. In caso contrario, potrebbe verificarsi un'esplosione o un incendio.
• NON utilizzare batterie non DJI. Si consiglia di utilizzare i caricabatterie DJI.
• NON utilizzare batterie gonfie, con perdite o danneggiate. In tali situazioni, contattare DJI o un rivenditore autorizzato DJI.
• Le batterie devono essere utilizzate a una temperatura compresa tra -10° e 40°C (14° e 104°F). Una temperatura elevata può causare un'esplosione o un incendio. Una temperatura bassa ridurrà le prestazioni di una batteria.
• NON smontare o perforare la batteria in alcun modo.
• Gli elettroliti nella batteria sono altamente corrosivi. Se degli elettroliti entrano in contatto con la pelle o gli occhi, lavare immediatamente l'area interessata con acqua e consultare un medico.
• Tenere le batterie fuori dalla portata di bambini e animali.
• NON utilizzare una batteria se è coinvolta in un incidente o in un forte impatto.
• Spegnere qualsiasi incendio della batteria utilizzando acqua, sabbia o un estintore a polvere secca.
• NON caricare la batteria immediatamente dopo il volo. La temperatura della batteria potrebbe essere troppo alta e potrebbe causare gravi danni alla batteria. Lasciare raffreddare la batteria fino a raggiungere una temperatura prossima a quella ambiente prima di caricarla. Caricare la batteria a un intervallo di temperatura compreso tra 5° e 40°C (41° e 104°F). L'intervallo di temperatura di ricarica ideale è compreso tra 22° e 28°C (72° e 82°F). La ricarica all'intervallo di temperatura ideale può prolungare la durata della batteria.
• NON lasciare la batteria vicino a fonti di calore come una stufa o un riscaldatore. NON lasciare la batteria all'interno di un veicolo nelle giornate calde.
• NON conservare la batteria per un periodo prolungato dopo averla scaricata completamente. In caso contrario, la batteria potrebbe scaricarsi eccessivamente e causare danni irreparabili alla cella della batteria.
• Se una batteria con un basso livello di carica è stata conservata per un periodo prolungato, la batteria entrerà in modalità di ibernazione profonda. Ricaricare la batteria per farla uscire dall'ibernazione.

Scarica manuale

Qui puoi scaricare la versione completa in PDF del manuale, può contenere ulteriori istruzioni di sicurezza, informazioni sulla garanzia, regole FCC, ecc.
