Manual do DJI INSPIRE 3, T740

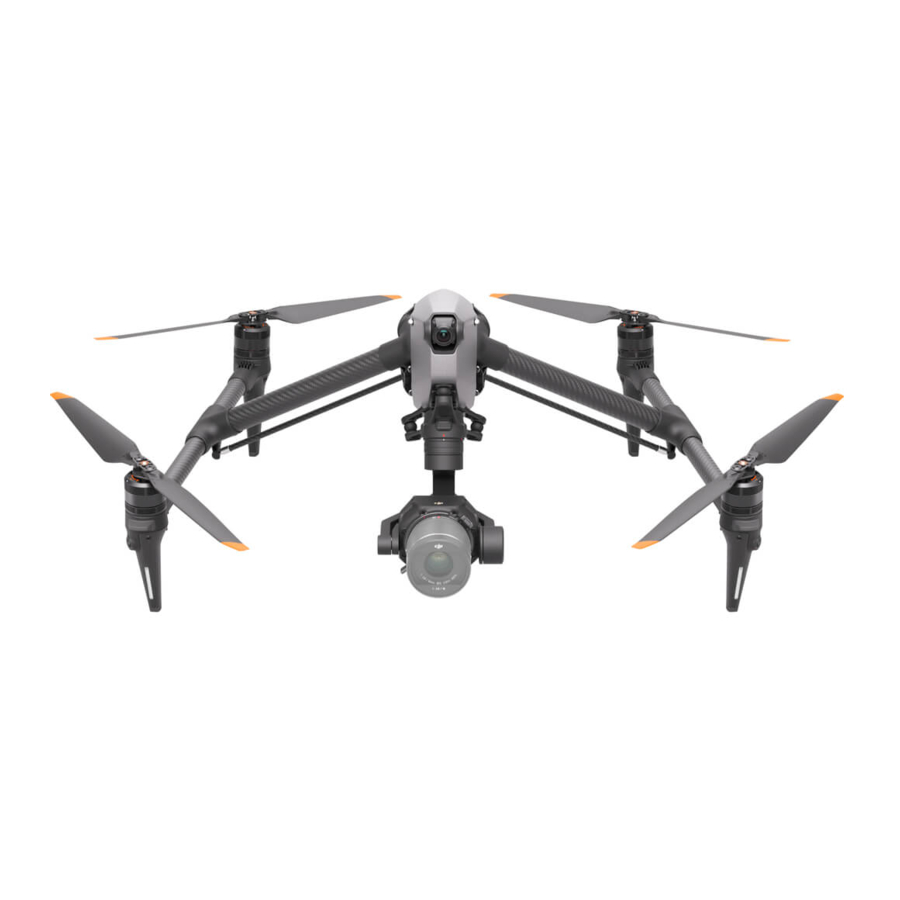

Aeronave

Você pode tirar fotos multiângulos e de alta especificação, e criar um ótimo conteúdo com a aeronave.

Visão geral

1. Botão de energia
2. Bateria
3. Slot SSD
4. Conector do gimbal

1. Botão de liberação do gimbal
2. Trava do gimbal
3. Porta USB-C (para transmissão de dados)
4. Soquete de parafuso
5. Entrada para fone de ouvido
6. Luz inferior auxiliar
7. Porta USB-C (para módulo LiDAR)
8. Porta USB-C (para dongle 4G)

Modos da aeronave

Controle remoto

2. Tela de toque
3. Botão indicador
4. Sticks de controle
5. Antenas Wi-Fi internas
6. Botão Voltar/Função
7. Botões L1/L2/L3/R1/R2/R3
8. Botão Return to Home (RTH)
9. Microfones
10. LED de status
11. LEDs de nível da bateria
12. Antenas GNSS internas
13. Botão de energia
14. Botão 5D
15. Botão de pausa de voo
16. Botão C3 (personalizável)
17. Dial esquerdo
18. Botão de gravação

21. Slot para cartão microSD
22. Porta USB-A
23. Porta HDMI
24. Porta USB-C
25. Botão de foco/obturador
26. Dial direito
27. Roda de rolagem
28. Alça
29. Alto-falante
30. Respiro de ar
31. Orifícios de montagem reservados
32. Botão C1 (personalizável)
33. Botão C2 (personalizável)
34. Tampa traseira
35. Botão de liberação da bateria
36. Bateria inteligente WB37

37. Botão de liberação da tampa traseira
38. Alarme
39. Entrada de ar
40. Compartimento do dongle
41. Suporte da alça do controle remoto

Preparando o controle remoto

Verifique o nível da bateria: pressione uma vez.
Ligar/desligar: pressione e, em seguida, pressione e segure.
O controle remoto precisa ser ativado antes de ser usado pela primeira vez. Siga as instruções para ativar.

Preparando a aeronave

1. Insira as baterias;
2. Pressione o botão de energia no mínimo cinco vezes. A aeronave será transformada no modo de pouso.


Montar o gimbal e a câmera

1. Pressione e segure o botão de liberação e gire a trava do gimbal no sentido anti-horário para remover a tampa do conector do gimbal.
2. Alinhe os pontos brancos e vermelhos e insira o gimbal.
3. Gire a trava do gimbal para a posição travada.


Instalando o SSD

Preparando-se para a decolagem – vinculação

1. Ligue o controle remoto e a aeronave.
2. Abra o DJI Pilot e siga as instruções na tela.


Fixação das hélices
Fixe as hélices com marcas aos motores com marcas e as hélices sem marcas aos motores sem marcas. Pressione cada hélice para baixo no motor e gire até que esteja segura.

Voo
Modo de stick de controle
O modo de stick de controle padrão é o Modo 2. O stick de controle esquerdo controla a altitude e o rumo da aeronave, enquanto o stick de controle direito controla os movimentos para frente, para trás e para os lados.

Decolagem/pouso manual

1. Ligar/parar os motores: execute o comando de stick combinado.
2. Decolagem: empurre lentamente o stick de controle esquerdo (Modo 2) para cima para decolar.
3. Pouso: empurre lentamente o stick de controle esquerdo (Modo 2) para baixo até que a aeronave pouse. Segure por três segundos para parar os motores.

Especificações

Aviso de segurança da bateria

• NÃO permita que líquidos entrem em contato com as baterias. NÃO deixe as baterias cobertas de umidade ou na chuva. NÃO derrube as baterias na água. Caso contrário, pode ocorrer uma explosão ou incêndio.
• NÃO use baterias que não sejam da DJI. É recomendável usar carregadores DJI.
• NÃO use baterias inchadas, com vazamento ou danificadas. Em tais situações, entre em contato com a DJI ou com um revendedor autorizado da DJI.
• As baterias devem ser usadas a uma temperatura entre -10 °C e 40 °C (14 °F e 104 °F). Uma temperatura alta pode causar uma explosão ou incêndio. Uma temperatura baixa reduzirá o desempenho de uma bateria.
• NÃO desmonte ou perfure a bateria de forma alguma.
• Os eletrólitos na bateria são altamente corrosivos. Se algum eletrólito entrar em contato com sua pele ou olhos, lave imediatamente a área afetada com água e procure assistência médica.
• Mantenha as baterias fora do alcance de crianças e animais.
• NÃO use uma bateria se ela estiver envolvida em uma colisão ou forte impacto.
• Apague qualquer incêndio de bateria usando água, areia ou um extintor de pó químico seco.
• NÃO carregue a bateria imediatamente após o voo. A temperatura da bateria pode estar muito alta e pode causar sérios danos à bateria. Deixe a bateria esfriar até perto da temperatura ambiente antes de carregar. Carregue a bateria em uma faixa de temperatura de 5 °C a 40 °C (41 °F a 104 °F). A faixa de temperatura ideal de carregamento é de 22 °C a 28 °C (72 °F a 82 °F). Carregar na faixa de temperatura ideal pode prolongar a vida útil da bateria.
• NÃO deixe a bateria perto de fontes de calor, como um forno ou aquecedor. NÃO deixe a bateria dentro de um veículo em dias quentes.
• NÃO armazene a bateria por um período prolongado após a descarga completa. Caso contrário, a bateria pode descarregar excessivamente e causar danos irreparáveis à célula da bateria.
• Se uma bateria com um nível de energia baixo foi armazenada por um período prolongado, a bateria entrará no modo de hibernação profunda. Recarregue a bateria para retirá-la da hibernação.
