Manual del DJI INSPIRE 3, T740

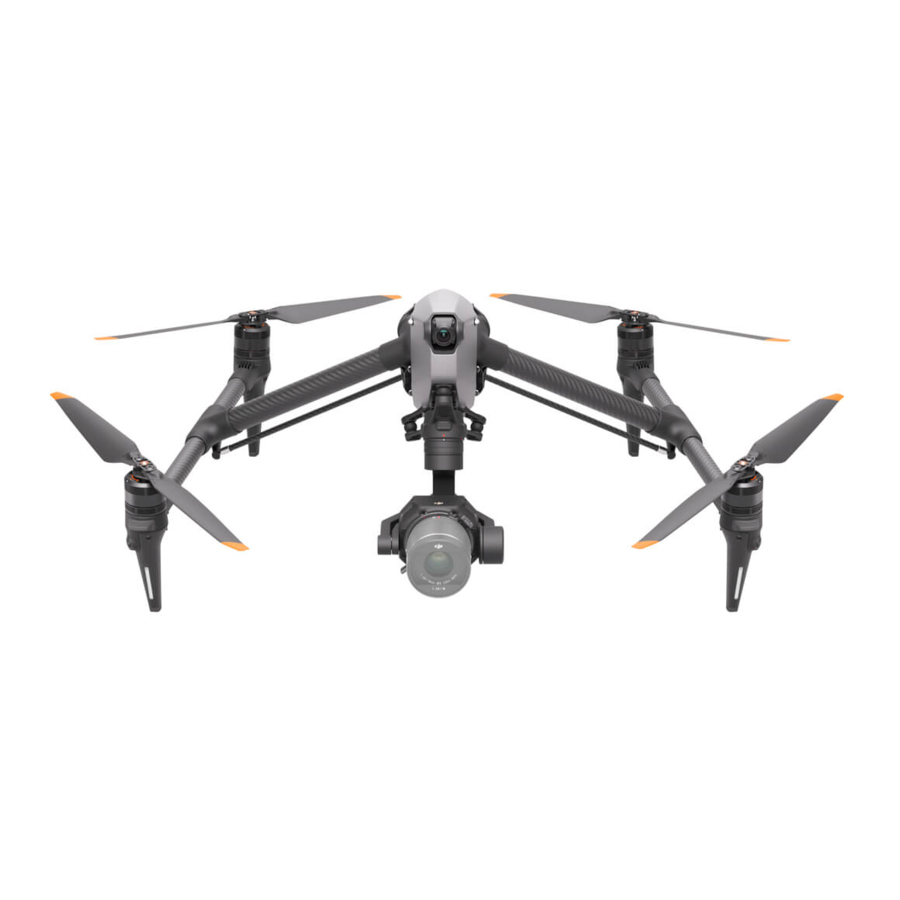

Aeronave

Puede tomar fotos multiángulo y de alta especificación, y crear contenido excelente con la aeronave.

Descripción general

1. Botón de encendido
2. Batería
3. Ranura SSD
4. Conector del estabilizador

1. Botón de liberación del estabilizador
2. Bloqueo del estabilizador
3. Puerto USB-C (para la transmisión de datos)
4. Casquillo de tornillo
5. Toma de auriculares
6. Luz inferior auxiliar
7. Puerto USB-C (para el módulo LiDAR)
8. Puerto USB-C (para la llave electrónica 4G)

Modos de aeronave

Control remoto

2. Pantalla táctil
3. Botón indicador
4. Palancas de control
5. Antenas Wi-Fi internas
6. Botón Atrás/Función
7. Botones L1/L2/L3/R1/R2/R3
8. Botón de retorno al punto de origen (RTH)
9. Micrófonos
10. LED de estado
11. LED de nivel de batería
12. Antenas GNSS internas
13. Botón de encendido
14. Botón 5D
15. Botón de pausa de vuelo
16. Botón C3 (personalizable)
17. Dial izquierdo
18. Botón de grabación

21. Ranura para tarjeta microSD
22. Puerto USB-A
23. Puerto HDMI
24. Puerto USB-C
25. Botón de enfoque/obturador
26. Dial derecho
27. Rueda de desplazamiento
28. Asa
29. Altavoz
30. Salida de aire
31. Orificios de montaje reservados
32. Botón C1 (personalizable)
33. Botón C2 (personalizable)
34. Cubierta trasera
35. Botón de liberación de la batería
36. Batería inteligente WB37

37. Botón de liberación de la cubierta trasera
38. Alarma
39. Entrada de aire
40. Compartimento para la llave electrónica
41. Soporte de la correa del control remoto

Preparación del control remoto

Comprobar el nivel de batería: pulsar una vez.
Encender/apagar: pulsar y, a continuación, mantener pulsado.
El control remoto debe activarse antes de utilizarlo por primera vez. Siga las indicaciones para activarlo.

Preparación de la aeronave

1. Inserte las baterías;
2. Pulse el botón de encendido un mínimo de cinco veces. La aeronave se transformará al modo de aterrizaje.


Montaje del estabilizador y la cámara

1. Mantenga pulsado el botón de liberación y gire el bloqueo del estabilizador en sentido contrario a las agujas del reloj para retirar la cubierta del conector del estabilizador.
2. Alinee los puntos blancos y rojos e inserte el estabilizador.
3. Gire el bloqueo del estabilizador a la posición de bloqueo.


Instalación del SSD

Preparación para el despegue: vinculación

1. Encienda el control remoto y la aeronave.
2. Abra DJI Pilot y siga las instrucciones que aparecen en pantalla.


Conexión de las hélices
Conecte las hélices con marcas a los motores con marcas y las hélices sin marcas a los motores sin marcas. Presione cada hélice hacia abajo sobre el motor y gire hasta que esté segura.

Vuelo
Modo de palanca de control
El modo de palanca de control predeterminado es el Modo 2. La palanca de control izquierda controla la altitud y el rumbo de la aeronave, mientras que la palanca de control derecha controla los movimientos hacia delante, hacia atrás y laterales.

Despegue/aterrizaje manual

1. Arrancar/parar los motores: realizar el comando de palanca combinado.
2. Despegue: empuje lentamente la palanca de control izquierda (Modo 2) hacia arriba para despegar.
3. Aterrizaje: empuje lentamente la palanca de control izquierda (Modo 2) hacia abajo hasta que la aeronave aterrice. Mantenga pulsado durante tres segundos para parar los motores.

Especificaciones

Aviso de seguridad de la batería

• NO permita que ningún líquido entre en contacto con las baterías. NO deje las baterías cubiertas de humedad o bajo la lluvia. NO deje caer las baterías al agua. De lo contrario, podría producirse una explosión o un incendio.
• NO utilice baterías que no sean de DJI. Se recomienda utilizar cargadores de DJI.
• NO utilice baterías hinchadas, con fugas o dañadas. En tales situaciones, póngase en contacto con DJI o con un distribuidor autorizado de DJI.
• Las baterías deben utilizarse a una temperatura entre -10 °C y 40 °C (14 °F y 104 °F). Una temperatura alta puede provocar una explosión o un incendio. Una temperatura baja reducirá el rendimiento de la batería.
• NO desmonte ni perfore la batería de ninguna manera.
• Los electrolitos de la batería son altamente corrosivos. Si algún electrolito entra en contacto con su piel u ojos, lave inmediatamente la zona afectada con agua y busque asistencia médica.
• Mantenga las baterías fuera del alcance de los niños y los animales.
• NO utilice una batería si está involucrada en un choque o un fuerte impacto.
• Extinga cualquier incendio de batería con agua, arena o un extintor de polvo seco.
• NO cargue la batería inmediatamente después del vuelo. La temperatura de la batería puede ser demasiado alta y puede causar graves daños a la batería. Deje que la batería se enfríe hasta cerca de la temperatura ambiente antes de cargarla. Cargue la batería en un rango de temperatura de 5 °C a 40 °C (41 °F a 104 °F). El rango de temperatura de carga ideal es de 22 °C a 28 °C (72 °F a 82 °F). La carga en el rango de temperatura ideal puede prolongar la vida útil de la batería.
• NO deje la batería cerca de fuentes de calor como un horno o un calentador. NO deje la batería dentro de un vehículo en días calurosos.
• NO guarde la batería durante un período prolongado después de descargarla por completo. De lo contrario, la batería puede descargarse en exceso y causar daños irreparables a la celda de la batería.
• Si una batería con un nivel de energía bajo se ha almacenado durante un período prolongado, la batería entrará en modo de hibernación profunda. Recargue la batería para sacarla de la hibernación.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del DJI INSPIRE 3, T740
